  • Статья

Как выбрать листогибочный станок с ЧПУ

В этой статье мы расскажем, что такое листогибочный станок, для чего он нужен, и на что стоит обратить внимание при его выборе

Оглавление

Что такое листогибочный станок и зачем он нужен?

Листогибочный станок, или листогиб, как понятно по названию — это станок, который загибает листы. Он создает детали, путем холодной гибки заготовок из листового металла.

Для чего его используют? Самый понятный пример — вентиляционные коробы.

Вентиляционные коробы, сделанные на листогибе
Вентиляционные коробы

Все листогибочные станки работают по одной схеме: балка зажимает лист металла, а гибочные траверсы гнут его под давлением. С помощью датчиков линейного перемещения оператор регулирует, где будет сгиб. Иногда дополнительно используют задний упор. Его положение меняют, исходя из размера изгибаемой части.

Как выбрать гибочный станок для листового металла?

На российском рынке представлены 3 вида листогибочных станков:

  1. Китайские новые;
  2. Турецкие новые;
  3. Европейские, но б/у — санкции мешают новым поступлениями.

Дальше, выбираем завод-производителя. Нужно обращать внимание:

  • На срок поставки;
  • На комплектующие, которые использует производители, и их качество;
  • Можно ли комплектующие найти в наличии в России.

Компания Lasercut поставляет гибочные станки с ЧПУ под заказ напрямую с завода Wattsan. Wattsan изготавливает станки для 20 стран мира, а комплектующие его станков всегда в наличии

А дальше уже выбираем листогибочный станок под СВОИ задачи.

Чтобы выбрать гибочный станок для листового металла, вы должны точно знать, что будете на нем делать

Рынок предлагает разные варианты листогибов, но для промышленного производства популярны 4 вида:

  • электрогидравлический;
  • торсионный гидравлический пресс;
  • электромеханический;
  • механический.

Последние два мы сразу отсечем. Цена электромеханических станков будет значительно выше, а механический уже морально устарел. Они были популярны до выхода на рынок электрогидравлических станков с сервоприводом, которые не уступают механическим в точности.

Мы не станем рассматривать пневматические станки, так как для них проблема работать с большой толщиной от 1,5 мм.

Конечно, есть еще совсем экономичная версия — ручной листогиб, но чтобы привести его в движение, надо приложить физическую силу. А чтобы загнуть металл 2 мм, придется на миг стать самым сильным человеком в мире. А такое подходит скорее для разовых и не слишком сложных задач.

Мы же хотим раскрыть тему листогибочного станка для массового, серийного производства.

Гидравлический или электрогидравлический гибочный станок?

У гидравлических листогибов, он же торсионный гидравлический пресс, выделяют такие преимущества:

  • Экономно потребляет энергию;
  • Сгибает листы металла толщиной 0,5-5 мм;
  • Обеспечивает безопасную работу;
  • Бесперебойно работает в режиме 24/7;
  • Не ломается — высокая надежность оборудования;
  • Не шумит и не вибрирует при работе;
  • Создает детали высокого качества.

Но какой выбрать? Решите, какая точность нужна для ваших задач.

Если вы хотите делать ветеринарные столы и мангалы, то вам не нужен четкий угол сгиба. Например, гиб листа 90 градусов, который в реальности на ± пару градусов, никак не повлияет на конечное качество изделия. Так как цель гиба для таких изделий — не идеальная повторяемость во всей партии деталей, а просто хороший гиб.

Берите гидравлический листогибочный станок. Он не отличается идеальной точностью и повторяемостью, но довольно просто регулируется и более экономичен для приобретения.

Гидроцилиндры в нем соединены через торсионный вал. Запускается один — второй начинается двигаться синхронно, что обеспечивает очень надежную работу всей гидравлической системы.

Схема работы гидравлического листогибочного станка
Конструкция гидравлического листогибочного станка с торсионными валами

А если вы делаете вентиляционные коробы, то точность важна, так как коробы будут соединяться между собой. Нужна не только точность одной детали, но и повтор этой точности для всей партии.

Вентиляционная система состоит из нескольких коробов, если один из них отличается, то змейка не получится. В этом случае берите электрогидравлический листогибочный станок.

В его гидравлической системе установлены пропорциональные клапаны и оптические датчики для синхронизации обоих цилиндров. Именно поэтому он и называется электрогидравлическим, эти элементы и дают супер точность, повторяемость, параллельность и высокое качество конечных изделий.

Наказание Локи. Картина Луи Юарда, 1900 год. Wikimedia Commons
Вот такие вентиляционные коробы можно и нужно делать на электрогидравлических станках



Выбрать гидравлический или электрогидравлический станок вы можете в каталоге компании Lasercut.

Самые важные характеристики листогибов

С точностью решили, дальше выбираем тоннаж листогибочного станка, то есть усилие, которое нужно станку, чтобы гнуть металл. А для этого — определить параметры заготовки:

Максимальная длина заготовки → Толщина заготовки → Материал → Минимальный радиус гибки

Правило: расчетный тоннаж + 20%

Необходимый тоннаж для листогибочного станка — это расчетный тоннаж, который посчитали по таблице или специальному калькулятору для самого толстого материала, который вы собираетесь гнуть + 20%.

Максимальная длина заготовки

Это металлический лист, который помещается в станок. Его размеры влияют на длину гиба, раскрытия, зева, расстояния между рабочими цилиндрами и на тоннаж.

CХума листогиба
Схема параметров листогибочного станка

Если длина гиба будет больше 1,5 метра, то в станке должна быть предусмотрена система бомбирования. Она следит, чтобы угол гиба по всей длине заготовки был одинаковым. Дело в том, что если давить на металл с бOльшой силой по краям, то в середине появится недогиб. Так работает физика.

А система бомбирования делает гибочный стол выпуклым к центру, учитывая давление на лист по краям, и делает гиб равномерный по всей длине. Привод этой системы бывает ручным и моторизированным.

Во всех листогибочных станках Wattsan серии А1 и M1 система бомбирования идет в стандартной комплектации.

Система компенсации прогиба
Прогиб появляется в момент давления балки на лист.  Если образовавшийся зазор не компенсировать таким же прогибом со стороны стола, то деталь по длине будет иметь неровамерный угол.

Что стоит учитывать, если вы возьмете листогибочный станок для длинного материала:
Пресс на длину 1600 метров и без ЧПУ испортит жизнь оператора. Время на наладку займет много — для серийной гибки такое не подойдет.

На производствах обычно вместе с листогибочным оборудованием работает еще и лазерный станок для резки металла, для того чтобы раскроить материал под удобный размер и дальше гнуть его на листогибе.

Толщина заготовки

Тоннаж важен для толщины материала, который вы хотите гнуть. Как вы понимаете, усилие, которое необходимо применить для того, чтобы согнуть алюминия 1 мм и алюминия 5 мм будет разное.

  • Алюминий 1 мм
    Сравнение усилий гибки для алюминия 1 мм
  • Алюминий 5 мм
    Сравнение усилий гибки для алюминия 5 мм




Такая зависимость есть и с длинной материала. Чем длиннее материал, тем больше нужен тоннаж.

Материал

Для разных металлов нужно разное усилие при гибке. Потому что у каждого металла свои свойства: предел текучести, плотность, пластичность и т.п.

  • Алюминий
    Сравнение усилий гибки для алюминия и стали
  • Сталь
    Сравнение усилий гибки для алюминия и стали
  •




Для того чтобы загнуть 1 мм алюминия и 1 мм стали, понадобятся разное усилие гибки. Алюминий мягче стали, поэтому его легче гнуть.

Минимальный радиус гибки

Работа в холодной гибке требует соблюдения соотношения радиуса изгиба, толщины металла и размера самого листа. Если этого не соблюдать, то уменьшится прочность заготовки, появятся повреждения. Согнете металл, а он возьмет и сломается. Грустно. Брак.

Угол, на которой станок будет гнуть лист, зависит от выбранного инструмента: матрицы и пуансона

На листогибочный станок можно поставить любой инструмент. Не надо учитывать то, есть ли нужный вам инструмент на аппарате, выбирая листогибочный станок. Вы сами выберите инструмент, с которым доставят станок.

Дополнительные опции

Мы рассмотрели основные параметры, которые вы должны знать, выбирая станок для гибки листового металла. Но у листогибочных станков есть дополнительные опции, например, количество осей.

Для гибки простых изделий — уголков и швеллеров, достаточно заднего упора, перемещаемого по 2 осям Х и R: горизонтальное и вертикальное перемещение.

Но если нужна деталь сложной формы, то купите листогиб, у которого до 6 дополнительных осей.

Схема
Схема осей листогибочного станка

Например, дополнительные оси Z1 и Z2, которые отвечают за линейное перемещение задних упоров влево и вправо.

А еще дополнительной опцией может стать:

  • Система ЧПУ или логический контроллер;
  • Механическая компенсация прогиба балки, та самая система бомбирования, о которой мы писали выше — ручная или моторизированная;
  • Лазерная защита рук оператора и лазерный барьер;
  • Система автогиба тяжелых листов;
  • Гидравлический зажим инструмента;
  • Система контроля температуры масла для цехов с перепадами температур;
  • Защитное ограждение станка и не только.

На что еще стоит обратить внимание при выборе листогиба?

И вот вы выбрали станок: он приехал, предположим, вы даже его распаковали, а дальше что?

При выборе листогибочного станка обязательно спросите о пусконаладке, сервисе и обслуживании станка. Это предупредит возможные проблемы со станком, непредвиденные поломки и уменьшит риск простоя производства.

Выбрать и купить листогибочный станок от производителя можно в компании Lasercut. За сервисом тоже обращайтесь к нам.

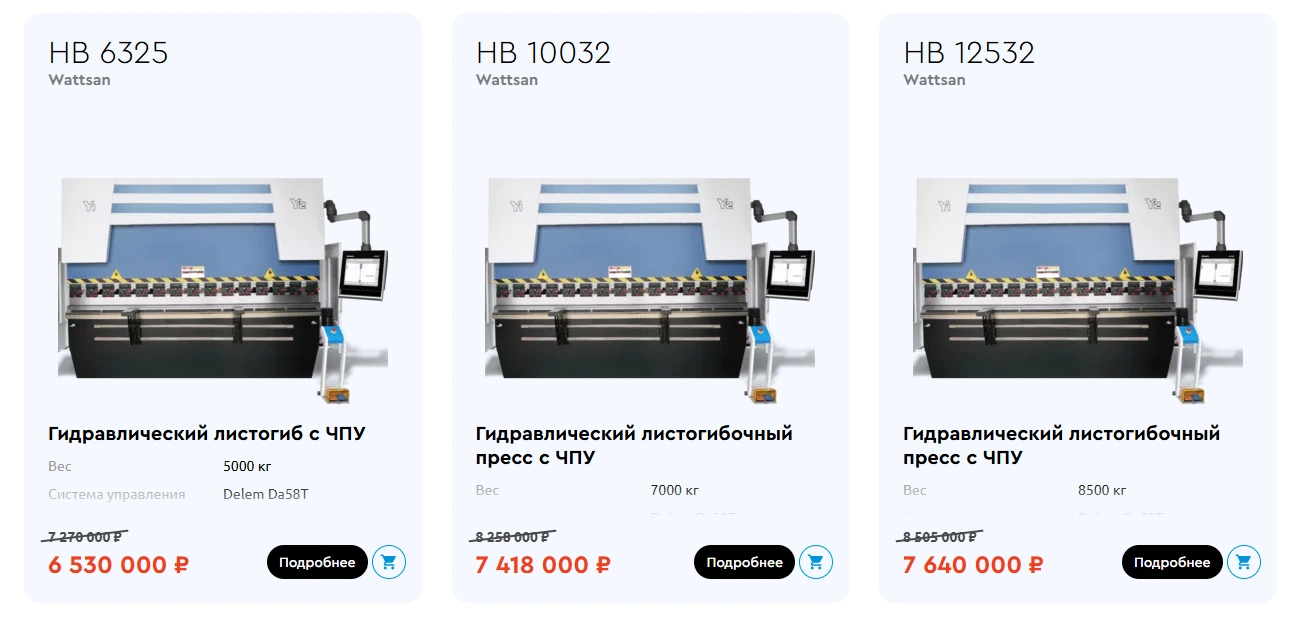

Ассортиментов листогибочных станков Wattsan
Модели листогибочных станков для листового металла Wattsan серии А1

Вывод

Листогибочный станок, или листогиб — это станок, который детали путем холодной гибки заготовок из листового металла. Главным образом его используют для изготовления вентиляционных коробов.

Главное при выборе листогибочного станка для листового металла — понимать, какую заготовку и как вы хотите ее гнуть: вид материала, его длина, толщина, радиус и сложность изгиба. Не только представлять, а иметь параметры детали, которая должна получиться в конце. Потом решить, какие дополнительные опции нужны и в итоге вы получите конечную цену.
