Лазерная гравировка акрила: как нанести рисунок без дефектов

Лазерная гравировка акрила наносит на поверхность надписи, логотипы и изображения. На литом листе след обычно белый и матовый, на экструзионном - менее контрастный. Режим проверяют на образце того же листа.

В статье разберем: как подготовить макет, выбрать сторону гравировки и подобрать режим на пробном образце. Покажем, что проверить, если рисунок получается бледным, расплывчатым или с налетом, чтобы не переносить неудачный результат на всю партию.

Какой результат дает лазерная гравировка акрила?

Гравировка на акриле лазером (чаще всего CO2) локально изменяет или снимает верхний слой ПММА по траектории макета. На поверхности остается линия или заполненная область: матовая, белесая или менее контрастная. Оттенок и глубина зависят от листа и режима, поэтому одинакового результата на всех материалах ждать не стоит.

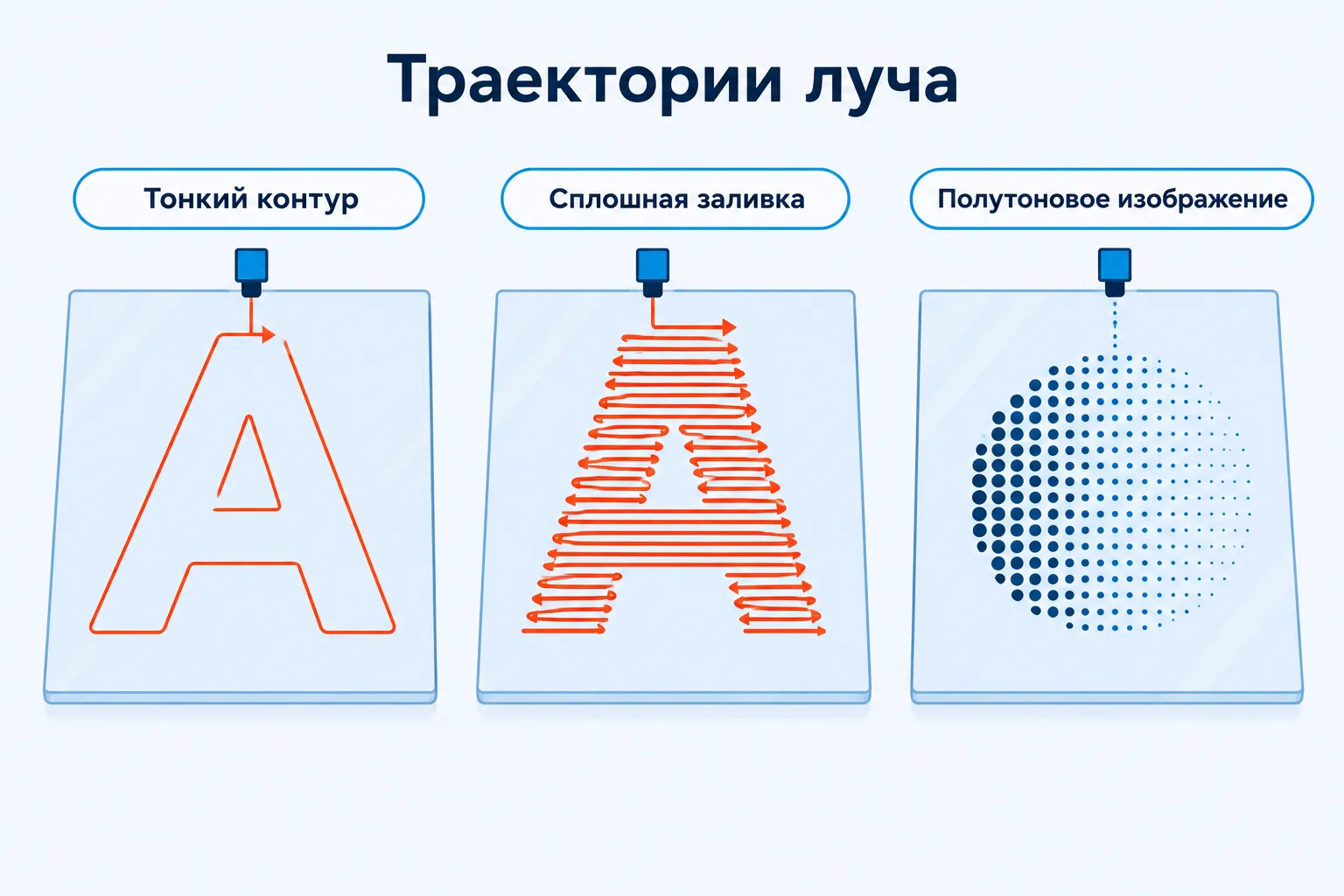

Станок обрабатывает рисунок двумя способами. Растровая заливка работает так же, как принтер: головка проходит изображение строками и закрашивает площадь. Контурная гравировка ведет луч по линиям рисунка и подходит для тонких обводок, схем и штрихов.

В практике чаще всего встречаются три эффекта: тонкий контур, сплошная заливка надписи и полутоновое изображение из точек. Каждый эффект требует своей настройки, поэтому режим для логотипа не переносят на фотографию без пробы.

Какой акрил выбрать для гравировки?

Для светлого рисунка разумная первая проба - литой акрил. Он, как правило, дает заметный белый матовый след. Экструзионный лист чаще выглядит прозрачнее или серее, но после проверки подходит для многих задач.

Прозрачный, цветной, непрозрачный, зеркальный лист и лист с покрытием дают разный контраст. Цвет листа не гарантирует белый след: результат определяют состав, пигмент и покрытие. Состав подтверждают у поставщика, потому что внешне похожий пластик может потребовать другого процесса и иметь ограничения по безопасности.

Что получится на прозрачном, черном и зеркальном акриле?

Контраст рисунка на прозрачном, черном и зеркальном листе зависит от состава и покрытия, поэтому до партии проверяют образец.

Лист	Какой эффект нужен	Что проверить до партии
Гравировка на прозрачном акриле (литой лист)	Белый матовый след, обратная гравировка	Контраст с лицевой и с обратной стороны
Гравировка на черном акриле	Читаемый светлый рисунок	Цвет следа на конкретном пигменте или покрытии
Гравировка на зеркальном акриле	Видимый рисунок без повреждения отражающего слоя	Сторона покрытия и допустимость его обработки

Как сделать цветную лазерную гравировку на акриле?

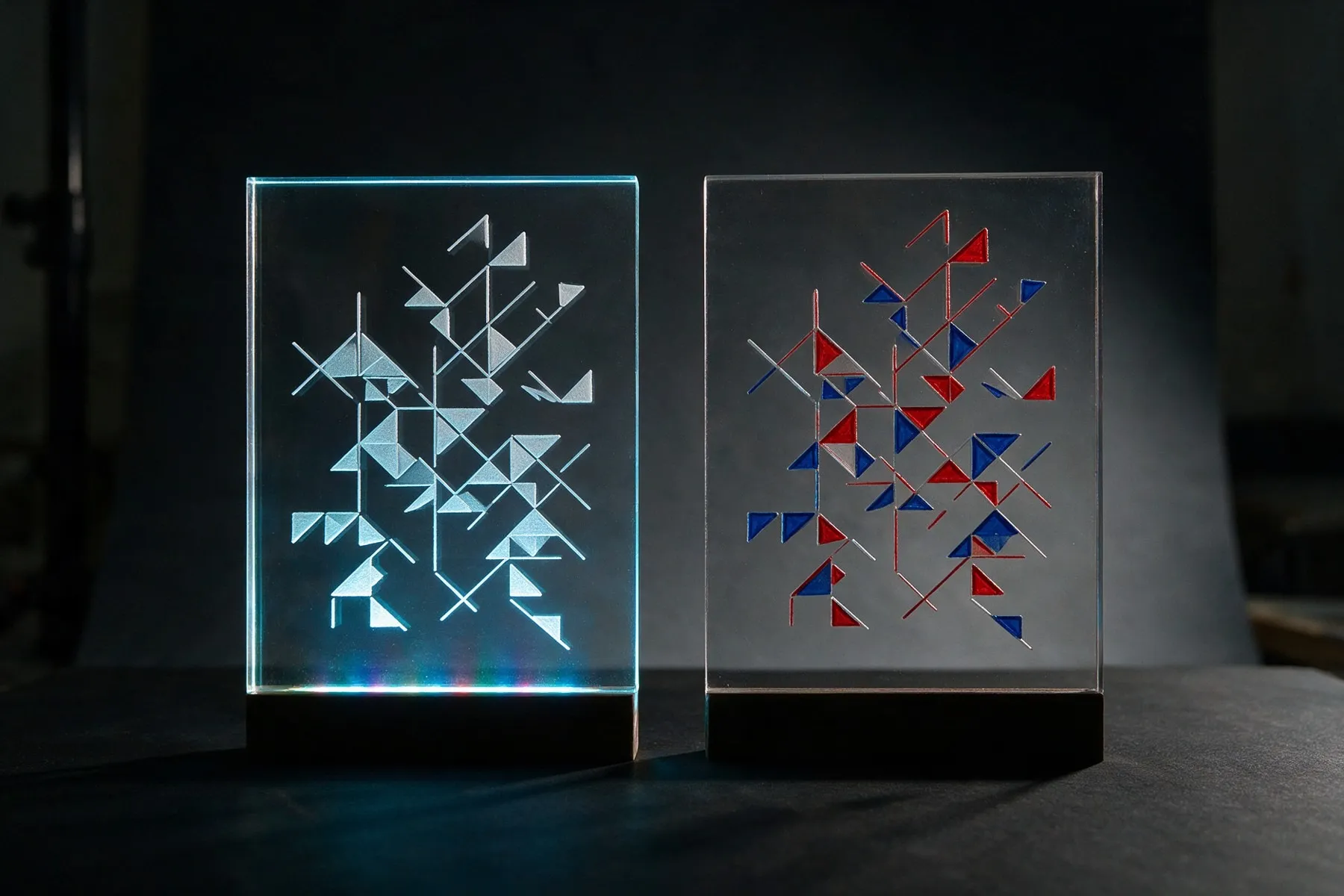

Обычная CO2-гравировка не выбирает цвет рисунка, как принтер: луч меняет структуру поверхности, а не наносит пигмент. Цветной вид получают другими способами: заполняют углубления совместимой краской, обрабатывают специальный многослойный или покрытый лист, подсвечивают прозрачную гравировку.

Как выбрать сторону гравировки и подготовить макет?

Сторону обработки выбирают до подготовки файла: от нее зависит, нужно ли отражать макет. Затем проверяют тип рисунка и размер деталей в масштабе готового изделия.

Лицевая или обратная сторона

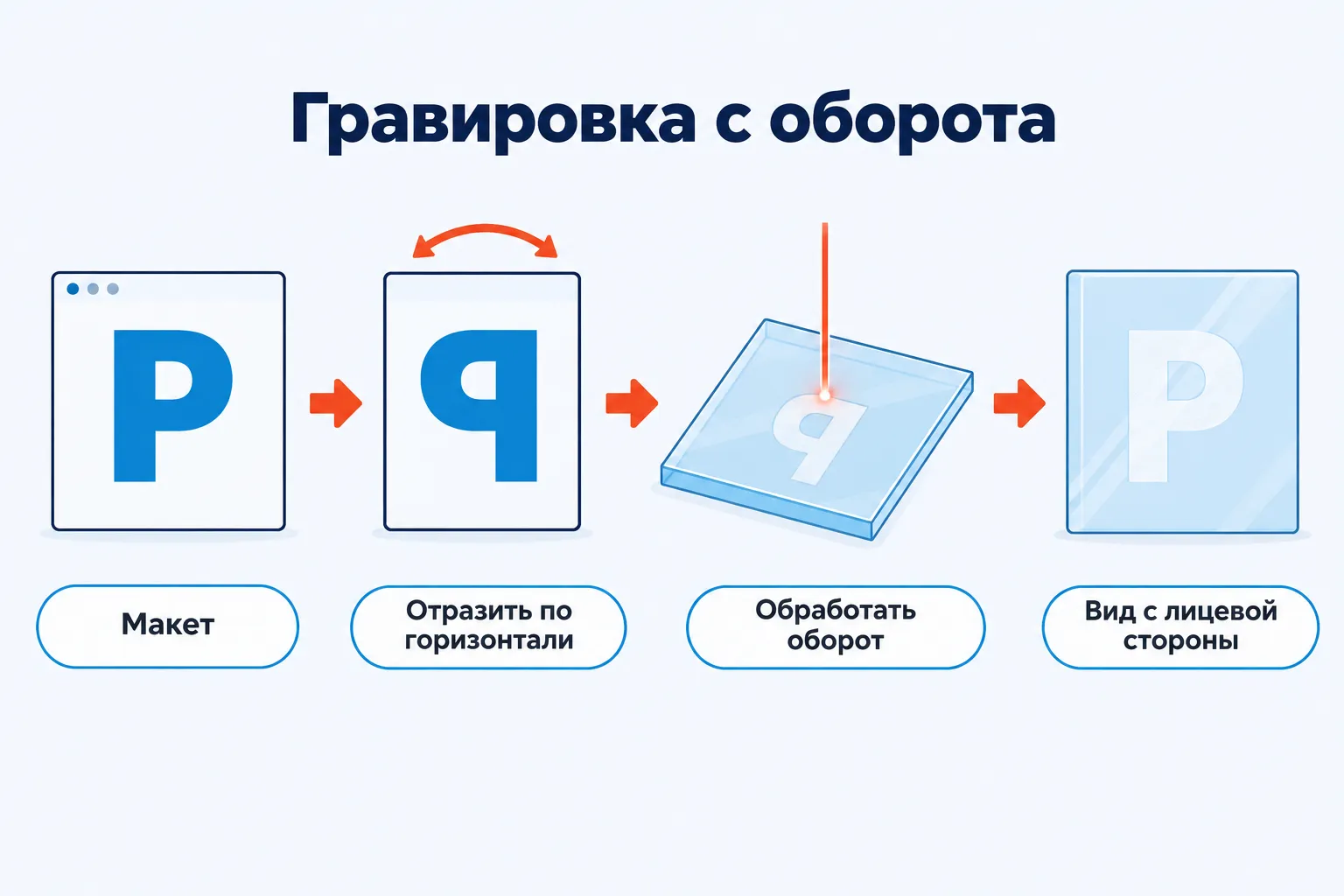

При гравировке с лицевой стороны рисунок виден напрямую. При обратной гравировке прозрачного листа изображение видно через гладкую поверхность, поэтому буквы и асимметричные рисунки отражают по горизонтали.

Простая проверка: напечатать слово на бумаге, приложить к листу как будущую обратную сторону и посмотреть с лицевой стороны. Если текст читается правильно, макет подготовлен верно. Защиту лицевой стороны при обратной обработке решают отдельно.

Для зеркального листа сначала находят отражающее покрытие и проверяют, допустима ли его обработка. Обратную гравировку прозрачного листа с зеркальным акрилом не путают.

Вектор, растр и фотография

Линию из макета проверяют на пробе в натуральном размере: после гравировки она должна оставаться непрерывной и различимой на фоне готового изделия. Если штрих прерывается, изменяют макет или режим и повторяют пробу. Сплошная темная область на экране не превращается автоматически в равномерный белый след на акриле.

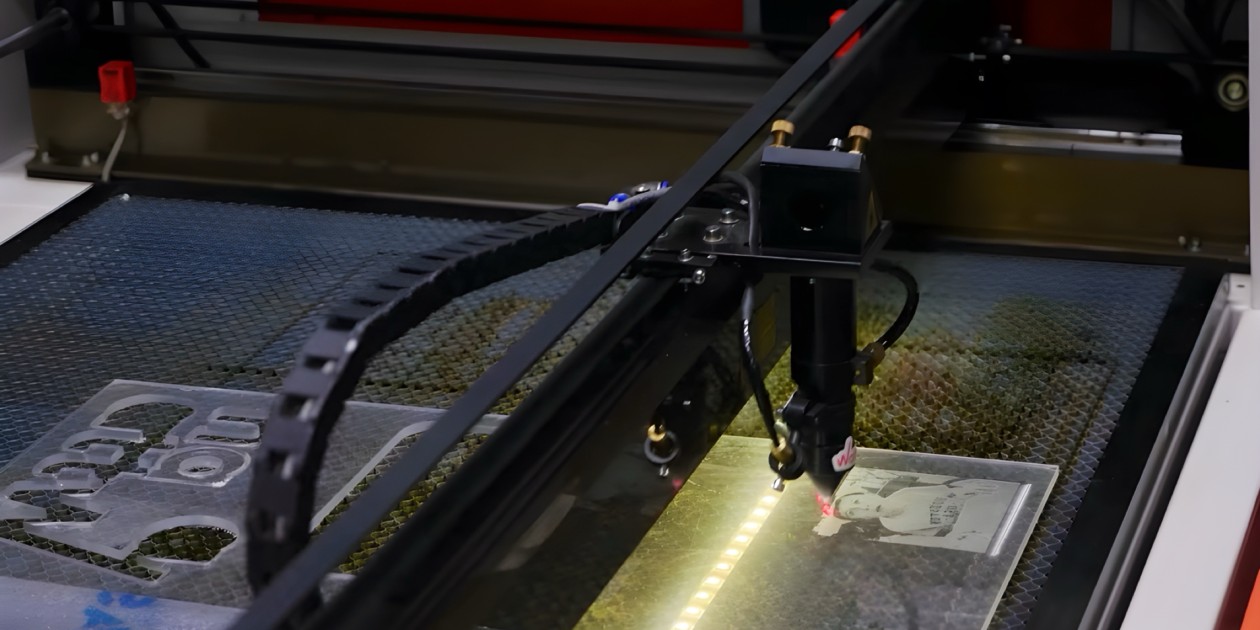

Для фотографии изображение переводят в полутона: растрируют точками разной плотности. Перед тиражом гравируют небольшой фрагмент, чтобы увидеть, сохраняются ли светлые и темные участки.

Читаемость мелкого текста и расстояния между элементами проверяют в размере готового изделия, а не на увеличенном экране.

Как обеспечить безопасность при гравировке акрила?

Перед работой подтверждают состав листа и покрытия, включают исправную вытяжку или предусмотренную станком фильтрацию и не оставляют процесс без наблюдения. Рабочее поле держат чистым и соблюдают инструкцию станка.

Как подготовить лист и станок перед гравировкой?

Подготовка занимает несколько минут и снижает риск брака. Порядок такой:

1. Подтвердите, что лист изготовлен из ПММА.
2. Очистите и осмотрите рабочую сторону.
3. Проверьте плоскостность листа и надежность фиксации.
4. Проверьте фокус и чистоту оптики.
5. Включите вытяжку и подачу воздуха, предусмотренную станком.

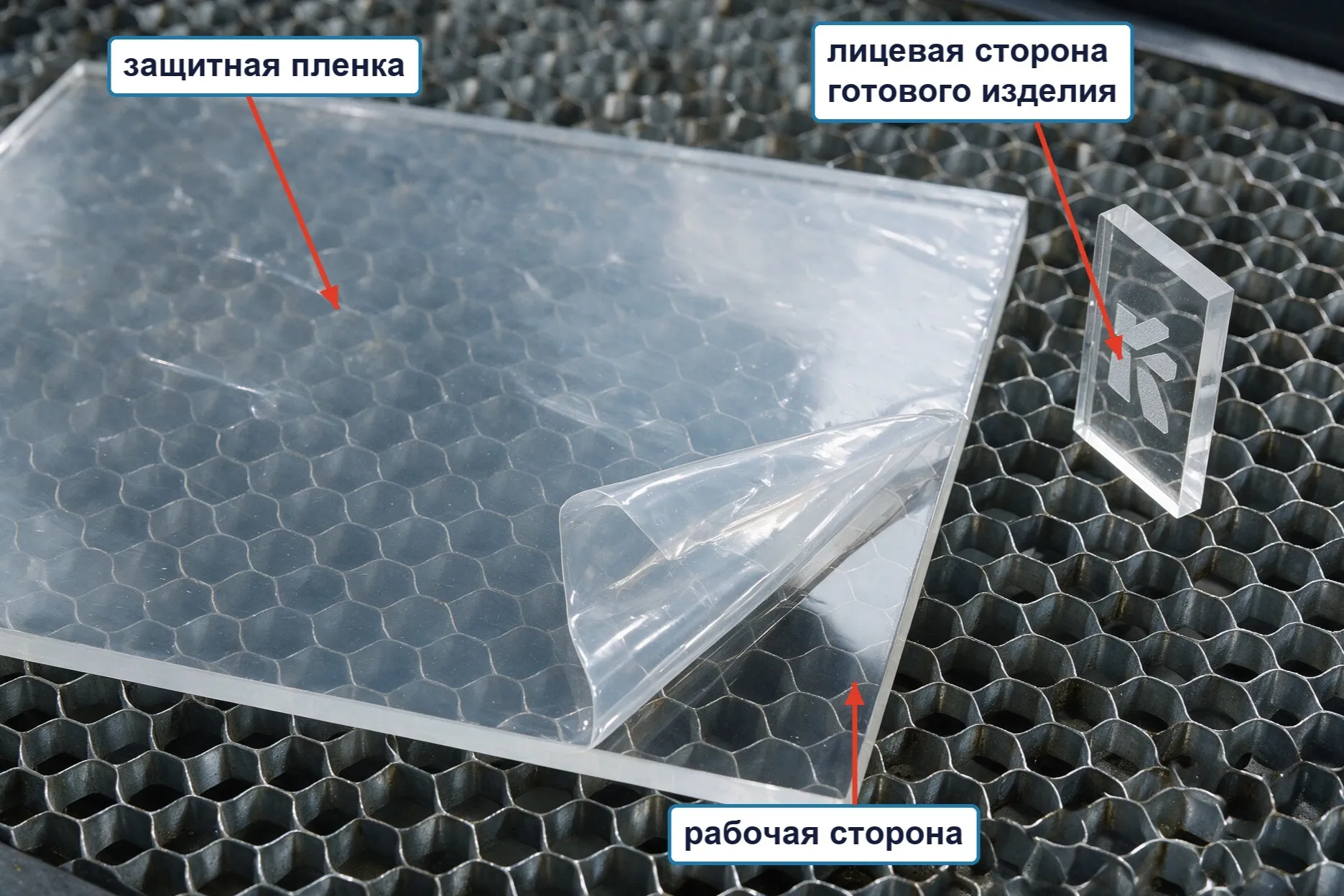

Защитную пленку для гравировки оставляют, снимают или заменяют подходящей маской. Решение зависит от материала пленки, нужного эффекта, глубины обработки и рекомендаций поставщика. Единого правила «всегда снять» или «всегда гравировать через пленку» нет. Вытяжку и обдув не выключают ради белизны рисунка.

Как подобрать режим лазерной гравировки акрила?

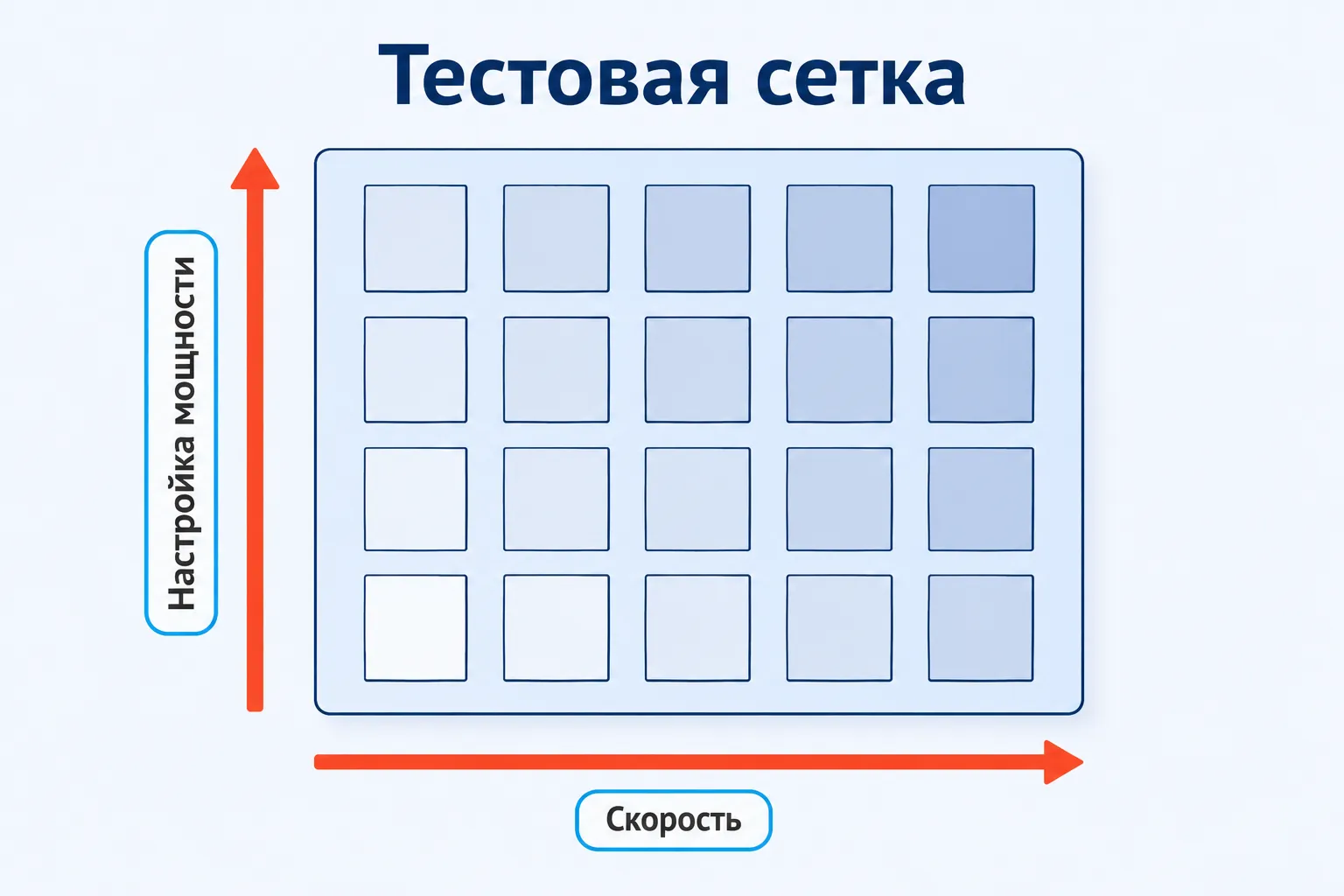

Выберите нужный эффект и сделайте тестовую матрицу на обрезке того же листа. Меняйте один параметр за раз и сравнивайте контраст, равномерность, состояние мелких деталей и налет. Выбранный режим фиксируйте вместе с условиями.

Какие параметры влияют на результат?

Скорость и настройка мощности вместе определяют воздействие на поверхность. Избыток энергии дает оплавление, сглаженные буквы и потерю матового эффекта. Процент мощности в программе - настройка управления, а не доля измеренной оптической мощности.

• Шаг строк - расстояние между соседними проходами при растровой гравировке. DPI показывает, сколько таких строк приходится на дюйм: чем выше DPI, тем меньше расстояние между строками. Слишком маленький шаг может усилить нагрев и увеличить время обработки. Разрешение исходного изображения и плотность строк при гравировке - разные настройки; максимальный DPI сам по себе не улучшает рисунок.
• Фокус и линза - для мелкого текста и растрового изображения рассматривают короткофокусную линзу: при одинаковом входном луче она формирует меньшее пятно и позволяет различать более мелкие элементы. При этом рабочее расстояние нужно выдерживать точнее — перепады высоты листа быстрее выводят поверхность из фокуса. Линзу выбирают из совместимых со станком, а детализацию проверяют на макете в размере готового изделия.
• Обдув и вытяжка выполняют разные функции. Интенсивность воздуха может влиять на налет и вид следа, но ее выбирают по инструкции станка. Вытяжка отводит продукты обработки и остается включенной.
• Число проходов: для глубокой гравировки несколько контролируемых проходов иногда лучше одного слишком интенсивного. Каждый проход добавляет нагрев, поэтому его оценивают на пробе.

Как провести пробу по шагам?

1. Определите один материал и один тип рисунка.
2. Возьмите ориентир из документации станка или таблицы ниже.
3. Выберите безопасный тестовый участок на обрезке.
4. Сделайте 3-5 небольших ячеек при одной скорости и разной настройке мощности (или наоборот).
5. Выберите пробу, на которой надпись читается в размере готового изделия, промежутки между буквами не слились и вокруг штрихов нет наплыва.
6. При необходимости отдельно проверьте шаг строк, фокус и подачу воздуха.
7. Запишите тип и цвет листа, модель станка, линзу, скорость, настройку мощности, шаг, сторону и число проходов.

Числовые ориентиры для первой пробы

Задача	Скорость	Мощность в задании	Разрешение	Подача воздуха
Неглубокая гравировка фото	500 мм/с	15%	300 dpi	По инструкции станка; проверить на пробе
Неглубокая гравировка текста	500 мм/с	18%	300 dpi	По инструкции станка; проверить на пробе
Неглубокая гравировка простой графики	500 мм/с	20%	300 dpi	По инструкции станка; проверить на пробе

Цифры ориентировочные. Настройки зависят от станка, мощности и состояния трубки, оптики и конкретного листа. Перед работой проверьте режим на образце.

Если станок не поддерживает указанную скорость, возьмите его допустимые значения и подберите режим пробами.

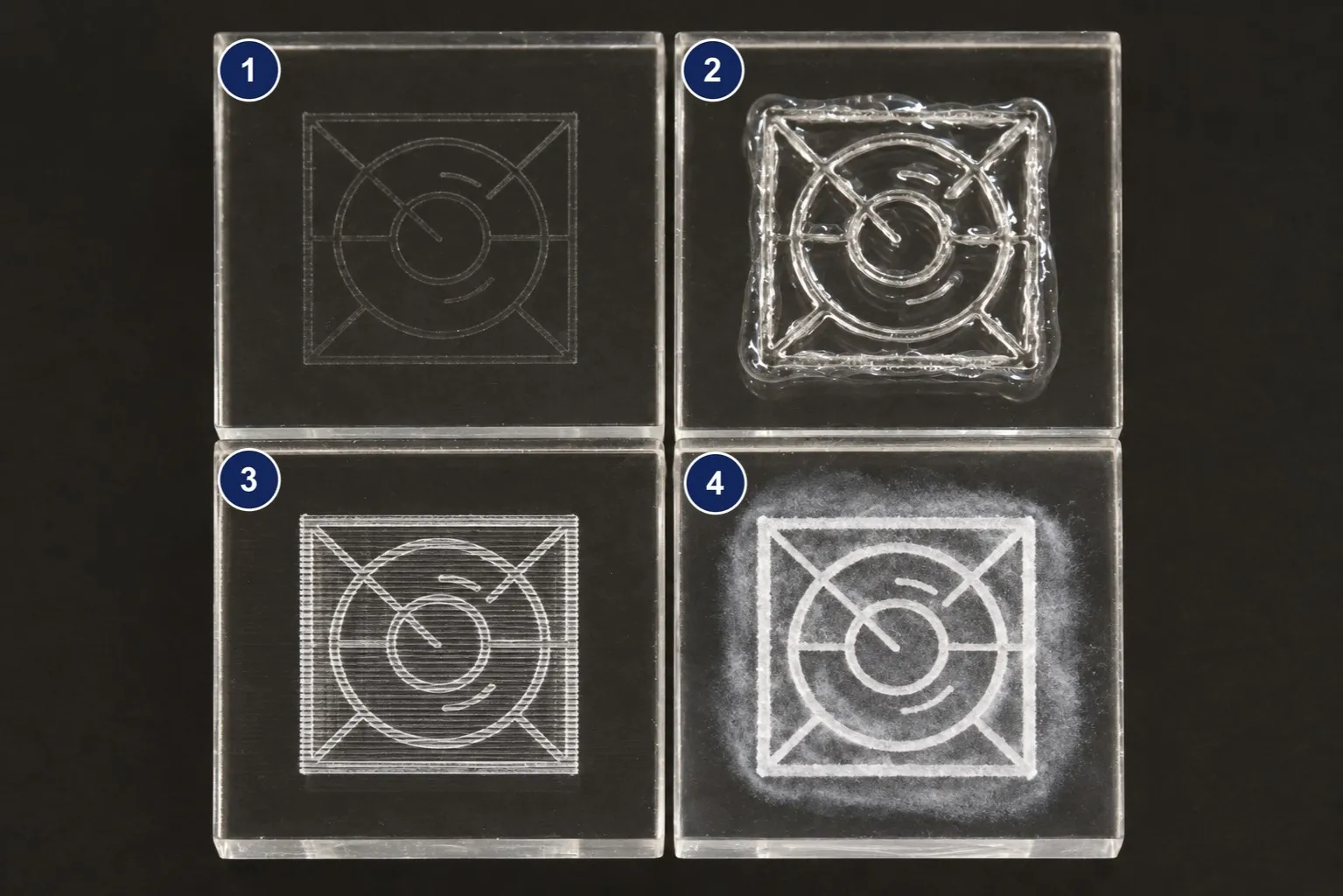

Почему гравировка получилась бледной, расплывчатой или с налетом?

Дефект редко имеет одну причину, поэтому диагностику строят от наблюдаемого признака. Сравнивайте тот же макет на другом листе и меняйте один параметр в следующей пробе. Причину не считают доказанной по внешнему виду следа.

Признак	Возможные причины	Что проверить первым
Слабый контраст на экструзионном листе	Особенность материала, избыточная мощность	Тот же макет на литом листе
Бледный или прерывистый след	Недостаток энергии, загрязненная оптика, сбитый фокус	Чистоту линзы и расстояние до листа
Слишком белый рыхлый след, наплывы	Избыток энергии, слишком плотный шаг	Снижение мощности или увеличение шага строк
Слипшиеся мелкие буквы	Широкое пятно, перегрев	Фокус и размер шрифта
Полосы и неоднородная заливка	Механика, направление сканирования, шаг строк	Повтор полос на другой скорости и в другом месте поля
Смещение элементов при обратной обработке	Ошибка отражения, сдвиг листа	Базовую точку и фиксацию
Налет вокруг рисунка	Продукты обработки, недостаточный обдув или вытяжка	Работу вытяжки, чистоту рабочего поля
Трещины после очистки	Несовместимое средство, перегретая зона	Состав очистителя и режим

Очистку начинают с мягкой ткани, воды и подходящего мягкого средства с учетом рекомендаций производителя листа. Ацетон, уайт-спирит, спирт и абразивную пасту не используют как стандартное средство: совместимость ПММА и покрытий различается, есть риск помутнения и трещин.

Для окраски углублений подбирают краску и растворитель, совместимые с конкретным акрилом. Проверку выполняют на обрезке.

Где используют гравировку акрила?

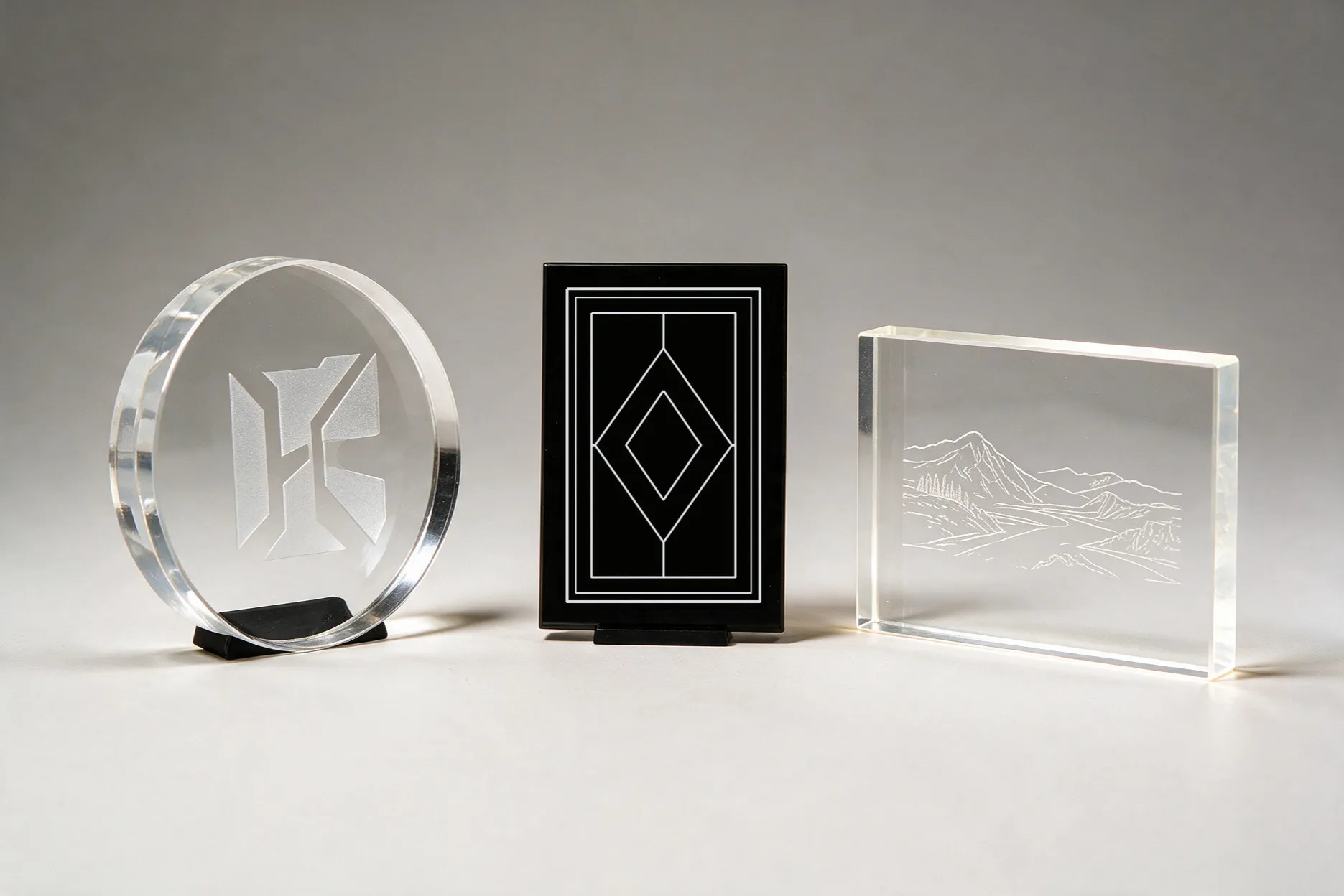

Лазерную гравировку по акрилу применяют там, где важен рисунок на поверхности: награды с обратной гравировкой на прозрачном листе, таблички с читаемой надписью, подсвечиваемые панели и сувениры с логотипом. У подсвечиваемой панели особенно важны сторона обработки и расположение изображения.

Как делать таблички из акрила лазерной гравировкой?

Гравировка отвечает за надпись, а не за форму изделия. Последовательность такая:

1. Выберите лист под нужный контраст.
2. Подготовьте надпись в натуральном размере.
3. Решите, обрабатывать лицевую сторону или оборот, и при необходимости отразите текст.
4. Сделайте пробу буквами того же размера.
5. Проверьте читаемость, налет и устойчивость рисунка к аккуратной очистке.

Часто задаваемые вопросы по лазерной гравировке акрила

Можно ли гравировать акрил диодным лазером?

Да, часть цветных и темных листов поддается обработке диодным лазером после проверки на образце. Прозрачный акрил, как правило, пропускает излучение диодного лазера, поэтому заметного следа не остается. Для прозрачных листов обычно выбирают CO2-лазер.

Читается ли фотография на прозрачном акриле?

Читается лучше при контрастной подложке или подсветке. Белый матовый след на прозрачном листе хорошо виден на темном фоне и хуже на светлом. Для фото на прозрачном акриле подготавливают полутоновый растр и проверяют фрагмент до тиража.

Как убедиться, что лист из акрила, а не из ПВХ?

Запросите у поставщика паспорт или сертификат материала и сверьте маркировку на защитной пленке. Не проверяйте материал нагревом или поджиганием на станке: продукты горения ПВХ вредны для оператора и вызывают коррозию узлов. Лист без подтвержденного состава в работу не берут.
