Лазерная гравировка на зеркале дает два разных результата. Лазер либо матирует лицевую поверхность стекла, либо снимает отражающий слой с тыльной стороны. Во втором случае участок рисунка становится прозрачным: его можно окрасить сзади или подсветить.
Статья поможет выбрать способ под нужный визуальный эффект, подготовить макет и понять, от чего зависят четкость рисунка и выбор станка.
Что именно гравирует лазер на зеркале?

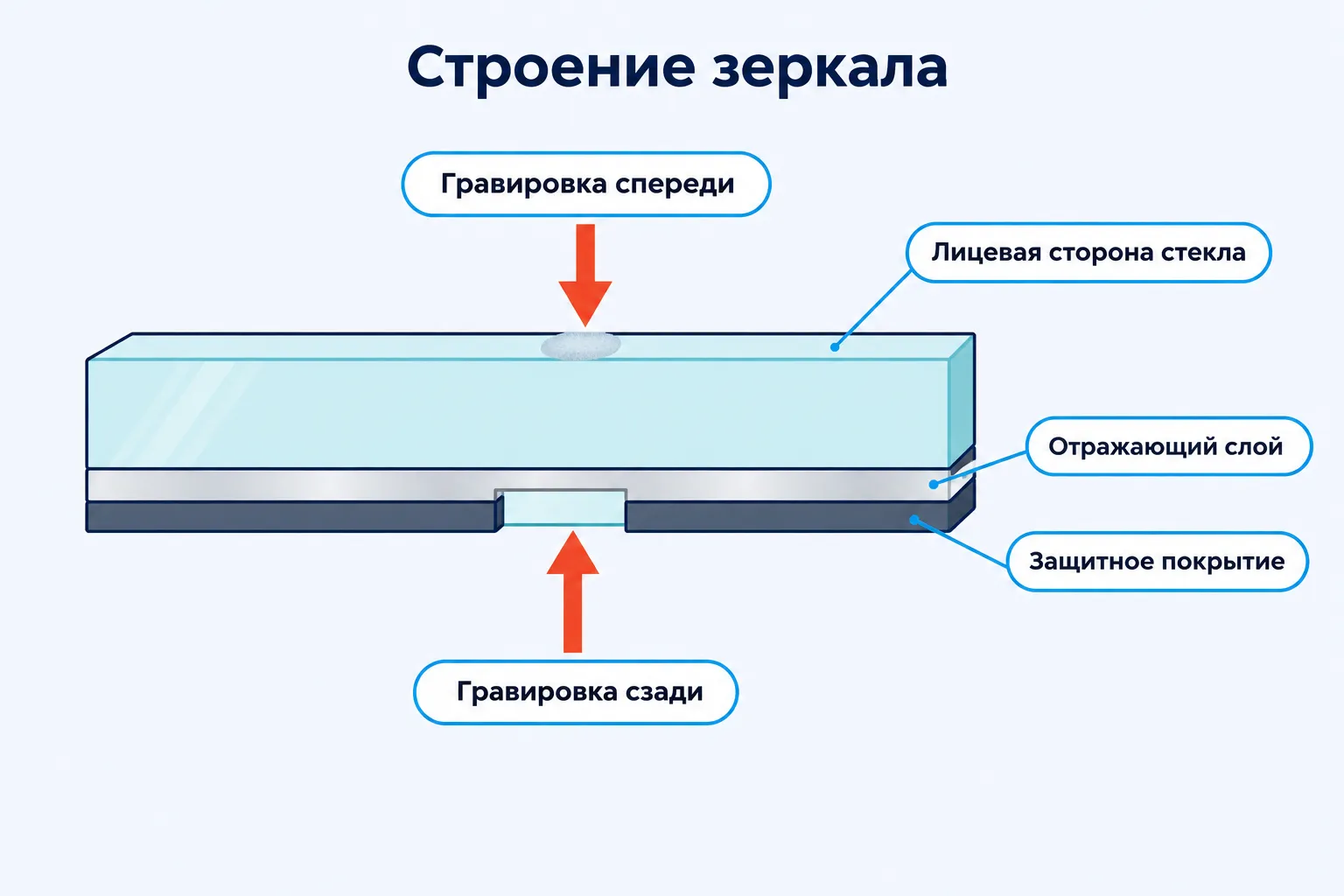

В зависимости от способа лазер работает либо со стеклом, либо со слоями на обратной стороне зеркала. Бытовое зеркало, как правило, состоит из стеклянной основы, тонкого отражающего слоя и защитного покрытия - краски или лака на тыльной стороне.
Отражающий слой в быту часто называют амальгамой. Исторически так называли сплав ртути с оловом, а в современных зеркалах обычно применяют серебро или алюминий. Состав и толщина покрытия различаются у производителей, поэтому два внешне похожих зеркала могут по-разному реагировать на один и тот же режим.

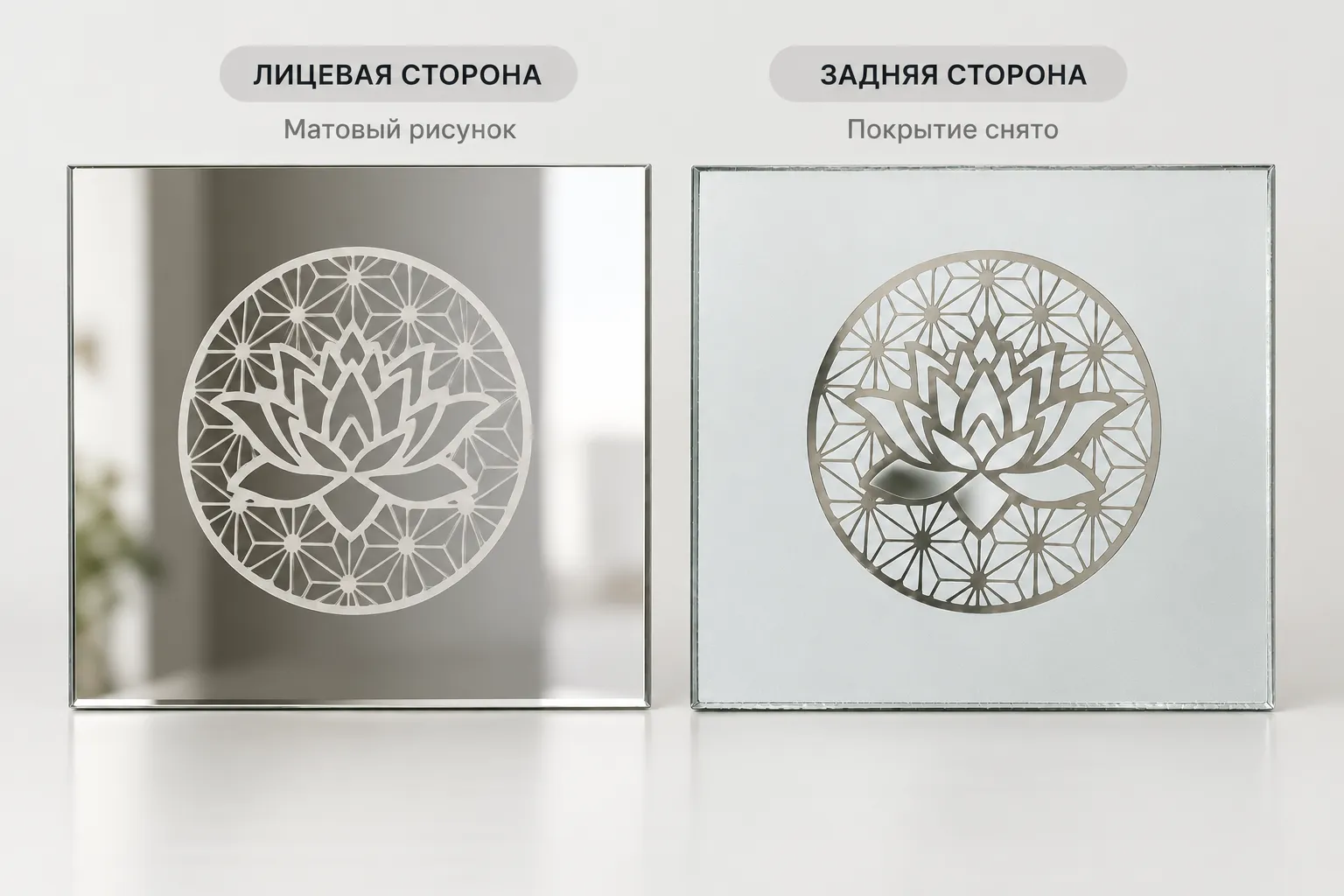

Разница между двумя способами хорошо видна на готовом изделии:
- матовый след на стекле - лазер разрушает самый верхний слой стекла на лицевой стороне, отражение под рисунком сохраняется, а сам рисунок выглядит белесым;
- прозрачное окно в отражающем слое - лазер удаляет защитную краску и зеркальное покрытие сзади, и в этом месте зеркало превращается в обычное прозрачное стекло.
Гравировка меняет только поверхность или покрытие: зеркало остается цельным, а раскрой на части - отдельная задача.
Гравировка меняет только поверхность или покрытие: зеркало остается цельным, а раскрой на части - отдельная задача. Декоративное зеркало не стоит путать с зеркалами оптической системы станка: те направляют луч к лазерной головке и в обработке не участвуют.
Чем отличается гравировка зеркала с лицевой и тыльной стороны?
С лицевой стороны лазер матирует стекло, и рисунок получается светлым на зеркальном фоне. С тыльной стороны лазер снимает покрытие, и рисунок превращается в прозрачный участок, который можно окрасить или подсветить.
|
Вопрос |
Лицевая сторона |
Тыльная сторона |
|
Что обрабатывается |
Поверхность стекла |
Защитное и отражающее покрытие |
|
Как выглядит рисунок |
Матовый на фоне отражения |
Прозрачные участки в зеркальном фоне |
|
Дополнительный декор |
Выбор контрастности и характера матирования |
Цветная подложка или подсветка после удаления покрытия |
|
Особенность макета |
Обычная ориентация при взгляде на лицевую сторону |
Отразить текст и асимметричные элементы, чтобы они читались спереди |
Лицевую обработку выбирают для матового орнамента, надписи или логотипа, когда нужен сдержанный декор без дополнительных материалов. Тыльная обработка подходит для светящихся и цветных рисунков: сквозь прозрачные участки видно краску, цветную пленку или свет от подсветки. Рисунок в этом случае находится за толщей стекла, а лицевая поверхность остается гладкой.

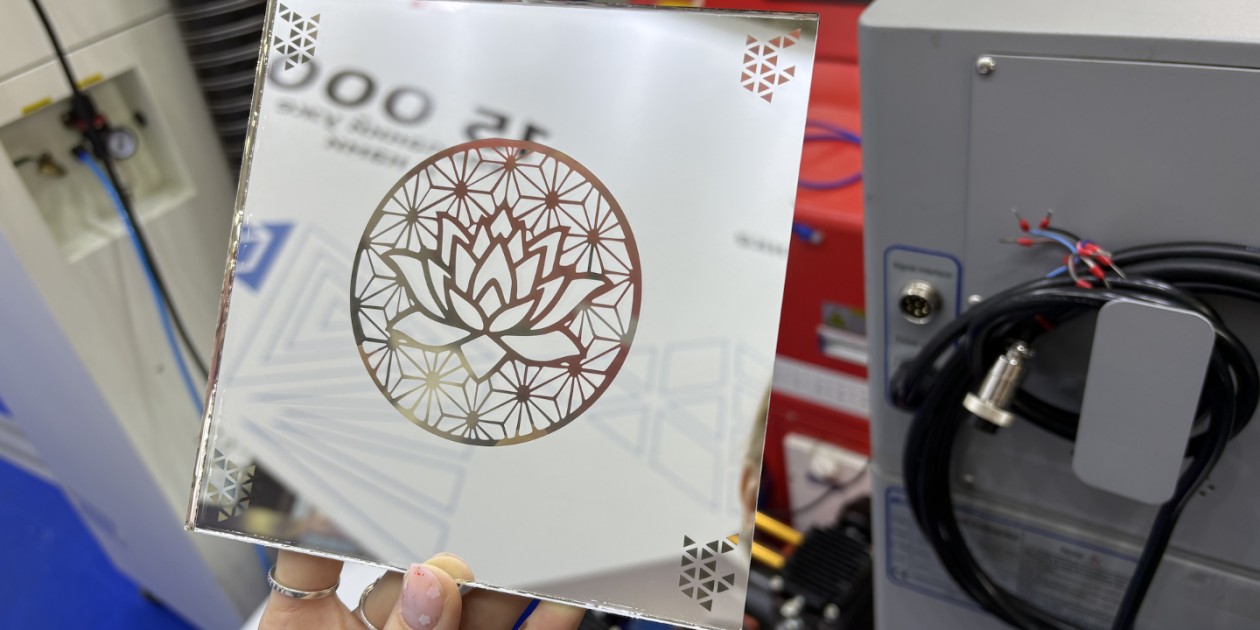

Пригодность конкретного станка для каждого способа зависит от типа лазерного источника, состава покрытия и настроек. Излучение CO2-лазера поглощается стеклом, поэтому он способен матировать лицевую сторону. С волоконным источником картина иная: стекло на его излучение не реагирует, поэтому лазер снимает только отражающий слой, работая сквозь стекло. Это подтверждает тестовая гравировка зеркала волоконным лазером: стекло после обработки осталось гладким, а удаленный зеркальный слой открыл прозрачный рисунок. Допустимость обработки лицевой стороны на конкретном оборудовании уточняют по инструкции производителя.

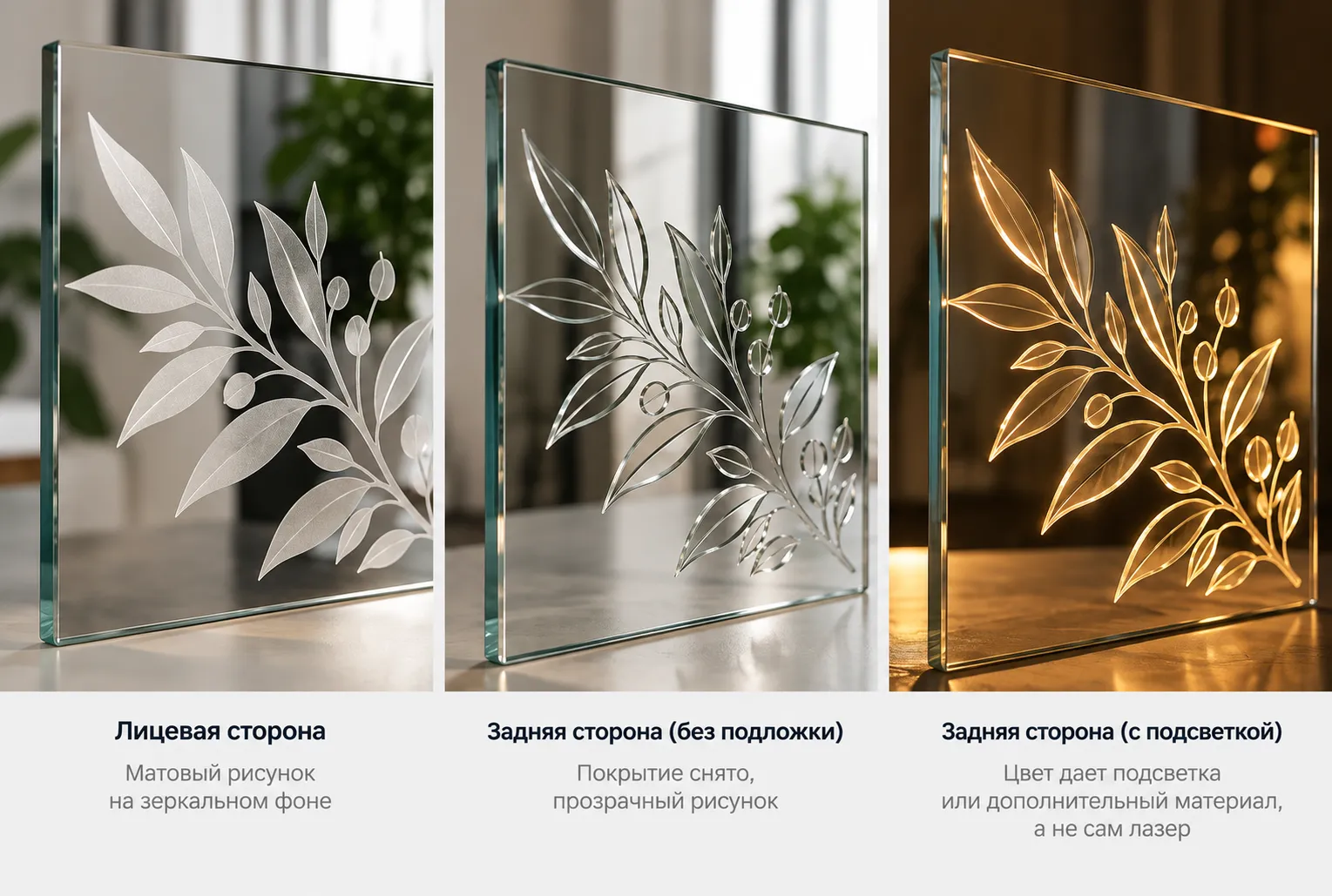

Три варианта обработки зеркала: матирование лицевой стороны, прозрачный рисунок сзади и эффект с подсветкой

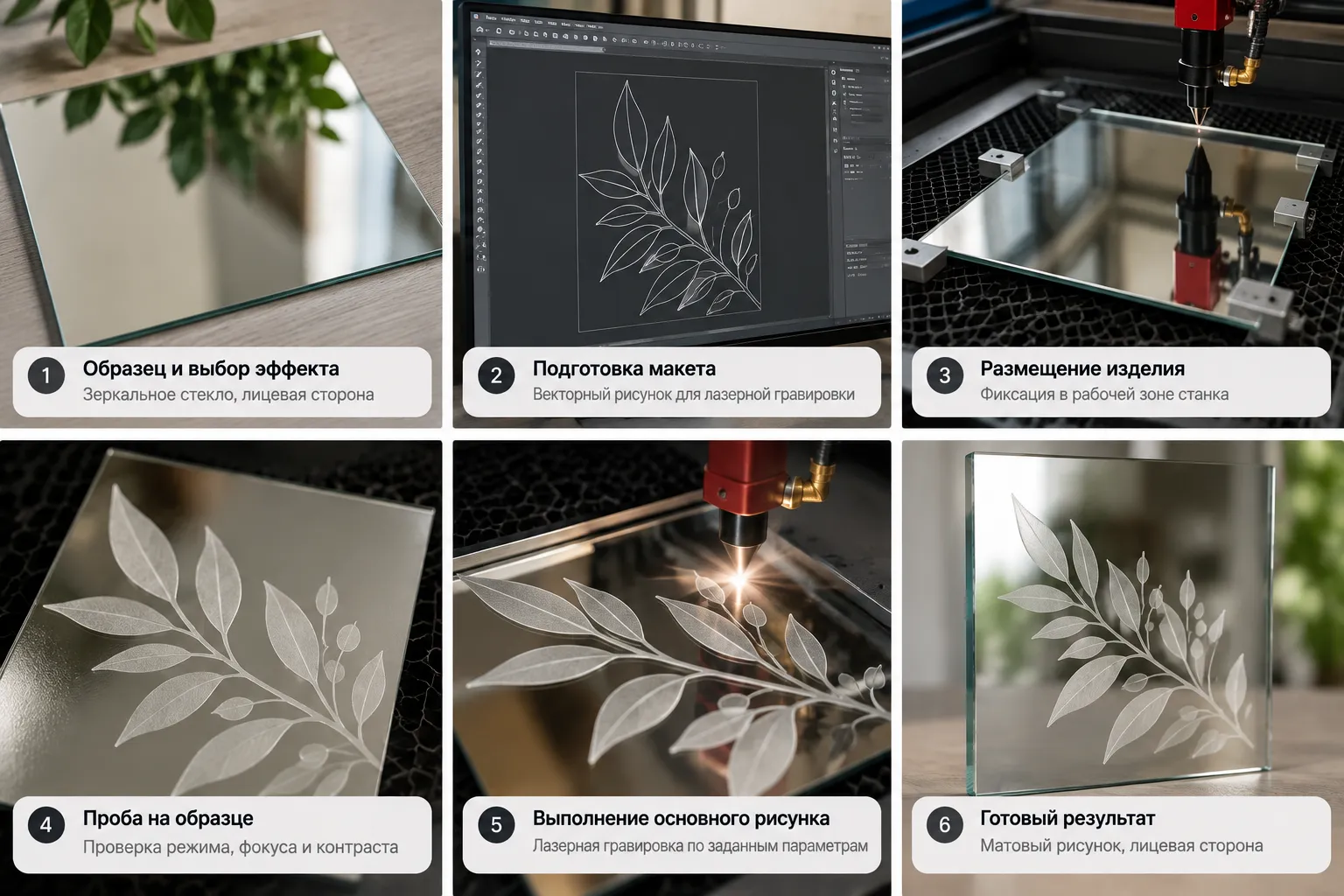

Как сделать лазерную гравировку на зеркале: основные этапы
Работа состоит из шести шагов, и ошибка на любом из них заметна на готовом изделии. Последовательность одинакова для обоих способов, различаются подготовка макета и финальное оформление.
- Определить нужный эффект и проверить зеркало. Оценить размер, тип изделия, вид покрытия и доступность тыльной стороны. У зеркала в раме или на мебельной основе обратная сторона бывает закрыта, и тогда выбор способа ограничен.
- Подготовить макет. Векторные линии подходят для текста и орнаментов, а фотографии требуют работы с контрастом и полутонами. При тыльной обработке макет отражают по горизонтали там, где этого требует ориентация изделия: без отражения надпись на обороте читается спереди наоборот.
- Разместить изделие в рабочей зоне. Зеркало должно лежать ровно и не смещаться во время работы. Ровное положение сохраняет одинаковое расстояние до линзы по всей площади, а любой сдвиг искажает контуры. Способ фиксации зависит от станка и габаритов изделия.
- Подобрать режим на образце. Оператор проверяет фокус, мощность и скорость, затем оценивает контраст и состояние стекла или покрытия. Фокус похож на настройку резкости изображения, только здесь он определяет размер и действие лазерного пятна. Универсальных значений нет: покрытия разных производителей реагируют на один режим по-разному.
- Выполнить основной рисунок. Оператор следит за работой оборудования согласно инструкции и обеспечивает вытяжку: при удалении краски и покрытия образуются дым и мелкие частицы.
- Очистить и оформить изделие. Состав действий зависит от обработанной стороны: с лицевой стороны убирают пыль с матированного участка, с тыльной - остатки покрытия. Цветная подложка или подсветка - отдельный этап для соответствующего результата.
Какие рисунки можно нанести на зеркало лазером?

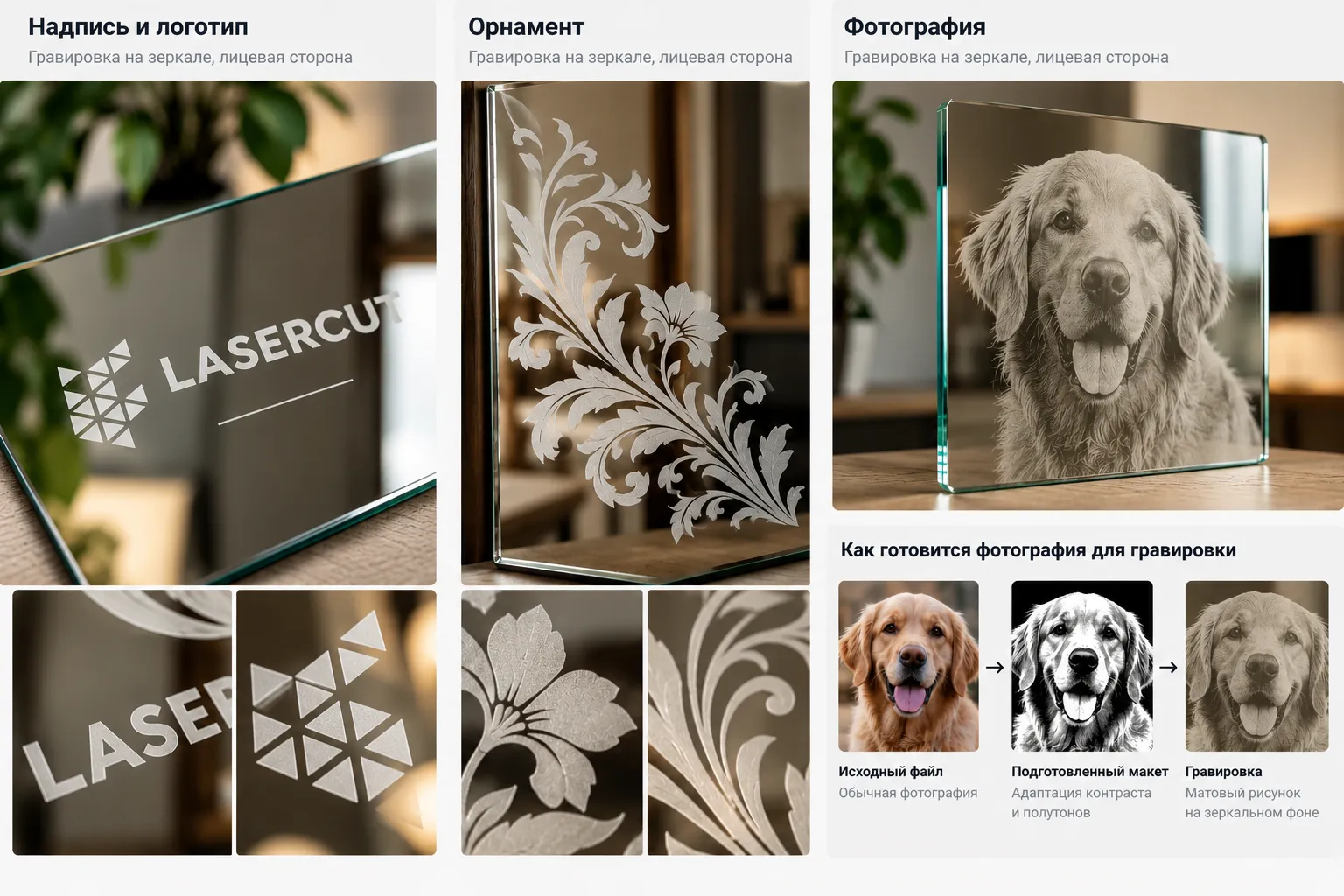

Лазер переносит на зеркало практически любой цифровой макет, если его подготовить под выбранный способ. На практике чаще всего заказывают четыре типа рисунков:
- короткие надписи и логотипы - поздравления, названия компаний, номера;
- геометрические узоры - ромбы, сетки, линии, популярные для интерьерных зеркал;
- растительные орнаменты - ветви, цветы, бордюры по краю полотна;
- фотографии - портреты и пейзажи после подготовки полутонов и контраста.
Сфера применения охватывает небольшие и крупные изделия. Зеркало карманное с гравировкой имени подходит для подарка, настольное или настенное круглое зеркало с гравировкой - для интерьера, декоративная настенная панель - для оформления помещения. Отдельная категория - гравировка зеркал для шкафа-купе, где рисунок нередко занимает значительную часть полотна.
Крупное изделие требует подходящего рабочего поля и возможности удобно разместить его в станке. Фотография на зеркале тоже имеет пределы: исходный снимок почти всегда адаптируют, а итоговое качество подтверждают только проверка макета и проба на образце.
Почему гравировка на зеркале получается нечеткой или повреждает изделие?
Чаще всего дефект связан с режимом, фокусом, макетом или положением изделия. Бесконтактность лазера не отменяет риска: неправильные настройки могут повредить стекло или оставить покрытие снятым не полностью.
|
Что видно |
Что могло произойти |
Что проверить |
|
Недостаточный контраст, рисунок едва заметен |
Мало энергии на участок, расфокус, покрытие снято не полностью |
Фокус, режим на пробе, остатки покрытия |
|
Сколы, трещины или чрезмерное матирование |
Избыток энергии, перегрев стекла на плотной заливке |
Мощность и скорость на образце, плотность заливки |
|
Перевернутая надпись |
Макет не отражен для тыльной стороны или отражен для лицевой |
Ориентацию макета до запуска |
|
Смещение рисунка, двоение контуров |
Изделие сдвинулось или лежит неровно |
Фиксацию, ровность, точку привязки |
|
Различия по площади: часть рисунка светлее или темнее |
Меняется расстояние до линзы, покрытие неоднородно |
Ровность по всему полю, пробу на разных участках |
Причины в таблице описывают наиболее вероятные сценарии, а не окончательный диагноз. Точную причину, как правило, показывает серия проб на том же зеркале.

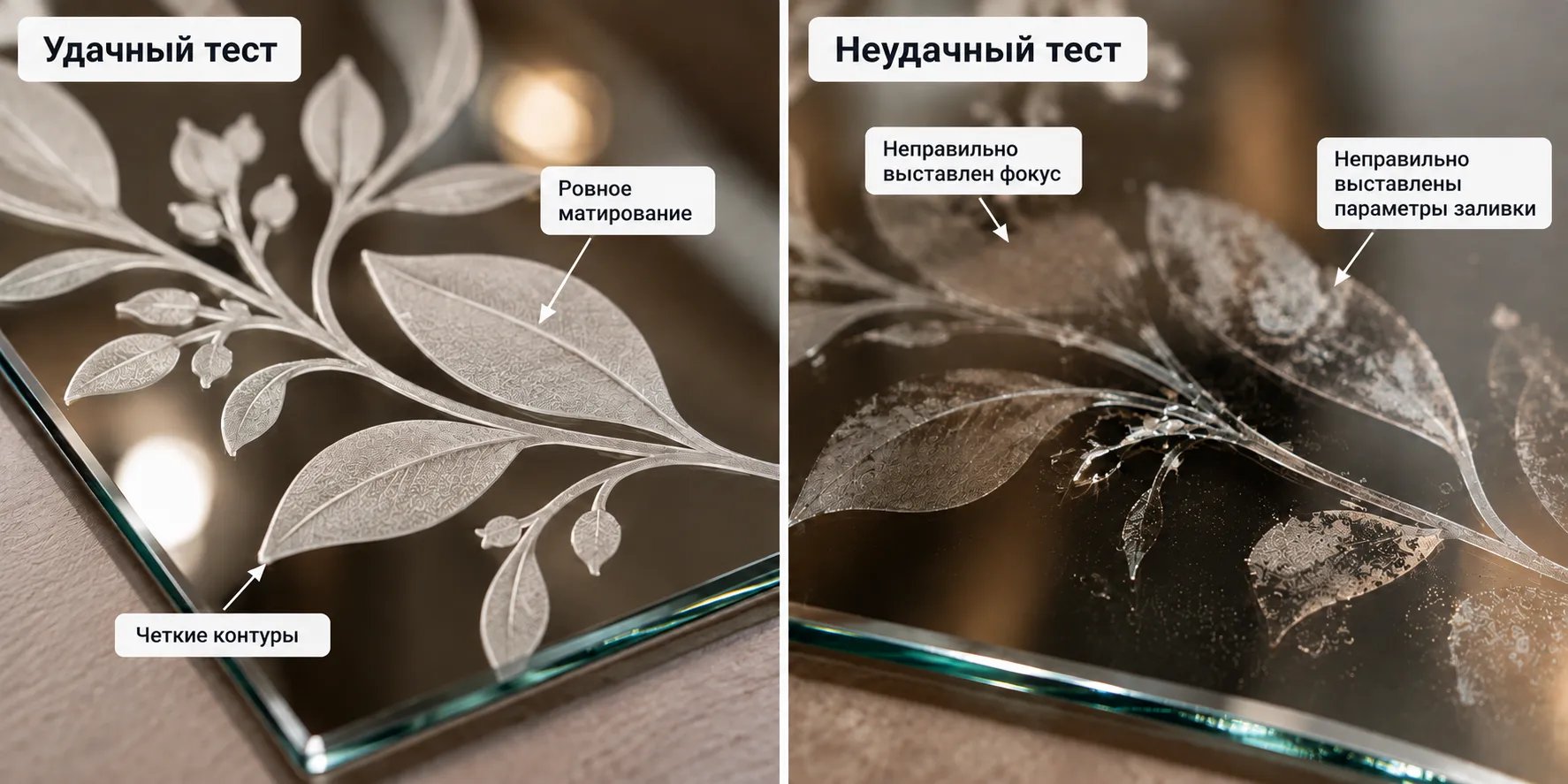

Сравнение качественного и неудачного результата лазерной обработки стекла при разных настройках фокуса и заливки
Чем лазерная гравировка отличается от алмазной?
Алмазный инструмент механически воздействует на поверхность стекла, а лазер формирует изображение без контакта инструмента с изделием. Среди видов гравировки на зеркале эти два способа встречаются чаще всего, но дают разный результат.
Сравнивать их удобнее по трем признакам:
- вид результата - алмазная гравировка на зеркале оставляет канавку, характер которой зависит от формы инструмента; лазер создает матовый след на стекле или прозрачный участок в покрытии;
- повторяемость - лазер воспроизводит рисунок из одного файла, поэтому серия изделий получается одинаковой; при механической обработке результат сильнее зависит от инструмента и оборудования;
- подготовка макета - для лазера нужен цифровой файл под выбранную сторону, для алмазной техники рисунок адаптируют под траекторию инструмента.
Ни один из способов не превосходит другой безусловно. Выбор зависит от задуманного вида рисунка, тиража и доступного оборудования.
Какой станок подходит для гравировки зеркала?
Станок подбирают под размер изделий и нужный способ обработки, а не по одной цифре мощности. Лазерные станки CO2 для обработки зеркал стоит оценивать по пяти критериям:

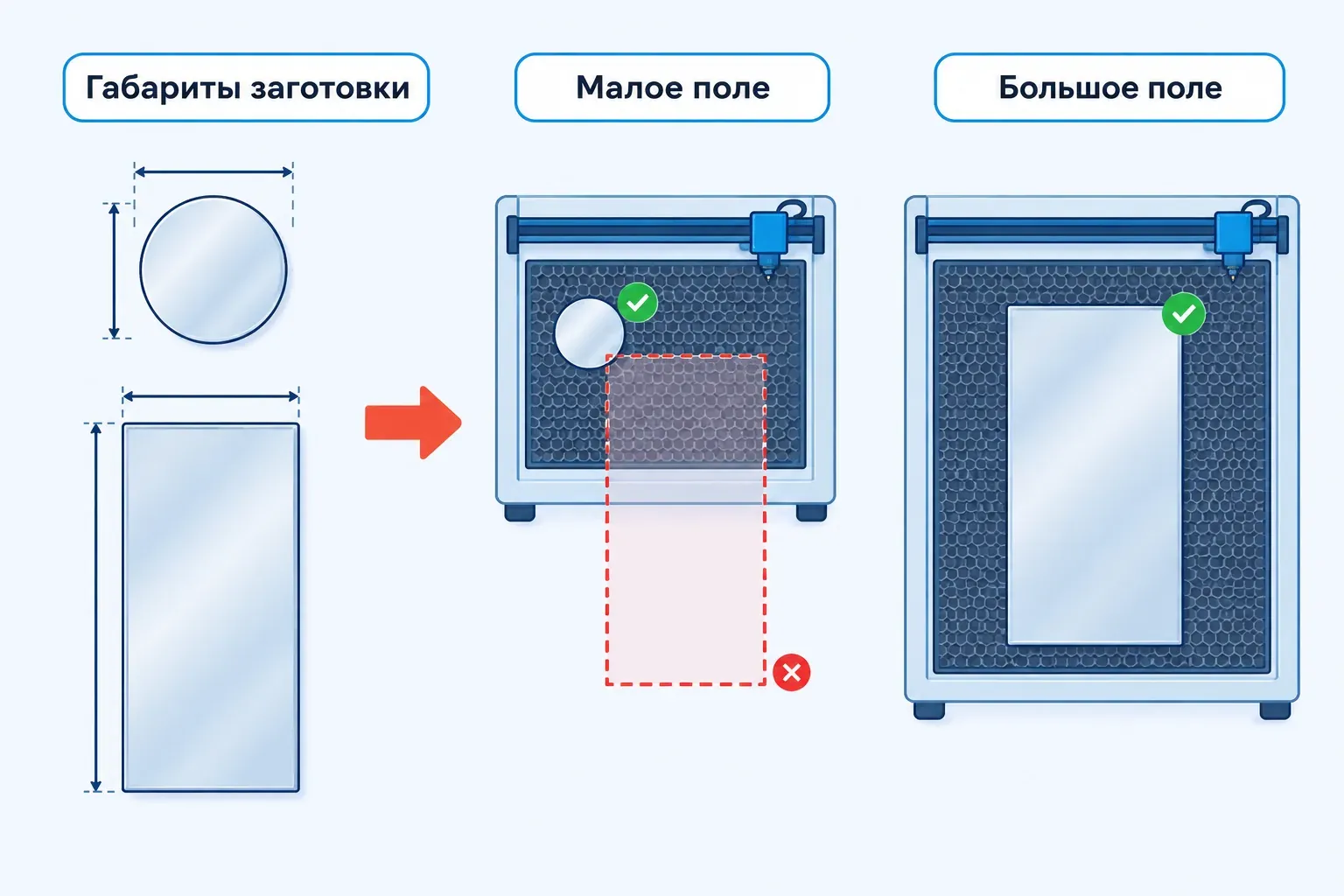

Схема показывает, почему рабочее поле станка должно соответствовать размерам зеркала: небольшая заготовка помещается в малое поле, крупная требует большего
- размер рабочего поля - оно должно вмещать самое крупное изделие, которое вы планируете гравировать;
- размещение нужной стороны - зеркало должно ложиться в рабочую зону так, чтобы лазер получил доступ к обрабатываемой поверхности;
- настройка фокуса, мощности и скорости - от этих параметров зависят контраст и чистота рисунка;
- точность повторения - для серийных заказов важно, чтобы рисунок одинаково ложился на каждое изделие;
- вытяжка и условия эксплуатации - удаление дыма и частиц влияет на безопасность оператора и на чистоту результата.
Номинальная мощность трубки сама по себе не гарантирует качество тонкой гравировки по зеркалу. На мелкие детали сильнее влияют фокусировка, размер лазерного пятна, стабильность механики и точность управления мощностью.
Если вы планируете гравировать зеркала в мастерской, посмотрите лазерные граверы для зеркала и обсудите пробную обработку своего образца со специалистами Лазеркат.
Частые вопросы о лазерной гравировке зеркал
Короткие ответы касаются цвета, фотографий, ориентации макета и крупных изделий - вопросов, которые обычно возникают перед первым заказом или пробой.
Можно ли сделать цветной рисунок на зеркале лазером?
Да, но цвет дает не сам лазер, а дополнительный материал или свет. При тыльной обработке лазер снимает отражающий слой, после чего на прозрачные участки наносят краску, клеят цветную подложку или ставят подсветку. Долговечность такого рисунка зависит от качества краски или подсветки, а не только от гравировки.
Можно ли выгравировать фотографию на зеркале?
Да, при условии подготовки снимка. Фотографию переводят в полутона и настраивают контраст, после чего проверяют результат на образце. Без такой подготовки мелкие детали и переходы тонов на зеркале могут потеряться.
Нужно ли зеркально отражать надпись в файле?
Это зависит от стороны обработки. При гравировке лицевой стороны макет оставляют в обычной ориентации. При тыльной обработке текст и асимметричные элементы отражают, иначе спереди надпись читается наоборот.
Подойдет ли лазер для зеркала шкафа-купе?
Подойдет, если рабочее поле станка вмещает полотно и нужная сторона зеркала доступна для обработки. Зеркало, уже установленное в дверь шкафа, обычно приходится снимать. Возможность работы с конкретным полотном лучше уточнить до заказа по его габаритам.
