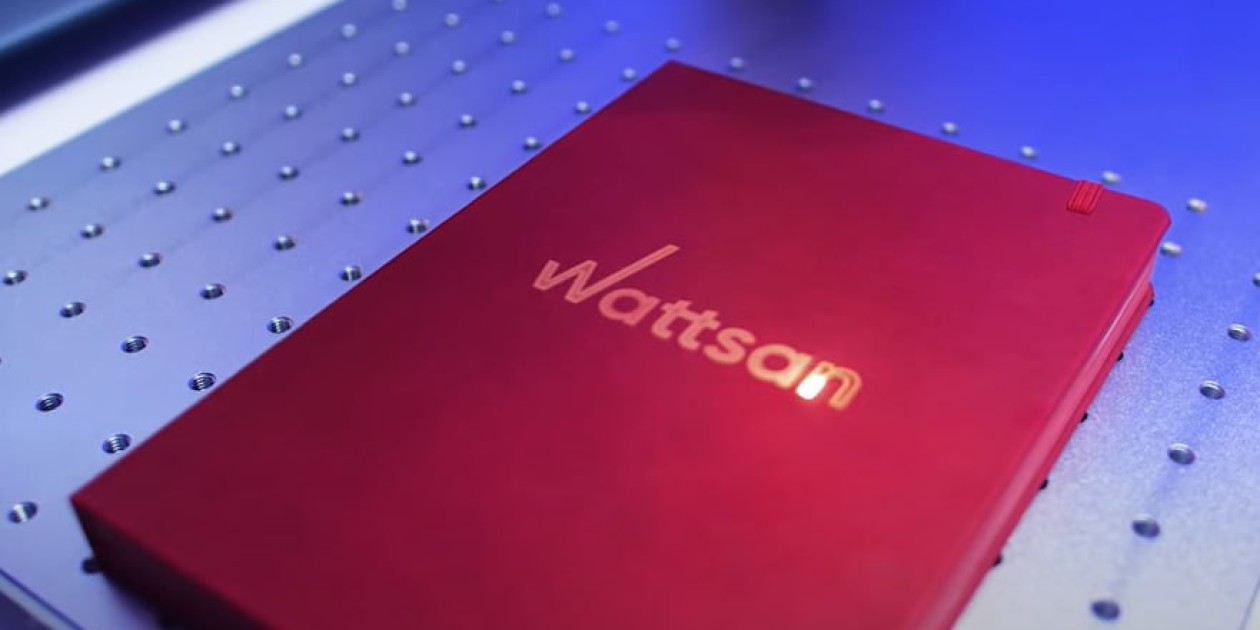

Лазерная маркировка — это процесс нанесения изображения на деталь с помощью направленного на неё сфокусированного луча света. Он может быть СО2, оптоволоконным или ультрафиолетовым.Такие маркировки долговечны и не стираются, поэтому используются для QR-кодов, идентифицирующих надписей, шильд и другого.
В этой статье мы расскажем, какие лазеры могут делать маркировку, как они устроен, с какими материалами работают, а также про меры безопасности.

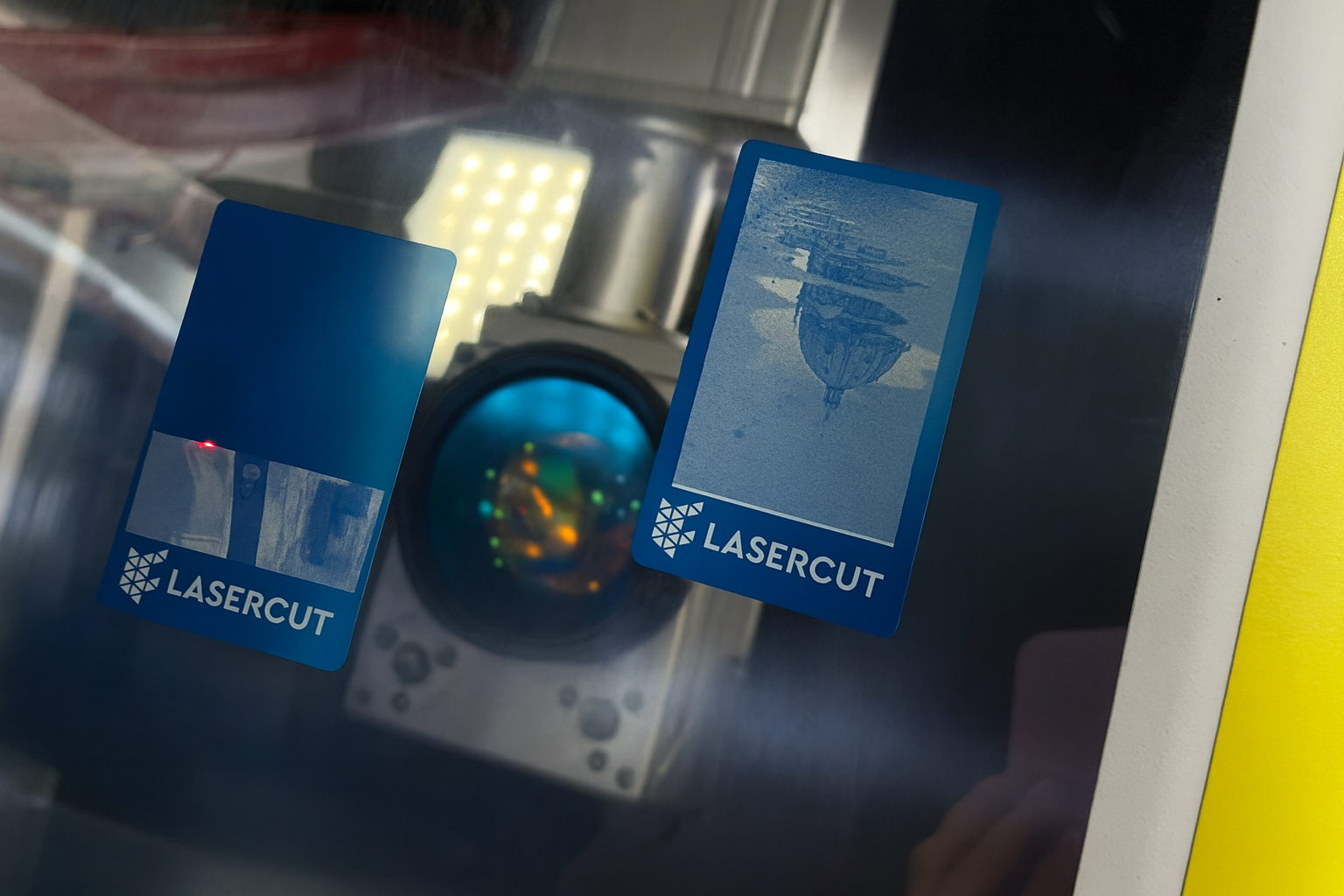

Как работает лазерная маркировка
Мощный лазерный луч фокусируется на поверхности, локально нагревает его и либо испаряет, либо изменяет структуру. Выполняется всё под управлением ЧПУ, поэтому маркировка получается точной, не стирается, не царапается и является крайне надёжным способом фиксации информации.
Лазер позволяет получать цветные изображения, и цветовая палитра может быть довольно широка (в зависимости от типа лазера).

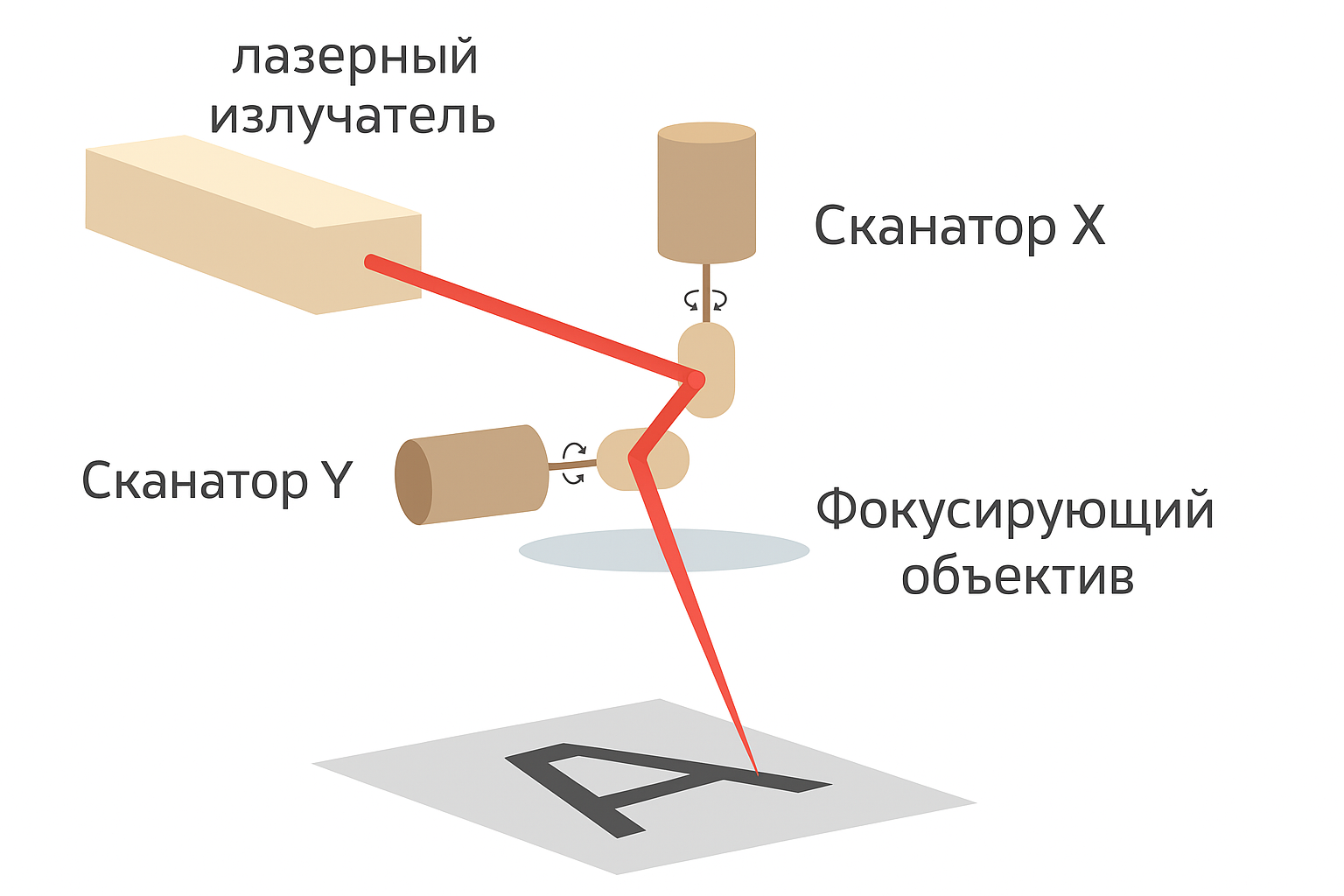

Основные узлы лазерной системы маркера
- Генератор излучения, или лазерный источник.
- Гальванометрический сканатор. Внутри него находятся подвижные зеркала, которые могут быстро перенаправлять луч.
- Система фокусировки из F-Theta линзы. Такие хороши тем, что могут сохранять одинаковую фокусную точку по всему полю.
- Блок управления (ЧПУ).
Типы лазеров
СО2
Такой маркер работает за счёт лазерной трубки с газовой смесью (углекислый газ, гелий, азот). Как и лазерный СО2 станок, подобный маркер отлично работает с органическими материалами, и именно его можно порекомендовать тем людям, что, например, хотят производить изделия из кожи или дерева. Также СО2 лазер хорошо справится с акрилом.

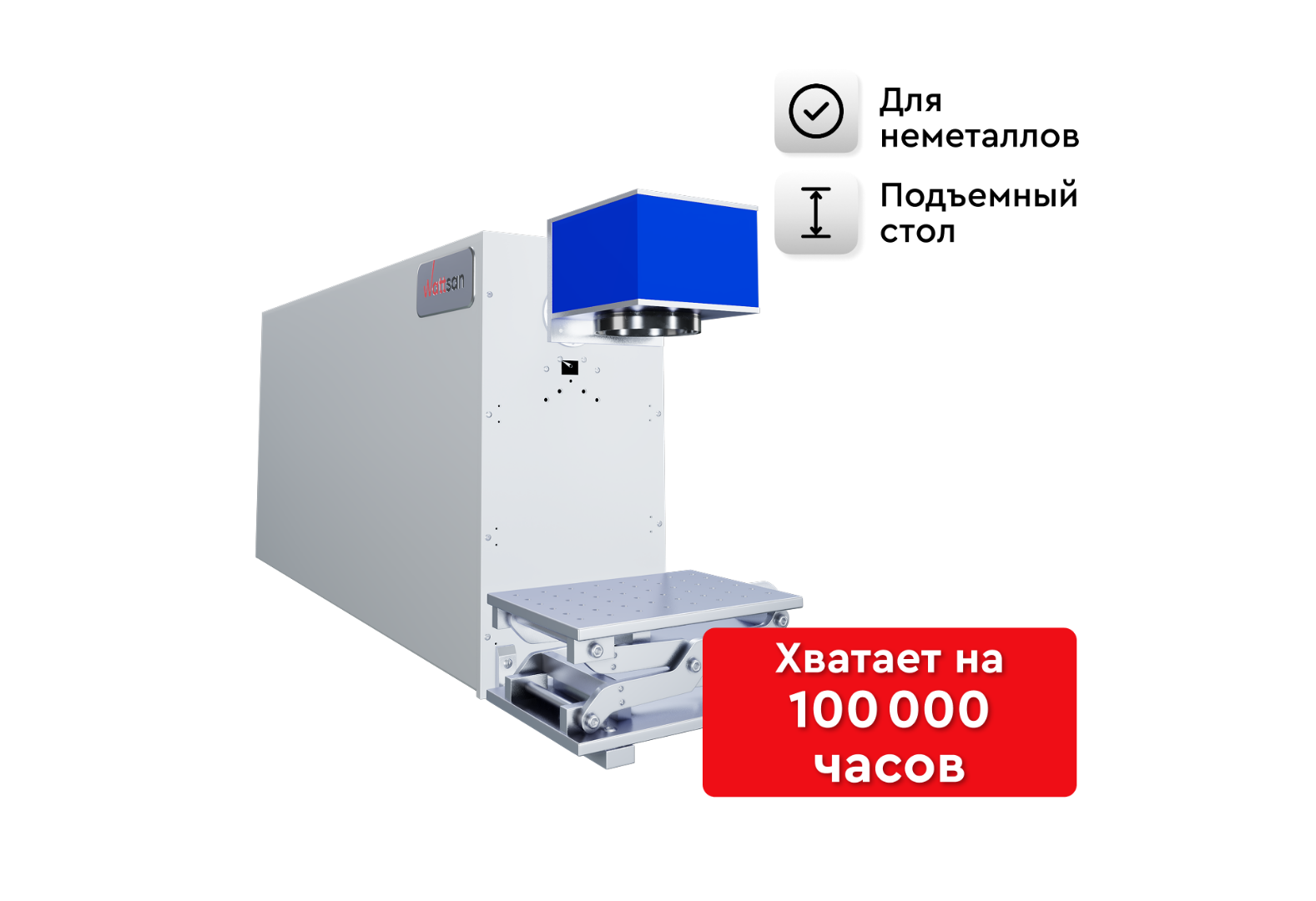

Лазерный маркер Wattsan CO2 LT
Компактный, но мощный лазерный маркер, который точно гравирует любые неметаллические материалы и ускоряет производство до уровня профессионального.
Оптоволоконный
Здесь мы говорим про лазер с длиной волны 1064 нм, который подходит для металлов, вроде титана, латуни, хрома и алюминия. Но не только них: он также легко обрабатывает АБС пластики или керамику.
Оптоволоконный лазер может быть улучшен с помощью двух технологий:
- Q-Switch
В этом случае после сканатора располагается модулятор добротности. С его помощью лазер может работать мощными импульсами, которые выпускаются один за другим. Единственное, необходимо некоторое время, чтобы накопилась определённая мощность.
В реальности мы и не заметим этого, но вот по результату маркировки можно будет сразу увидеть разницу между Q-switch и MOPA.
- MOPA
В этом случае никаких задержек с целью накопления мощности нет. Излучение просто проходит через усилительную систему, что позволяет сразу достичь пиковых значений. Этот способ быстрее и лучше контролируется, в связи с чем MOPA отличается высокой точностью работы.
Однако когда дело доходит до работы, например, с пластиком, то Q-switch быстрее справится с нанесением серых или чёрных маркировок. Это мы к тому, что не стоит думать, что MOPA лучше и стоит брать только её. Всё зависит от ваших задач.
Если вам нужно поднять эффективность производства и супер-точность не является вашим приоритетом, то хватит и Q-switch.
Если же высокая точность — это задача номер один, то нужна MOPA.
Учтите: MOPA дороже, так что учитывайте при выборе и это.
Ультрафиолетовый
Этот тип лазера может обрабатывать почти все виды материалов. У него длина волны 355 нм, и она воздействует на кожу, пластики, металлы, даже бриллианты или киви. УФ лазерный маркер можно назвать самым универсальным с этой точки зрения.
Ещё у этого типа самый малый диаметр лазерного пятна, что позволяет ему делать миниатюрные изображения и надписи без проблем и в хорошем качестве.

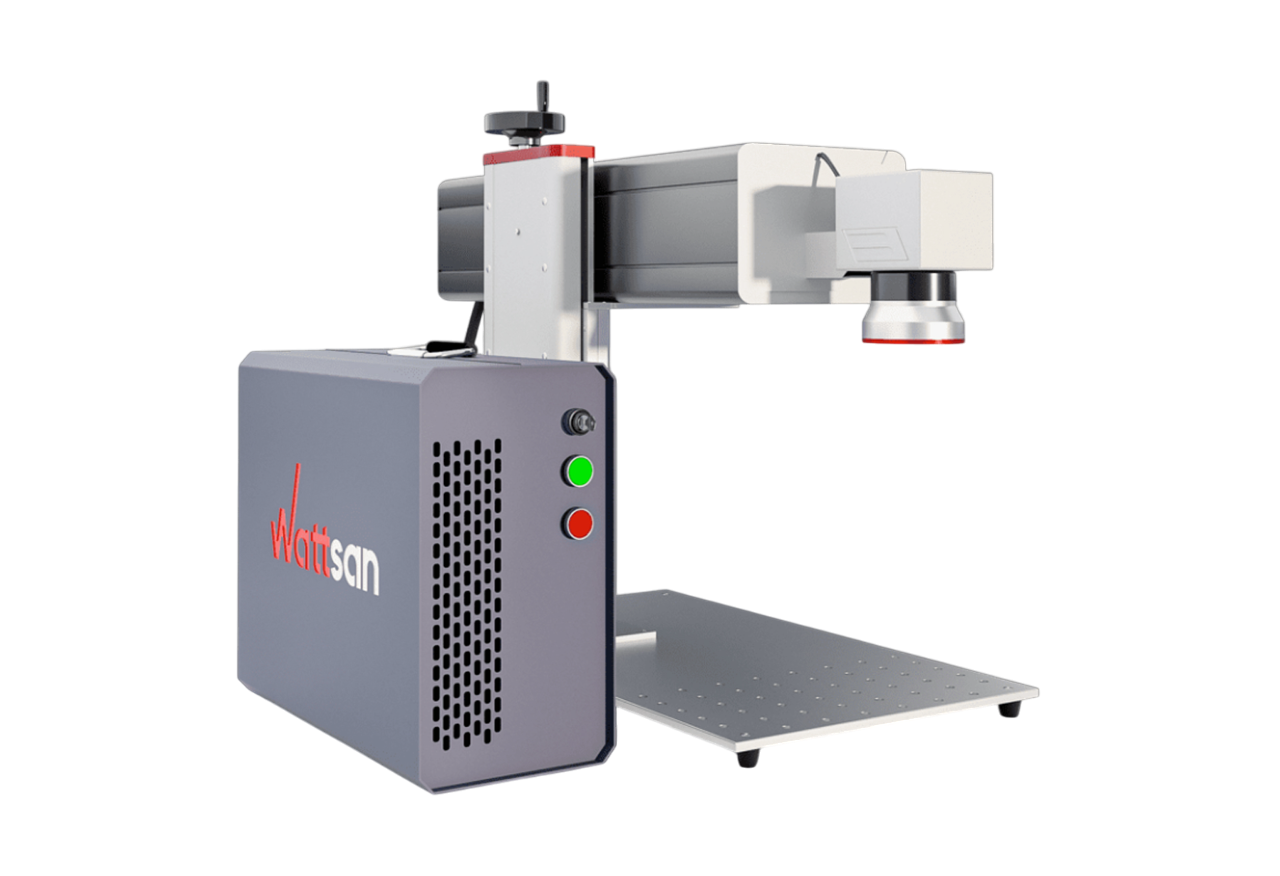

Ультраточный настольный УФ-маркиратор, наносящий графику и текст на любые материалы. Сверхтонкий луч гарантирует предельно чёткую цветную и монохромную маркировку даже самых деликатных поверхностей.
Материалы для лазерной маркировки
Металлы

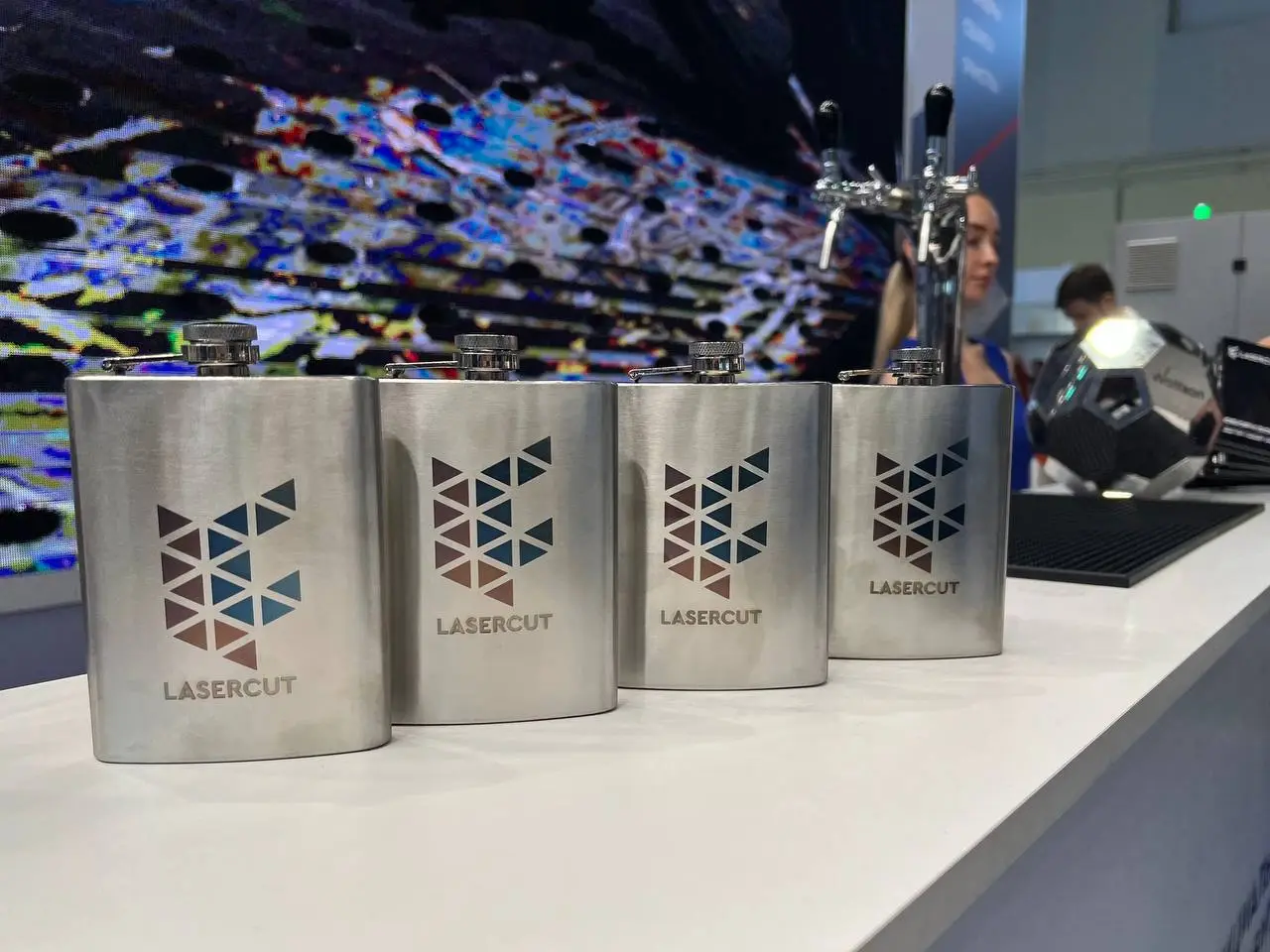

Маркер может обрабатывать большое количество металлов (алюминий, нержавеющая сталь, серебро и так далее). Для этого хорошо подходят оптоволоконные лазеры.
Главная сложность при работе с металлами — это их отражающая способность. Для достижения хороших результатов рекомендуем проводить тестовую маркировку.
Пластики
Пластики довольно интересны в гравировке: результат меняется в зависимости от типа и цвета заготовки. А вот если цвета нет, то есть пластик прозрачный, то маркировать напрямую становится крайне сложно, так как зачастую лазер проходит насквозь, не оставляя и следа.
Среди пластиков, которые можно обрабатывать лазерным маркером по пластику, — полиуретан, FR2, FR4, эпоксидные смолы, каучук, АБС, ПВХ, полипропилен, поликарбонат, полиэтилен, специальные модифицированные пластики для лазера и другие.

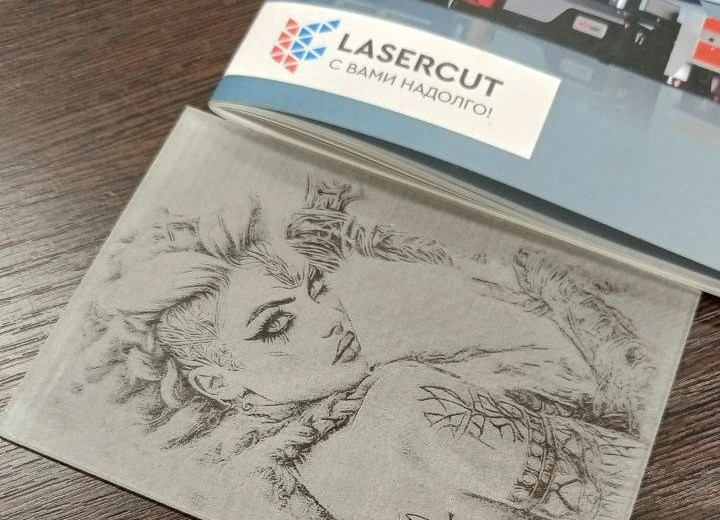

Лазерная маркировка особенно хорошо проявляется на акриле — самом популярном материале для такой обработки.
Дерево

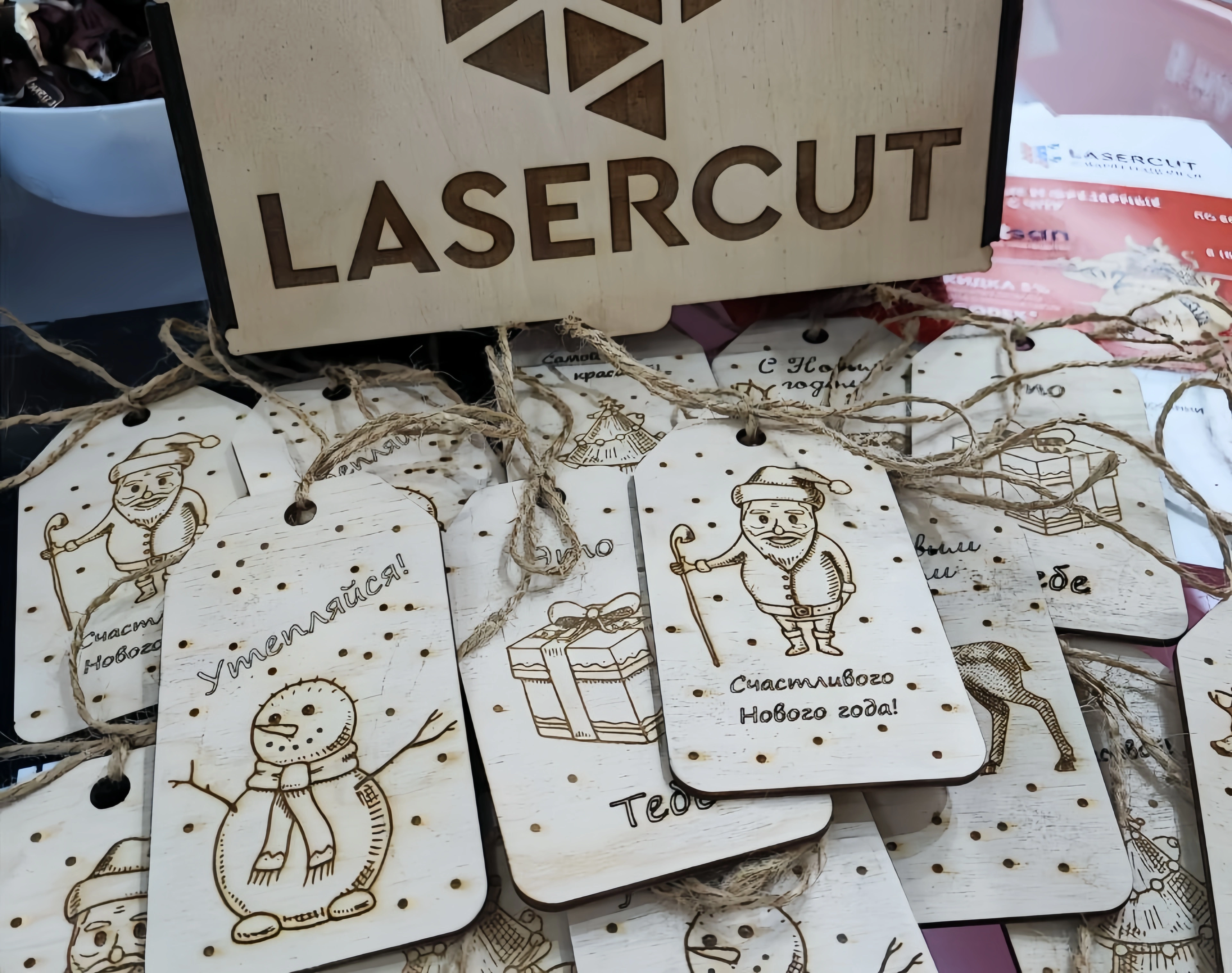

С деревом тоже можно работать на лазерном маркере по дереву. Сюда включаются различные виды древесины, фанера, МДФ, бумага и картон. Однако при маркировке важно внимательно подбирать настройки мощности, чтобы не повредить заготовку.
Из бумаги и картона, например, с помощью лазерного маркера по бумаге и картона можно изготавливать сложные по форме и узорам открытки или приглашения.
Из бумаги и картона, например, с помощью лазерного маркера по бумаге и картона можно изготавливать сложные по форме и узорам открытки или приглашения.
Ткани и кожа

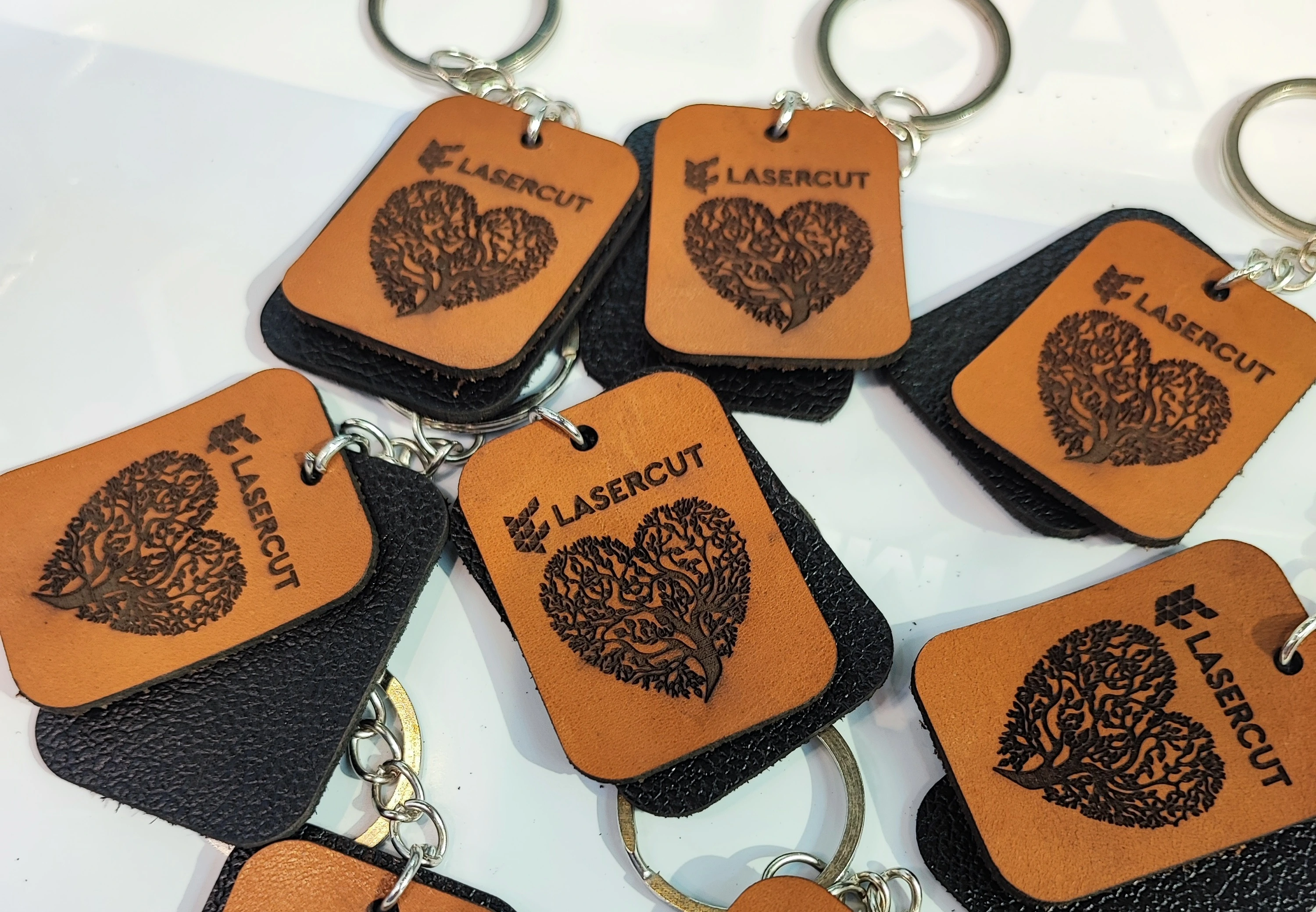

Лазерная маркировка — это быстрый и точный способ нанесения контрастных изображений на одежду, аксессуары и другие изделия. Лазерный маркер по ткани позволяет создавать четкие надписи и узоры без повреждения материала. Технологию используют не только для самих изделий, но и для изготовления бирок, шевронов и номерных знаков.
К материалам, подходящим для маркировки, относятся хлопок, полиэстер, шерсть, кожа, деним и другие ткани.
Стекло
Есть несколько типов стекла, и не все из них подходят для работы на лазерном маркере по стеклу, так как могут пойти трещинами под воздействием лазера.
Натриево-известковое стекло, термополированное и стекло с малым количеством свинца в составе подходят лучше всего
А вот закалённое или цветное хуже воспринимают лазер: первое покроется трещинами, а на втором изображение будет блеклым.
Применение лазерной маркировки
1. Нанесение QR и штрих-кодов различных форм, даже сферических. Это применимо для ярлыков, гарантийных наклеек, складских или доставочных обозначений и прочего, что часто бывает в руках сотрудников — в отличие от обычной маркировки, лазерная не сотрётся.
2. Изготовление медицинских, аэрокосмических деталей и при приборостроении. Маркер может наносить шкалы, информацию на печатные платы или процессоры.
3. Лазерная маркировка кабельной продукции.
4. Индивидуализация изделий. Нанесение дизайнерских изображений или памятных надписей или дат на любые поверхности.
5. Сувенирное дело.
6. Рекламная промышленность. вывески и указатели, брендирование и логотипы.
Преимущества лазерной маркировки
1. Долговечность
Так как лазер просто меняет свойства самой поверхности, а не наносит изображение сверху, маркировки держатся намного дольше.
2. Качество
Благодаря своему маленькому размеру лазер может наносить надписи и рисунки в высоком разрешении. Также они получаются контрастными.
3. Отсутствие расходных материалов
Лазеру не нужны расходные материалы вроде красок или чернил. В качестве расходников тут можно считать разве что линзы, которые периодически приходится менять, если изменяется размер рабочей области или сама суть задачи (маркер может и гравировать, и даже чистить при определенных настройках).
4. Скорость работы
Лазер может наносить изображения со скоростью до 7000 мм/с, отчего эффективность такого станка становится очень высокой. Маркеры даже встраивают в потоковые производственные ленты.
Современное оборудование для лазерной маркировки
Сейчас существует много видов маркеров, чтобы клиенты могли подобрать идеальный станок под своё производство. Перечислим некоторые из них:
- Портальные маркеры. Подобные решают проблему ограниченного линзой рабочего поля, позволяя создавать изделия размером 600х900 мм и другие. Это получается сделать за счёт портала, на котором размещается сканирующий модуль, что получает возможность передвигаться.
- Компактные маркеры. Используются, если есть ограничение по месту в цехе или в мастерской. Небольшие и удобные.
Идеальный маркиратор для малого бизнеса, легко размещается даже в небольшой мастерской. Самая доступная модель серии, обеспечивающая профессиональное качество и быстрый старт производства.
- Настольные маркеры. Это классические модели, которые могут быть открытого или закрытого типа (в кабине).
- Ручные маркеры. Особый тип, что применяется, если необходимо маркировать изделия самый разных и нетипичных форм. Или если изображение нужно нанести в труднодоступном месте.
Легкий ручной маркиратор, который работает до 8 часов без сети и наносит маркировку где угодно. Всего 6 кг, мощность до 50 Вт и удобный кейс делают его идеальным для производства и выездного сервиса.
Меры безопасности при работе с лазерными маркерами
При работе с лазерами стоит быть осторожным: отражение лазера — это не шутки, можно повредить роговицу. По этой причине маркеры часто продаются сразу со специальными защитными очками. Некоторые же модели и вовсе идут с кабиной, чтобы исключить какой-либо шанс попадания отстрела на кожу.
Заключение
Лазерная маркировка — это надёжный способ нанесения информации на поверхность материала. Есть лазерные маркеры с СО2, оптоволоконными и ультрафиолетовыми излучателями. Сама система состоит из источника, сканатора и F-Theta линзы и блока управления (ЧПУ).
Если вам требуется помощь в выборе такого оборудования - оставьте заявку на нашем сайте или позвоните по номеру 8 (800) 777-17-87. Наши специалисты с удовольствием ответят на все интересующие вас вопросы и помогу сделать правильный выбор.
Частые вопросы
-
Чем лазерная маркировка отличается от гравировки?
В процессе лазерной гравировки луч заглубляется в материал, то есть испаряет его полностью, тогда как лазерная маркировка работает за счёт принципа изменения изменения самой структуры поверхности, без удаления вещества.
-
Можно ли с помощью лазерной маркировки наносить изображение на изогнутые поверхности?
Можно. Для этого есть несколько выходов:
1. Использовать маркер с модулем автофокуса. Такой будет сам корректировать фокус на поверхности материала в зависимости от её формы, из-за чего изображение получается качественным.
2. Использовать портативный маркер. Такое ручное оборудование позволяет подойти к заготовке под любым углом.
-
Есть ли ограничения по минимальному размеру текста или изображения при маркировке?
Ваше ограничение — это диаметр лазерного пятна. Луч не сможет сделать изображение меньше самого себя. Но с этой проблем большинство пользователей не сталкивается.
