  • Статья

Устройство станка с ЧПУ: не покупай такой станок, если хочешь зарабатывать

Как успешные производства избегают простоев? В статье расскажем об устройстве станка с ЧПУ, разберем распространенные ошибки при выборе оборудования и дадим советы, как выбрать качественный станок, который принесет прибыли с первых месяцев работы.

Содержание

Основные критерии выбора станка

При выборе станка с ЧПУ опирайтесь на следующие критерии: назначение, технология обработки, технические характеристики, экономические факторы.

Выбор по назначению

Зависит от материала, с которым собираетесь работать. Исходя из этого станки бывают многоцелевые и специализированные.

Специализированные

  • Станки по металлу. Технические характеристики — это основное, от чего нужно отталкиваться при выборе. Иначе вам может подойти как токарный, так и лазерный станок.
  • Станки по дереву. Выбирайте фрезерные станки, поскольку древесина требует высокой скорости резания для чистого среза без обгораний и сколов.
  • Станки по пластику. Фрезерный станок не опаляет материал, оставляет чистый рез без сколов, а разным фрезами можно работать с акрилом, ПВХ, поликарбонатом, композитами.

Многоцелевые

Эти станки используются для комплексной обработки изделий из металла, дерева, пластика, ПВХ.

Выбор по технологии

Различаются по технологии обработки материала или характеру выполняемых работ.

  • Фрезерные станки. Используют для обработки корпусных деталей: резать, сверлить и растачивать резьбу; выполнять контурное, плоское и ступенчатое фрезерования.
  • Лазерные станки. Лазерные станки обеспечивают высочайшую точность резки благодаря высокой концентрации мощности (до 10 000 000 Вт/см²) при минимальной толщине луча (0,1 мм).
  • Многофункциональные. Позволяют проводить несколько видов работ: фрезерные, токарные, расточные, сверление, нарезка резьбы.
  • Токарные станки. Используются для механической обработки деталей в процессе вращения. С помощью такого оборудования можно создать заготовки конической, цилиндрической или сферической формы.

Выбор по техническим характеристикам

Выбор станка с ЧПУ зависит от нескольких факторов:

  • Скорость работы и двигатель
  • Параметры рабочей поверхности
  • Мощность
  • Точность
  • Тип управления

Сегодня существует два типа управления фрезерных станков с ЧПУ: с помощью компьютера с установленным специальным ПО или специализированной автономной стойки.

Фрезерные станки с ЧПУ

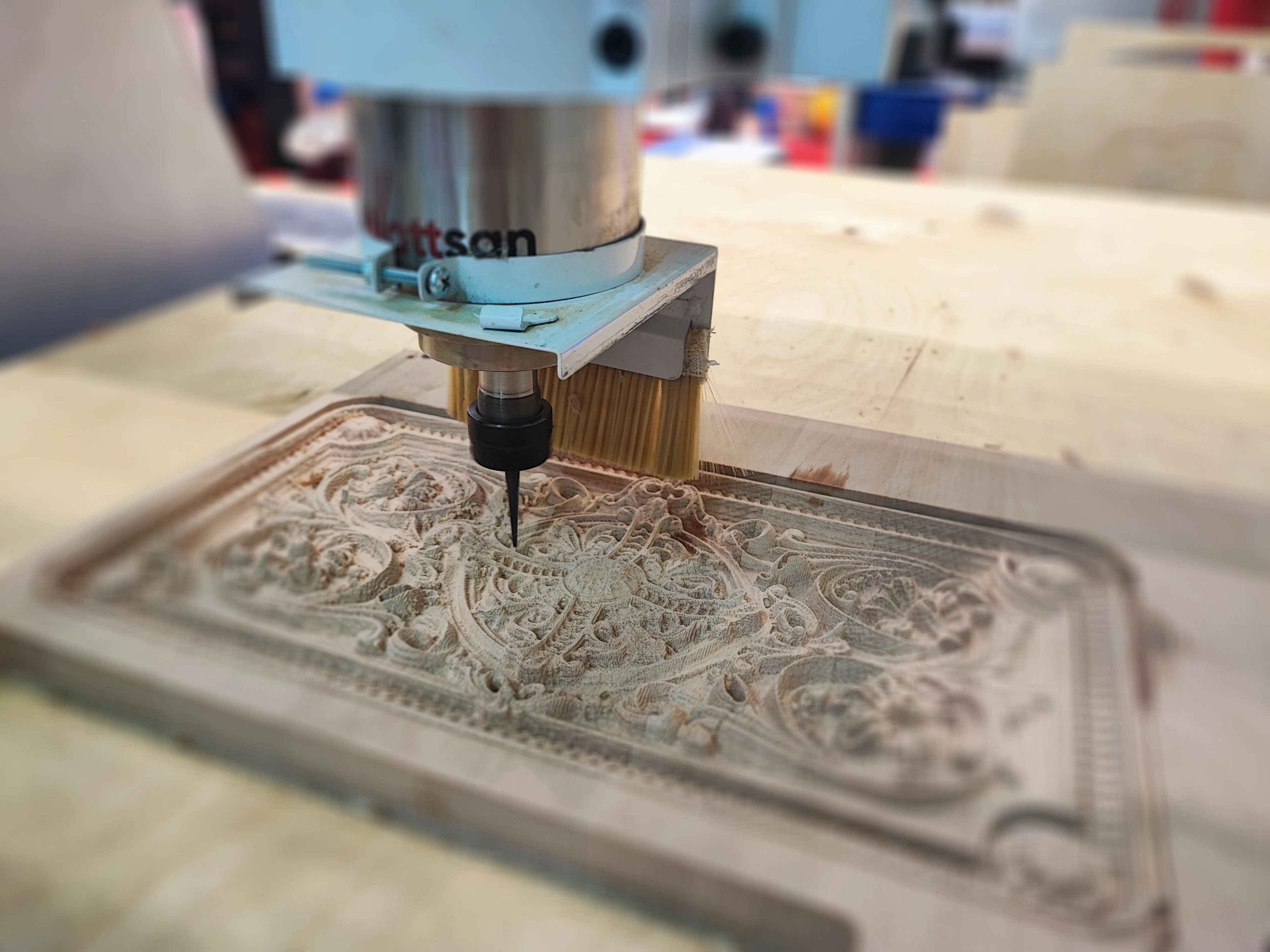

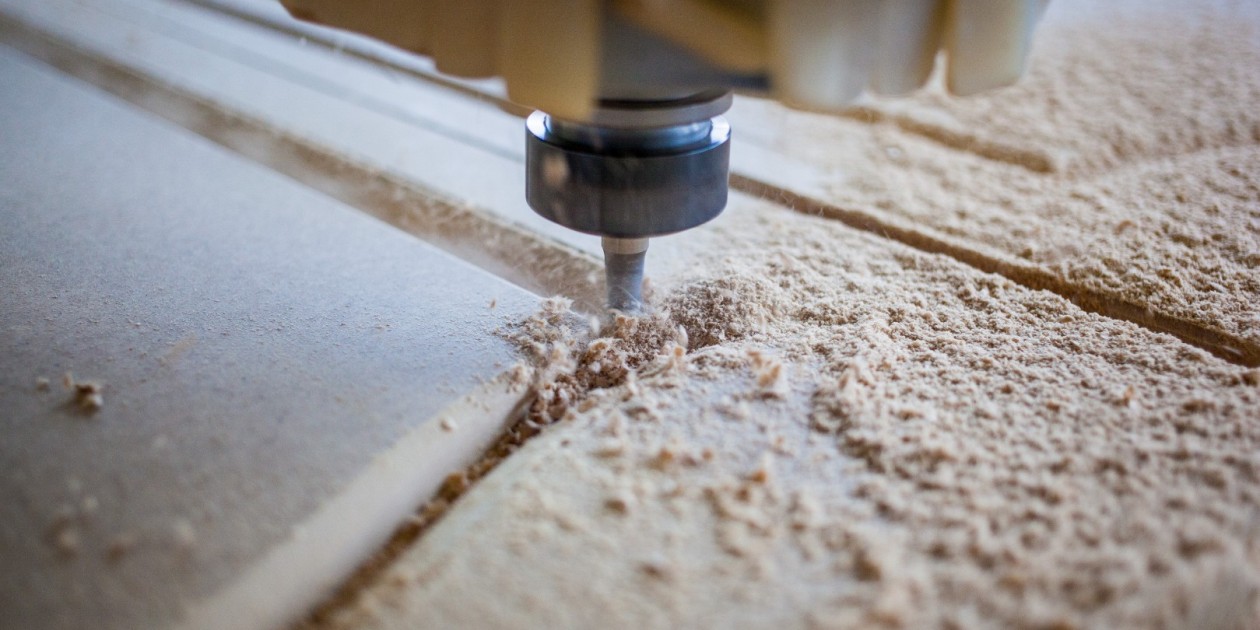

Фрезер обрабатывает древесину, пластик, композит и металлы. Благодаря этому фрезерные станки с ЧПУ применяются в мебельной, рекламной и машиностроительной сферах.

На сегодняшний день фрезерные станки с ЧПУ — одно из самых востребованных видов оборудования в промышленности. В этой статье мы разберем устройство фрезерного станка с ЧПУ, а также расскажем, как на нем можно зарабатывать.

Устройство фрезерного станка

  • Рабочее поле зависит от габаритов заготовок, объемов и доступного пространства. Компактные модели размером до 600×900 мм подходят для домашних мастерских, а крупноформатные (2000×3000–2100×4100 мм) — для серийного и потокового производства.
  • Станина и корпус. Только цельносварная термообработанная станина обеспечивает жесткость, исключает деформации и минимизирует вибрации, гарантирует точную обработку даже на высоких скоростях.
  • Портал. Прочный стальной портал рассчитан на работу с высокими нагрузками и способен выдерживать до 12 шпинделей одновременно. Чугунные боковые стойки придают дополнительную жесткость, исключают вибрации и повышают стабильность работы даже в условиях интенсивной эксплуатации.
  • Шпиндель. Для сверления и гравировки подойдет 1,5 кВт. Для фрезерования мягких пород дерева требуется 2,2–4,5 кВт. Твердые породы древесины и сложные резные работы требуют мощности от 3,5 кВт и выше.

Как выбрать шпиндель для фрезерного станка? Выбираем комплектующее по мощности и производителю.

  • Двигатель и редуктор. Выбор двигателя зависит от размеров рабочей зоны фрезерного станка. Для оборудования с полем до 1200×1200 мм подойдут шаговые двигатели. Если же рабочая зона превышает 2000×3000 мм, возможны два варианта: шаговые двигатели для стандартных задач или серводвигатели, если требуется высокая скорость и максимальная точность обработки.
  • Направляющие. Полированные валы экономичны и просты в установке, но при длине более метра могут прогнутся. Валы с опорой предотвращают провисание и выдерживают значительные нагрузки, но уступают по долговечности. Линейные направляющие обладают высокой жесткостью, равномерно распределяют нагрузку и обеспечивают плавный ход, что делает их оптимальным решением для профессиональных моделей.
  • Система охлаждения. Воздушное охлаждение развивает скорость до 18 000 об/мин, но сопровождается повышенным уровнем шума и ограничивает перемещение по оси Z. Жидкостное охлаждение работает тише, достигает 24 000 об/мин и подходит для обработки твердых материалов, включая металлы.

Дополнительные опции

Фрезерные станки с ЧПУ могут быть оснащены дополнительными функциями для эффективной работы:

  • Система аспирации — устраняет стружку и пыль, улучшая обзор рабочей зоны и сохраняя чистоту.
  • Подача СОЖ — снижает нагрев, уменьшает износ инструмента и повышает качество обработки.
  • Поворотное устройство — открывает возможность обработки нестандартных заготовок и выполнения сложных фрезеровочных операций.

Узнайте об основных функциям СОЖ, какие проблемы могут возникнуть и как их избежать в статье «Как СОЖ влияют на производительность фрезерования».

Станки дешево: груда металлолома через год

Мягкий корпус, неизвестные бренды и отсутствие гарантии — верный путь к частым поломкам. Без поддержки производителя ремонт может стать дорогим и бесполезным. В худшем случае, станок превратится в бесполезный металл, а покупатель потеряет не только деньги, но и время. Рассмотрим, какой станок брать нельзя.

  • Корпус из пластика, дерева или тонкого алюминия не выдерживает нагрузок, усиливает вибрации и снижает точность. Деревянная рама — это еще и риск пожара. Такой станок либо быстро деформируется, либо сгорит при перегреве.
  • Портал из легкого алюминия не удержит шпиндель, скорость обработки сильно увеличиться и появится брак. Со временем портал неизбежно деформируется.
  • Недостаточная мощность шпинделя. Слабый шпиндель снимает лишь верхний слой, перегревается на плотных материалах и ломает фрезу. В серийном производстве быстро выйдет из строя, поставив под угрозу всю работу.
  • Цилиндрические направляющие плохо держат нагрузку, быстро изнашиваются и теряют точность. В серийном производстве деформируются уже после первых партий и полностью выведут станок из строя.

Чтобы станок не превратился в металлолом всего через год работы, выбирайте качественное оборудование. Разбираем, как выбрать фрезерный станок с ЧПУ.

Неизвестные бренды комплектующих

Это еще одна серьезная проблема дешевых станков. Неизвестные комплектующие представляют риск для бизнеса:

  1. У таких производителей нет необходимого опыта и репутации. Это приводит к низкому качеству продукции и быстрому износу оборудования.
  2. Отсутствие гарантии со стороны производителя станет серьезной проблемой, если возникнет поломка или необходимость в ремонте — такие компании чаще всего не предоставят необходимые запчасти или обслуживание.
  3. Если завод с комплектующими, прекратит свою деятельность, найти замену для специфических и уникальных деталей будет невозможно.

В результате оборудование быстро выйдет из строя, а вложения окажутся бесполезными. Экономия на качестве сегодня приведет к серьезным финансовым потерям завтра.

Прибыльный станок: как выбрать фрезерный станок

  1. Определите задачи и тип обрабатываемых материалов. Для обработки древесины, пластика и мягких материалов достаточно шпинделя мощностью 2,2–4,5 кВт. Если предстоит работа с металлом или твердыми породами дерева, потребуется мощность от 3,5 кВт и выше.

Для небольших заготовок (до 600×900 мм) подойдут мини-станки, например, Wattsan 0609 MINI. Крупногабаритные материалы и серийное производство требуют станков с рабочим полем 2000×3000 мм и более, таких как Wattsan M3 2030.

  1. Выберите подходящие направляющие:
  • Полированные валы — бюджетный вариант, но плохо переносят большие нагрузки.
  • Валы с опорами — устойчивее, но со временем изнашиваются быстрее.
  • Линейные направляющие — оптимальны для профессионального оборудования, обеспечивая максимальную точность и надежность.
  1. Определитесь с типом шпинделя
  • Воздушное охлаждение дешевле, но отличается высоким уровнем шума и подходит для средних нагрузок.
  • Жидкостное охлаждение эффективнее при интенсивной работе, тише в эксплуатации и позволяет обрабатывать более твердые материалы.
  1. Проверьте систему управления. Популярные системы CypCut, NcStudio, Mach предлагают интуитивно понятный интерфейс, гибкие настройки параметров резки, оптимизацию чертежей и защиту от столкновений.
  2. Оцените конструкцию станка. Станина должна быть устойчивой и прочной, чтобы минимизировать вибрации и сохранить точность обработки. Лучший вариант — цельнометаллические конструкции, особенно с чугунными элементами, которые обеспечивают высокую жесткость.
  3. Обратите внимание на качество комплектующих. Лазерные головы RayTools или BOCI гарантируют высокое качество резки, а также упрощают поиск запасных частей и сервисное обслуживание.

Совет:

Перед покупкой обязательно проконсультируйтесь со специалистом. Это поможет подобрать оптимальную модель с учетом ваших задач, бюджета и требований к производительности.

Особенности станков с конфигурацией M1

Фрезерные станки M1 в сравнении с серией А1 — профессиональные модели с высокой точностью и долговечностью, рассчитанные на сложные задачи и твердые материалы.

  • Серия A1 — подходит для обработки мягких материалов, таких как МДФ, пластик, композиты и мягкие породы древесины.
  • Серия M1 — рассчитана на твердые древесные породы (дуб, ясень, бук) и мягкие металлы (алюминий, латунь).

Преимущества станков M1:

  • Высокий портал (300 мм по оси Z). Позволяет работать с крупными заготовками, что особенно важно при глубокой резьбе и объемной обработке.
  • Планетарные редукторы. Изготовлены из металла, равномерно распределяют нагрузку, обеспечивают стабильность работы. Компактны и эффективно передают высокий крутящий момент. Не растягиваются и не рвутся, в отличии от ременной передачи.
  • Мощные драйверы Leadshine. Обеспечивают точность перемещений, стабильную работу и увеличенный срок эксплуатации.
  • Увеличенные рельсы. Выходят за пределы рабочего поля, что позволяет обрабатывать крупногабаритные заготовки. Улучшают устойчивость конструкции и минимизируют вибрации во время работы.
  • Прочная и жесткая конструкция. Исключает вибрации даже при высоких скоростях. Позволяет выполнять точную обработку сложных деталей.

Wattsan M1 2040

— это высокопроизводительное ЧПУ-оборудование, которое идеально подходит для масштабного производства.

  • Рабочее поле: 2100×4100 мм — оптимально для обработки больших заготовок.
  • Способен работать «в глубину» — позволяет выполнять 3D-резьбу, сложные узоры и объемные элементы.
  • Легко справляется с обработкой твердых пород дерева — дуб, ясень, бук, граб.
  • Фрезерует мягкие металлы — подходит для работы с алюминием и латунью.
  • Усиленный портал — повышает точность при резке плотных материалов
  • Поддержка от 1 до 12 шпинделей — удобное решение для серийного производства, например, при изготовлении фасадов мебели или оконных рам.
  • Мощный 6-киловаттный шпиндель — с легкостью режет толстые деревянные панели и мягкие металлы.

Wattsan A1 1313

— среднеформатный фрезерный станок с рабочим полем 1300x1300 мм предназначен для выполнения производственных задач.

    • Подходят для обработки пластика, алюминия и других материалов. Они широко используются на крупных предприятиях, например, на мебельных фабриках, для обработки пластиковых или алюминиевых элементов в производстве мебели и интерьерных решений.
    • Поворотное устройство позволяет выполнять качественную круговую фрезерную обработку, например, резные рамы для картин или сложные элементы карнизов.
    • Станок оснащен шпинделем мощностью 2,2 кВт. Есть возможно поставить шпиндель мощность 3,5 кВт для обработки плотных и твёрдых материалов.
    • Максимальная высота подъёма шпинделя по оси Z — 20 см. Это делает станок удобным для работы с объемными заготовками.

Заключение

Выбирайте надежные фрезерные станки из нашего ассортимента. Оборудование Wattsan обеспечивает долговечность и работу без перебоев, закрывая цикл работы с обработкой материала!
