Виды и способы сварки металла: классификация и выбор метода

Способы сварки металла делятся на термические, механические и термомеханические. Выбор метода зависит от материала, толщины заготовки и требований к шву. Сварка взрывом, трением, газом или лазером - каждый способ имеет свою оптимальную область применения.

В этой статье разберём классификацию, технические особенности и критерии выбора для вашего производства.

Что такое сварка металла

Сварка - это процесс соединения двух материалов под воздействием температуры, трения или давления с образованием неразъемного соединения (сварочного шва). Неразъемным это соединение называется потому, что разобрать его без разрушения невозможно - в отличие, например, от болтового соединения. Прочность шва обеспечивается межатомными связями, возникающими между металлами в зоне сварки.

Процесс сварки можно разделить на три основных этапа:

• Оказание воздействия. Это может быть механическое, термомеханическое или полностью термическое влияние.
• Деформация кромок и материала в зоне сварки.
• Соединение кромок и образование шва.

Остывшее соединение получается прочным и имеет такие же свойства, как и основные металлы.

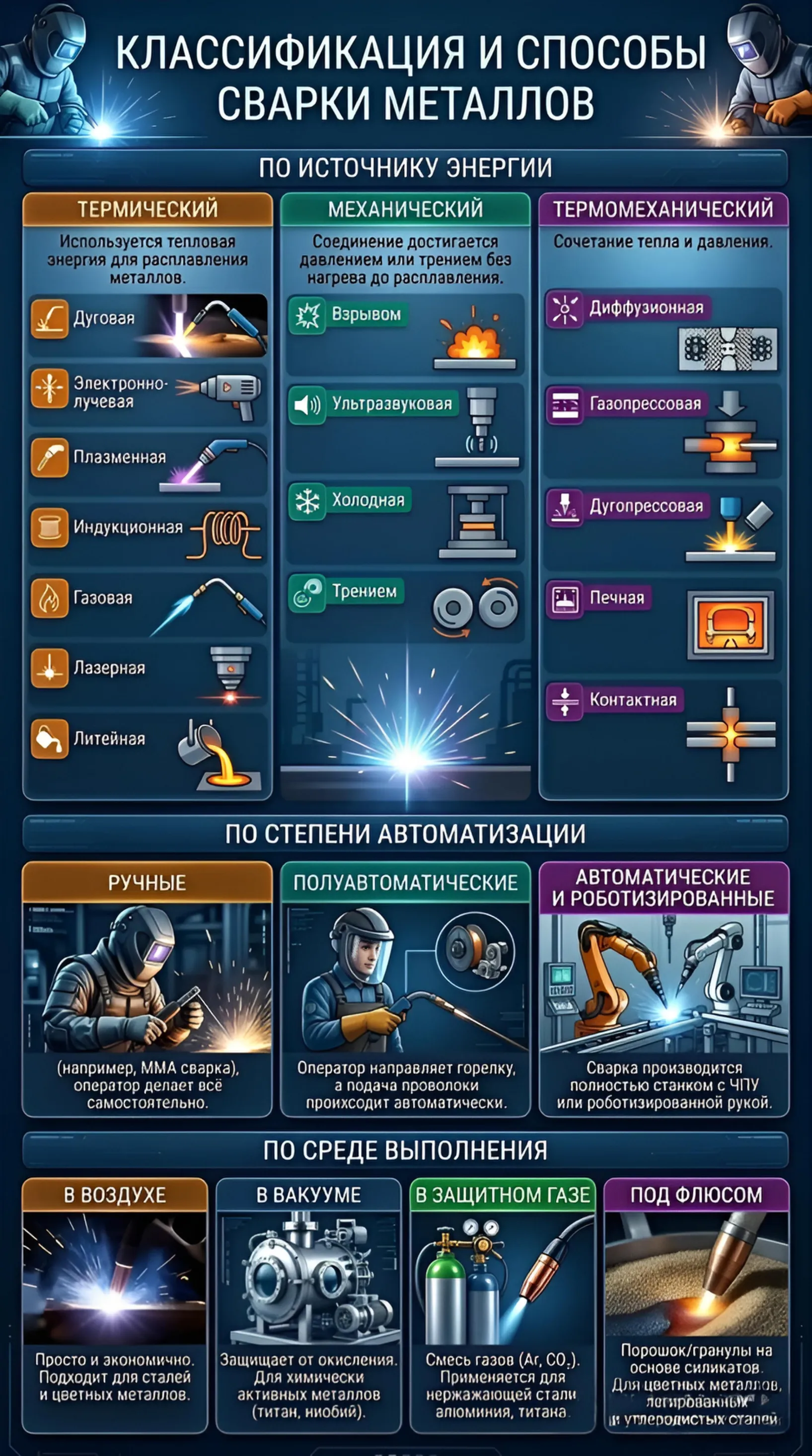

Классификация и способы сварки металлов

По источнику энергии

Способы сварки металла можно разделить по тому, какая форма энергии применяется для образования сварного шва. Выделяется три основных:

• Термический. Используется тепловая энергия для расплавления металлов.
• Механический. Соединение достигается давлением или трением без нагрева до расплавления.
• Термомеханический. Сочетание тепла и давления.

Тип	Подвиды
Термический	Дуговая Электронно-лучевая Плазменная Индукционная Газовая Лазерная Литейная
Механический	Взрывом Ультразвуковая Холодная Трением
Термомеханический	Диффузионная Газопрессовая Дугопрессовая Печная Контактная

По степени автоматизации

Современные способы сварки классифицируются по уровню автоматизации:

• Ручные

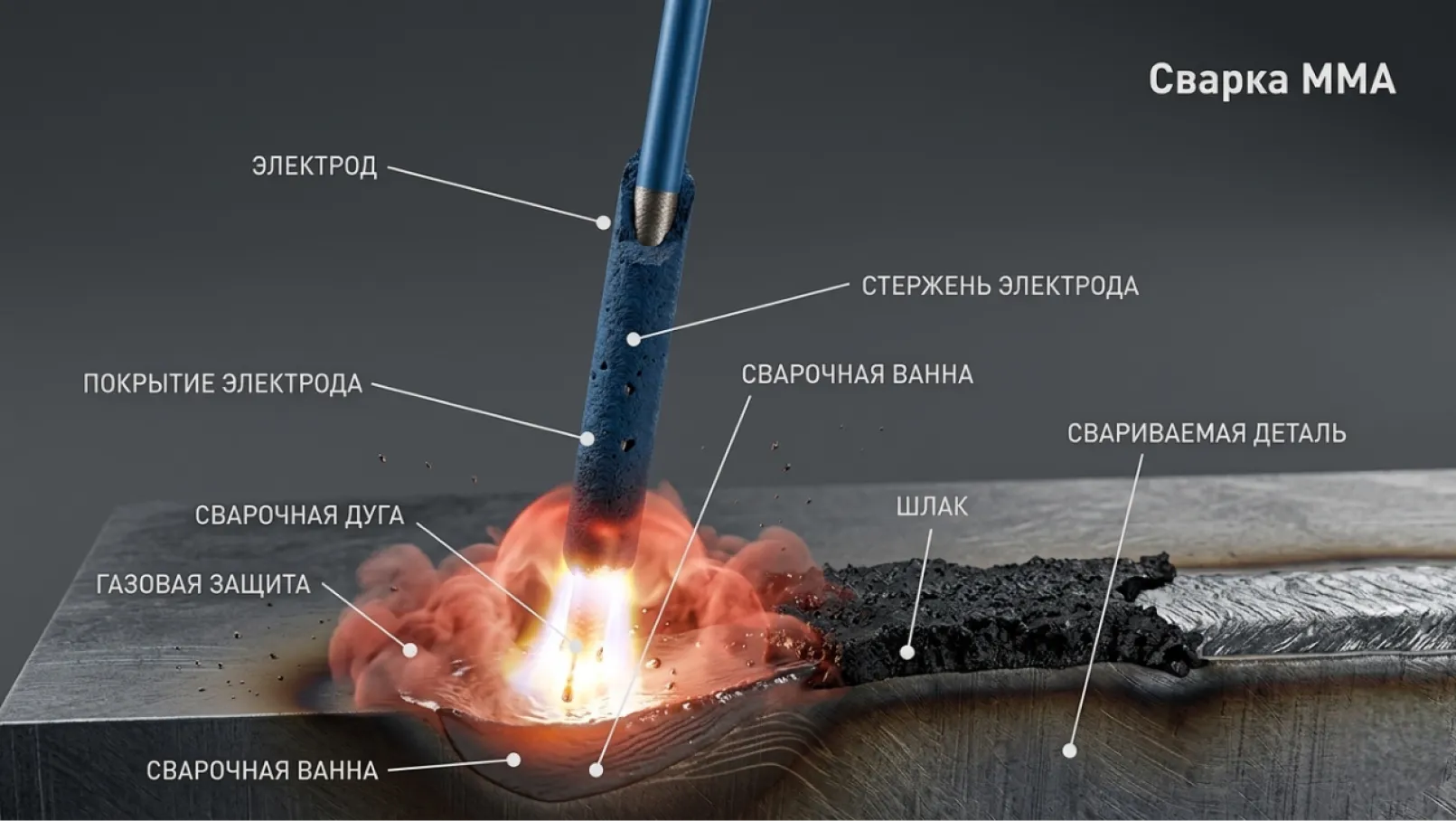

Самый простой пример: это использование сварочной дуги с электродом (MMA сварка), когда оператор делает все самостоятельно.

• Полуавтоматические

Оператор направляет горелку, а подача проволоки происходит автоматически.

• Автоматические и роботизированные

Сварка производится полностью станком с ЧПУ или роботизированной рукой.

По среде выполнения

• В воздухе

 Это самый простой и экономичный вариант. Подходит для сталей, включая нержавеющую, и цветных металлов.

• В вакууме

Защищает от окисления и позволяет работать с химически активными металлами - титаном, ниобием, танталом, молибденом и другими материалами, которые при контакте с воздухом быстро деградируют.

• В защитном газе

Сварка в защитном газе применяется при работе с нержавеющей сталью, алюминием, титаном, магнием и сплавами из этих металлов.

• Под флюсом

Флюс - порошкообразный или гранулированный материал на основе силикатов. Защищает зону сварки и применяется для цветных металлов, легированных и углеродистых сталей.

• Комбинированная защита

Основные виды сварки металлов

Рассмотрим подробнее основные виды сварки металлов, их технические характеристики и сферы применения:

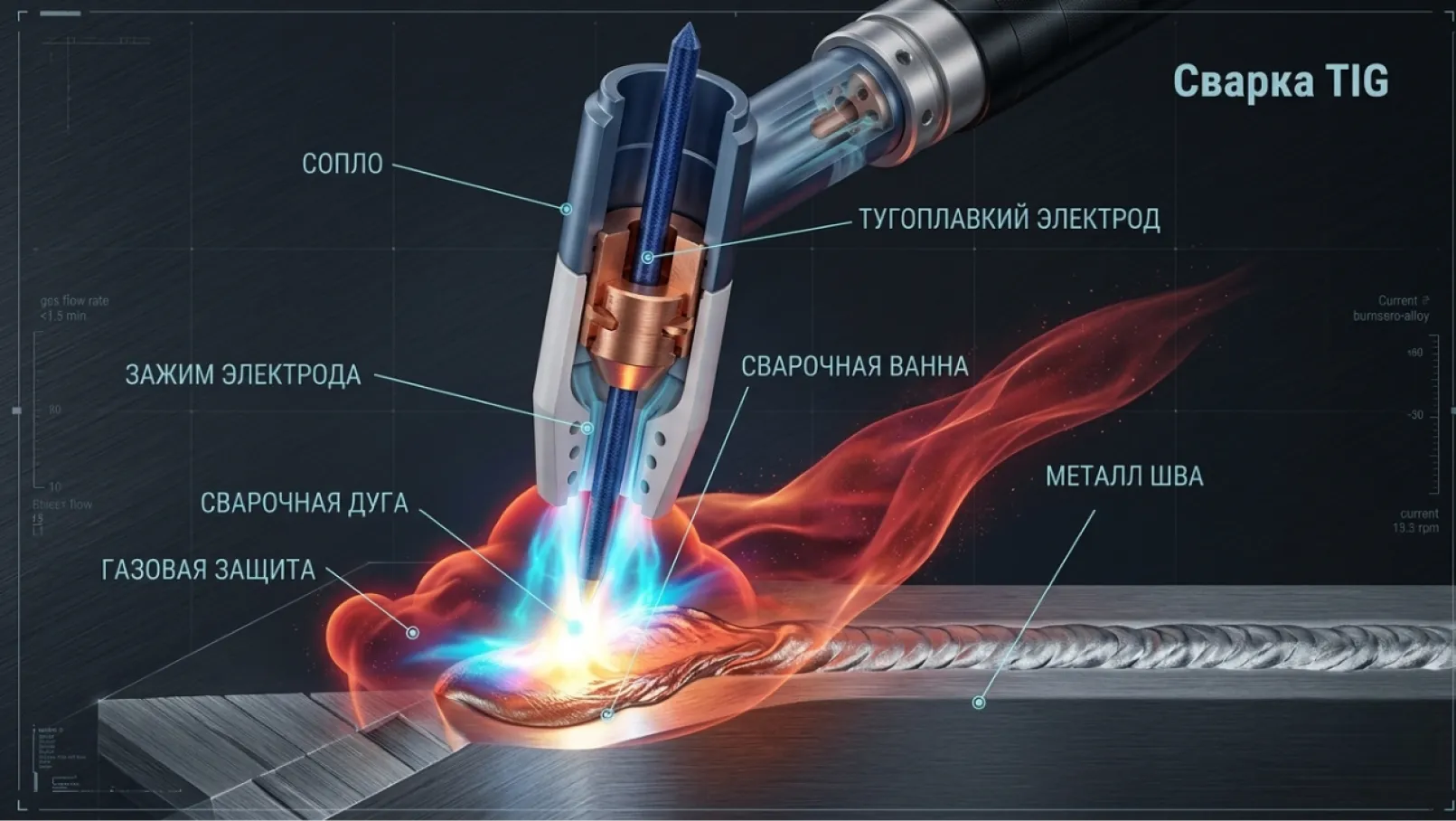

Технические особенности

TIG работает в двух режимах - на постоянном и переменном токе. Это позволяет адаптировать аппарат под разные металлы.

• Постоянный ток. Обеспечивает глубокое проплавление, подходит для сварки сталей и нержавейки.
• Переменный ток. Работает этот режим следующим образом: на электрод поочередно передаются плюс и минус.Чередование полярностей дает важный эффект: в полупериоде обратной полярности происходит катодное очищение - разрушение оксидной пленки на поверхности металла. Именно поэтому TIG на переменном токе - основной метод сварки алюминия и его сплавов.

Области применения

• Сварка чугуна и других черных металлов, нержавеющей стали, меди, алюминия и никелевых сплавов.
• Стыковые швы, сварка труб (в том числе неповоротных), корневые проходы.
• Металлы толщиной от 0,3 мм до 6-8 мм. Это самые распространенные толщины, но TIG может работать и с более толстыми материалами.

Преимущества и недостатки

+  Универсальность - варит практически все металлы.
+   Качество шва. Если сравнивать с MMA, TIG дает более аккуратный и прочный шов.
+   Контроль сварочной ванны. Благодаря тому, что проволока подается оператором, а нагрев легче контролировать, можно избежать деформаций и ошибок.
+   Никакого шлака, так как электрод не плавится.

–    Малая производительность. TIG-сварка характеризуется меньшей скоростью наплавки по сравнению с MIG/MAG, что связано с ручной подачей присадочного материала и необходимостью точного контроля сварочной ванны.
–  Более высокая стоимость оборудования и расходных материалов (аргон высокой чистоты), по сравнению с MMA.
–  Процесс TIG-сварки требует стабильной газовой защиты сварочной ванны. Даже незначительные воздушные потоки могут нарушить экранирование аргоном, что приводит к окислению металла и дефектам шва. Поэтому сварка TIG наиболее эффективна в закрытых помещениях или при использовании защитных экранов.

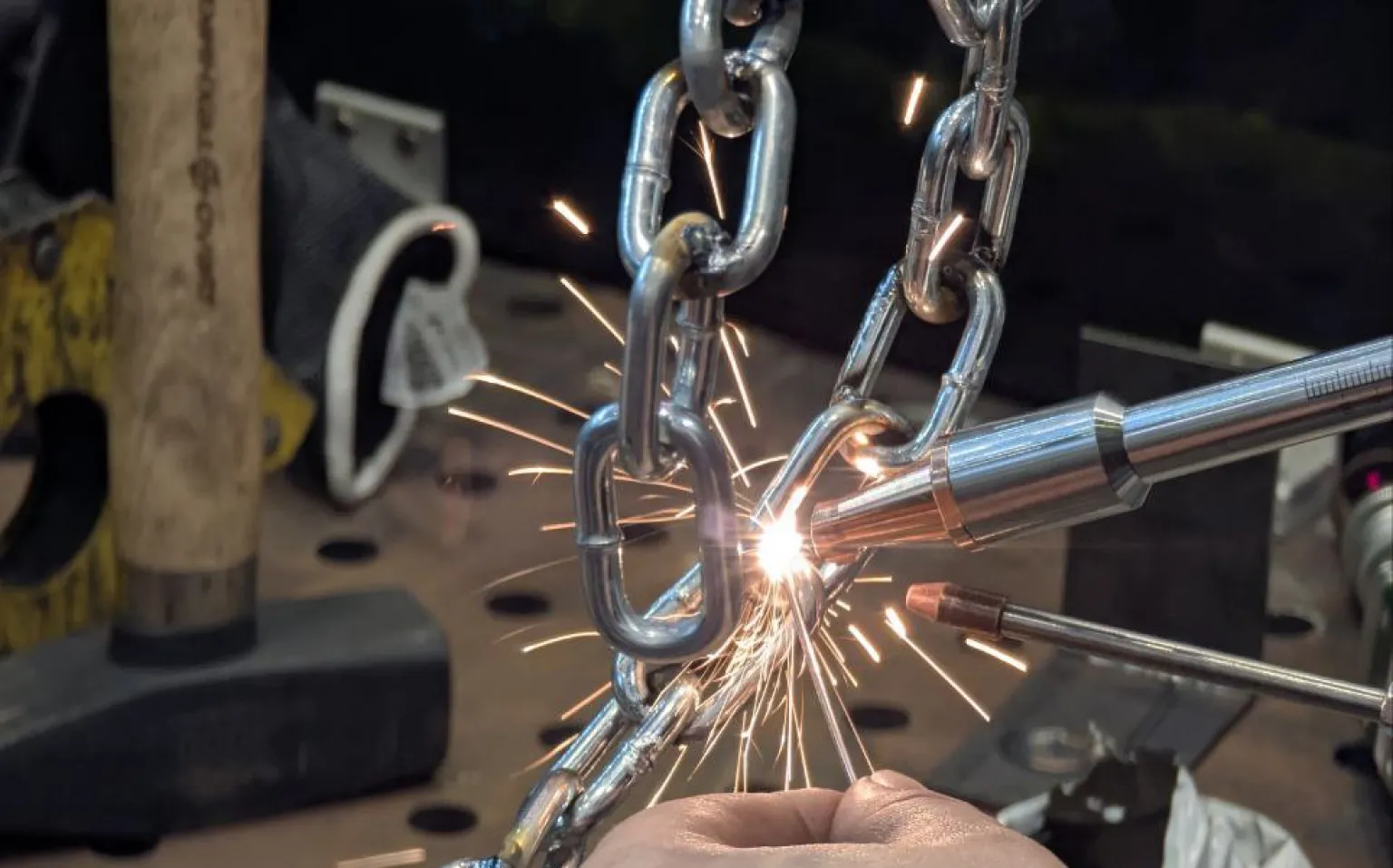

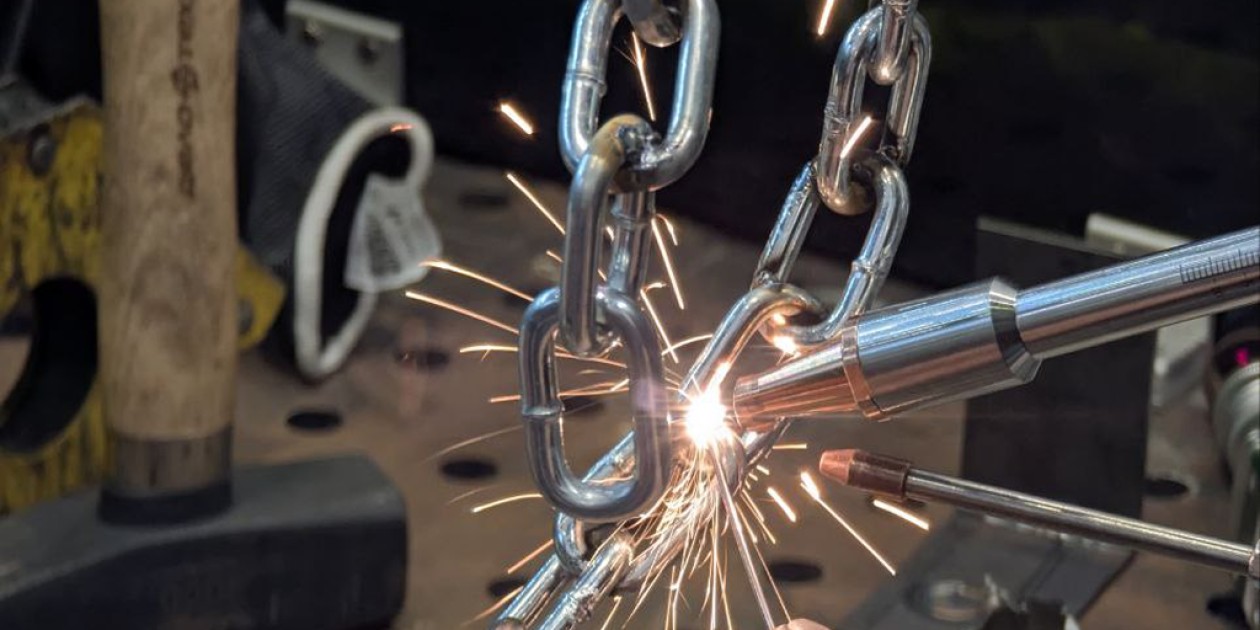

Управление осуществляется оператором через пистолет с линзой (ручная сварочная голова), подключенный к аппарату с контроллером.

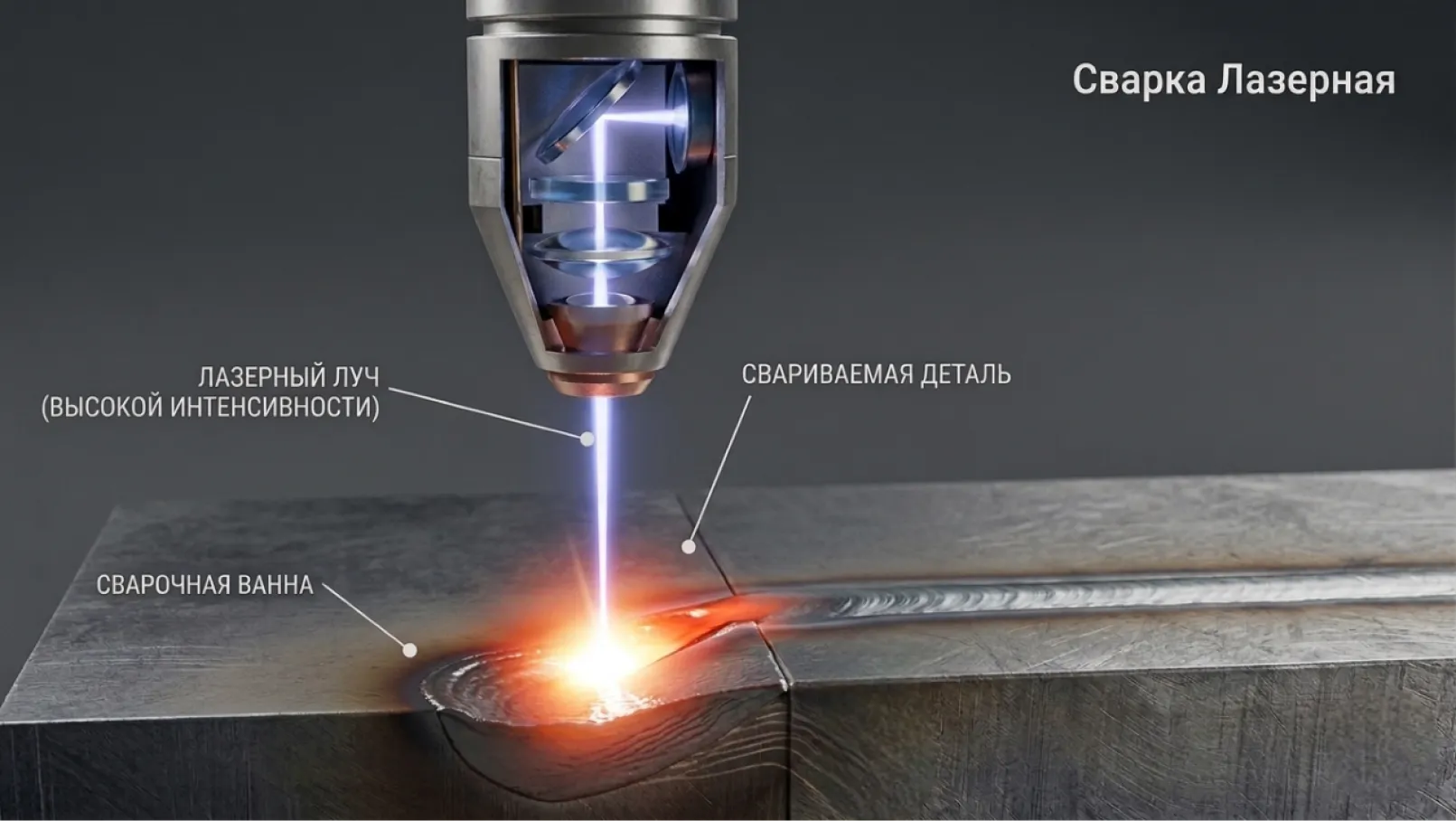

Технические особенности

После фокусировки диаметр лазерного пятна может составлять менее 1 мм - вплоть до 0,2 мм, в зависимости от производителя и типа источника. Это обеспечивает исключительно точное и локализованное тепловое воздействие.

Многие аппараты лазерной сварки комплектуются несколькими функциями: сварка, полноценная очистка и очистка швов, резка. Это удобно для небольших производств, однако лазерная резка в ручном исполнении не заменит специализированный металлорежущий станок с ЧПУ по точности и производительности.

Области применения

• Сварка нержавеющей и углеродистой стали, меди, латуни, титана, никелевых сплавов.
• Точечная сварка, сварка тонких листов металла, требующих точного контроля тепла. Средняя толщина листов для ручной сварки: 1–7 мм. Промышленные лазерные сварочные комплексы могут обрабатывать до 25-30 мм толщины.
• Сварка всех видов швов.

Преимущества и недостатки

+  Минимальное термическое воздействие. Благодаря высокой точности и стабильности излучения, нагрев получается локализовать. В итоге, деформации и повреждения минимальны или отсутствуют вовсе
+   Аккуратный и чистый шов без постобработки
+   Эффективная работа с металлами малой и средней толщины (от 1 мм до 10 мм)
+   Высокая скорость. Лазерная сварка может предоставить большую скорость работы. На некоторых экспериментах цифры со сравнением лазерной сварки и TIG/MIG/MMA показывали преимущество в 2–5 раз быстрее
+   Работа в любом положении

–   Цена. Лазерные сварочные аппараты ощутимее дороже других способов сварки
–  Работа с толстыми заготовками. Для толстых заготовок (более 10–12 мм) предпочтительны MIG.

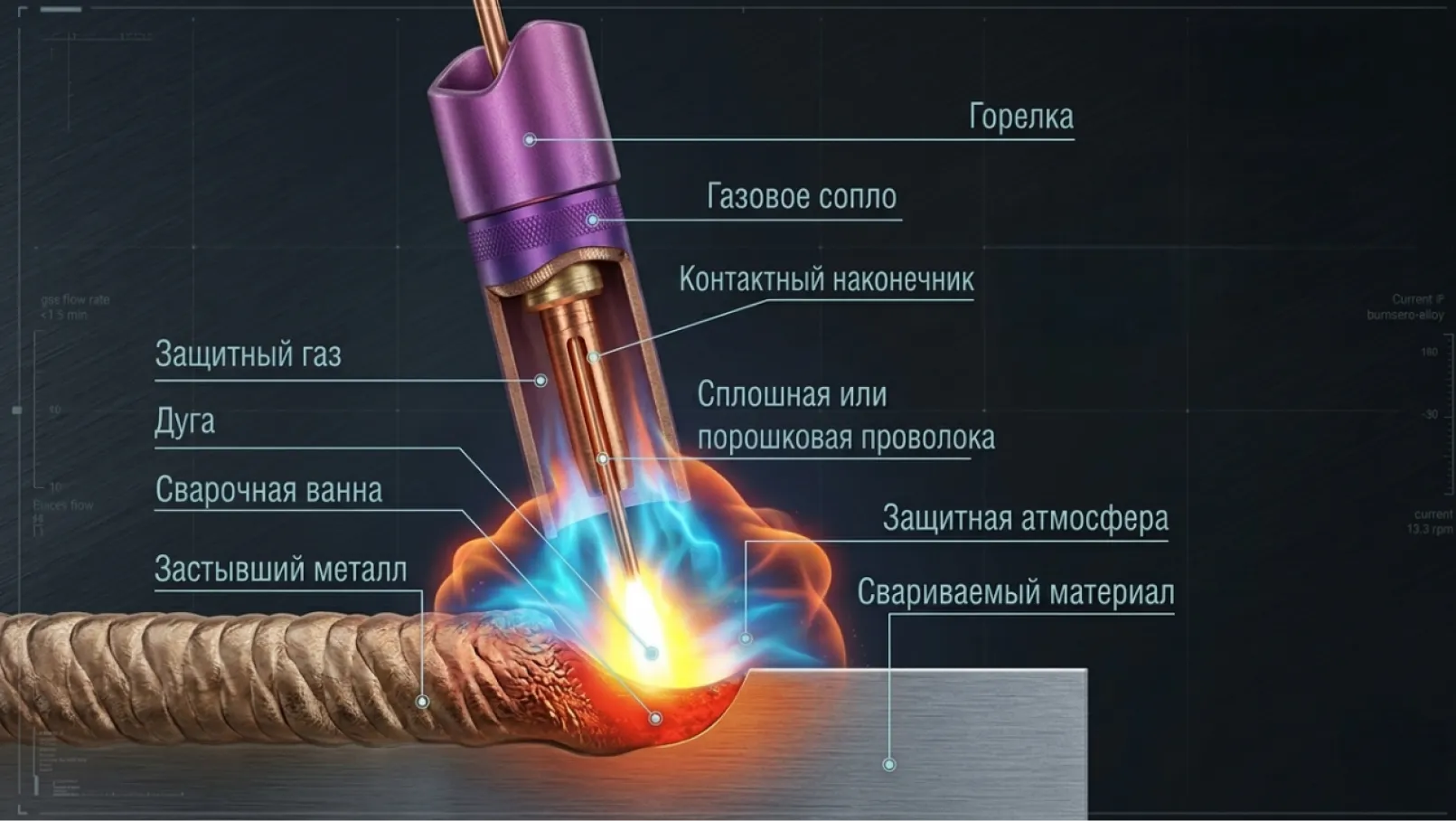

Полуавтоматическая сварка (MIG и MAG)

Технические особенности

Разница между MIG и MAG - в типе защитного газа:

• MIG (Metal Inert Gas) - применяется инертный газ (аргон, гелий или их смеси). Используется для сварки алюминия, меди, титана, никелевых сплавов и нержавеющих сталей
• MAG (Metal Active Gas) - применяется активный газ (CO₂) или смеси аргона с CO₂/кислородом. Подходит для углеродистых и низколегированных сталей

Области применения

• Так как MIG использует инертный защитный газ, аргон или гелий, он применяется для работы с медью, титаном, алюминием или никелем и их сплавами.
• При MAG используется активный газ, углекислый или кислород, или смеси газов (аргон с кислородом).
• Толщина заготовок - от 1 мм и больше. Хорошо работает с толстыми материалами.

Преимущества и недостатки

+  Меньше временных затрат. Не нужно заменять электроды, можно просто сразу использовать проволоку.
+   Качество и прочность. MIG и MAG часто применяются в строительстве в строительстве, автомобильной промышленности или судостроении.
+   Работа в любом положении.
+   Хорошая производительность. У этого метода скорость работы выше, чем у TIG и MMA.

–    Чувствительность к ветру и сквознякам, как и у TIG.
–  Разбрызгивание металла требует постобработки шва.
–  Большая зона термического воздействия. Тонкие металлы варить с помощью MIG затруднительно.

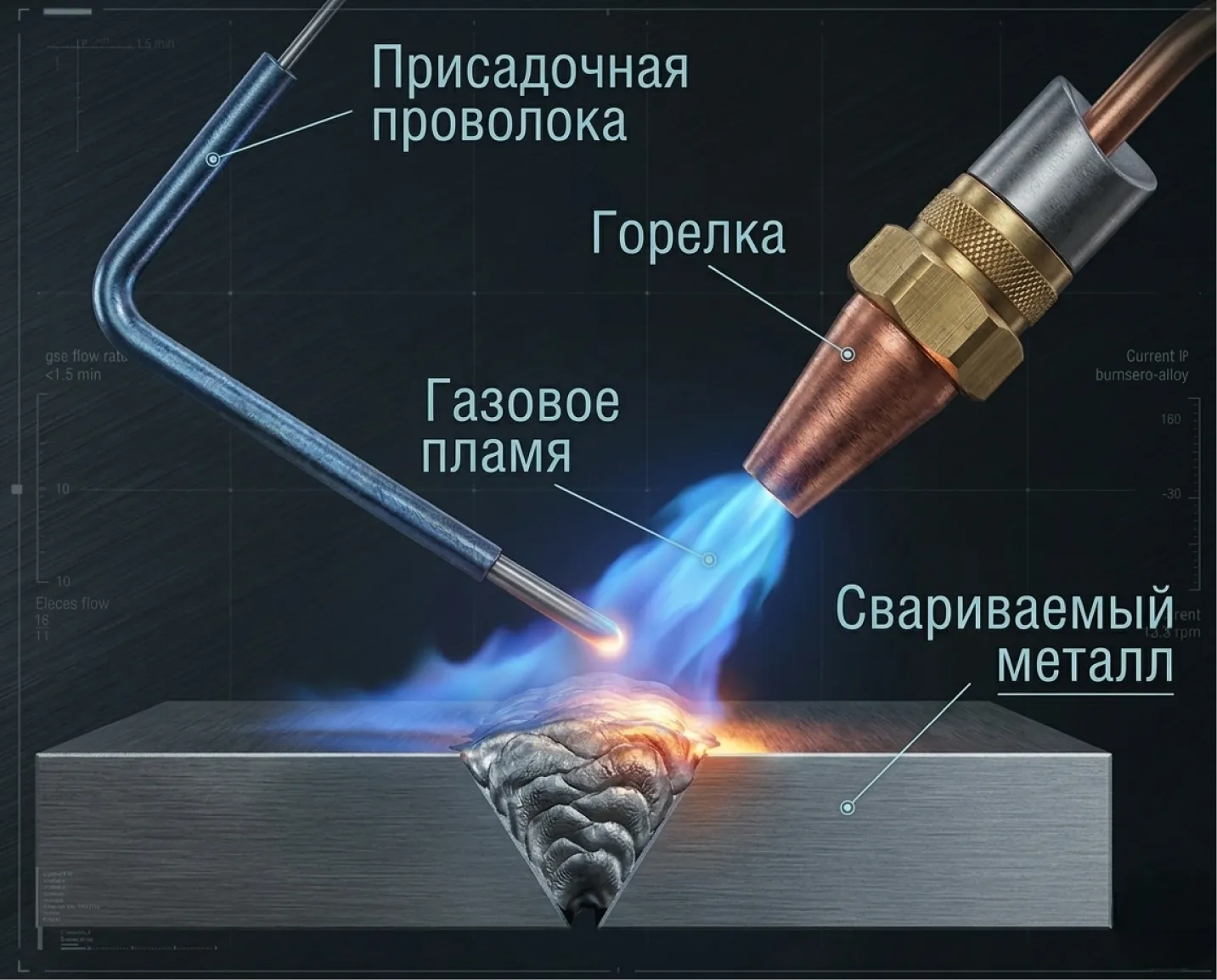

Технические особенности

Есть много видов газовой сварки по типу используемого газа.

Варианты газов:

• Ацетилен. Имеет самую высокую температуру при горении (до 3200°C). Отличается постоянным и интенсивным пламенем.
• Пропан. Температура около 2400-2500°C. Пламя менее интенсивное.
• Водород. Температура в диапазоне 2800–2900°C. Его особенность в том, что он не оставляет нагара.
• Метан. Температура до 2800°C. Менее интенсивен при воспламенении.

Области применения

• Полевые условия и объекты без стабильного электроснабжения.
• Пайка, работа с тонкими металлами (оптимальная толщина - до  5мм).
• Хорошо работает с соединением разнородных металлов.

Преимущества и недостатки

+  Цена. Оборудование для газовой сварки дешевое
+   Хорошее качество для работы с тонкими листами.
+   Мобильность и простота в использовании. Ей не нужно подключение к электричеству.

–    Цена расходников. Если сама сварка дешевая, то используемые для нее газы дорогие.
–  Низкая производительность. Газовая сварка медленная, поэтому уступает TIG или лазерной сварке.
–  Трудности с толстыми заготовками - высокий риск деформации.
–  Опасность при работе с газами. Работа ведется с взрывоопасными веществами. Требуется строгое соблюдение правил безопасности.

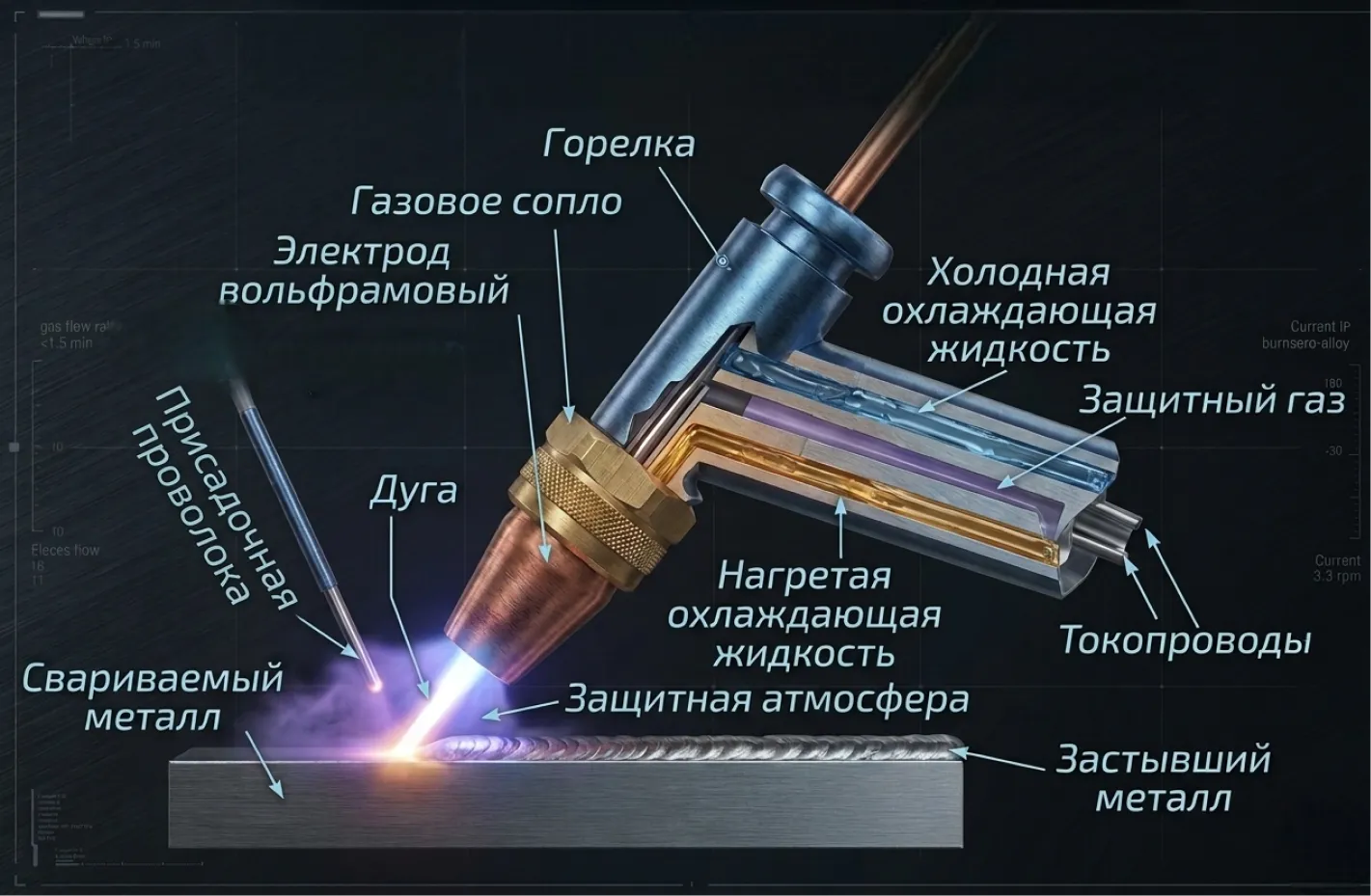

Технические особенности

Температура плазменной дуги составляет 10 000–20 000°C. Это значительно выше, чем у любого другого распространенного метода сварки, и позволяет работать с большими толщинами металла.

По мощности тока различают три режима:

• Микроплазменная (до 50 А) — для металлов толщиной до 1,5 мм.
• Средний ток (50–150 А) — для металлов до 16 мм.
• Большой ток (от 150 А) — для металлов от 16 мм до 50–80 мм.

Области применения

• Подходит для всех металлов и их сплавов.
• Металлы толщиной от 1 мм до 50-80 мм.
• Промышленные способы сварки требуют значительных инвестиций. Оборудование дорогое и требует четкого соблюдения правил эксплуатации.

Преимущества и недостатки

+  Высокая производительность. Плазма имеет высокую скорость работы по сравнению с TIG/MIG/MAG с преимуществом в 2–3 раза.
+   Аккуратные швы. Плазменная сварка дает точные и аккуратные швы.
+   Работа с неподготовленными поверхностями.
+   Работа с большими толщинами.

–   Высокая температура. Это как плюс, так и минус, который может привести к перегреву и деформации при некорректной настройке.
–  Цена. Плазменные сварочные аппараты дорогие, и их чаще всего приобретают производства.
–  Расходы на плазмообразующий газ.

Сварка трением. Одна деталь вращается или совершает линейные колебания, пока к ней прижата вторая. Трение разогревает металл и разрушает оксидную пленку. При достижении нужной температуры вращение останавливается, а давление резко увеличивается - происходит сварка.

Технические особенности

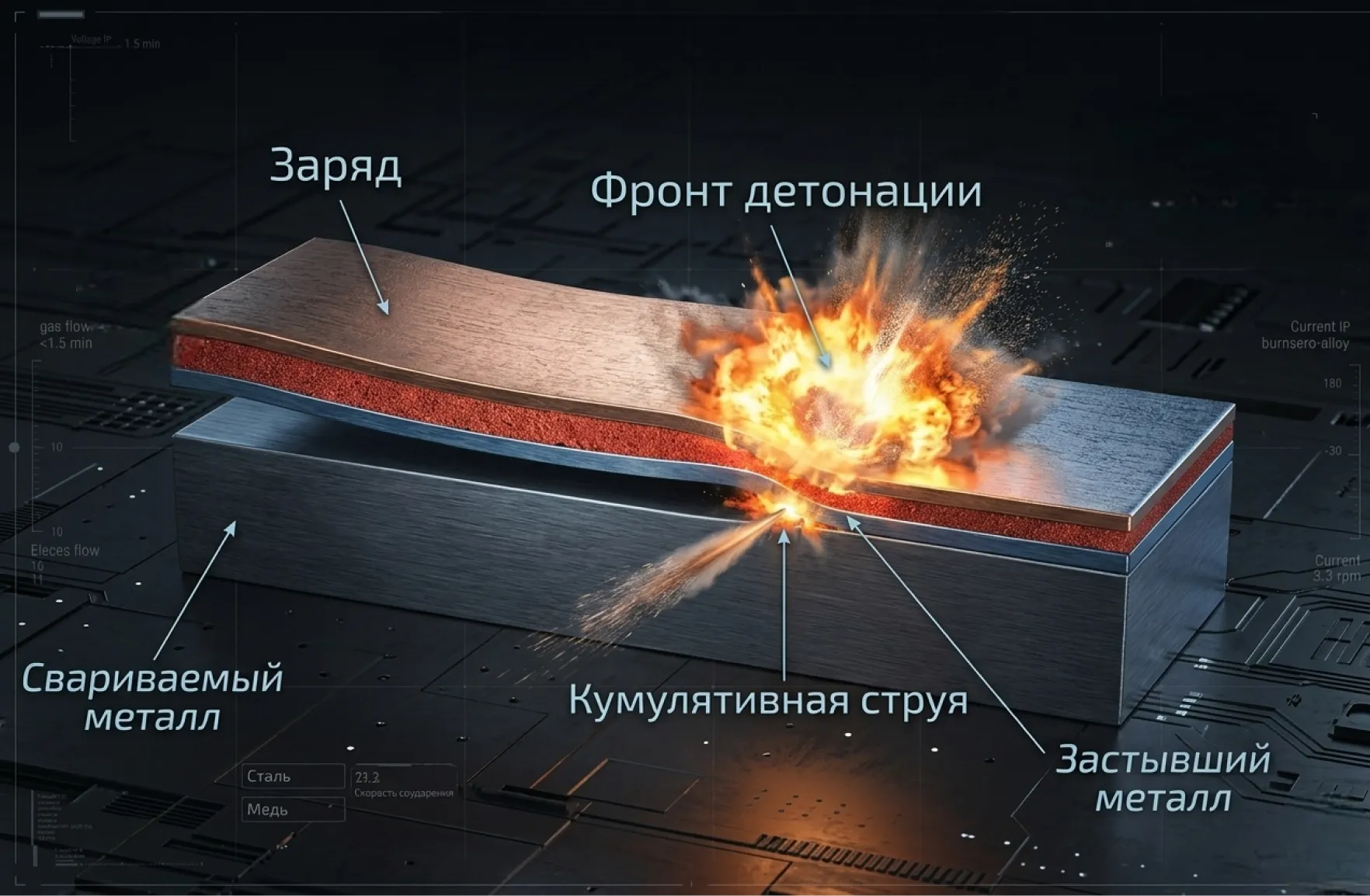

Сварка взрывом. При взрыве образуются ударные волны, а осколки могут навредить окружающим. По этой причине этот способ сварки проводится на полигонах или взрывных камерах лицензионными инженерами.

Сварка трением. Процесс занимает не больше 30 секунд для линейной сварки (для больших деталей время может быть намного больше). Однако при сварке трением обязательно образуется грат, то есть нужна постобработка.

Области применения

Оба метода применяются там, где другие виды сварки не справляются: при соединении разнородных металлов (сталь + алюминий, титан + сталь), при очень больших толщинах или особых требованиях к качеству соединения.

• Стали, алюминий, титан и его сплавы, легированные металлы.
• Производство биметаллических изделий, трубных переходников, авиационных компонентов.

Преимущества и недостатки

+  Неограниченная толщина металла
+   Работа со сложными металлами
+   Работа с разнородными металлами
+   Высокая производительность

–    Сложность процесса. Нужен сертифицированный профессионал для работы с этими методами.
–  Особые условия и оборудование. Сварку взрывом нельзя проводить в обычном цеху. Для сварки трением же нужен специальный комплекс с ЧПУ.
–  Высокая стоимость.

Как выбрать оптимальный способ сварки

Выбирая оптимальные способы сварки для вашего производства или мастерской, необходимо учитывать несколько ключевых факторов:

Основные критерии выбора

• Сфера использования. Для бытового использования или мастерской можно выбрать и ручной метод, тогда как на производстве нужны точность и скорость
• Материал и его толщина. Определив рабочий металл и диапазон толщин, можно сразу отсеять ряд вариантов
• Доступ к к зоне сварки. Не все методы мобильны
• Требования к шву. Для эстетичного результата - лазер или плазма, для силовых конструкций - MIG или MMA

Сравнение способов

Способ сварки	Толщина металла оптимальная, мм	Скорость, м/час	Средняя стоимость, тыс. рублей	Пригодность к автоматизации
Ручная дуговая	до 20	8-15	10-40	-
Аргонодуговая (TIG)	0,3 - 8	10 - 16	35 - 100	есть
Ручная лазерная	1 - 7	60 - 100	600 - 900	есть
MIG/MAG	1 - 25	15 - 40	16 - 50	есть
Газовая	до 5	1 - 6	21 - 40	редко
Плазменная	до 50 - 80	40 - 60	59 - 180	есть
Сварка трением и взрывом	без ограничений	до 30 секунд	3-5 миллионов	нужен специалист

Подготовка поверхности металла

Для того, чтобы получить необходимое качество провара на металле, нужно не только правильно выбрать сварочный аппарат, но и подготовить рабочий материал.

Подготовка кромок

Во-первых, необходимо задать кромкам соответствующую сварному соединению форму. Каждый вид соединения имеет рекомендованные параметры.

Очистка

Поверхность металла может быть загрязнена или иметь защитный оксидный слой, и все это нужно удалить из будущей зоны сварки. Для очистки используются:

• Механический способ (щетки, напильники);
• Химический способ (растворители жиров и щелочные реагенты);
• Термический способ (лазерная очистка).

Нормативы и стандарты сварки

Результат сварочных работ оценивается по внутренним стандартам производства и ГОСТам. Для этого существуют такие нормативы, как:

• ГОСТ P 57180-2016 для оценки сварных соединений;
• ГОСТ Р ИСО 5817-2021 для оценки сварки методом плавления для всех видов сталей;
• ГОСТ 33857-2016;
• и другие.

Часто задаваемые вопросы по способам сварки металла

• Почему методы сварки обозначаются цифрами?

Цифровые обозначения методов сварки используются для точной идентификации технологии в технической и нормативной документации. Они закреплены в международных стандартах и позволяют однозначно определить тип сварки независимо от языка, терминологии или торговых названий оборудования. Такие коды применяются в чертежах, WPS, стандартах и при аттестации сварщиков.

Что значит 141 метод сварки?

Это международный код для обозначения TIG сварки, то есть сварки с неплавящимся электродом.

• Что такое метод сварки 111?

Этот международный код обозначает MMA сварку, то есть ручную дуговую.

• Как выбрать присадочный материал?

Подбирайте присадку по химическому составу металла: для стали учитывайте углерод и легирующие элементы, для алюминия - серию сплава (1xxx, 5xxx, 6xxx), для нержавейки - тип (аустенитная, ферритная). Важны метод сварки (MIG, TIG, MMA), толщина деталей и условия эксплуатации. Правило: состав присадки = составу основного металла. Для разнородных материалов (сталь+нержавейка, чугун+сталь) используйте переходные присадки. Проверяйте маркировку и сертификаты.
