Фрезерный станок с ЧПУ WATTSAN M1 2040

В связи с регулярным обновлением модельного ряда, станки могут отличаться от представленных на сайте

Фрезерный станок с ЧПУ Wattsan M1 2040

Рабочее поле
2100х4100 мм
Габариты (ДхШхВ)
2700х4540х1780 мм
Мощность шпинделя
6 кВт
Цанговый патрон
ER-32
Скорость холостого хода
25000 мм/мин
Все характеристики

Дополнительная комплектация

Шпиндель более высокой мощности
Цена по запросу
Дополнительный шпиндель
Цена по запросу
Весь перечень комплектации

Цена

1 461 000 ₽

1 337 000 ₽ под заказ

1 397 000 ₽

Тест-драйв станка

Широкоформатный фрезерный станок с ЧПУ WATTSAN М1 2040 — оборудование серии М1, предназначен для раскроя материалов внушительного размера, рабочее поле станка 2000х4000 мм. Модель используется для фрезерной 3D-резки, гравировки и резки дерева, МДФ, ДСП, акрила, оргстекла, ПВХ, композита и алюминия. Данный станок подходит для промышленного производства, а наибольшую популярность он получил за раскрой крупногабаритных композитных материалов. Особенностью рабочего стола является наличие двух вакуумных помп для надежной фиксации обрабатываемых материалов.

Тюнинг

Вакуумный стол, DSP-контроллер (в стандартной комплектации - система управления NcStudio), виброопоры, система выравнивания портала, датчик инструмента, система аспирации, шпиндель, система подачи смазки, поворотное устройство, система СОЖ (масляный туман)

Сферы применения станка

  • Изготовление наружной рекламы
  • Изготовление сувенирной продукции
  • Изготовление деталей для легкой промышленности
  • Деревообработка и мебельное производство
  • Ритуальные услуги
  • Отделка интерьера и экстерьера

Видео примеров фрезеровки





Конструктивные особенности

В основе конструкции М1 2040 - термообработанная рама (обеспечивающая отсутствие деформации в течение всего срока службы), усиленная цельносварная станина, толщиной 10 мм (гарантирующая виброустойчивость при любой скорости работы станка).Фрезерный станок WATTSAN М1 2040 весит 1600 кг. Сварной корпус станка сделан из стального профиля.

В базовой комплектации станок оснащен шпинделем с цанговым патроном ER-32 и мощностью 6 кВт, с максимальной высотой поднятия по оси Z — 300 мм.

Портал приводится в действие двухфазными шаговыми двигателями в связке с планетарными редукторами Newgear, под управлением драйвера шагового двигателя Leadshine. По запросу наши станки могут быть укомлектованы гибридными шаговыми двигателями или серводвигателями. В комплекте со станком идет система управления NcStudio, но для удобства можно установить DSP-контроллер RichAuto или систему Syntec.

Все станки Wattsan оборудованы рельсовыми направляющими Hiwin

В аппарат встроена водяная система охлаждения, которая не допускает перегревания и обеспечивает долговечную работу оборудования. Также для фрезерования цветных металлов, сталей, камня, драгоценных металлов обязательно необходимо использовать систему СОЖ.

Предельная скорость перемещения по осям — 25000 мм/мин, предельная скорость в работе — 15000 мм/мин. Шпиндель вращается со скоростью 18000 об/мин.

Чтобы модернизировать фрезерный станок, мы предлагаем следующие опции

  • DSP-контроллер RichAuto A11 — 31 000 р.
  • Система управления Syntec
  • Вакуумный стол — 185 000 р. (в комплекте 2 помпы 5,5 кВт)
  • Система удаления стружек — 21 000 р.
  • Ручная система подачи смазки — 10 000 р.
  • Шпиндель более высокой мощности
  • Дополнительные режущие головы
  • Датчик инструмента
  • Поворотное устройство для резки и гравировки цилиндрических изделий
  • СОЖ (масляный туман)

Напишите нашим специалистам. Они проконсультируют вас по всем вопросам и помогут подобрать фрезерный станок, наилучшим образом подходящий для ваших целей.

Описание Wattsan M1 2040

Станок под требования вашего бизнеса

Станок под требования вашего бизнеса

Фрезерный станок серии M1 относится к профессиональному фрезерному оборудованию, отличается более устойчивой станиной, что значительно минимизирует процент брака и увеличивает качество готовой продукции.

Конструкция станка имеет расширенные возможности для модернизации.

Станки серии М1 созданы для работы с материалом в глубину, отлично справляется с твердыми породами дерева и мягкими металлами.

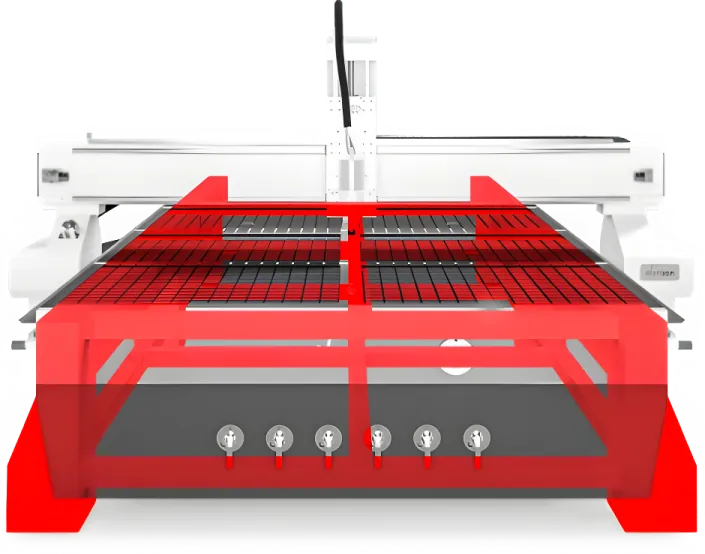

Фундамент станка

Все станки Wattsan имеют высокотехнологичную конструкцию рамы. Цельносварная станина станка обеспечивает нужный уровень жесткости и виброустойчивости.

Данная конструкция создана на основе опыта ведущих мировых производителей.

Высокая прочность и устойчивость станины обеспечивают 10 лет работы без перекосов и деформации.

Спустя десять лет службы как в первый день пусконаладки!

Фундамент станка

Европейское качество по доступной цене

Европейское качество по доступной цене

Отдельные преимущества Wattsan M1 2040

Непоколебимая прочность
Wattsan M1 2040

  • В процессе эксплуатации металлоконструкции станков подвергаются различным нагрузкам: статическим, динамическим, циклическим. Также на них оказывают воздействие перепады температур.

    Чтобы обеспечить высокую эксплуатационную надежность, необходимо упрочнить структуру материала. Для этого используют термообработку.

Непоколебимая прочность
  • Все рамы станков Wattsan подвергаются многоступенчатой термообработке в течение суток с последующей фрезерной обработкой.

    Отпуск в печи снимает напряжение с металлической рамы, это обеспечивает «живучесть» рамы. Отпуск в печи гарантирует срок службы рамы более 10 лет.

Точность станка

  • Усиленный портал

    На станках Wattsan серии М1 установлен усиленный портал.

    Это позволяет использовать от 1 до 12 шпинделей, в зависимости от конструкции станка.

    Боковые стойки портала имеют повышенную жесткость для возможности работы с большими нагрузками, а также обеспечивают отсутствие вибраций при работе на больших скоростях.

  • Двигатель и планетарный редуктор

    За перемещение портала станка по осям У, Х, Z отвечает двухфазный шаговый двигатель в связке с ПЛАНЕТАРНЫМ редуктором.

    По запросу наши станки могут быть укомплектованы гибридными шаговыми двигателями или серводвигателями.

Усиленный портал дает возможность сделать апгрейд на более мощный шпиндель!

Точность станка

Фрезеровка роботом
Wattsan M1 2040

  • Отверстия под направляющие

    В станках Wattsan направляющие под косозубые рейки и отверстия для крепления линейных направляющих фрезеруются на высокоточном фрезерном оборудовании с автосменой инструмента.

    Ручная фрезеровка увеличивает риск деформации рельсовых направляющих.

Фрезеровка роботом
  • Фрезеровка роботом полностью исключает человеческий фактор и обеспечивает 100% точность работы станка на протяжении всей жизни.

    Фрезеровка роботом гарантирует отсутствие бракованной продукции.

Направляющие
Wattsan M1 2040

  • HIWIN

    Станки Wattsan оборудуются направляющими HIWIN. Они отличаются своим качеством и надежностью, в отличие от аналогов.

    Фрезеровка площадок под направляющие выполняется роботом, что гарантирует исключительную точность и надежность.

Направляющие
  • Рельса и каретка

    Рельса. Четыре замкнутых ряда подшипников на 30% превосходят аналогичные конструкции по грузоподъемности и жесткости.

    Каретка. Благодаря размещению подшипников, между рельсами и кареткой достигается предельно точное линейное перемещение.

Защита от повреждений
Wattsan M1 2040

  • Индуктивные датчики

    На многих станках до сих пор используются механические или магнитные датчики старого образца.

    На станках Wattsan мы используем индуктивные, т. е. бесконтактные датчики.

Защита от повреждений
  • Индуктивные датчики ограничивают перемещение портала по осям, в целях безопасности и предотвращения повреждения станка по причине неправильной эксплуатации.

Каждый элемент станка продуман до мелочей

Каждый элемент станка продуман до мелочей

Стержень станка

  • Шпиндель

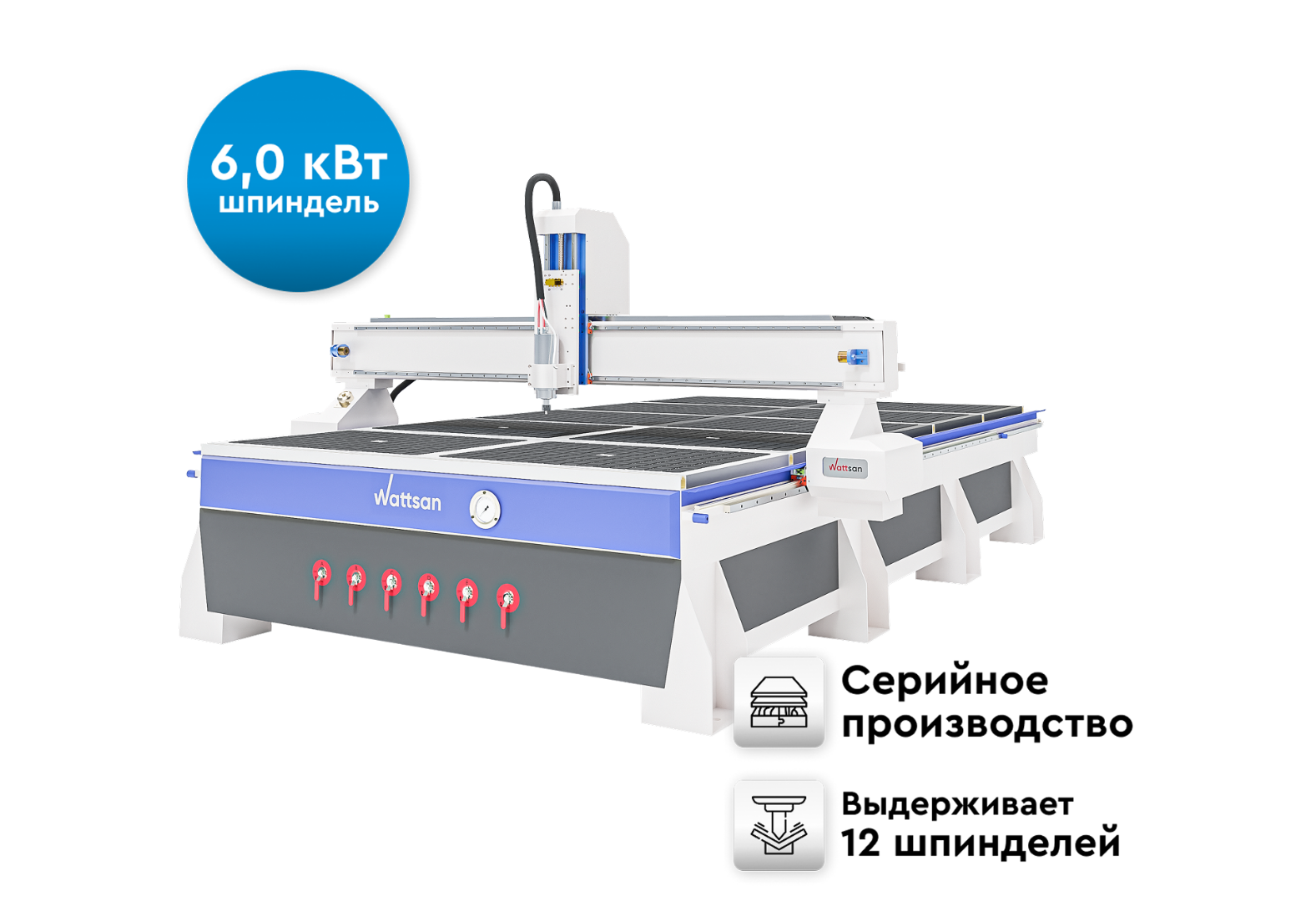

    На станке Wattsan М1 2040 в стандартной комплектации установлен шпиндель 6 кВт.

    Станок сконструирован с запасом прочности для установки шпинделей больших мощностей.

  • Шарико-винтовая пара

    По оси Z реализована шарико-винтовая пара с запасом по ширине и жесткости, что позволяет модифицировать мощность шпинделя.

    Высота подъема шпинделя по оси Z — 30 cм.

Инженеры завода Wattsan постоянно улучшают станки под ваши цели и задачи!

Стержень станка

Описание преимуществ Wattsan M1 2040

Фрезерный станок с ЧПУ WATTSAN M1 2040

CОЖ

Станок Wattsan 1325, по желанию, оснащается смазочно-охлаждающей жидкостью (СОЖ), применимую при фрезеровке камня и металла с целью смазки и охлаждения режущего или абразивного инструмента, а также поверхности обрабатываемой заготовки.

Износ инструмента значительно снижается, а качество и точность обработанных деталей повышаются.

СОЖ заказывается как дополнительная опция к станку.

Описание дополнительных преимуществ Wattsan M1 2040

Электрика

Электрика

Бренд Siemens на рынке с 1847 года. Его продукция проходит строгий контроль качества и соответствует международным стандартам.

Мы используем Siemens, потому что:

  • процент отказов составляет всего 0,04% случаев;
  • высокий КПД, 70%;
  • оборудование рассчитано на 100.000 часов непрерывной работы;

Благодаря этому электрика Siemens работает 24/7 даже при самых высоких нагрузках

Siemens — это гарантия надежности, долговечности и производительности!

Демонстрация наших станков в более 50 городах России или Online

Подберем оборудование для вашей задачи с учетом всех тонкостей.
80% клиентов выбирали оборудование благодаря нашей консультации.

  • Демо-залы
  • Выставки
  • Онлайн
  • У клиентов

Характеристики Wattsan M1 2040

Основные

Назначение
Фрезерные станки по дереву с ЧПУ, 3D станки с ЧПУ

Габариты

Рабочее поле
2100х4100 мм
Вес
1050 кг
Габариты (ДхШхВ)
2700х4540х1780 мм

Механика

Точность позиционирования
0.05 мм
Ширина направляющих
HIWIN 20
Количество осей
3
Скорость холостого хода
25000 мм/мин
Высота подъема шпинделя по оси Z
300
Шаговые двигатели
двухфазные

Станина

Станина
Сварная из стального профиля (усиленная)

ПО

Тип подключения
DSUB / USB

Шпиндель

Охлаждение шпинделя
Воздушное
Скорость вращения шпинделя
6000-24000 об/мин
Мощность шпинделя
6 кВт
Цанговый патрон
ER-32

Комплектация

Фрезерный станок
1 шт
Блок управления
1 шт
Система управления
1 комплект
Набор фрез
1 комплект
Цанги
1 комплект
Прижимы
4 шт
Гаечные ключи
2 шт
Паспорт станка
1 шт

Дополнительная комплектация Wattsan M1 2040

Дополнительные режущие головы
Цена по запросу
DSP-контроллер RichAuto A11
Цена по запросу
DSP-контроллер RichAuto A18
Цена по запросу
Поворотное устройство
Цена по запросу
Гибкий воздуховод
Цена по запросу
Система удаления стружки (аспирация)
Цена по запросу
Щетка аспирации
Цена по запросу
Виброопоры
Цена по запросу
Датчик высоты инструмента
Цена по запросу
Система СОЖ
Цена по запросу
Система выравнивания портала
Цена по запросу
Вакуумный стол ( в комплекте помпа 7,5 кВт)
Цена по запросу
Стабилизатор напряжения
Цена по запросу
Чиллер CW-3000/CW-5000
Цена по запросу

Порядок покупки

  • Выбор оборудования

    Подбор станка нашими специалистами под ваш запрос

    selection-equipment
  • Заключение договора

    Согласование комплектации станка и конечной стоимости

    commissioning-works
  • Оплата

    100% оплаты при покупке со склада и 50% — при покупке «под заказ», а остаток после поступления на склад

    payment
  • Трёхэтапная проверка

    На заводе изготовителя в Китае, при поступлении на склад в России и перед отгрузкой в транспортную компанию

    verification
  • Доставка или самовывоз

    Доставляем по России и СНГ

    delivery
  • Пусконаладочные работы

    Установка оборудования, настройка СУ, проверка электроники и механических элементов, подключение системы безопасности и пробное тестирование

Часто задаваемые вопросы

  • Менеджер 1

    Да, мы предлагаем нашим клиентам профессиональное сервисное обслуживание всего приобретенного у нас оборудования. Для вас наши цены на эти услуги будут ниже рыночных. Гарантируем.

  • Менеджер 2

    В принципе фрезеровать можно любой металл, даже углеродистую сталь, все зависит от фрезы и мощности шпинделя. Если на примере углеродистой, то можно снимать по 0,1 мм и это займет много времени.

    Если мы говорим о раскрое и фрезеровке, то тут уже имеются ввиду мягкие металлы, такие как:

    • алюминий,
    • латунь,
    • медь.

  • Менеджер 3

    Конечная цена доставки рассчитывается индивидуально, в зависимости от адреса.

    Обратитесь ко мне и я помогу с примерной стоимостью. Узнать о времени доставки можно тут.

  • Менеджер 4

    Основной причиной поломок наших станков является непрофессиональный подход. Да и то в этом случае зачастую из строя выходят расходные материалы или механизмы, которые вы всегда можете у нас приобрести.

    По вопросам правильного обращения с нашими фрезерными станками вы можете писать или звонить в нашу службу технической поддержки по единому телефону: +7 (800) 777-17-87

  • Менеджер 5

    Мы даем гарантию 12 месяцев, но под нее не попадают расходные материалы.

    По опыту можем сказать, что при грамотной эксплуатации станок прослужит дольше гарантийного срока в несколько раз.
