Фрезерный станок с автосменой инструмента с ЧПУ WATTSAN M3 1325

В связи с регулярным обновлением модельного ряда, станки могут отличаться от представленных на сайте

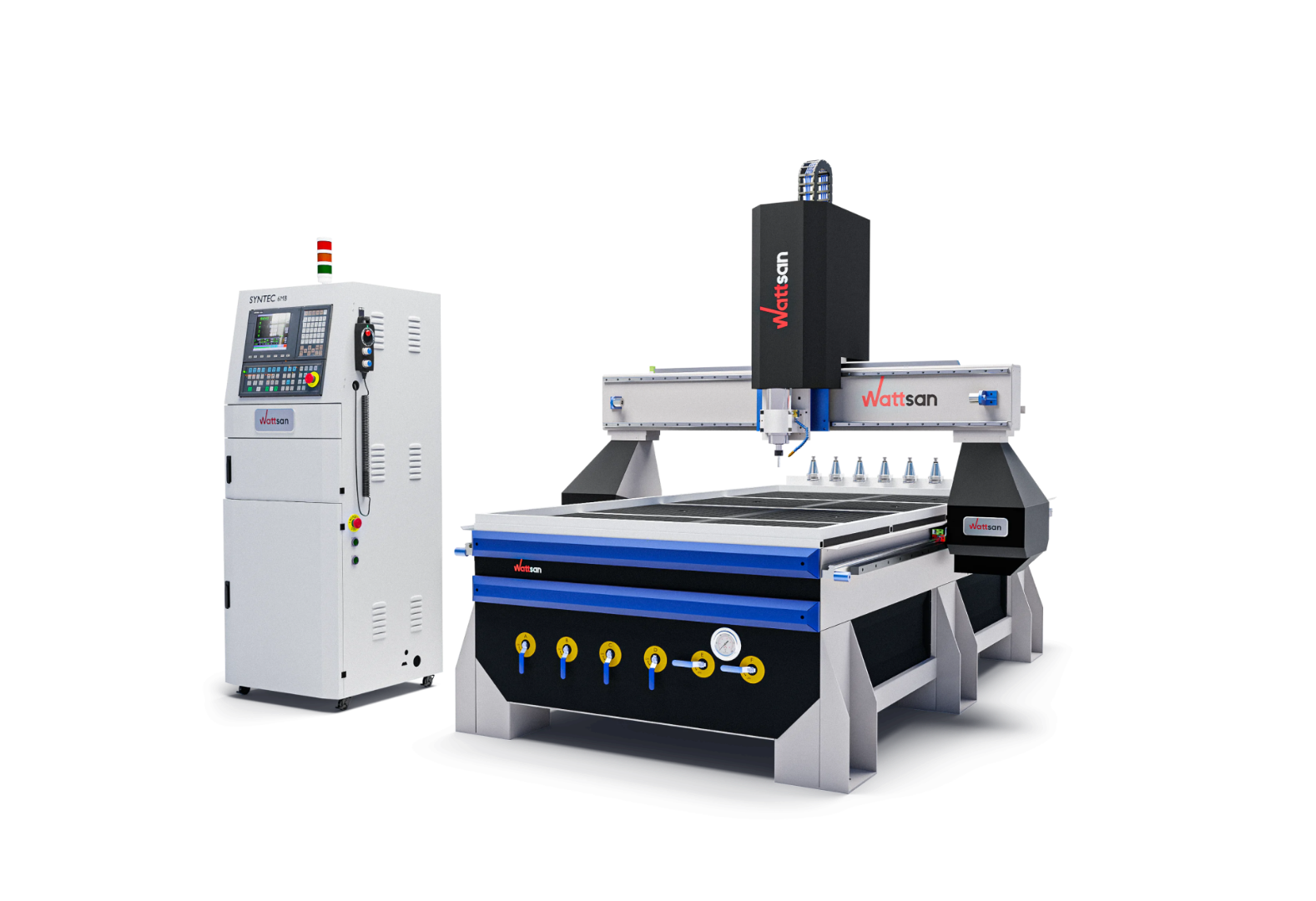

Фрезерный станок с ЧПУ Wattsan M3 1325

Рабочее поле
1300x2500 мм
Мощность шпинделя
7.5 кВт
Цанговый патрон
BT40
Скорость передвижения портала
45000 мм/мин
Все характеристики

Дополнительная комплектация

Шпиндель более высокой мощности
Цена по запросу
DSP-контроллер
Цена по запросу
Весь перечень комплектации

Цена

2 427 000 ₽

1 998 000 ₽ под заказ

2 104 000 ₽

Описание Wattsan M3 1325

Рабочее поле
1300x2500 мм

Фрезерный станок серии M3 относится к профессиональному фрезерному оборудованию, используется в поточном промышленном цеху для работы с мягкими металлами, в первую очередь с алюминием.

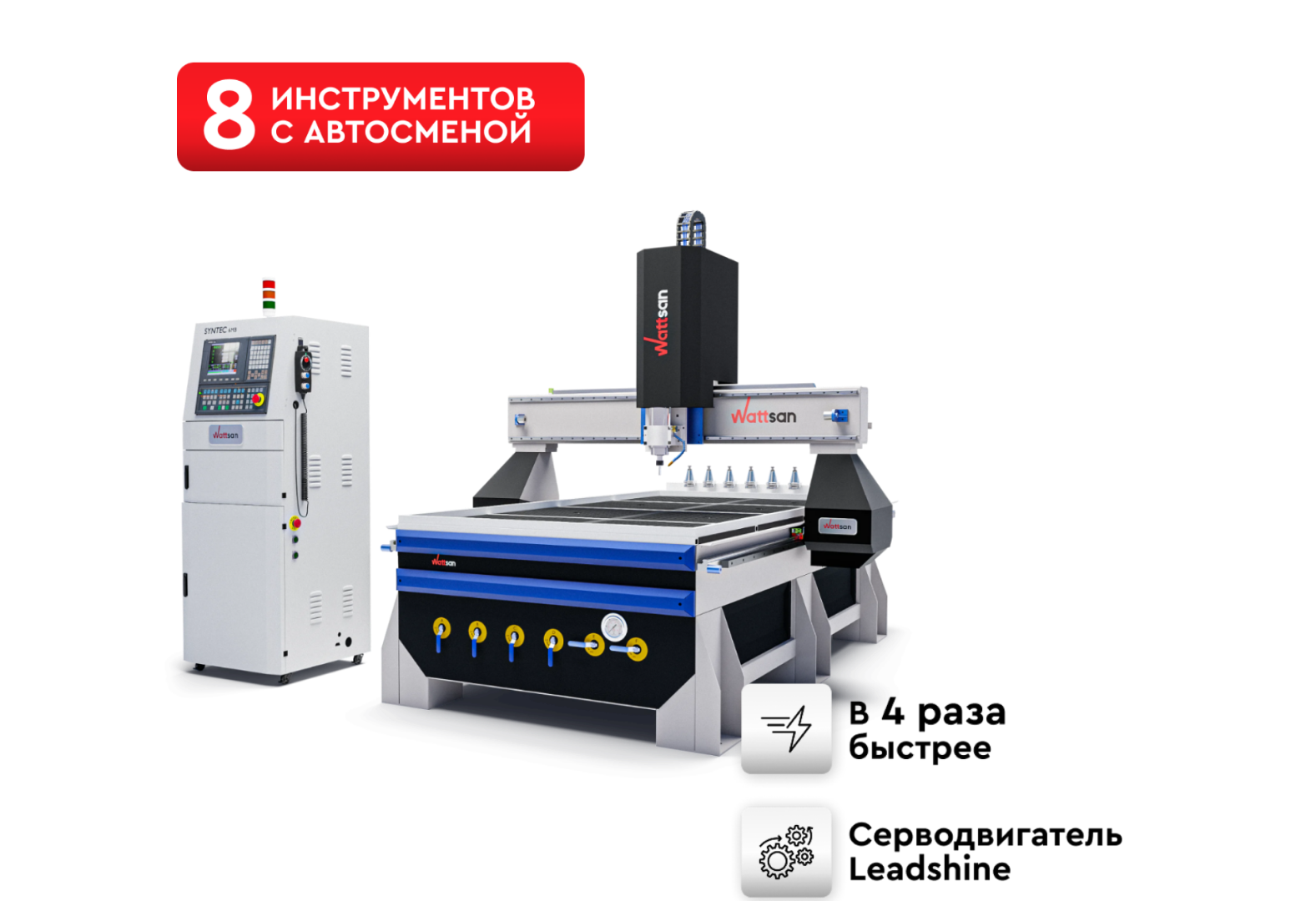

Оснащен анти-вибрационным столом, системой СОЖ с отводом и фильтрацией смазывающей жидкости, мощным шпинделем с автосменой на пневматике на 8 инструментов.

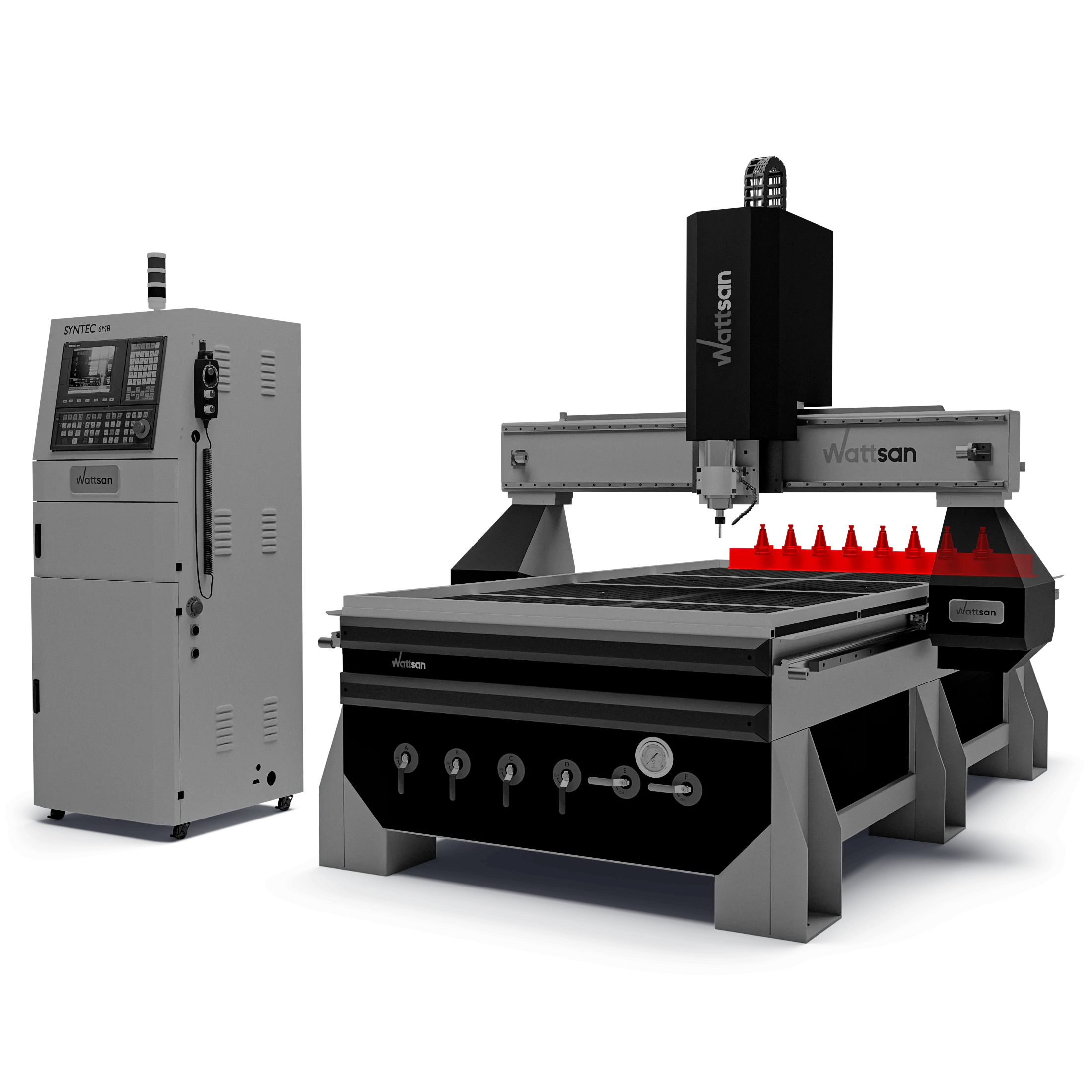

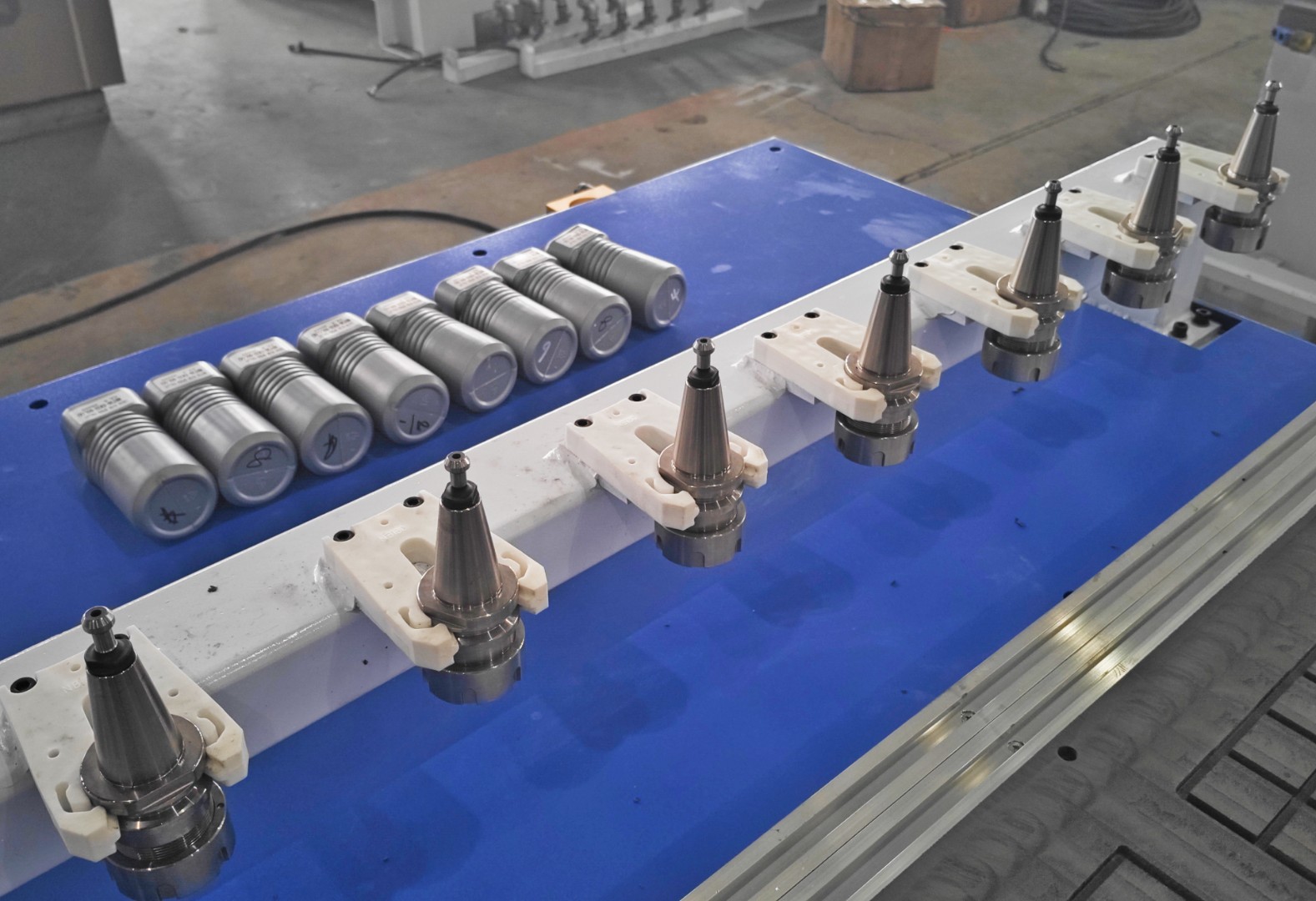

Пневматическая автосмена

Автосмена существенно ускоряет обработку материала без потери качества и без вмешательства оператора в работу станка.

Исключает ошибки при смене инструмента. Автоматическая смена инструмента осуществляется по команде от программы управления станком с ЧПУ. Выбор заданного инструмента производится по номеру гнезда, в котором он установлен.

Существенно ускоряет процесс обработки материала за счет сокращения времени смены инструмента в 4—5 раз.

Европейское качество по доступной цене

Европейское качество по доступной цене

Отдельные преимущества Wattsan M3 1325

Непоколебимая прочность
Wattsan M3 1325

  • В процессе эксплуатации металлоконструкции станков подвергаются различным нагрузкам: статическим, динамическим, циклическим. Также на них оказывают воздействие перепады температур. Чтобы обеспечить высокую эксплуатационную надежность, необходимо упрочнить структуру материала. Для этого используют термообработку.

Непоколебимая прочность
  • Все рамы станков Wattsan подвергаются многоступенчатой термообработке в течение суток с последующей фрезерной обработкой.
    Отпуск в печи снимает напряжение с металлической рамы, это обеспечивает «живучесть» рамы. Отпуск в печи гарантирует срок службы рамы более 10 лет.

Точность станка

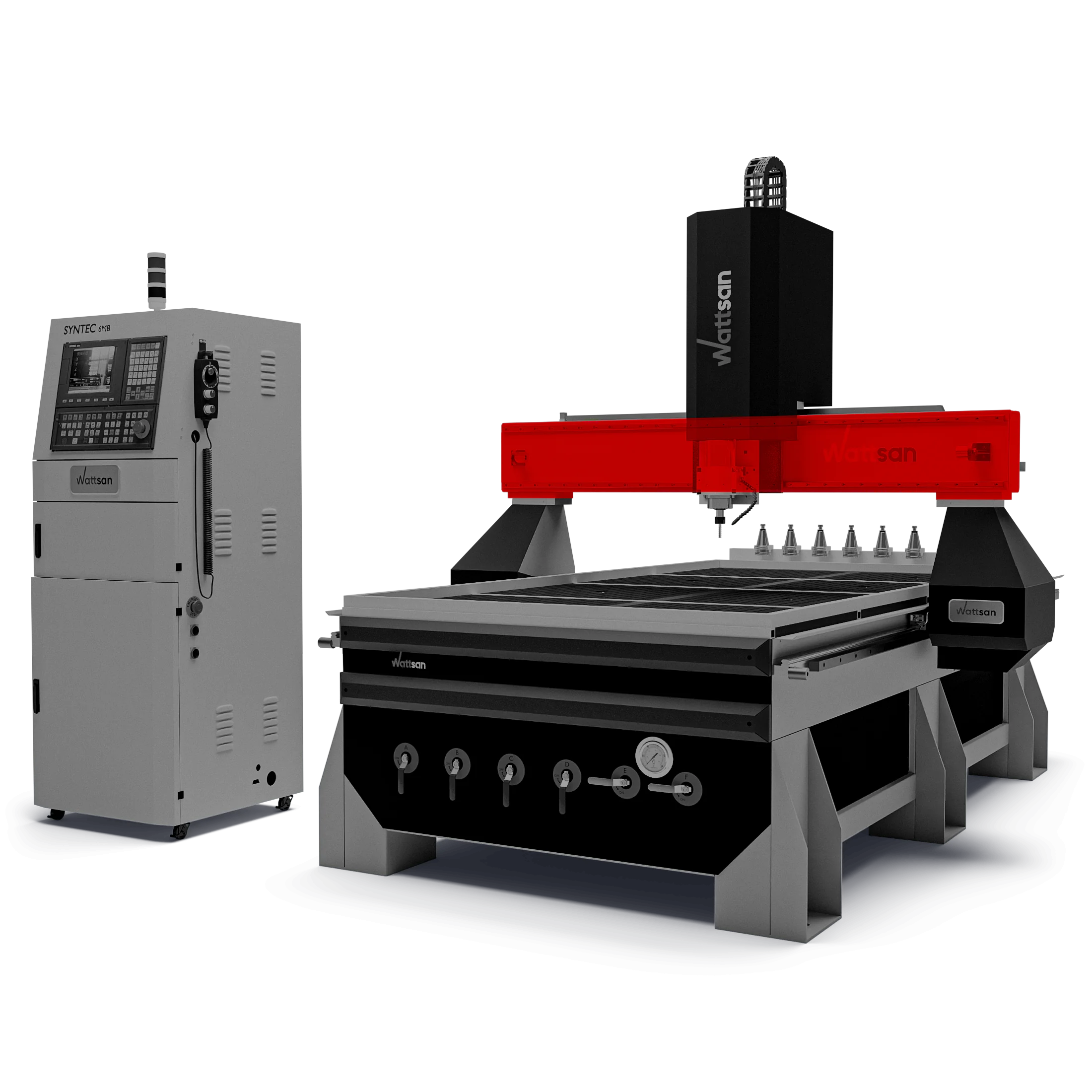

  • Усиленный портал

    На станках Wattsan серии М1 установлен усиленный портал.

    Это позволяет использовать от 1 до 12 шпинделей, в зависимости от конструкции станка.

    Боковые стойки портала имеют повышенную жесткость для возможности работы с большими нагрузками, а также обеспечивают отсутствие вибраций при работе на больших скоростях.

  • Двигатель и планетарный редуктор

    За перемещение портала станка по осям У, Х, Z отвечает серводвигатель Syntec 750 кВт в связке с ПЛАНЕТАРНЫМ редуктором Shimpo.

    Сервосистема совмещенная с планетарным редуктором позволяет достичь высокойточности передачи движения.

Усиленный портал дает возможность сделать апгрейд на более мощный шпиндель!

Точность станка

Фрезеровка роботом
Wattsan M3 1325

  • Отверстия под направляющие

    В станках Wattsan направляющие под косозубые рейки и отверстия для крепления линейных направляющих, фрезеруются на высокоточном фрезерном оборудовании с автосменой инструмента.

    Ручная фрезеровка увеличивает риск деформации рельсовых направляющих.

Фрезеровка роботом
  • Фрезеровка роботом гарантирует 100% точность станка. Это полностью исключает человеческий фактор и гарантирует высокую точность работы станка на протяжении всей жизни. Гарантирует отсутствие бракованной продукции.

Направляющие
Wattsan M3 1325

  • HIWIN

    Станки Wattsan оборудуются направляющими HIWIN.

    Они отличаются своим качеством и надежностью, в отличие от аналогов.

    Фрезеровка площадок под направляющие выполняется роботом, что гарантирует исключительную точность и надежность.

Направляющие
  • Рельса и каретка

    Рельса. Четыре замкнутых ряда подшипников, на 30 % превосходят аналогичные конструкции по грузоподъемности и жесткости благодаря оптимизированному.

    Каретка. Благодаря размещению подшипников, между рельсами и кареткой достигается предельно точное линейное перемещение.

Защита от повреждений
Wattsan M3 1325

  • Индуктивные датчики

    На многих станках до сих пор используются механические или магнитные датчики старого образца.

     На станках Wattsan мы используем индуктивные, т.е. бесконтактные датчики.

Защита от повреждений
  • Индуктивные датчики ограничивают перемещение портала по осям, в целях безопасности и предотвращения повреждения станка по причине неправильной эксплуатации.

Каждый элемент станка продуман до мелочей

Каждый элемент станка продуман до мелочей

Стержень станка

  • Шпиндель

    На станке Wattsan М3 1325 в стандартной комплектации установлен шпиндель 7,5 кВт.

    Станок сконструирован с запасом прочности для установки шпинделей больших мощностей.

  • Шарико-винтовая пара

    По оси Z реализована шарико-винтовая пара с запасом по ширине и жесткости, что позволяет модифицировать мощность шпинделя.

    Высота подъема шпинделя по оси Z — 30 cм

Установите шпиндель мощностью 9 кВт и ускорьте производство на 12%

Стержень станка

Описание преимуществ Wattsan M3 1325

Фрезерный станок с автосменой инструмента с ЧПУ WATTSAN M3 1325

CОЖ

Станок Wattsan M3 1325, по желанию, оснащается смазочно-охлаждающей жидкостью (СОЖ), применимую при фрезеровке камня и металла с целью смазки и охлаждения режущего или абразивного инструмента, а также поверхности обрабатываемой заготовки.

Износ инструмента значительно снижается, а качество и точность обработанных деталей повышаются.

СОЖ заказывается, как дополнительная опция к станку.

Демонстрация наших станков в более 50 городах России или Online

Подберем оборудование для вашей задачи с учетом всех тонкостей.
80% клиентов выбирали оборудование благодаря нашей консультации.

  • Демо-залы
  • Выставки
  • Онлайн
  • У клиентов

Характеристики Wattsan M3 1325

Габариты

Рабочее поле
1300x2500 мм

Механика

Точность позиционирования
0.01 мм
Ширина направляющих
HIWIN 25 мм
Количество осей
3D
Скорость передвижения портала
45000 мм/мин
Высота подъема шпинделя по оси Z
300

Станина

Станина
Сварная из стального профиля (усиленная)

ПО

Тип подключения
USB

Шпиндель

Охлаждение шпинделя
Водяное
Скорость вращения шпинделя
6000-18000 / 6000-24000 об/мин
Мощность шпинделя
7.5 кВт
Цанговый патрон
BT40

Комплектация

Кабель питания
1, 1 шт
Фрезерный станок
1 шт
Блок управления
1 шт
Система управления
1 комплект
Набор фрез
1 комплект
Цанги
1 комплект
Прижимы
4 шт
Гаечные ключи
2 шт
Паспорт станка
1 шт
Водяная помпа
1 шт

Дополнительная комплектация Wattsan M3 1325

Гибкий воздуховод
Цена по запросу
Виброопоры
Цена по запросу
Система выравнивания портала
Цена по запросу
Стабилизатор напряжения
Цена по запросу
Поворотное устройство
Цена по запросу
Датчик высоты инструмента
Цена по запросу

Порядок покупки

  • Выбор оборудования

    Вы вместе с нашим специалистом выбираете оборудование и обсуждаете комплектацию станка.

  • Заключение договора

    Согласовываем комплектацию станка и рассчитываем конечную стоимость оборудования.

  • Оплата

    Если вы покупаете оборудование со склада, то вносите 100% оплату. Если берёте «под заказ», то вносите аванс 50%, а остаток после поступления станка на склад.

  • Трёхэтапная проверка качества

    Оборудование проходит 3-х этапную проверку качества, сначала на заводе изготовителя в Китае, потом при поступлении на склад в России, и, наконец, перед отгрузкой в транспортную компанию.

  • Доставка или самовывоз

    Доставляем все в любую точку России. Гарантируем лучшую стоимость доставки по всей РФ и СНГ!

  • Пусконаладочные работы. В процесс...

    Сервис

    В процессе проведения пусконаладочных работ, оборудование распаковывается, устанавливается, инженер устанавливает ПО, проверяется работоспособность станка.

Часто задаваемые вопросы

  • Менеджер 1

    Да, мы предлагаем нашим клиентам профессиональное сервисное обслуживание всего приобретенного у нас оборудования. Для вас наши цены на эти услуги будут ниже рыночных. Гарантируем.

  • Менеджер 2

    В принципе фрезеровать можно любой металл, даже углеродистую сталь, все зависит от фрезы и мощности шпинделя. Если на примере углеродистой, то можно снимать по 0,1 мм и это займет много времени.

    Если мы говорим о раскрое и фрезеровке, то тут уже имеются ввиду мягкие металлы, такие как:

    • алюминий,
    • латунь,
    • медь.

  • Менеджер 3

    Конечная цена доставки рассчитывается индивидуально, в зависимости от адреса.

    Обратитесь ко мне и я помогу с примерной стоимостью. Узнать о времени доставки можно тут.

  • Менеджер 4

    Основной причиной поломок наших станков является непрофессиональный подход. Да и то в этом случае зачастую из строя выходят расходные материалы или механизмы, которые вы всегда можете у нас приобрести.

    По вопросам правильного обращения с нашими фрезерными станками вы можете писать или звонить в нашу службу технической поддержки по единому телефону: +7 (800) 777-17-87

  • Менеджер 5

    Мы даем гарантию 12 месяцев, но под нее не попадают расходные материалы.

    По опыту можем сказать, что при грамотной эксплуатации станок прослужит дольше гарантийного срока в несколько раз.
