Фрезерный станок с автосменой инструмента с ЧПУ WATTSAN M3 1313

В связи с регулярным обновлением модельного ряда, станки могут отличаться от представленных на сайте

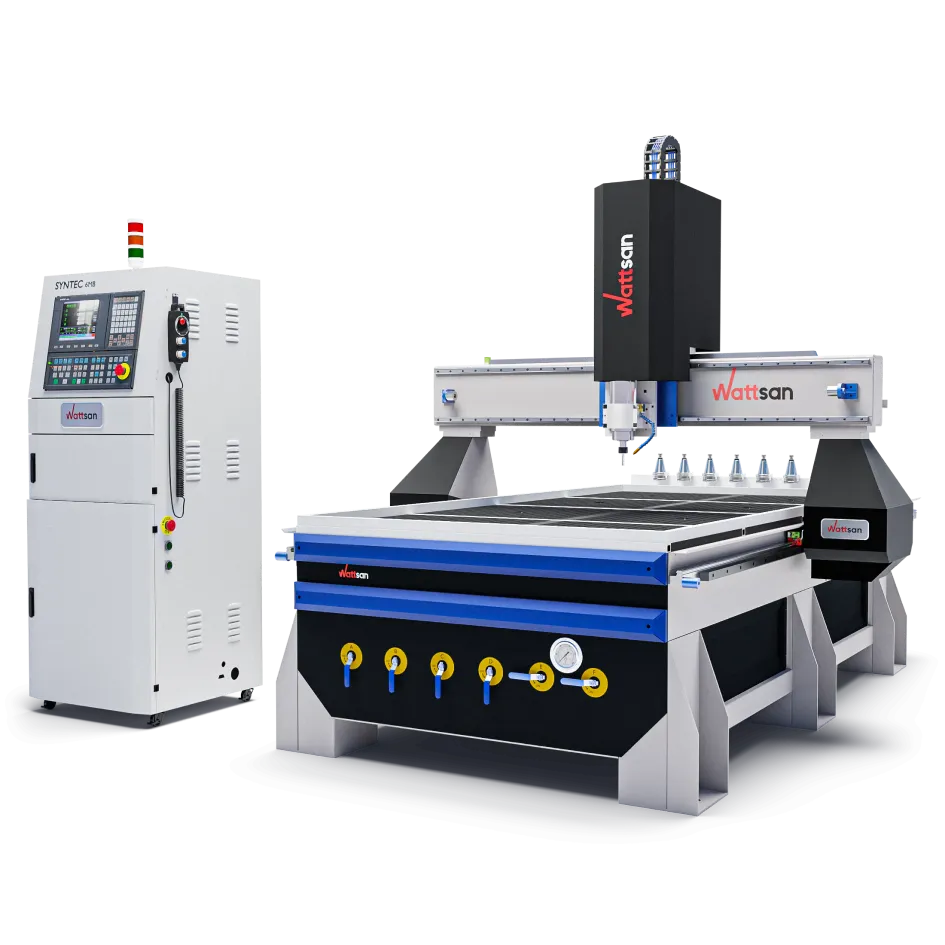

Фрезерный станок с ЧПУ Wattsan M3 1313

Рабочее поле
1300х1300 мм
Габариты (ДхШхВ)
1960х3350х1740 мм
Мощность шпинделя
7.5 кВт
Цанговый патрон
BT30
Скорость холостого хода
45000 мм/мин
Все характеристики

Дополнительная комплектация

Шпиндель более высокой мощности
Цена по запросу
DSP-контроллер
Цена по запросу
Весь перечень комплектации

Цена

2 023 000 ₽

1 852 000 ₽ под заказ

1 915 000 ₽

Тест-драйв станка

  • Большое рабочее поле,
  • усиленная станина,
  • анти-вибрационный стол и система СОЖ с отводом и фильтрацией смазывающей жидкости,
  • продвинутая система управления,

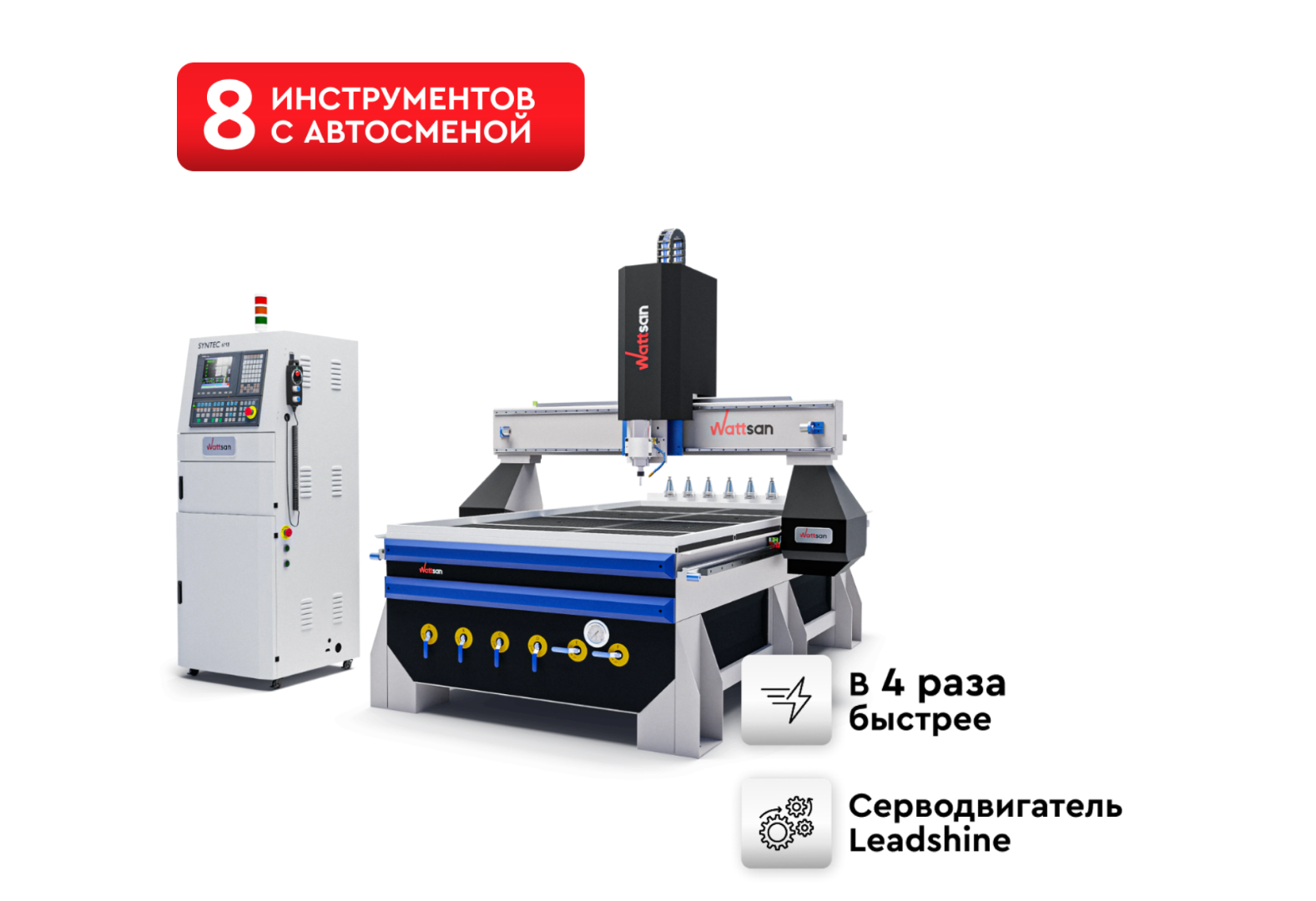

  • мощный шпиндель с автосменой на пневматике на 8 инструментов

– всё это про Wattsan М3 1313.

Станок для линейного производства, для поточной промышленной работы с мягкими металлами, в первую очередь с алюминием.

Автосмена на пневматике. Восемь патронов для инструментов. Станок идёт сразу с влаго- и маслоотделителем для подключения внешнего компрессора. Датчик давления не даёт станку работать, если пневматика не подключена. Датчик инструмента обнуляет каждый инструмент и заносит его длину в систему. В зависимости от пожелания и задач  заказчика, автомсмена на станке может быть  линейного или револьверного типа.

Из-за работы с СОЖ пришлось отказаться от вакуумного стола. Поэтому этот станок идеально подходит для металлов или толстых неметаллических материалов. Но тонколистовые неметаллические материалы на этом станке обрабатывать сложно

СОЖ

Подача смазывающе-охлаждающей жидкости в зону реза осуществляется программно, то есть вы можете выставить настройки так, что один инструмент будет работать с СОЖ, а другой, если необходимо – без.

Станок имеет специальный сток для отвода жидкости, чтобы она не стекала на направляющие и рейку. Жидкость по стоковому желобу попадает обратно в насос, который находится за станком, там проходит фильтрацию и снова подаётся через форсунку в зону обработки.

Шпиндель мощностью 7,5 кВт работает на частоте 750 Гц, вместо обычных 400 Гц и выдаёт до 15000 оборотов в минуту, это даёт хороший крутящий момент, что просто необходимо при работе металлами. Патрон стандарта BТ-40, цанга ER-32.

К шпинделю подведены две трубки водяного охлаждения и три трубки пневматики.

Рабочее поле

1300 на 2500 мм позволяет делать на этом станке практически любые изделия от небольших декоративных до полноразмерных изделий, таких, как двери. Высота подъема шпинделя по оси Z 300 мм.

Рабочий стол алюминиевый с Т-слот пазом для крепления заготовок.

Усиленная станина

Вес станка более 1200 килограмм. Он тяжелее, чем аналогичные фрезеры с рабочим полем 2 на 3 метра.

Стандартные виброопоры снижают вибрации, чтобы исключать погрешности в работе. Более того, специальная прокладка из ПВХ под столом дополнительно защищает стол от вибраций. Станок развивает скорость холостого хода до 45000 миллиметров в минуту.

Система управления Syntec 6МА

Полноценная полнофункциональная стойка промышленного стандарта, поддерживает все необходимые функции и операции. Подходит для выполнения как самых простых, так и самых сложных задач. Обладает большим количеством настроек. Позволяет писать или редактировать программы прямо со стойки. Работает на операционной системе Windows CE. Естественно есть функция запуска симуляции программы, чтобы удостовериться, что в ней нет ошибок.

Полноценный экран высокого разрешения. Большой объём памяти. Удобный файловый менеджер. Позволяет заносить программы либо через USB, либо подключать станок в локальную сеть и делать это прямо из FTP папки..

Ручной генератор импульсов даёт возможность максимально точно позиционировать инструмент в нужных координатах. Кроме этого позволяет в ручном режиме контролировать проведение любой операции пошагово.

Станок может работать в инкрементном режиме, это позволяет учитывать геометрию фрезы и работать без изменения программы. Благодаря инкрементному режиму, вам не нужно переписывать программу заново, достаточно просто ввести коррекцию на диаметр инструмента в контроллере.

На станке установлен светофор для индикации работы. Вы сможете издалека видеть, в каком состоянии сейчас находится станок: зелёный - в работе, жёлтый - в ожидании, красный - ошибка станка, что-то пошло не так.

Электрика станка

Блок питания Mean Well, разработанный специально под систему Syntec, для надёжной работы контроллера.

Так как у нас стоят 4 серво-двигателя Дельта по 750 Вт, драйвера соотвествтующие.

На оси У установлены угловые планетарные редуктора. При наличии серводвигателей планетарные редуктора это вообще неизбежное условие, более того благодаря специальной угловой форме значительно уменьшаются габариты станка.

  • Инвертор
  • Best 7,5 кВт.
  • Направляющие Хивин 25 мм.
  • Косозубая рейка 25х25х5
  • Индуктивные концевые датчики.
  • Система автоматической подачи смазки. То есть станок регулярно сам себя смазывает.

Опции

  • Шпиндель 4,5 кВт (воздушное охлаждение) — 37000 рублей;
  • Шпиндель 5,5 кВт (водяное охлаждение) — 38000 рублей;
  • Шпиндель 6 кВт (воздушное охлаждение) — 44000 рублей;
  • Автосмена инструмента
  • Датчик инструмента

Описание Wattsan M3 1313

Рабочее поле
1300х1300 мм

Фрезерный станок серии M3 относится к профессиональному фрезерному оборудованию, используется в поточном промышленном цеху для работы с мягкими металлами, в первую очередь с алюминием.

Оснащен анти-вибрационным столом и мощным шпинделем с автосменой на пневматике на 8 инструментов.

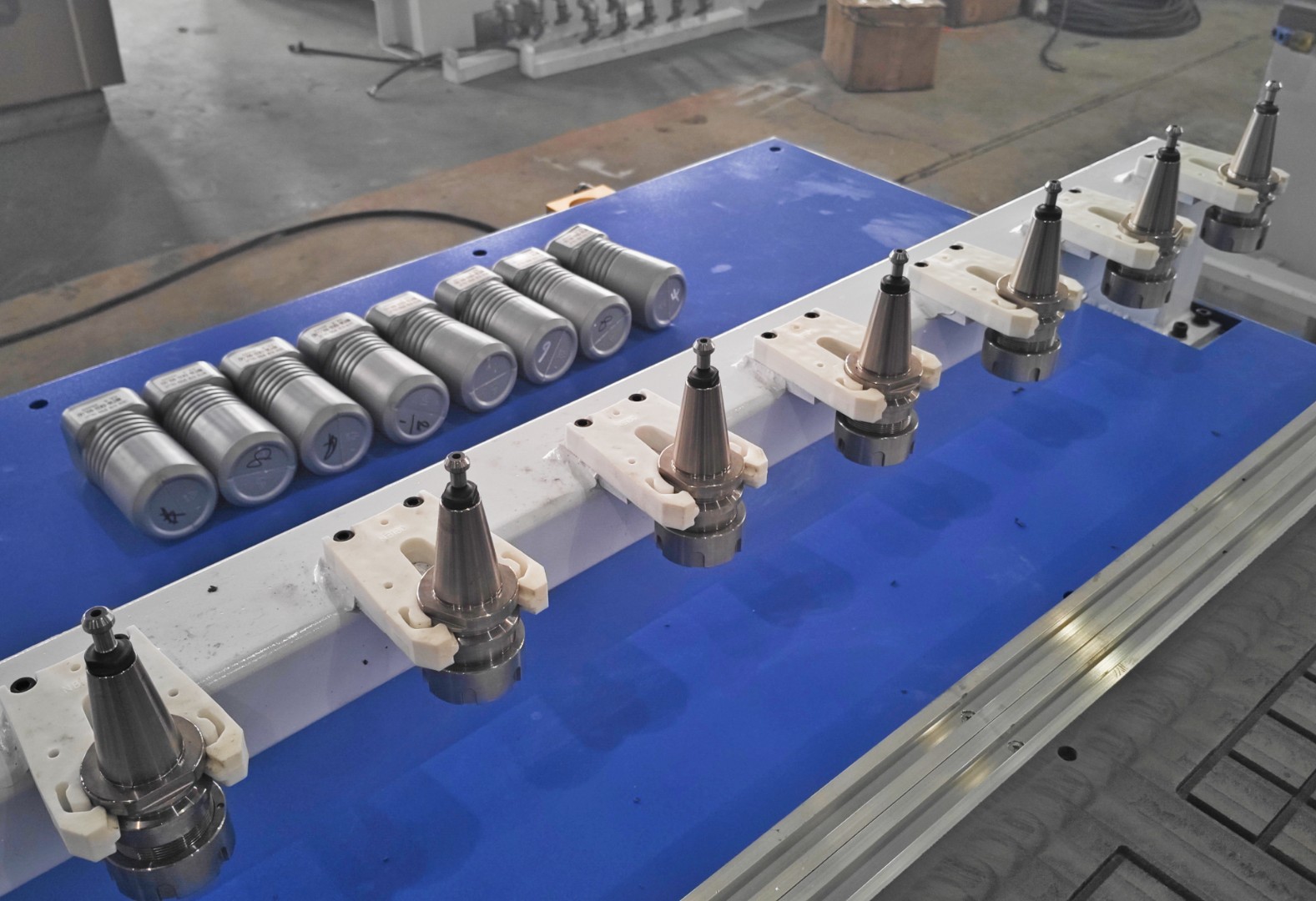

Пневматическая автосмена

Автосмена существенно ускоряет обработку материала без потери качества и без вмешательства оператора в работу станка.

Исключает ошибки при смене инструмента. Автоматическая смена инструмента осуществляется по команде от программы управления станком с ЧПУ. Выбор заданного инструмента производится по номеру гнезда, в котором он установлен.

Существенно ускоряет процесс обработки материала за счет сокращения времени смены инструмента в 4-5 раз

Пневматическая автосмена

Европейское качество по доступной цене

Европейское качество по доступной цене

Отдельные преимущества Wattsan M3 1313

Непоколебимая прочность
Wattsan M3 1313

  • В процессе эксплуатации металлоконструкции станков подвергаются различным нагрузкам: статическим, динамическим, циклическим. Также на них оказывают воздействие перепады температур.

    Чтобы обеспечить высокую эксплуатационную надежность, необходимо упрочнить структуру материала. Для этого используют термообработку.

Непоколебимая прочность
  • Все рамы станков Wattsan подвергаются многоступенчатой термообработке в течение суток с последующей фрезерной обработкой.

    Отпуск в печи снимает напряжение с металлической рамы, это обеспечивает «живучесть» рамы. Отпуск в печи гарантирует срок службы рамы более 10 лет.

Точность станка

  • Усиленный портал

    На станках Wattsan серии М3 установлен усиленный портал.

    Это позволяет использовать от 1 до 12 шпинделей, в зависимости от конструкции станка.

    Боковые стойки портала имеют повышенную жесткость для возможности работы с большими нагрузками, а также обеспечивают отсутствие вибраций при работе на больших скоростях.

  • Двигатель и планетарный редуктор

    За перемещение портала станка по осям X и Y отвечает серводвигатель Syntec 750 кВт в связке с ПЛАНЕТАРНЫМ редуктором.

    Сервосистема совмещенная с планетарным редуктором позволяет достичь высокой точности передачи движения.

Усиленный портал дает возможность сделать апгрейд на более мощный шпиндель!

Точность станка

Фрезеровка роботом
Wattsan M3 1313

  • Отверстия под направляющие

    В станках Wattsan направляющие под косозубые рейки и отверстия для крепления линейных направляющих, фрезеруются на высокоточном фрезерном оборудовании с автосменой инструмента.

    Ручная фрезеровка увеличивает риск деформации рельсовых направляющих.

Фрезеровка роботом
  • Фрезеровка роботом полностью исключает человеческий фактор и обеспечивает 100% точность работы станка на протяжении всей жизни.

    Фрезеровка роботом гарантирует отсутствие бракованной продукции.

Направляющие
Wattsan M3 1313

  • HIWIN

    Станки Wattsan оборудуются направляющими HIWIN.

    Они отличаются своим качеством и надежностью, в отличие от аналогов.

    Фрезеровка площадок под направляющие выполняется роботом, что гарантирует исключительную точность и надежность.

Направляющие
  • Рельса и каретка

    Рельса. Четыре замкнутых ряда подшипников, на 30 % превосходят аналогичные конструкции по грузоподъемности и жесткости благодаря оптимизированному.

    Каретка. Благодаря размещению подшипников, между рельсами и кареткой достигается предельно точное линейное перемещение.

Защита от повреждений
Wattsan M3 1313

  • Индуктивные датчики

    На многих станках до сих пор используются механические или магнитные датчики старого образца.

    На станках Wattsan мы используем индуктивные, т. е. бесконтактные датчики.

Защита от повреждений
  • Индуктивные датчики ограничивают перемещение портала по осям, в целях безопасности и предотвращения повреждения станка по причине неправильной эксплуатации.

Каждый элемент станка продуман до мелочей

Каждый элемент станка продуман до мелочей

Стержень станка

  • Шпиндель

    На станке Wattsan М3 1313 в стандартной комплектации установлен шпиндель 7,5 кВт.

    Станок сконструирован с запасом прочности для установки шпинделей больших мощностей.

  • Шарико-винтовая пара

    По оси Z реализована шарико-винтовая пара с запасом по ширине и жесткости, что позволяет модифицировать мощность шпинделя.

    Высота подъема шпинделя по оси Z — 30 cм.

Установите шпиндель мощностью 9 кВт и ускорьте производство на 12%

Стержень станка

Описание преимуществ Wattsan M3 1313

Фрезерный станок с автосменой инструмента с ЧПУ WATTSAN M3 1313

CОЖ

Станок Wattsan M3 1313, по желанию, оснащается смазочно-охлаждающей жидкостью (СОЖ), применимую при фрезеровке камня и металла с целью смазки и охлаждения режущего или абразивного инструмента, а также поверхности обрабатываемой заготовки.

Износ инструмента значительно снижается, а качество и точность обработанных деталей повышаются.

СОЖ заказывается как дополнительная опция к станку

Описание дополнительных преимуществ Wattsan M3 1313

Электрика

Электрика

Бренд Siemens на рынке с 1847 года. Его продукция проходит строгий контроль качества и соответствует международным стандартам.

Мы используем Siemens, потому что:

  • процент отказов составляет всего 0,04% случаев;
  • высокий КПД, 70%;
  • оборудование рассчитано на 100.000 часов непрерывной работы;

Благодаря этому электрика Siemens работает 24/7 даже при самых высоких нагрузках

Siemens — это гарантия надежности, долговечности и производительности!

Демонстрация наших станков в более 50 городах России или Online

Подберем оборудование для вашей задачи с учетом всех тонкостей.
80% клиентов выбирали оборудование благодаря нашей консультации.

  • Демо-залы
  • Выставки
  • Онлайн
  • У клиентов

Характеристики Wattsan M3 1313

Основные

Назначение
Фрезерные станки по дереву с ЧПУ, 3D станки с ЧПУ

Габариты

Рабочее поле
1300х1300 мм
Вес
1200 кг
Габариты (ДхШхВ)
1960х3350х1740 мм

Механика

Точность позиционирования
0.05 мм
Ширина направляющих
HIWIN 25
Количество осей
3
Скорость холостого хода
45000 мм/мин
Высота подъема шпинделя по оси Z
300

Станина

Станина
Сварная, из стального профиля

ПО

Тип подключения
USB

Шпиндель

Охлаждение шпинделя
Водяное
Скорость вращения шпинделя
6000-24000 об/мин
Мощность шпинделя
7.5 кВт
Цанговый патрон
BT30

Комплектация

Водяная помпа
1 шт
Фрезерный станок
1 шт
Блок управления
1 шт
Система управления
1 комплект
Набор фрез
1 комплект
Цанги
1 комплект
Прижимы
4 шт
Гаечные ключи
2 шт
Паспорт станка
1 шт

Дополнительная комплектация Wattsan M3 1313

Гибкий воздуховод
Цена по запросу
Виброопоры
Цена по запросу
Стабилизатор напряжения
Цена по запросу
Поворотное устройство
Цена по запросу
Датчик высоты инструмента
Цена по запросу

Порядок покупки

  • Выбор оборудования

    Подбор станка нашими специалистами под ваш запрос

    selection-equipment
  • Заключение договора

    Согласование комплектации станка и конечной стоимости

    commissioning-works
  • Оплата

    100% оплаты при покупке со склада и 50% — при покупке «под заказ», а остаток после поступления на склад

    payment
  • Трёхэтапная проверка

    На заводе изготовителя в Китае, при поступлении на склад в России и перед отгрузкой в транспортную компанию

    verification
  • Доставка или самовывоз

    Доставляем по России и СНГ

    delivery
  • Пусконаладочные работы

    Установка оборудования, настройка СУ, проверка электроники и механических элементов, подключение системы безопасности и пробное тестирование

Часто задаваемые вопросы

  • Менеджер 1

    Да, мы предлагаем нашим клиентам профессиональное сервисное обслуживание всего приобретенного у нас оборудования. Для вас наши цены на эти услуги будут ниже рыночных. Гарантируем.

  • Менеджер 2

    В принципе фрезеровать можно любой металл, даже углеродистую сталь, все зависит от фрезы и мощности шпинделя. Если на примере углеродистой, то можно снимать по 0,1 мм и это займет много времени.

    Если мы говорим о раскрое и фрезеровке, то тут уже имеются ввиду мягкие металлы, такие как:

    • алюминий,
    • латунь,
    • медь.

  • Менеджер 3

    Конечная цена доставки рассчитывается индивидуально, в зависимости от адреса.

    Обратитесь ко мне и я помогу с примерной стоимостью. Узнать о времени доставки можно тут.

  • Менеджер 4

    Основной причиной поломок наших станков является непрофессиональный подход. Да и то в этом случае зачастую из строя выходят расходные материалы или механизмы, которые вы всегда можете у нас приобрести.

    По вопросам правильного обращения с нашими фрезерными станками вы можете писать или звонить в нашу службу технической поддержки по единому телефону: +7 (800) 777-17-87

  • Менеджер 5

    Мы даем гарантию 12 месяцев, но под нее не попадают расходные материалы.

    По опыту можем сказать, что при грамотной эксплуатации станок прослужит дольше гарантийного срока в несколько раз.
