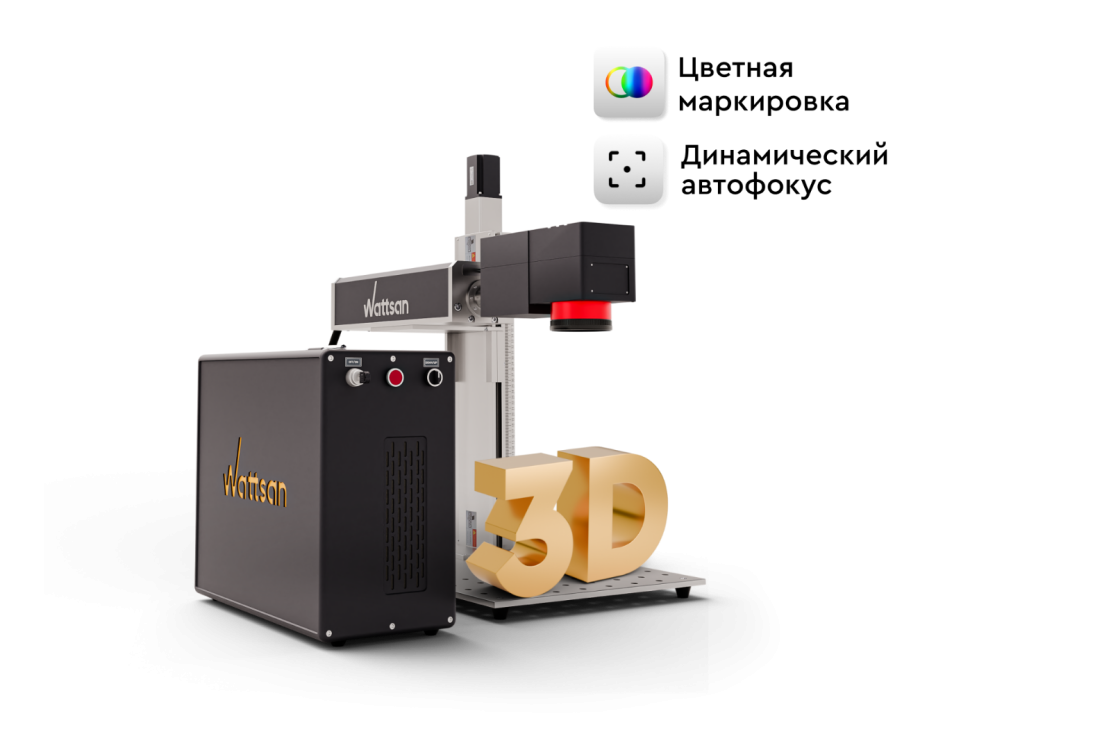

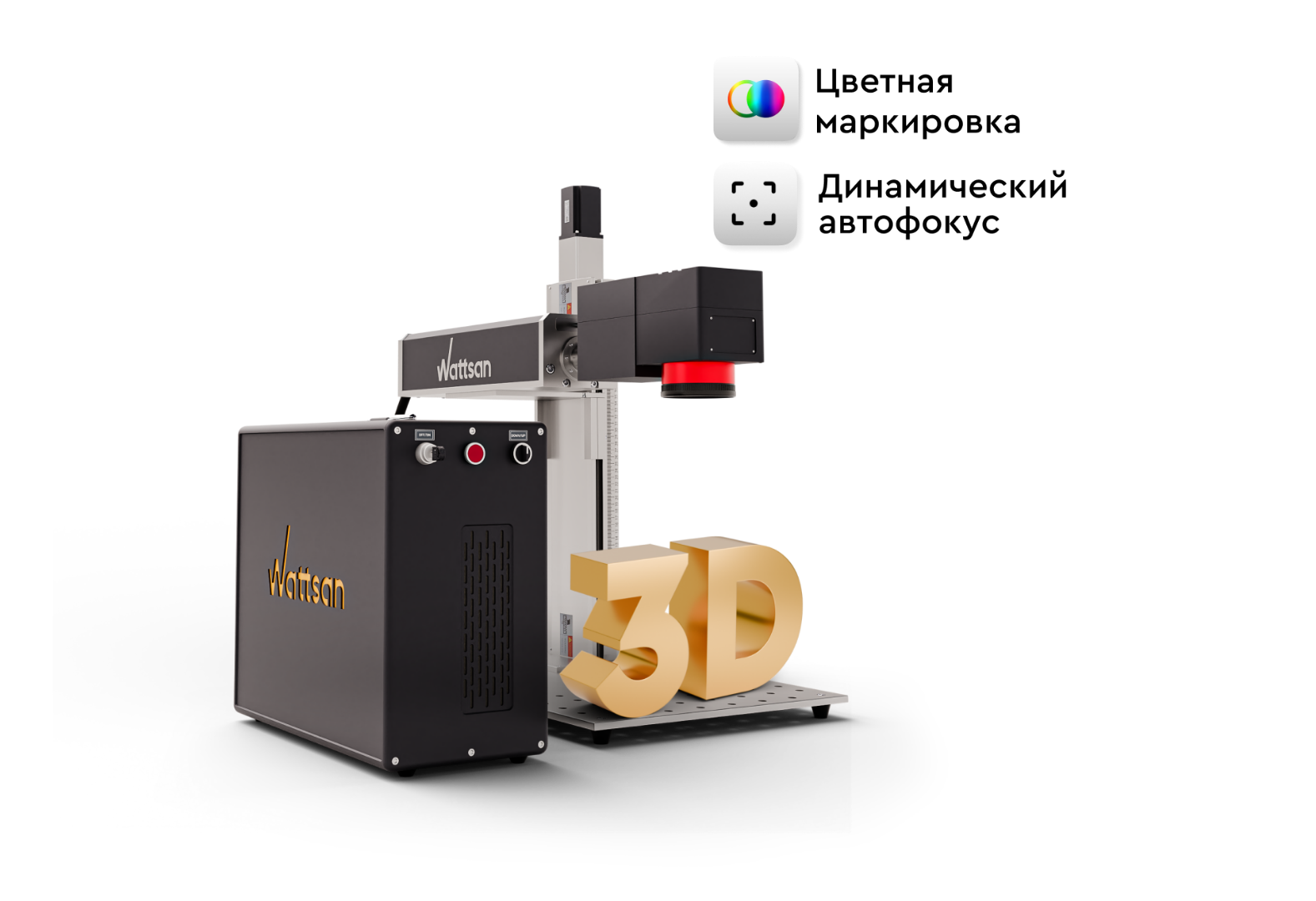

Лазерный маркер Wattsan FL 3D (JPT M7)

В связи с регулярным обновлением модельного ряда, станки могут отличаться от представленных на сайте

Лазерный маркер Wattsan FL 3D JPT M7

Рабочее поле
50х50, 110x110, 200x200, 300x300 мм
Тип лазера
Иттербиевый (Волоконный)
Тип маркера
Настольный
Излучатель
JPT (MOPA)
Мощность излучателя
20, 30, 60, 100 Вт
Все характеристики

Цена

1 502 000 ₽

1 311 000 ₽ под заказ

1 403 000 ₽

Преимущества Wattsan FL 3D JPT M7

assets/files/images/marker/fl-3d/3d-marker-1.png

Гравировка неровных поверхностей

Лазерный маркер Wattsan FL 3D JPT (MOPA) с ДИНАМИЧЕСКОЙ АВТОФОКУСИРОВКОЙ предназначен для маркировки объектов с неровной поверхностью.

Аппарат использует передовую технологию цифровой динамической фокусировки с тремя осями, чтобы преодолеть ограничения традиционных лазерных маркеров.

Лазерный маркер подходит для обработки любых материалов, включая металлы и сплавы.

Устройство делает 3D гравировку на стали, титане, латуни, алюминии, меди, платине, золоте, серебре и др. Гравер также обрабатывает резину, полимеры, драгоценные камни, полупроводники.

Не нуждается в расходных материалах

WATTSAN знает, что нужно вашим клиентам

WATTSAN знает, что нужно вашим клиентам

Впечатляет возможностями Wattsan FL 3D JPT M7

Впечатляет возможностями

Станок оснащен динамическим 3D автофокусом, который способен создавать четкое изображение даже на неровных поверхностях.

Динамический фокус позволяет обрабатывать увеличенное поле без потери мощности или снижения точности рисунка.

Плюсы лазерного маркера с функцией 3D:

  • высокая мощность излучателя;
  • подходит для глубокой гравировки;
  • большой размер рабочего поля;
  • возможность нанесения растровой графики на STL модели и тела вращения;
  • маркировка на 360 градусов по кривой с вращением;
  • работа с поворотным устройством.
Впечатляет возможностями

Система 3D динамической фокусировки Wattsan FL 3D JPT M7

Система 3D динамической фокусировки

Система 3D динамической фокусировки

Благодаря программному управлению совместной координацией осей Z и XY с различным положением сканирования ось Z перемещается назад и вперед.

Таким образом компенсируется фокус и обеспечивается однородность и постоянство пятна во всем рабочем диапазоне.

Когда система 3D фокусировки обрабатывает плоские и 3D поверхности, движение оси Z компенсирует фокус без ограничений ф-теты.

Поэтому у нее больше возможностей для апертуры и рабочего поля, что идеально подходит для сверхбольшой лазерной обработки.

Качество гарантировано!

Примеры лазерной маркировки и гравировки

Примеры лазерной маркировки и гравировки

Описание преимуществ Wattsan FL 3D JPT M7

Сферы применения

Сферы применения

  • рекламная индустрия, полиграфия и печать (создание элементов наружной рекламы, печатей и штампов, клише для тиснения);
  • фотомастерские, производство сувениров (высокоточная гравировка на стеклянных, кожаных, металлических и изделиях из других материалов);
  • ювелирное дело (производство штампов для медалей, монет, маркировка ювелирных украшений);
  • любая промышленность (маркировка деталей электроники, автозапчастей, инструментов);
  • особенно незаменим в медицине (маркировка металлических поверхностей, приборов и т.д.).

Q-Switch и MOPA

У маркера Wattsan с MOPA излучателем JPT серии M7 более широкий диапазон частот, от 1 до 4000 кГц (Q-Switch маркеры — от 20 до 200 кГц), а также регулируемый механизм длительности импульсов, от 2 до 500 нс (Q-Switch — от 70 до 170 нс, длина импульса не регулируется).

В Q-Switch маркерах с увеличением частоты падает пиковая мощность. В лазерах с технологией MOPA — благодаря наличию усилителя мощности (новая технология) достигается высокая пиковая мощность, независимо от частоты импульсов и их длительности.

Таким образом, маркер с технологией MOPA дает превосходную точность гравировки и расширенный спектр возможностей для каждой поверхности, а также обрабатывает большее число материалов, чем Q-Switch лазерные маркеры.

Описание преимуществ Wattsan FL 3D JPT M7

Оставит конкурентов позади

Оставит конкурентов позади

Разница между технологиями Q-Switch и MOPA ярче всего видна при обработке пластмасс и полимеров.

Маркер с технологией MOPA за счет широкого диапазона настройки частот и длительности импульсов позволяет получать наиболее высокую контрастность изображения на максимальном кол-ве различных видов пластика. Он минимально нагревает поверхность материала, не оставляет прожогов, желтого налета и вспенивания.

JPT MOPA управляет каждым отдельным импульсом и дает регулярную матрицу импульсов с заданными рабочими параметрами. Благодаря этой функции лазер обеспечивает высокие показатели качества маркировки, требующиеся при нанесении QR-кодов, штрих-кодов, растровых и векторных изображений.

  • Высокая детализация за счет малого диаметра луча, широкого диапазона частот и регулирования длительности импульса;
  • Высокая скорость работы. Достигает 7000 мм/сек;

  • Широкая вариация цветов и оттенков. Весь спектр цветных оттенков на нержавеющей стали;

  • Контрастная маркировка любых пластиков по сравнению с Q-Switch лазерными маркерами;

  • Черная маркировка алюминия. За счет широкого
    диапазона частот и регулируемой длительности импульсов;

  • Отсутствие расходников. Для работы нужна только розетка.

  • Бесконтактный процесс нанесения. Изделие не требует фиксации во время обработки;

  • Крайне надежный. Практически вечный маркер, если вы не собираетесь на нем резать. Для резки маркер не предназначен.

Линзы и рабочее поле

  • Размер рабочего поля зависит от линзы
    Cамые популярные размеры:
    110х110, 150х150 и 200х200

    1. Малое лазерное пятно и большая концентрация мощности луча обеспечивают высокоскоростную, детализированную и глубокую рельефную гравировку изделия.

    2. Универсальный, самый популярный размер линзы как для глубокой гравировки, так и для маркировки изделия, при понижении мощности луча. Гравировка в глубину делается в 2 раза дольше, чем с линзой 110x110.

    3. Большая точка/поле лазерного луча, позволяет аккуратно нагреть металл и придать ему оттенок, подходит для маркировки или снятия краски с поверхностей большой площади. Не подходит для гравировки изделий.

Если вы работаете в глубину с небольшими макетами, то лучше поставить линзу с меньшим размером поля. Луч будет тоньше, а результат работы – качественнее

Линзы и рабочее поле

Описание преимуществ Wattsan FL 3D JPT M7

Маркировка цилиндрических изделий

Маркировка цилиндрических изделий

Для работы с цилиндрическими и другими подобными формами, на станок может быть установлена поворотная ось.

Поворотное устройство надежно, но деликатно удерживает изделия, не повреждая их и не оставляя царапин на поверхности.

Такая функция маркера значительно расширяет область его применения, позволяет наносить высококачественную круговую маркировку на объемные заготовки и изделия.

Оптимизирует производство и дает конкурентные преимущества на рынке.

Управление маркером

  • Управление аппаратом осуществляется через программу EzСad.

    EzCad — это гибкий и мощный программный пакет, для работы с лазерными маркерами. Имеет встроенный генератор для маркировки и штрихкодирования.

    Поддерживает растровые файлы: bmp, jpg, gif, tga, png, tiff, а также векторную графику: ai, dxf, dst, plt и т. д;

    Также осуществляет поддержку современных лазерных источников: SPI G3, IPG YLP, IPG YLPM.

Управление маркером

Описание преимуществ Wattsan FL 3D JPT M7

Лазерный маркер Wattsan FL 3D (JPT M7)

Маркирует цилиндрические изделия

Для работы с цилиндрическими другими подобными формами, на станок может быть установлена поворотная ось.

Поворотное устройство надежно, но деликатно удерживает изделия, не повреждая их и не оставляя царапин на поверхности.

Такая функция маркера значительно расширяет область его применения, позволяет наносить высококачественную круговую маркировку на объемные заготовки и изделия. Оптимизирует производство и дает конкурентные преимущества на рынке.

Тест драйв и сервис WATTSAN FL 3D

Если вы не можете посетить наше производство из-за удаленности, мы можем прислать образцы ваших изделий по почте, а также выслать видео с процессом изготовления

Вы увидите качество изделий, выполненных на станках Wattsan. Это поможет оценить, как станки решают вашу задачу и окончательно определиться с выбором.

Компания LASERCUT рекомендует заказывать пусконаладочные работы только у проверенных компаний.

  • Пусконаладочные работы — один из самых важных этапов стабильной эксплуатации оборудования.
  • Правильная начальная настройка и проверка максимально снижают шансы поломки на первых этапах использования.

За 14 лет мы организовали лучшую сервисную службу по ремонту ЧПУ станков по всей России и СНГ!

Демонстрация наших станков в более 50 городах России или Online

Подберем оборудование для вашей задачи с учетом всех тонкостей.
80% клиентов выбирали оборудование благодаря нашей консультации.

  • Демо-залы
  • Выставки
  • Онлайн
  • У клиентов

Характеристики Wattsan FL 3D JPT M7

Основные

Тип рабочего стола
Статичный
Тип лазера
Иттербиевый (Волоконный)
Тип маркера
Настольный

Габариты

Рабочее поле
50х50, 110x110, 200x200, 300x300 мм

Механика

Мощность излучателя
20, 30, 60, 100 Вт
Излучатель
JPT (MOPA)
Охлаждение излучателя
Воздушное
Срок службы излучателя
100 000 ч
Скорость маркировки
до 7000 мм/сек
Рабочая среда
15-35 С°

Оптика

Длина волны
1064 нм
Выходная частота лазера
1-4000 кГц
Линза в комплекте
F-Theta D80

ПО

Контроллер
MOD4_V1T1
Форматы файлов
AI, PLT, DXF, SVG, BMP, JPEG, GIF, PNG

Комплектация

Лазерный излучатель
1 шт
F-Theta линза
1 шт
USB-накопитель с ПО
1 шт
Кабель питания
1, 1 шт
Очки
1 шт
Педаль
1 шт
Комплект шестигранников
1 комплект
Болты
1 комплект
Паспорт станка
1 шт

Порядок покупки

  • Выбор оборудования

    Вы вместе с нашим специалистом выбираете оборудование и обсуждаете комплектацию станка.

  • Заключение договора

    Согласовываем комплектацию станка и рассчитываем конечную стоимость оборудования.

  • Оплата

    Если вы покупаете оборудование со склада, то вносите 100% оплату. Если берёте «под заказ», то вносите аванс 50%, а остаток после поступления станка на склад.

  • Трёхэтапная проверка качества

    Оборудование проходит 3-х этапную проверку качества, сначала на заводе изготовителя в Китае, потом при поступлении на склад в России, и, наконец, перед отгрузкой в транспортную компанию.

  • Доставка или самовывоз

    Доставляем все в любую точку России. Гарантируем лучшую стоимость доставки по всей РФ и СНГ!

  • Пусконаладочные работы. В процесс...

    Сервис

    В процессе проведения пусконаладочных работ, оборудование распаковывается, устанавливается, инженер устанавливает ПО, проверяется работоспособность станка.
