Лазерный станок для резки листа WATTSAN Нard 2060

  • превью 1 к Лазерный станок для резки листа WATTSAN Нard 2060
  • превью 2 к Лазерный станок для резки листа WATTSAN Нard 2060
  • превью 3 к Лазерный станок для резки листа WATTSAN Нard 2060
  • превью 4 к Лазерный станок для резки листа WATTSAN Нard 2060
  • превью 5 к Лазерный станок для резки листа WATTSAN Нard 2060
  • превью 6 к Лазерный станок для резки листа WATTSAN Нard 2060
  • превью 7 к Лазерный станок для резки листа WATTSAN Нard 2060
  • превью 8 к Лазерный станок для резки листа WATTSAN Нard 2060
В связи с регулярным обновлением модельного ряда, станки могут отличаться от представленных на сайте

Лазерный станок по металлу с  защитной кабиной Wattsan Нard 2060 для резки листа

Рабочее поле
2000x6000 мм
Система управления
Мощность лазера
3 000 - 20 000 Вт
Макс. скорость перемещения

Калькулятор лазерной резки металла
120 м/мин
Все характеристики

При покупке станка пусконаладка в подарок!

Hotline Service

Сервис № 1 в России

Цена

Цена по запросу

Тест-драйв станка

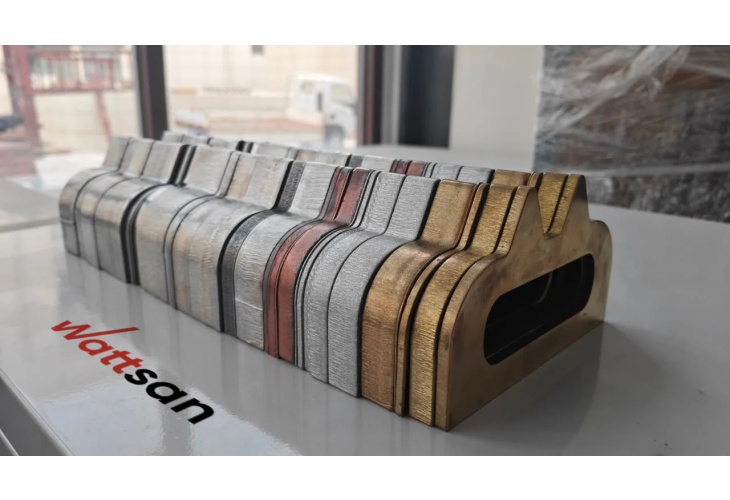

Гибкость в выборе толщин и материалов

Гибкость в выборе толщин и материалов

Станок Wattsan 2060 HARD с рабочим полем 2000ммх 6000мм — это новая линейка высокотехнологичных станков Wattsan c лазерными излучателями мощностью от 3 кВт до 30 кВт.

Ускорение 1,5G позволяет резать детали со скоростью 120-160 м/мин и с точностью ±0.02 мм/мин. Станок обрабатывает готовые изделия толщиной до 50 мм.

Станок отличается высокой окупаемостью, подходит для малых и средних производств.

Лучшее решение в своем классе

Серия Hard отличается полностью закрытой конструкцией с:

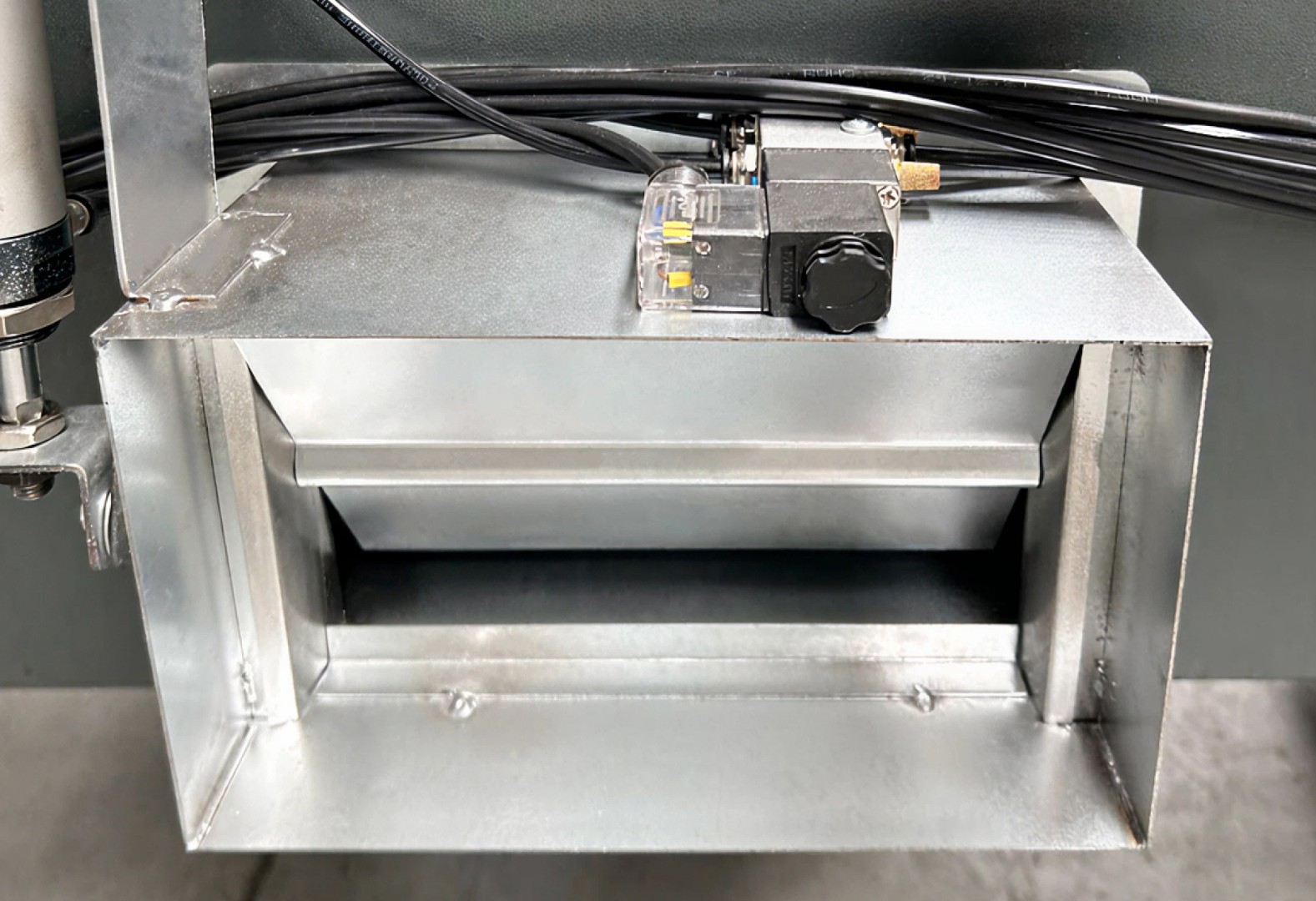

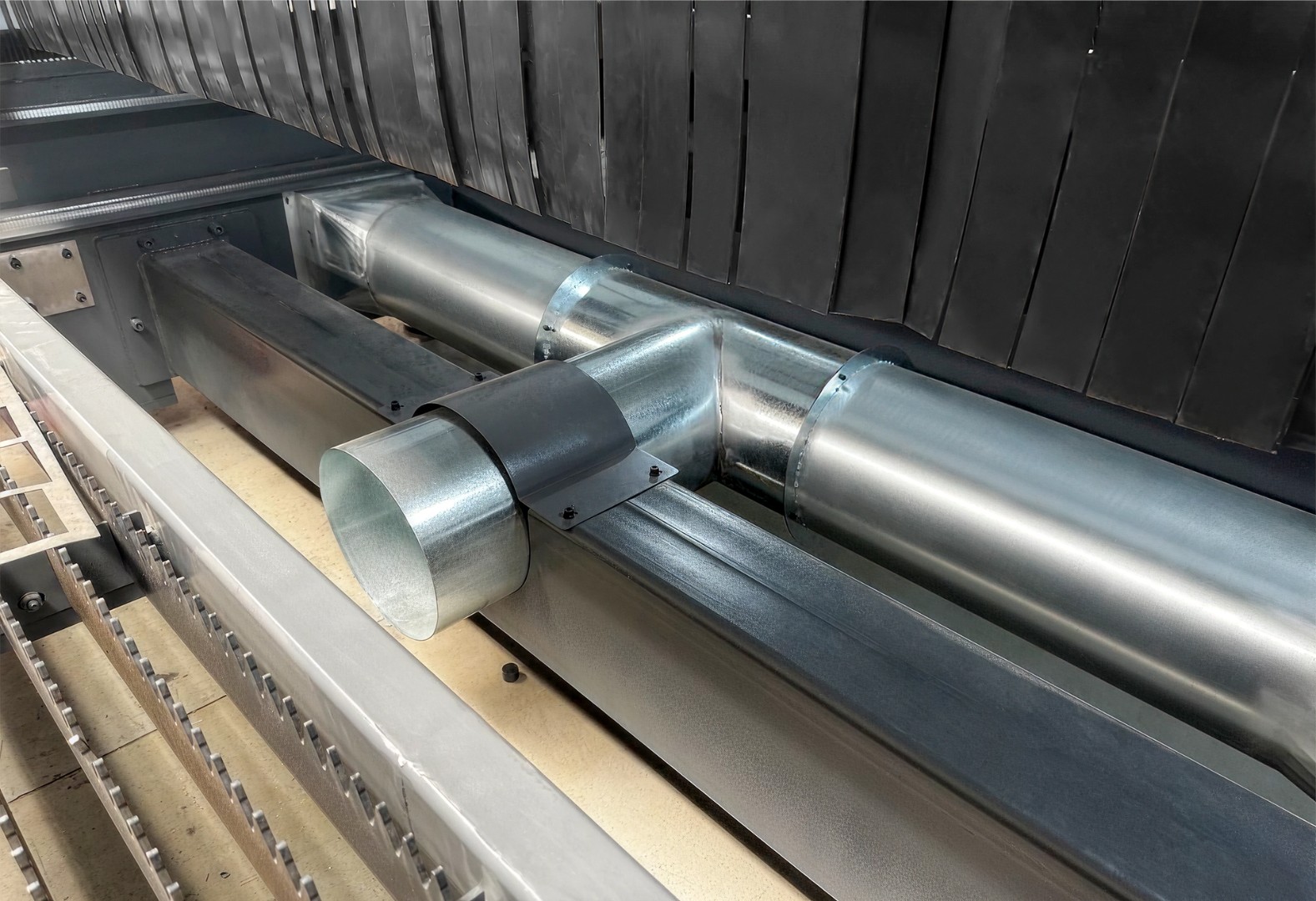

  • зональной вытяжкой для дымоудаления,
  • усиленной станиной 18 мм
  • и тремя видами защиты рамы станка от воздействия  лазерного луча в процессе работы (в зависимости от комплектации).

Мощная ось Z диаметром 25 мм (у других станков диаметр 15 мм) оснащается лазерной головой премиального класса Boci.

На станке в стандартной комплектации реализованы две камеры:

  • одна направлена на слежение за сменой столов;
  • вторая направлена на наблюдение за работой внутри станка.

Осуществляет бесперебойную работу станка в режиме 24/7.

Лучшее решение в своем классе

Сила Wattsan — накопленный опыт и технологии

Сила Wattsan — накопленный опыт и технологии
Фундамент станка

Фундамент станка

Рамы Wattsan Hard сконструированы по современным технологиям, имеют большой вес и более мощную несущую способность (по сравнению с аналогичными станками), их главная задача — не допускать вибрации при работе на рассчитанных скоростях и ускорениях.

Термообработанное стальное основание Wattsan Hard имеет толщину металла 18 мм, что обеспечивает «неубиваемость» рамы и срок службы от 10 лет и более.

Середина платформы соединена балкой, толщина стенки которой составляет 30мм для усиления несущей способности станка, а также дополнительными ребрами жесткости толщиной 16 мм по всему периметру рамы.

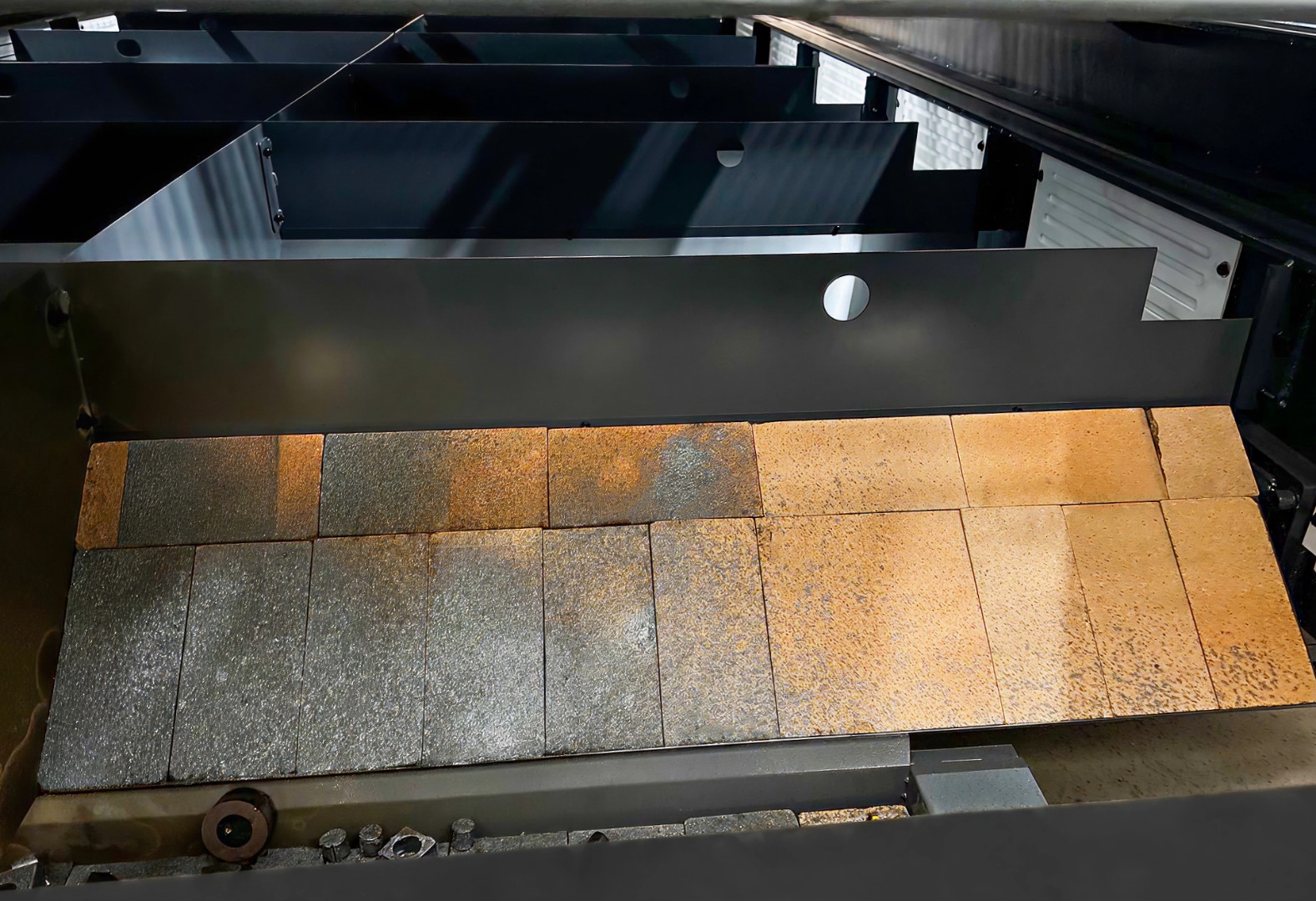

Поверхность рамы дополнительно защищена керамическим покрытием, чтобы предотвратить деформацию станины от теплового воздействия лазерного луча.
*Рама также может быть защищена графитовым покрытием или медными пластинами.

На станках Wattsan серии Hard по оси Z реализована ШВП диаметром 25 мм (на других аналогичных станках диаметр оси не превышает 15 мм).

Усиленная ШВП:

  • дает дополнительный запас прочности станку,
  • увеличивает коэффициент редукции,
  • увеличивает скорость движение лазерной головы вверх и вниз.
Усиленная ось Z

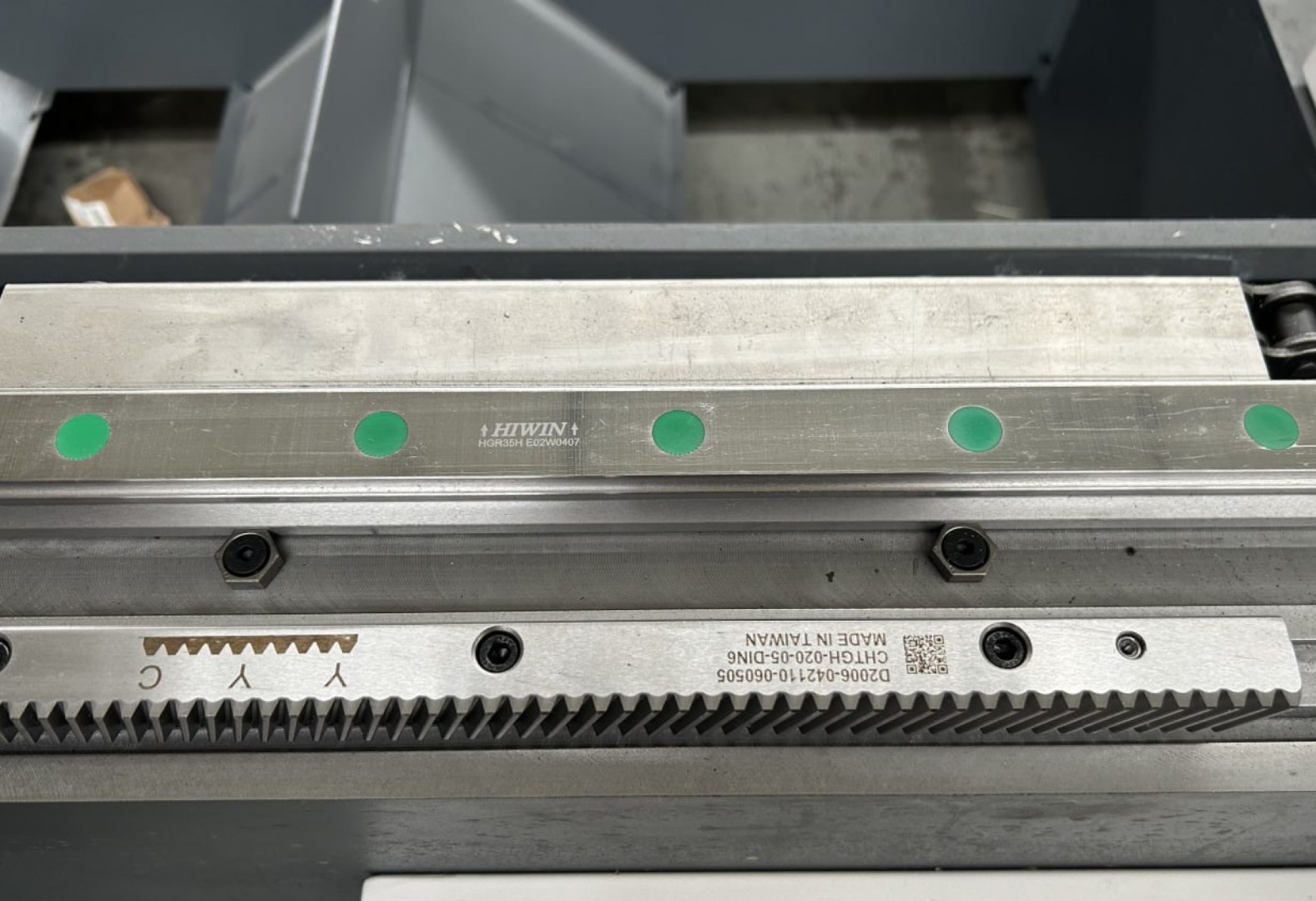

Косозубые рейки идут вдоль станка параллельно направляющим и участвуют в движении портала.

На металлорезах серии Hard установлены рейки Lean В2. Они монтируются роботом, что минимизирует погрешности, и помогают станку выдерживать нагрузки на требуемой скорости.

Перемещение лазерной головки осуществляется по линейным направляющим Hiwin (Тайвань). Они отвечают всем международным и европейским стандартам и производятся с непрерывным контролем качества.

Линейные направляющие HIWIN отличаются плавным ходом, высокой точностью, большой грузоподъемностью, уплотненными каретками, низким трением, низким уровнем шума и легкостью установки.



Косозубые рейки и направляющие

При интенсивной работе металлорезов на направляющих скапливается масло, что приводит к его попаданию на листы металла и грязи в рабочей зоне станка.

На станках Wattsan Hard реализован слив масла с направляющих в специальную емкость, что позволяет предупредить возможные поломки, а также соблюсти чистоту на производстве.

Удаление излишков масла

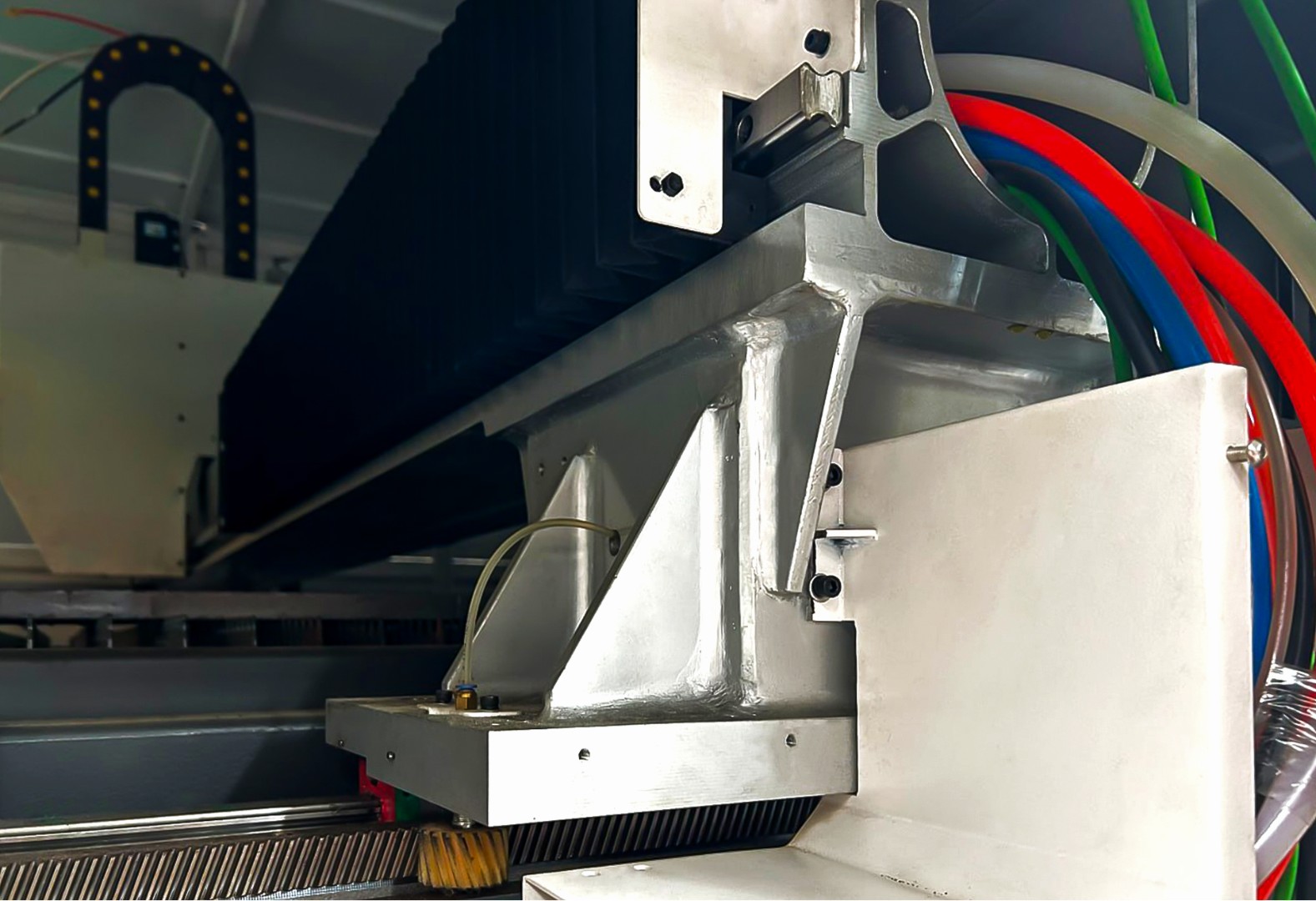

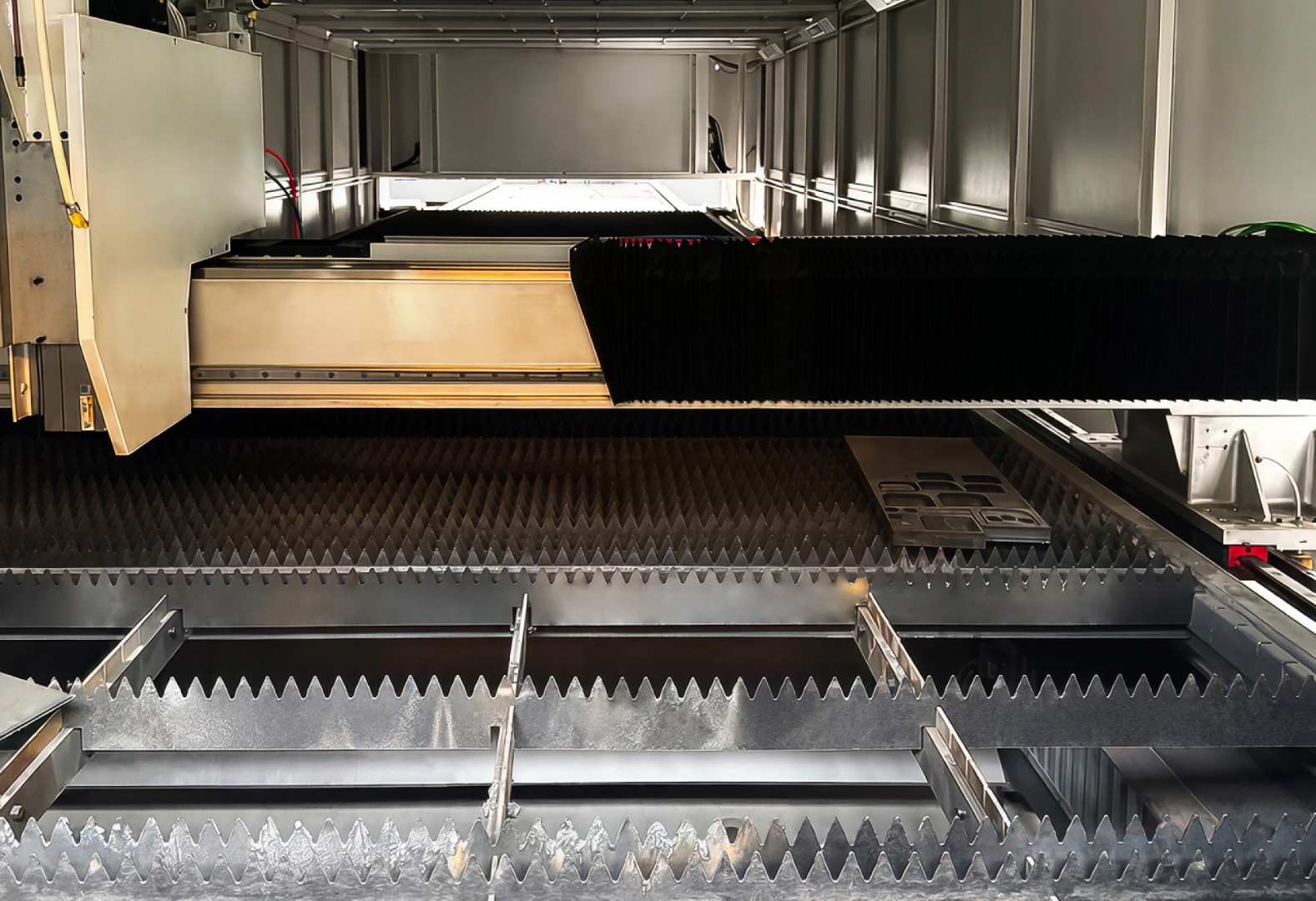

Портал станка
Wattsan Нard 2060 для резки листа

  • Наибольшим нагрузкам в процессе эксплуатации подвержен портал станка. Портал на станке Wattsan изготовлен из алюминия.

    Алюминиевый портал сверх большого сечения — это хорошая твердость, жесткость при легком весе, а также устойчивость к коррозии и окислительным процессам.

Портал станка

  • Благодаря алюминиевому порталу и точно рассчитанной нашими инженерами конструкции, станок полностью  застрахован от деформаций и поломок.

    Вся инерция алюминиевого портала гасится и не вызывает никаких колебаний станка во время работы.

    Все это гарантирует долгий срок и безаварийную работу.

Электрика

Электрика

Бренд Siemens на рынке с 1847 года. Его продукция проходит строгий контроль качества и соответствует международным стандартам.

Мы используем Siemens, потому что:

  • процент отказов составляет всего 0,04% случаев;
  • высокий КПД, 70%;
  • оборудование рассчитано на 100.000 часов непрерывной работы;

Благодаря этому электрика Siemens работает 24/7 даже при самых высоких нагрузках

Siemens — это гарантия надежности, долговечности и производительности!

Движущая сила станка

  • Серводвигатели Mitsubishi и Yaskawa

    Японские компактные силовые двигатели, зарекомендовавшие себя на международном рынке ЧПУ оборудования благодаря своим отличным эксплуатационным характеристикам:

    • облегченный дизайн;
    • увеличенный в 2 раза запас надежности;
    • минимальные вибрации;
    • ускорение до 2G;
    • простота в обслуживании и легкость замены.

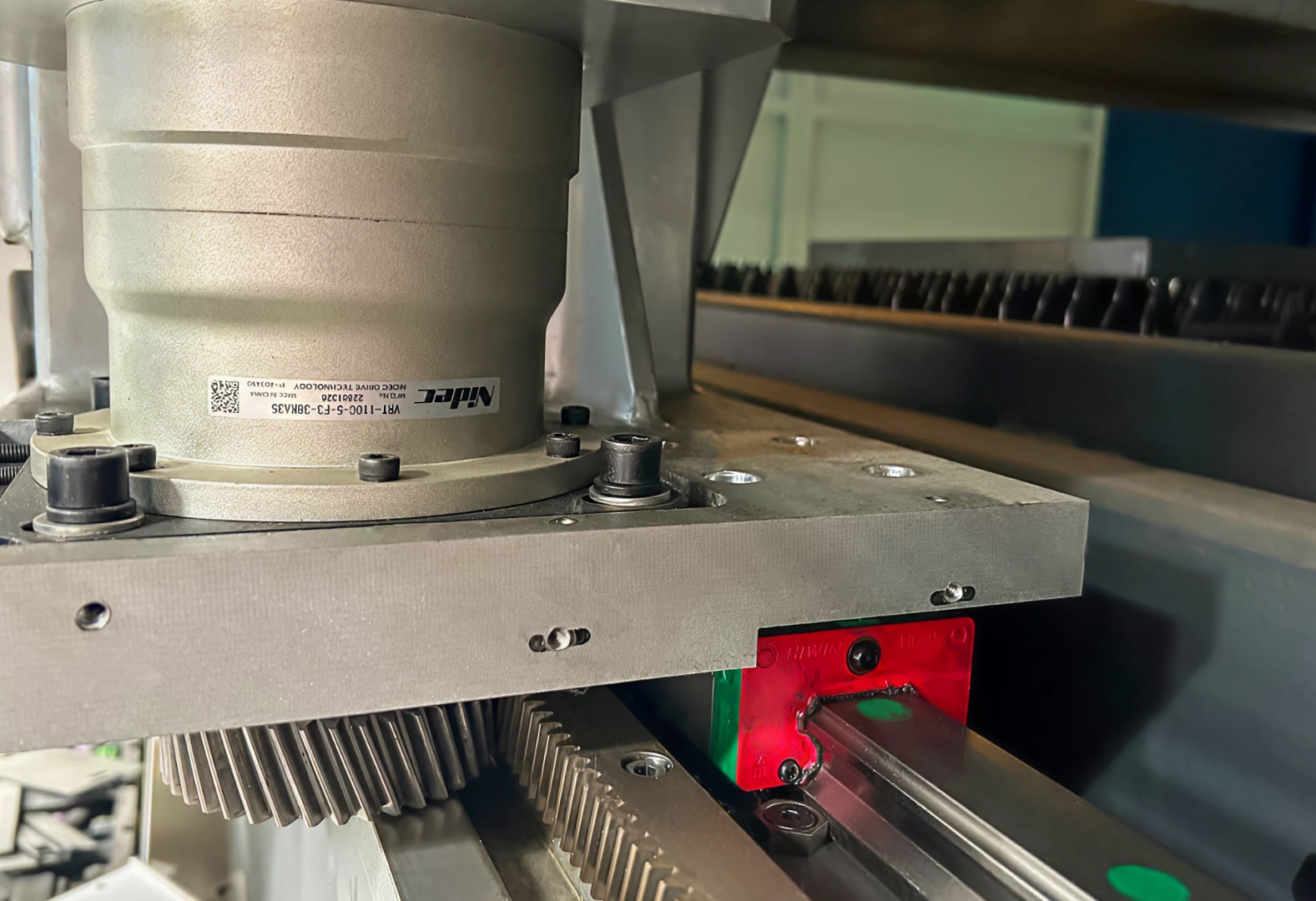

  • Двигатель Mitsubishi — редуктор Shimpo

    Редуктор распределяет крутящий момент от серводвигателя и передает его на косозубую шестерню, что приводит в действие ход портала.

Движущая сила станка

Скорость и ускорение станка
Wattsan Нard 2060 для резки листа

  • Лазерный станок Wattsan Hard имеет скорость холостого перемещения 120 м/мин, ускорение 1,5 G

    Если рассматривать два станка с одинаковой скоростью 100 м/мин и ускорениями 0,5 G и 1 G, то станок с ускорением 1G будет резать в 2 раза быстрее, чем станок с 0,5 G.



Скорость и ускорение станка

  • В т.ч. благодаря своим скоростным характеристикам станки Wattsan Hard занимают лидирующие позиции среди аналогов по производительности и экономичности.

    ускорение-cкорость-мощность двигателя

    Наши менеджеры подберут нужный вариант, в зависимости от ваших производственных задач

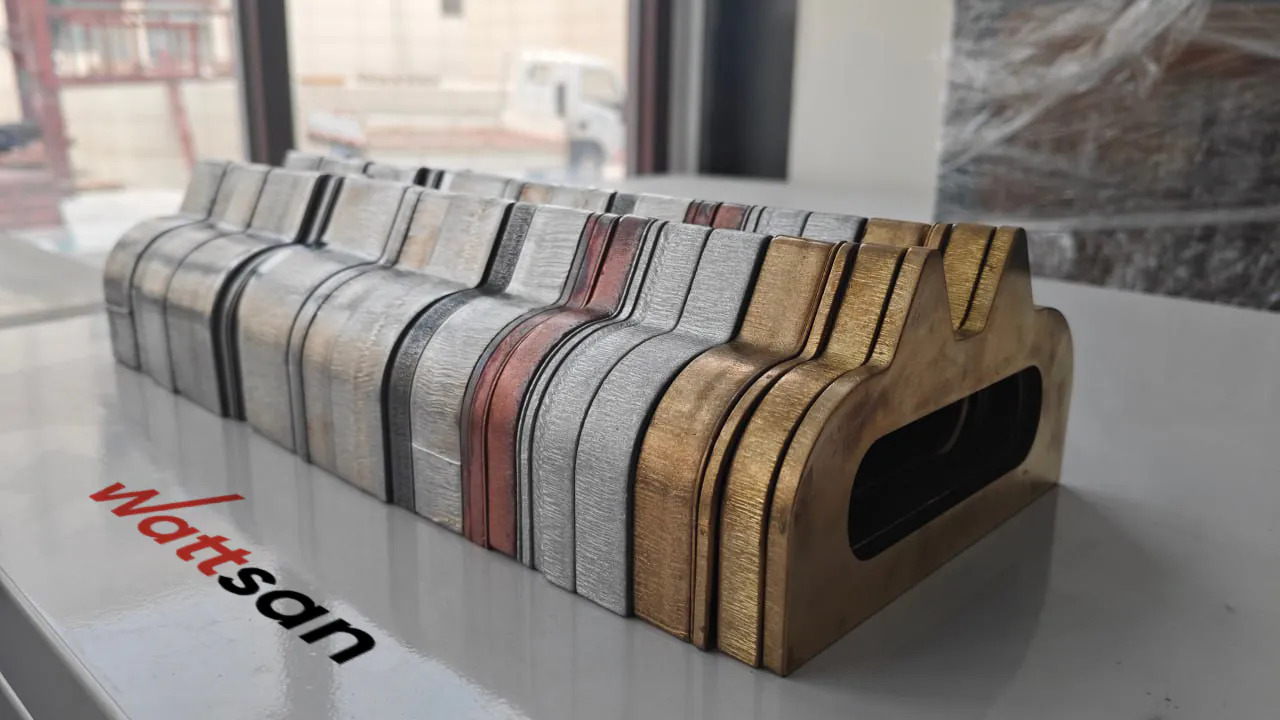

Безупречное качество кромки

Безупречное качество кромки

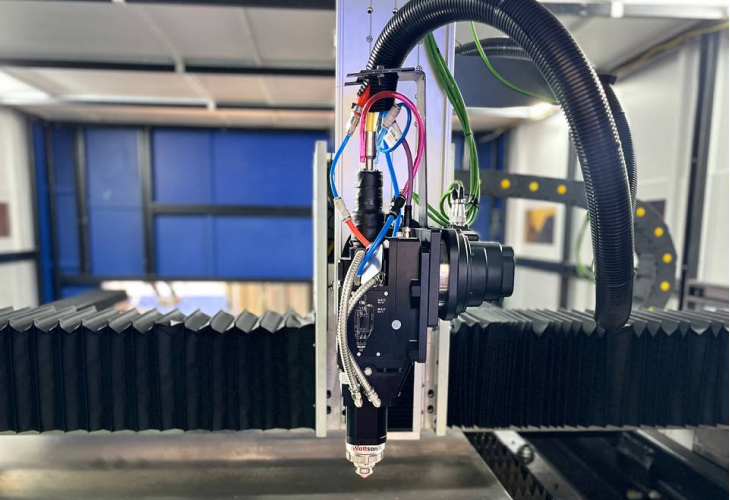

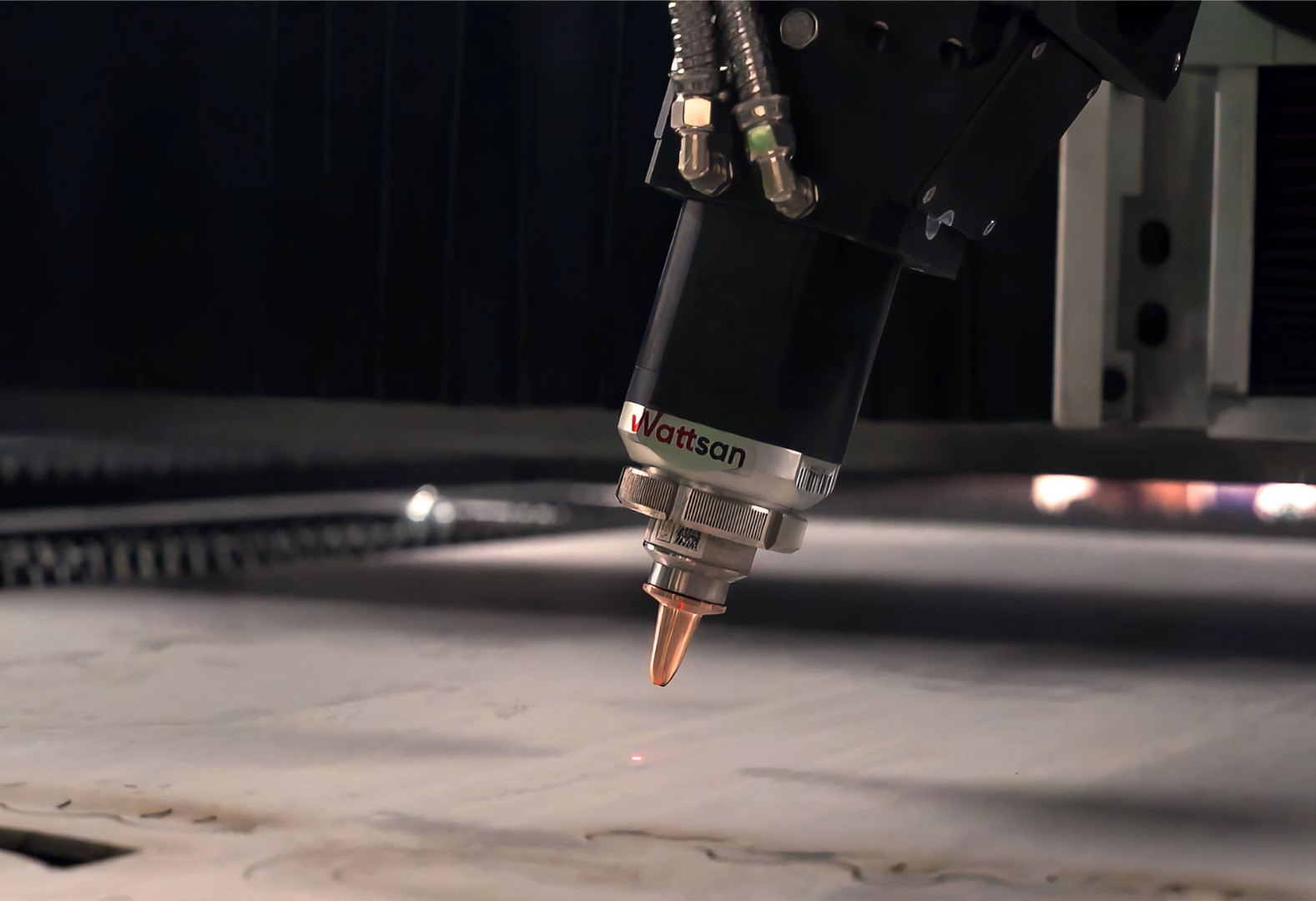

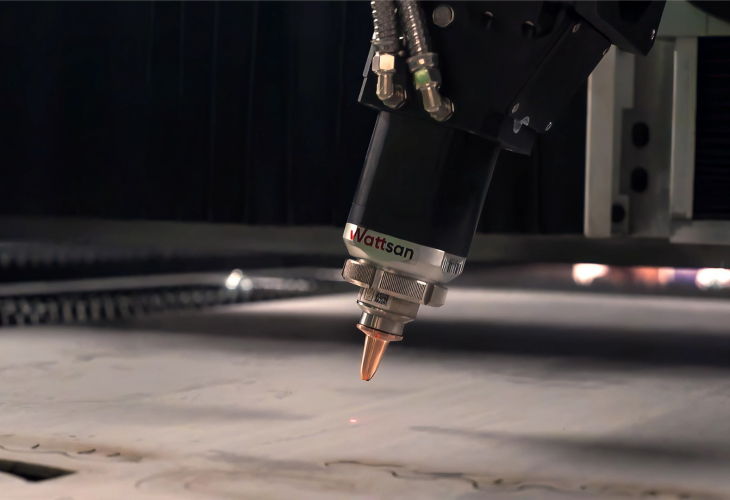

Станки серии Wattsan Hard оснащаются лазерной головой Boci — премиальным компонентом для работы со средней и высокой мощностью излучателя от 3 кВт и выше.

  • Повышенный срок эксплуатации даже под воздействием суровых промышленных условий.
  • Интегрированные системы датчиков для полного контроля процесса обработки.
  • Встроенные функции автоматического контроля, предотвращающие выход лазерной головы из строя из-за ошибки настроек или внешних факторов.
  • Контроль ключевых параметров: температуры защитных стекол, давления газа, влажности внутри головы и других.
  • Поддержка резки под углом 45°.
  • Минимальный риск ошибок благодаря интеграции с системой управления FSCUT.

Полный контроль процесса резки!

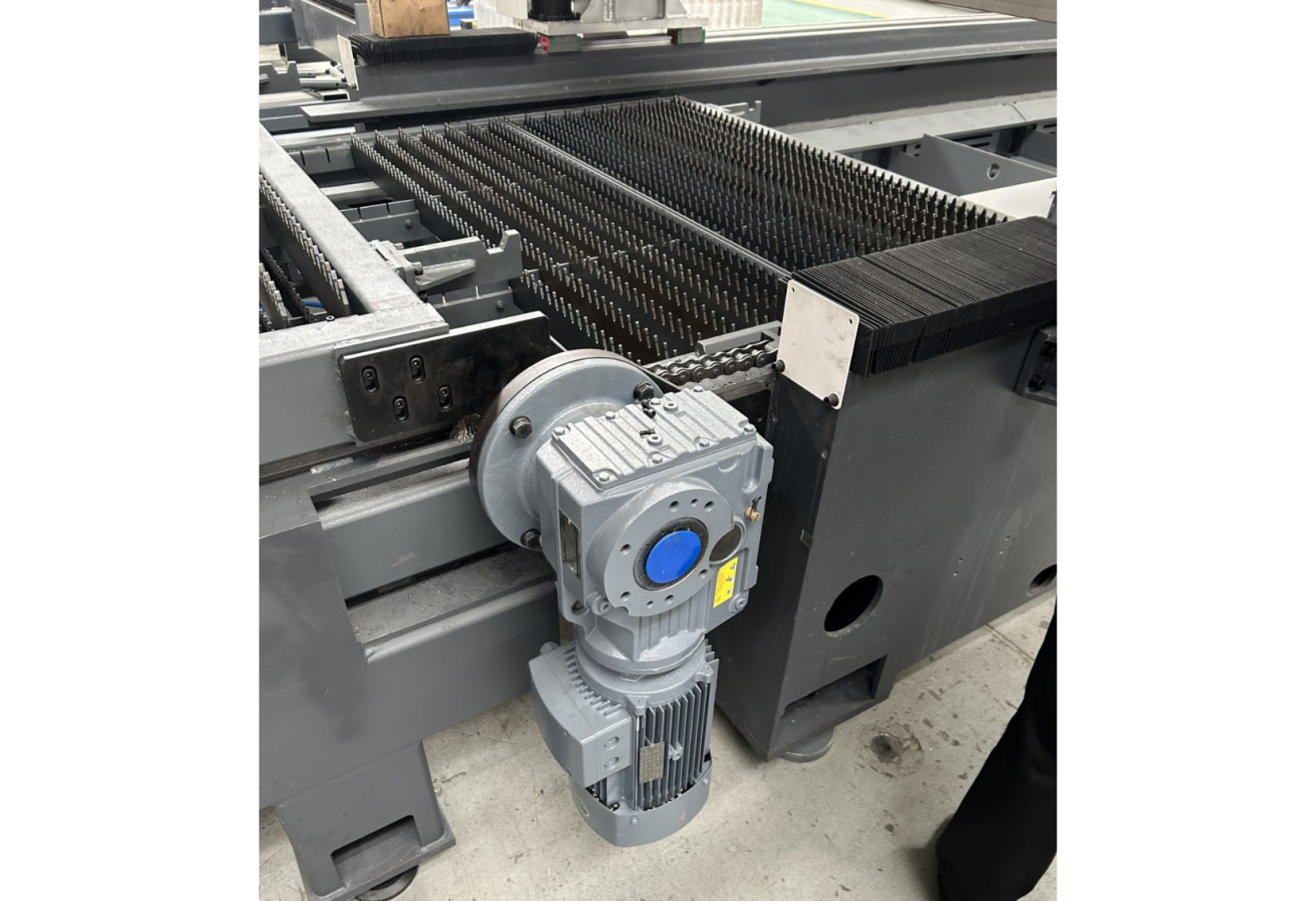

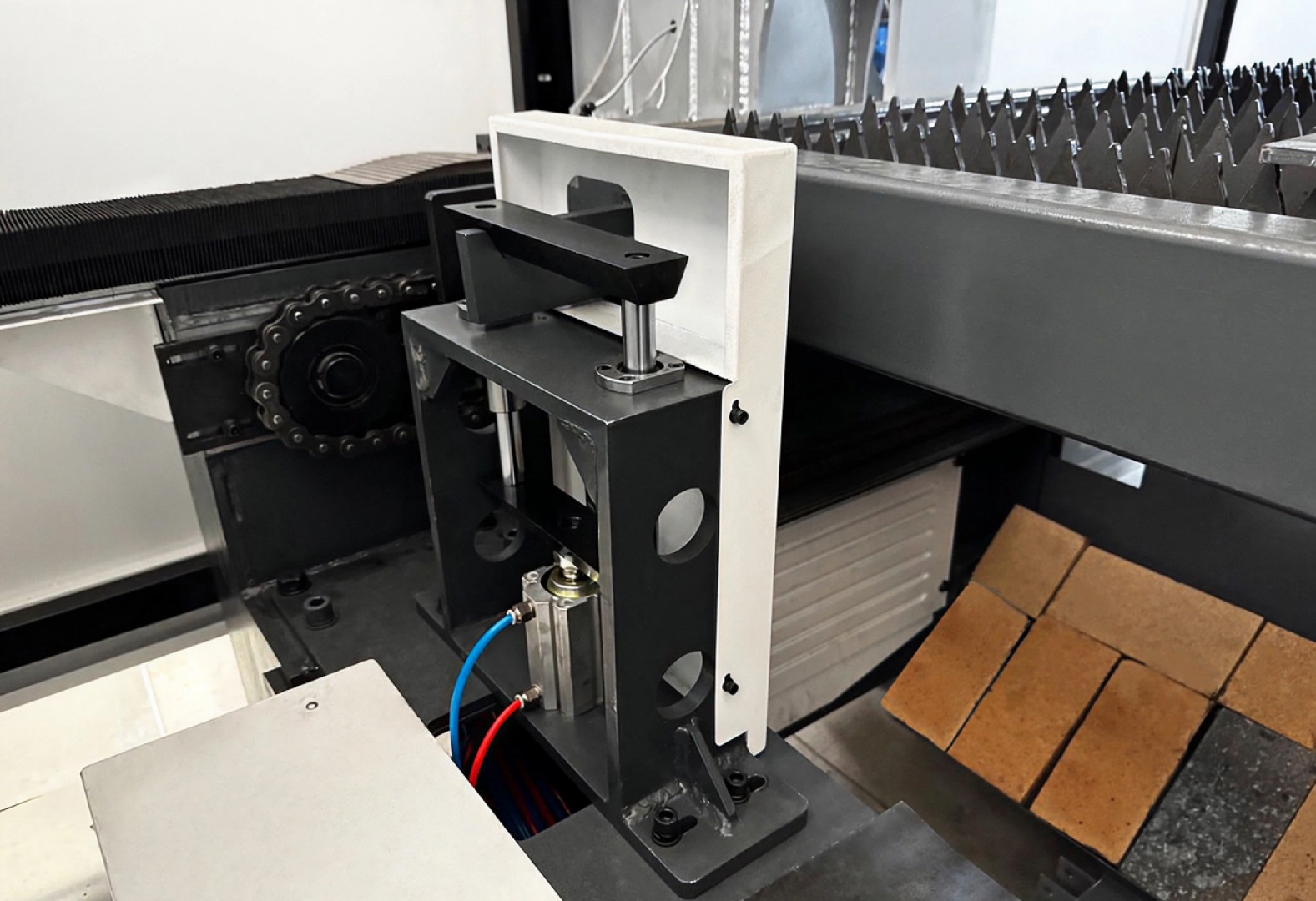

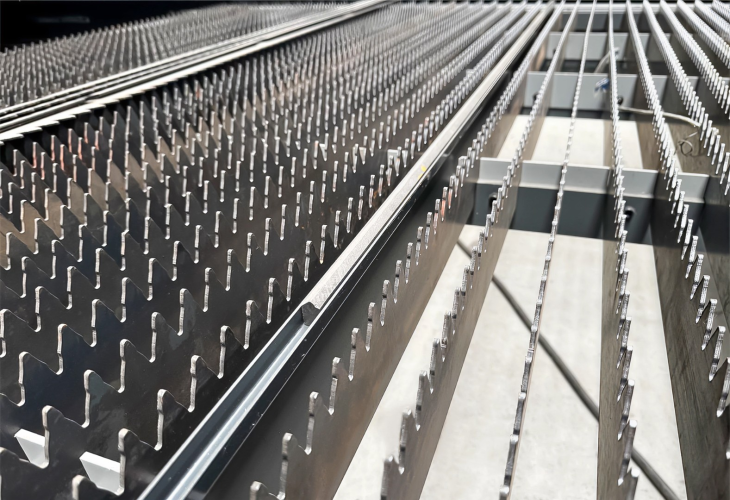

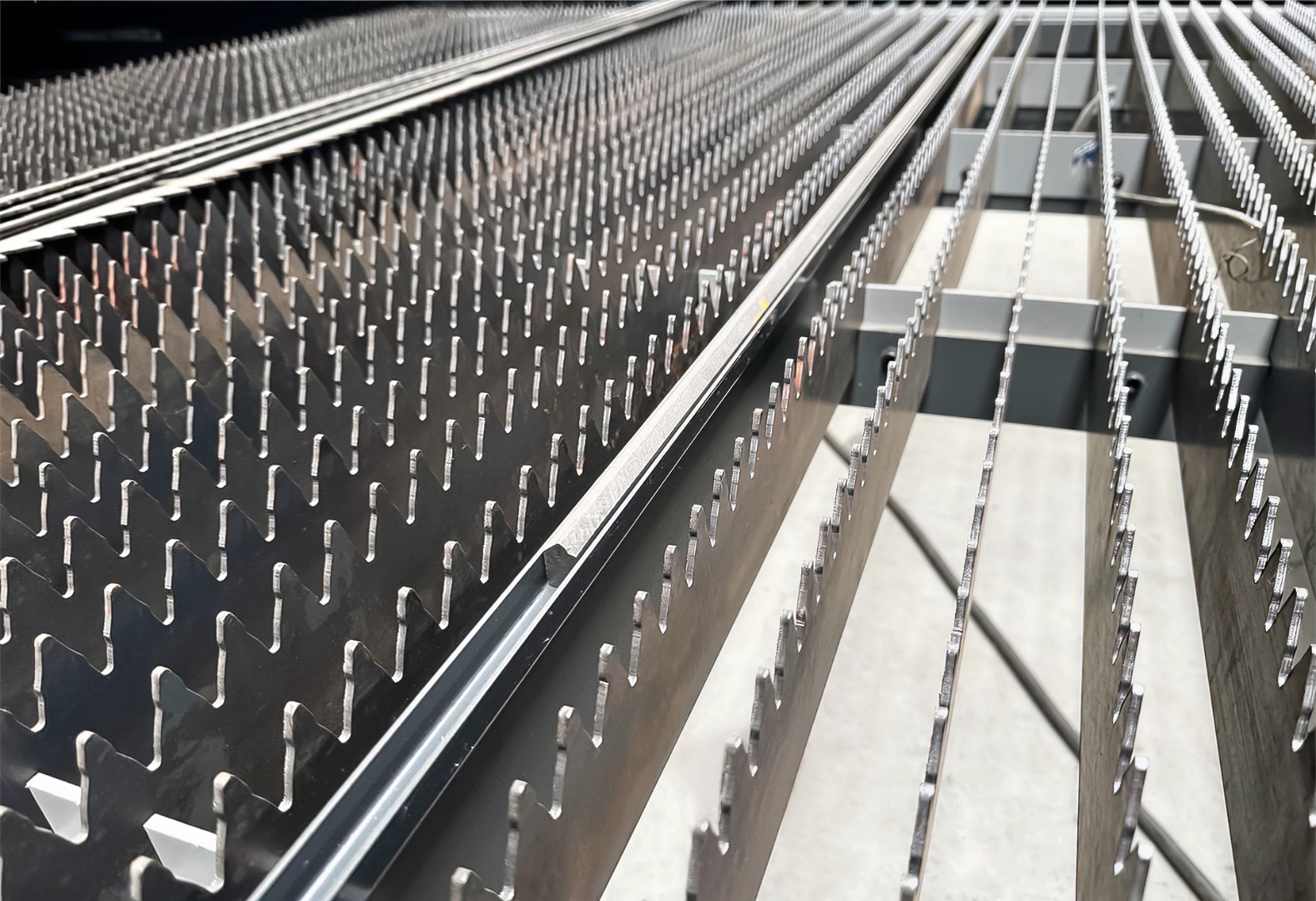

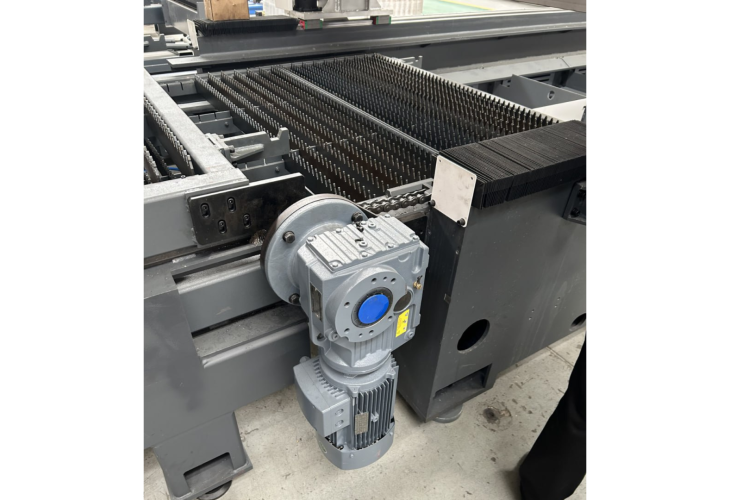

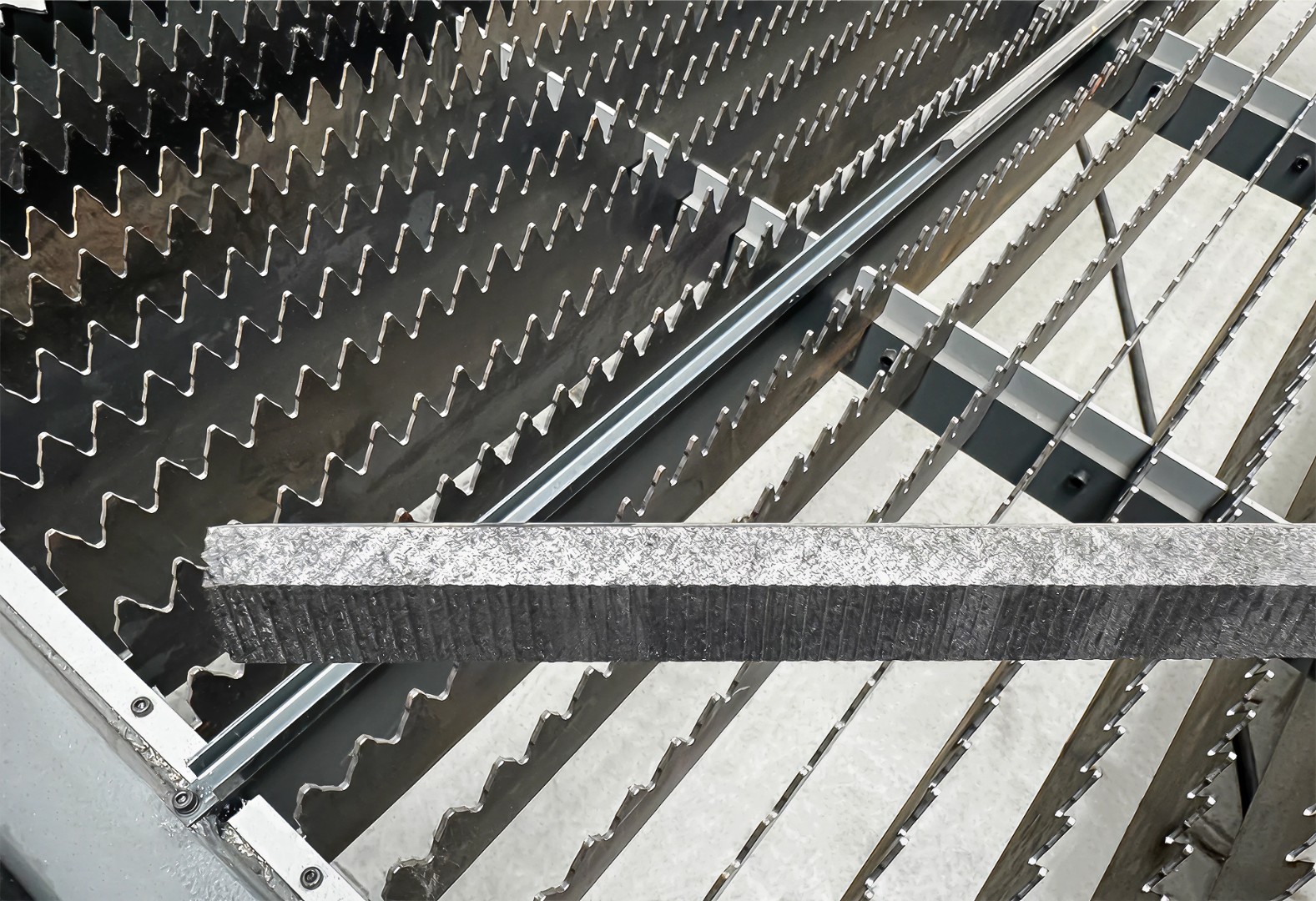

Система сменных столов

Конструкция сменных столов рассчитана на увеличенную грузоподъемность, предотвращает дрожание платформ во время движения, пневматические фиксаторы обеспечивает максимальную устойчивость столов во время резки.

Расстояние между верхней и нижней платформами составляет 70 мм, что позволяет избежать столкновений при смене верхней и нижней платформ, вызванных смещением заготовок.

Высота ламелей нижней платформы на 45-50 мм выше высоты сменной направляющей, что позволяет удобно подцеплять тяжелые листы металла специальным оборудованием со стола.

Система сменных столов

15+ лет работаем для вашего бизнеса

15+ лет работаем для вашего бизнеса

Наблюдение за работой станка

  • На металлорезах Wattsan Hard в стандартной комплектации установлена система видеонаблюдения за работой станка.

    Две видео камеры включаются при работе станка:

    Камера №1 — транслирует работу станка внутри кабины оператору на монитор

    Камера №2 — направлена на слежение за работой сменных столов, с помощью нее оператор может видеть работу станка «за кабиной», что обеспечивает как безопасность работы механизма (в случае смещения материала), так и безопасность других сотрудников на производстве.

Наблюдение за работой станка

Интеллектуальная система станка
Wattsan Нard 2060 для резки листа

  • На металлорезах Wattsan Hard установлена система управления FSCUT, она состоит из контроллеров и программного обеспечения CYPCUT.

    CYPCUT обеспечивает станок управлением последнего поколения. Ведет автоматический расчет времени обработки деталей. Упрощает расчет себестоимости продукции.

Интеллектуальная система станка

  • Дистанционная диагностика неисправностей систем станка, сокращает время простоя, выездные расходы, связанные с сервисом оборудования и др.

    Nesting — инструмент автоматического расположения деталей на листе для уменьшения дистанции холостых переходов и сокращения отходов.

    Micro Joint — функция, оставляющая тонкие соединения в деталях, чтобы изделия не выпадали из листа и др.

Лазерный станок для резки листа WATTSAN Нard 2060

Эргономичный дизайн удобный в эксплуатации

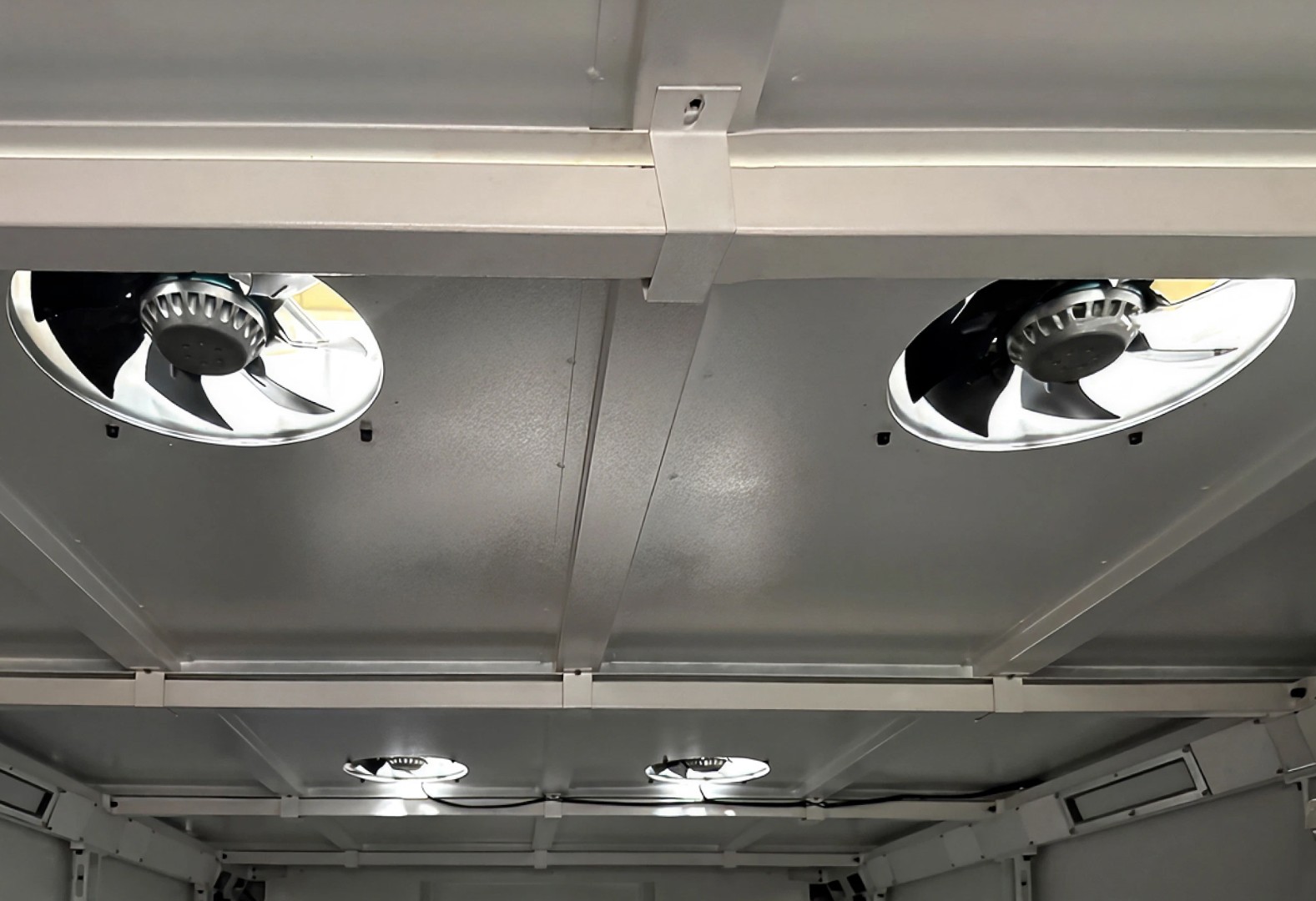

Полностью закрытая конструкция кабинетной защиты станка оснащена внутренней системой дымоудаления и фильтрации воздуха (опция).

Позволяет не загрязнять воздух в производственном помещение и обеспечивает дополнительную безопасность операторам.

Смотровые окна  оснащены защитными стеклами от отражения лазерного луча европейского стандарта СЕ.

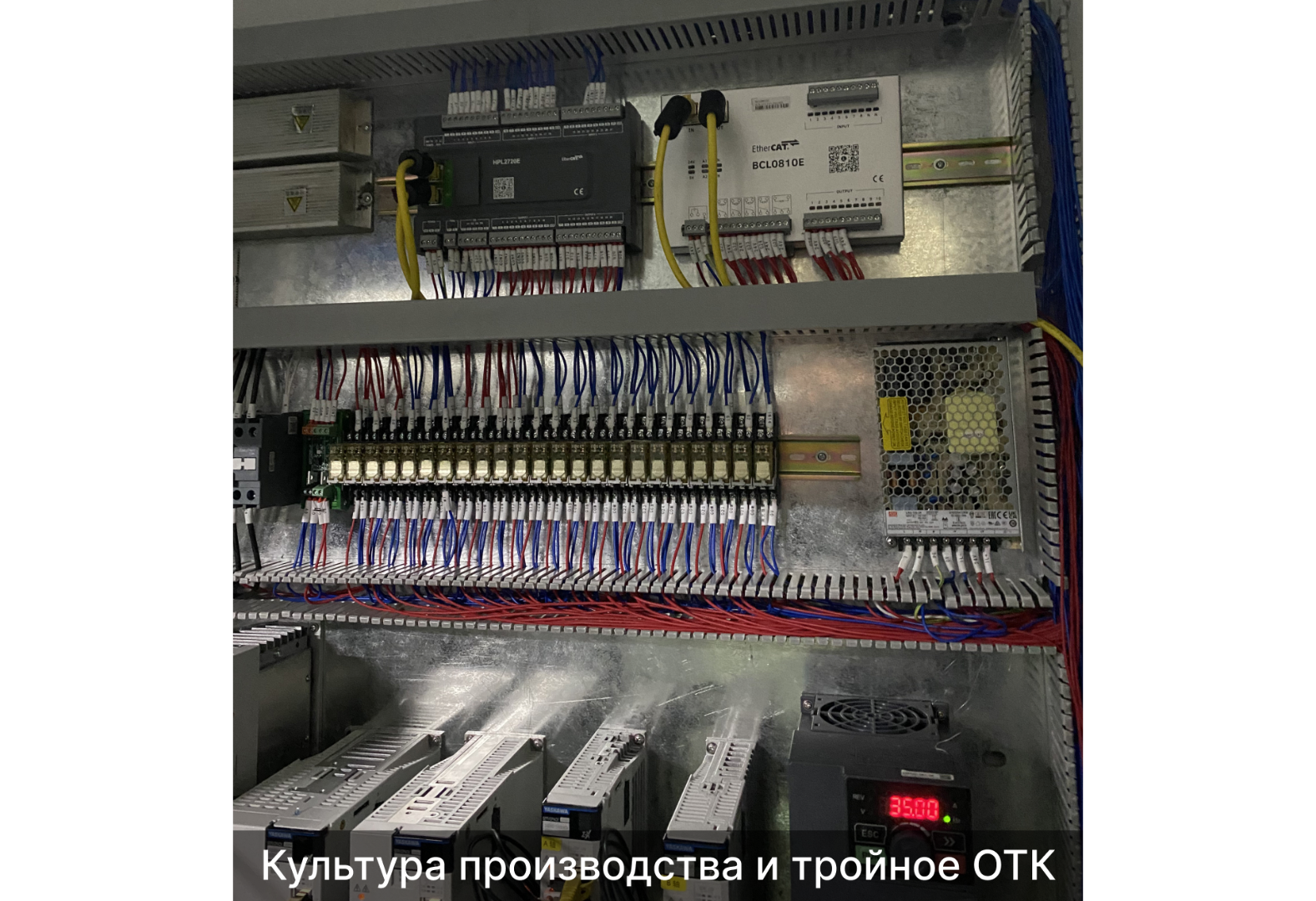

Отдельный шкаф с электрикой от SIEMENS

Вся электрика Wattsan Hard находится в отдельном блоке рядом со станком.

Это дает возможность:

  • дополнительного соблюдения техники безопасности на производстве,
  • содержания в чистоте электрических компонентов станка,
  • наличие свободного доступа к электрике вне зависимости от конструктивных особенностей металлорежущего оборудования.
Отдельный шкаф с электрикой от SIEMENS
Тест драйв и сервис станка

Тест драйв и сервис станка

Если вы не можете посетить наше производство из-за удаленности, мы можем прислать  образцы ваших изделий по почте,  а также выслать видео с процессом их производства.

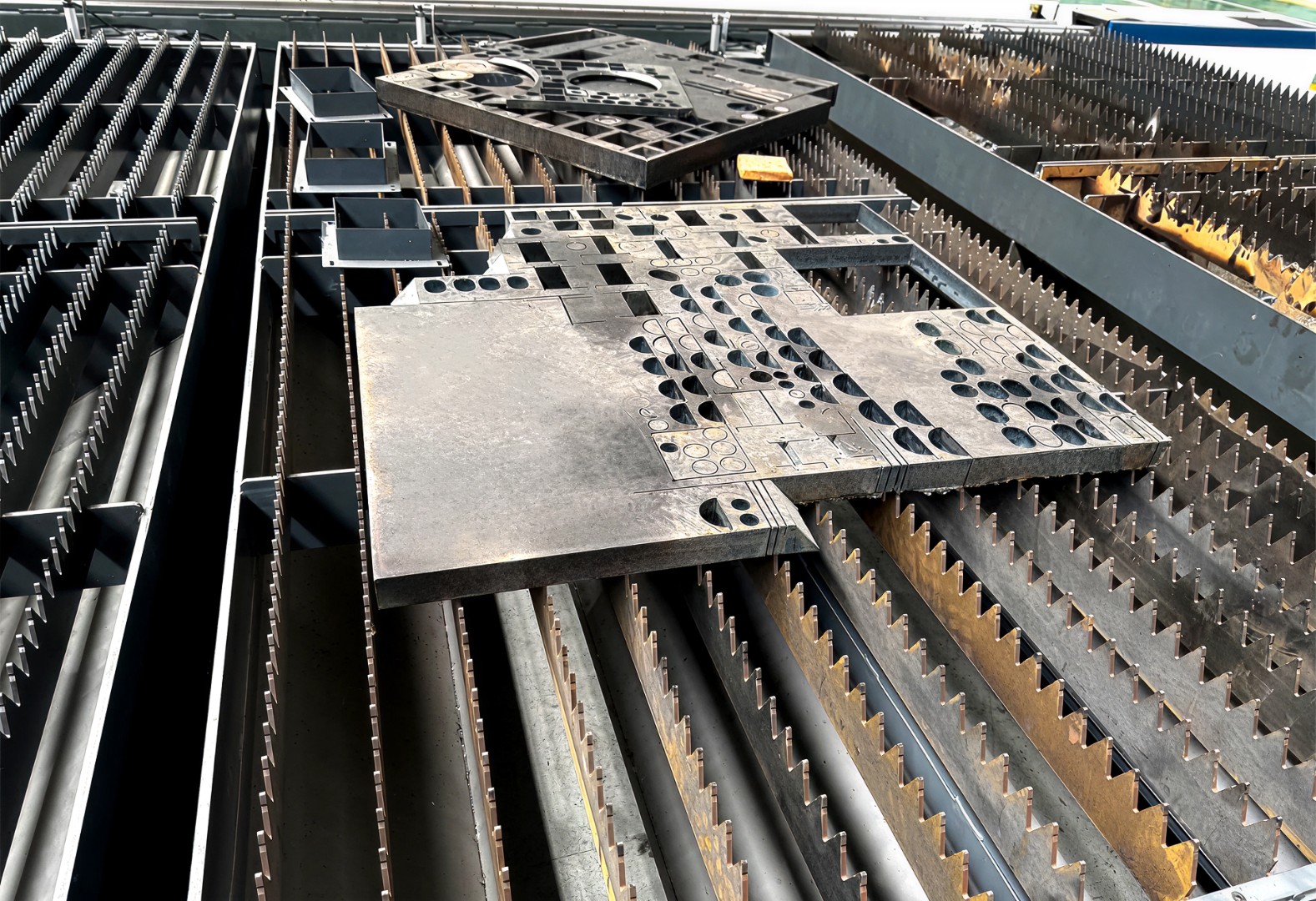

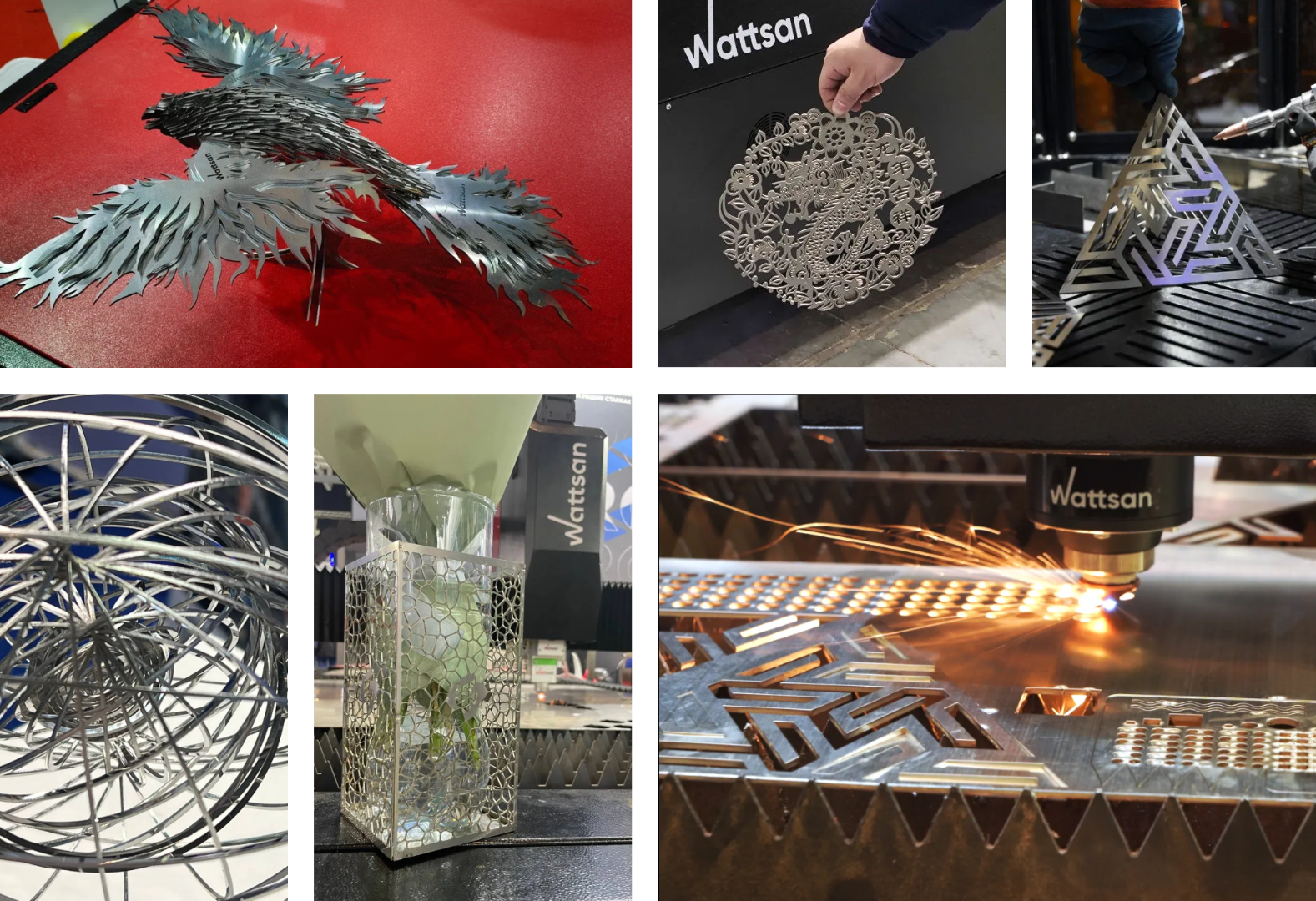

Вы увидите качество изделий, выполненных на станках Wattsan.

Это поможет оценить, как станок Wattsan решает вашу задачу и окончательно определиться с выбором оборудования.

Мы имеем в штате большое кол-во собственных высококлассных инженеров, специализирующихся на сервисе лазерного металлорежущего оборудования.

И гарантируем обеспечить вам бесплатную работу по пусконаладке и последующую пожизненную помощь в обслуживании металлорезов Wattsan.

Демонстрация наших станков в более 50 городах России или Online

Подберем оборудование для вашей задачи с учетом всех тонкостей.
80% клиентов выбирали оборудование благодаря нашей консультации.

  • Демо-залы
  • Выставки
  • Онлайн
  • У клиентов
  • Демо-зал
  • Выставка
  • Онлайн
  • У клиентов

Характеристики Wattsan Нard 2060 для резки листа

Рабочий стол

Габариты

Рабочее поле
2000x6000 мм
Габариты (ДхШхВ)
14505х3580х2324 мм
Вес
14000 кг

Механика

Мощность двигателей Z
400 Вт
Мощность двигателей XY
850/1800 Вт
Редукторы
Планетарные NIDEC-SHIMPO / MOTOREDUCEUR
Структура осей XY
Косозубая рейка LEAN, Направляющие 25 мм / 35 мм
Структура осей Z
Направляющие HIWIN 20 мм, ШВП 25 мм
Датчик высоты
Автоматический емкостный
Смазка
Автоматическая централизованная, полуавтоматическая
Макс. скорость перемещения

Калькулятор лазерной резки металла
120 м/мин
Макс. скорость работы
Зависит от толщины материала
Дополнительный газ
Кислород, азот, воздух, аргон
Возможность установки поворотного устройства
Да
Защитная кабина
Да

Оптика

Лазерная голова
Boci
Мощность лазера
3 000 - 20 000 Вт

Станина

Станина
Сварная 18 мм

ПО

Программное обеспечение
FSCUT
Силовая электрика
Siemens
Точность репозиционирования
±0.02 мм
Система контроля высоты
BCS100
Тип концевых датчиков
Высокоточные индуктивные
Рабочая температура
10-40°C
Тип излучателя
IPG
Регулировка мощности лазера
Программная

Комплектация

Лазерный излучатель
1 шт
Лазерная голова
1 шт
Промышленная система охлаждения S&A
1 шт
Сопла
1 комплект
Защитные стёкла
1 комплект
Подкатные тележки
6 шт
Программное обеспечение
1 комплект
Редуктор азотный, кислородный
1 комплект
Шланги
1 комплект
Паспорт станка
1 шт

Порядок покупки

  • Выбор оборудования

    Вы вместе с нашим специалистом выбираете оборудование и обсуждаете комплектацию станка.

  • Заключение договора

    Согласовываем комплектацию станка и рассчитываем конечную стоимость оборудования.

  • Оплата

    Если вы покупаете оборудование со склада, то вносите 100% оплату. Если берёте «под заказ», то вносите аванс 50%, а остаток после поступления станка на склад.

  • Трёхэтапная проверка качества

    Оборудование проходит 3-х этапную проверку качества, сначала на заводе изготовителя в Китае, потом при поступлении на склад в России, и, наконец, перед отгрузкой в транспортную компанию.

  • Доставка или самовывоз

    Доставляем все в любую точку России. Гарантируем лучшую стоимость доставки по всей РФ и СНГ!

  • Пусконаладочные работы. В процесс...

    Сервис

    В процессе проведения пусконаладочных работ, оборудование распаковывается, устанавливается, инженер устанавливает ПО, проверяется работоспособность станка.

Часто задаваемые вопросы

  • Менеджер 1

    Все зависит от нагрузок. Будете эксплуатировать станок круглые сутки — готовьтесь менять расходные материалы часто. Работа в обычном щадящем режиме позволит вам экономить на обслуживании станка.

    Основной расход: газ, защитные стекла и электричество.

    Подробности вы можете узнать, позвонив мне: +7 (921) 184-35-35

  • Менеджер 2

    Да, мы поставляем все лазерное оборудование в Россию и страны Таможенного союза с китайских заводов, с которыми у нас подписаны долгосрочные договоры представительства. Наши специалисты контролируют все этапы производства и доставки.

  • Менеджер 3

    Максимальная толщина металлического листа для лазерной резки — 30 мм.

    А оптимальная — 3—4 мм. При такой толщине рез получается наиболее бюджетный, быстрый и качественный.

  • Менеджер 4

    Основной причиной поломок наших станков является непрофессиональный подход. Да и то в этом случае зачастую из строя выходят расходные материалы или механизмы, которые вы всегда можете у нас приобрести.

    По вопросам правильного обращения с нашими лазерными станками вы можете писать или звонить в нашу службу технической поддержки по единому телефону: +7 (800) 777-17-87.

  • Менеджер 5

    Да, можно. Если вы провели пусконаладочные работы правильно, то безусловно, это никак не отразится на гарантии вашего станка.

    Но в любом случае рекомендуем вам воспользоваться услугами профессионалов, ведь вы не только получаете профессиональный ввод в эксплуатацию, но и индивидуальное обучение работе на станке.
