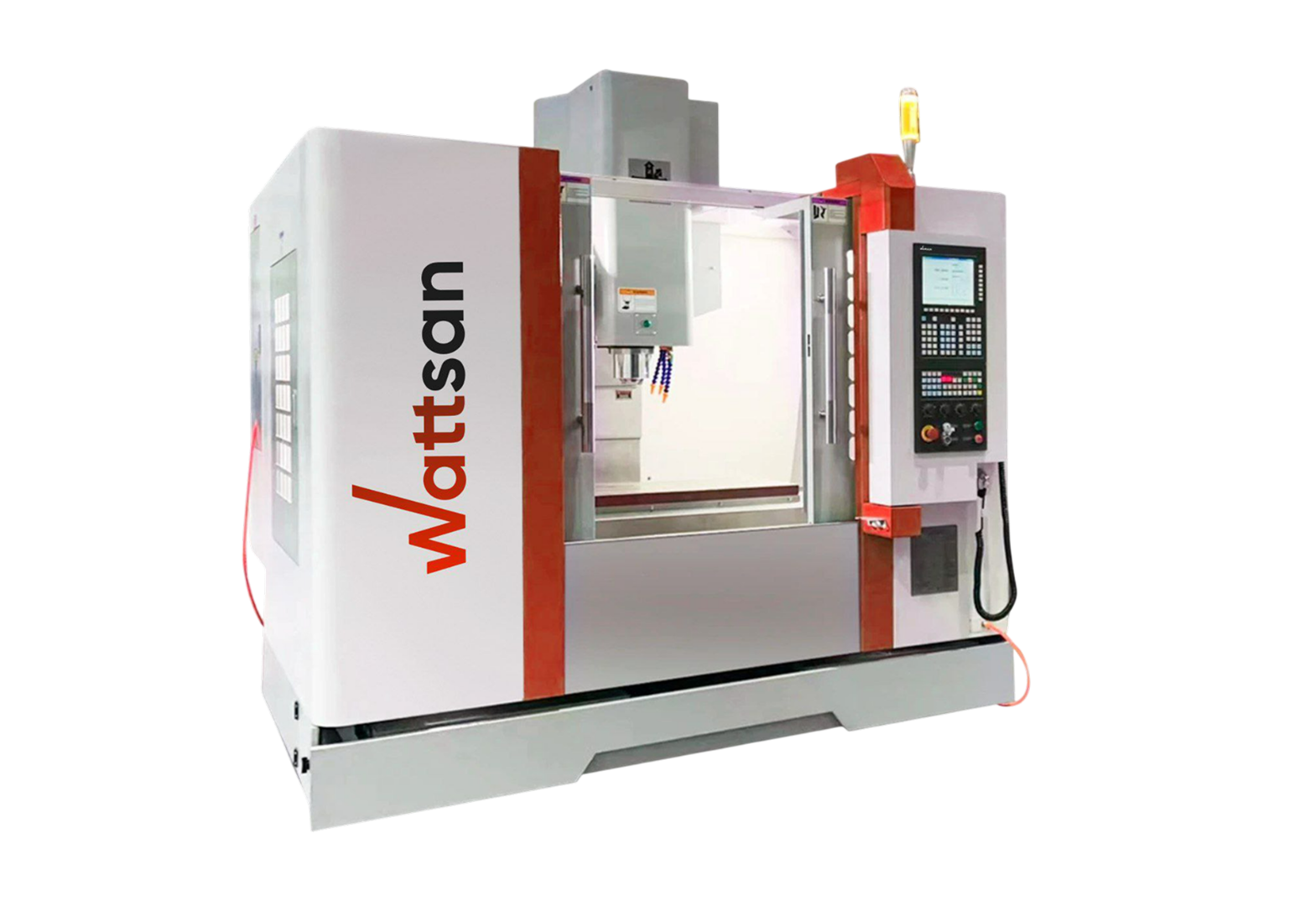

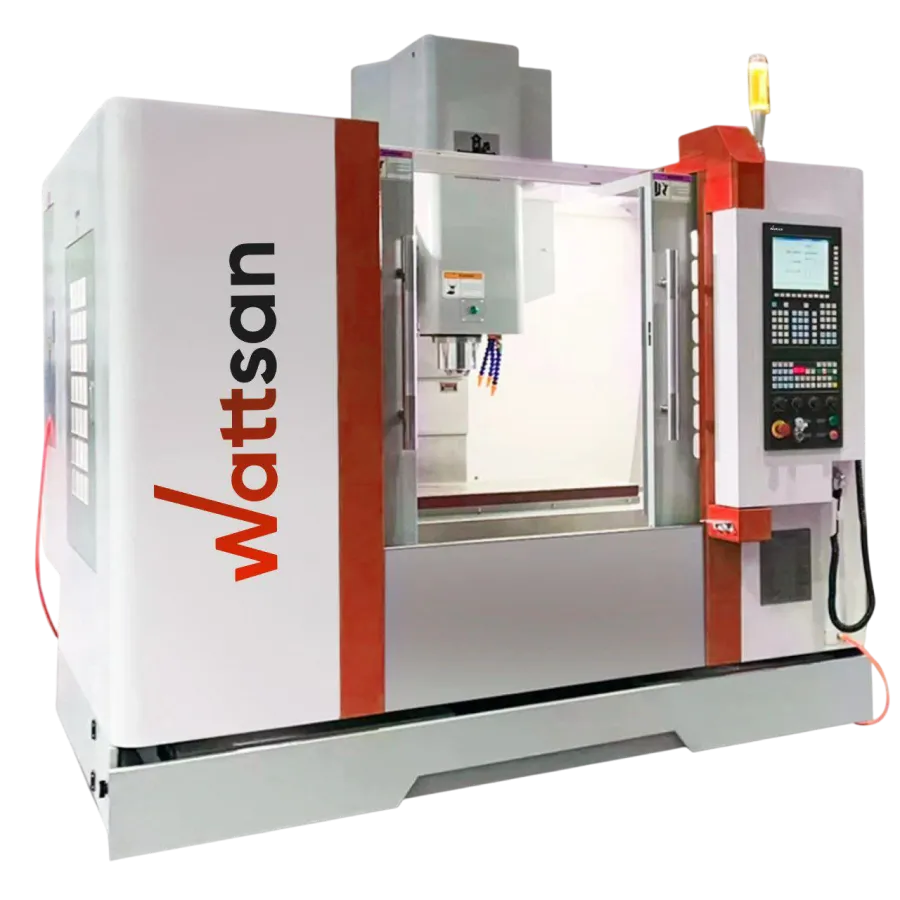

Вертикальный фрезерный станок с ЧПУ VMC 650
Вертикальный фрезерный станок Wattsan VMC 650
- Перемещение по осям X/Y/Z
- 650/450/500
- Шпиндель
- Volis
- Мощность шпинделя
- 5.5, 7.5 кВт
- Скорость вращения шпинделя
- 8000 об/мин
- Вес
- 3600 кг
Идеален для машиностроения
-
Вертикальный обрабатывающий центр VMC650 — универсальное решение для производства деталей и механизмов, сочетающее высокую мощность резания, быструю и точную подачу и простоту эксплуатации.
- Роликовые направляющие с повышенной жесткостью;
- Интегрированное литое основание привода;
- ШВП с увеличенным шагом;
- Задняя система удаления стружки.

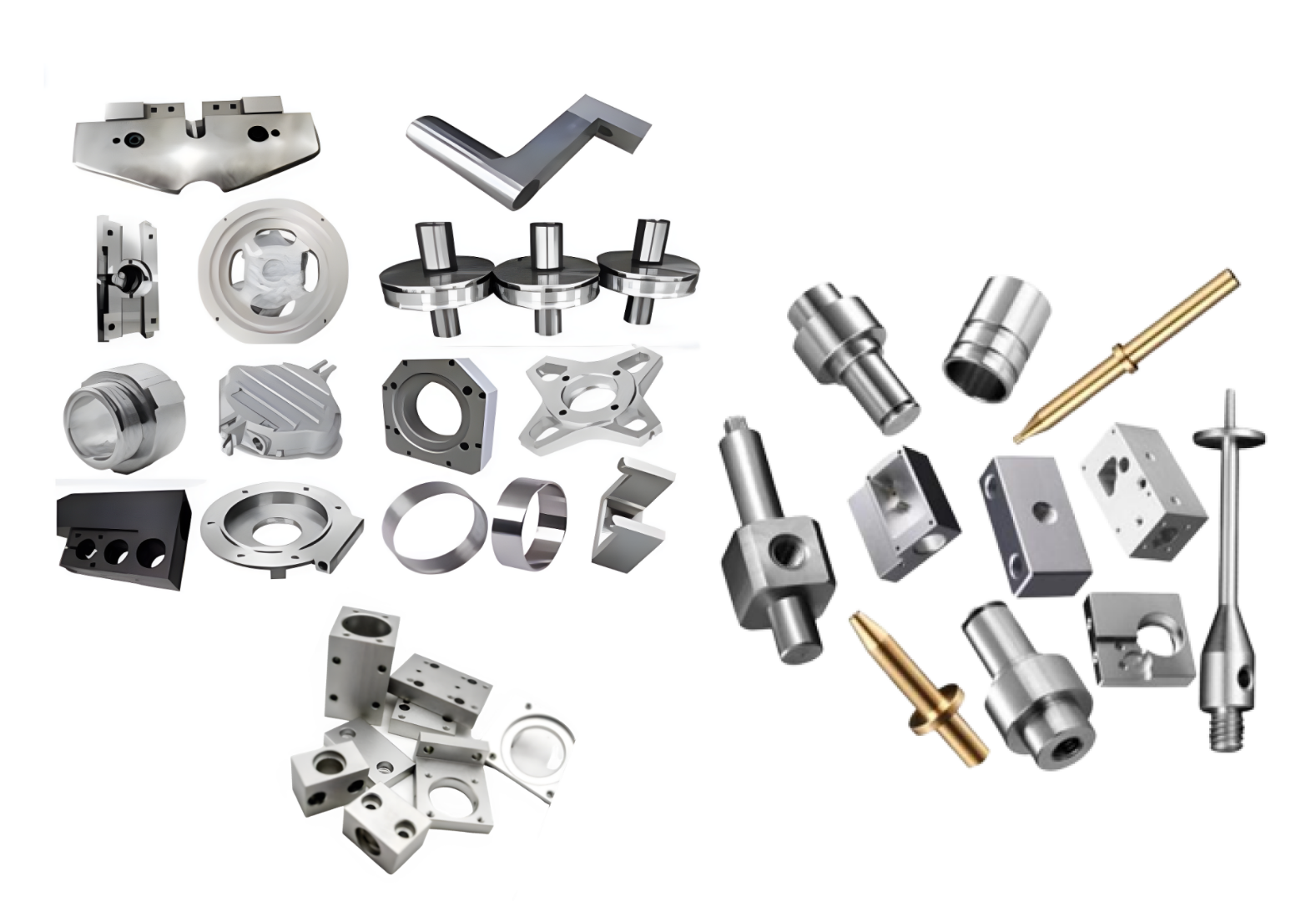

Оптимален для серийного производства
-
VMC650 выполняет сразу несколько операций:
- Фрезерование;
- Сверление;
- Зенкерование;
- Растачивание;
- Подготовка резьбы;
- Обработка двухмерных и трехмерных поверхностей сложных форм.
Отличное решение для машиностроения, приборостроения и металлообрабатывающих предприятий
Описание Wattsan VMC 650

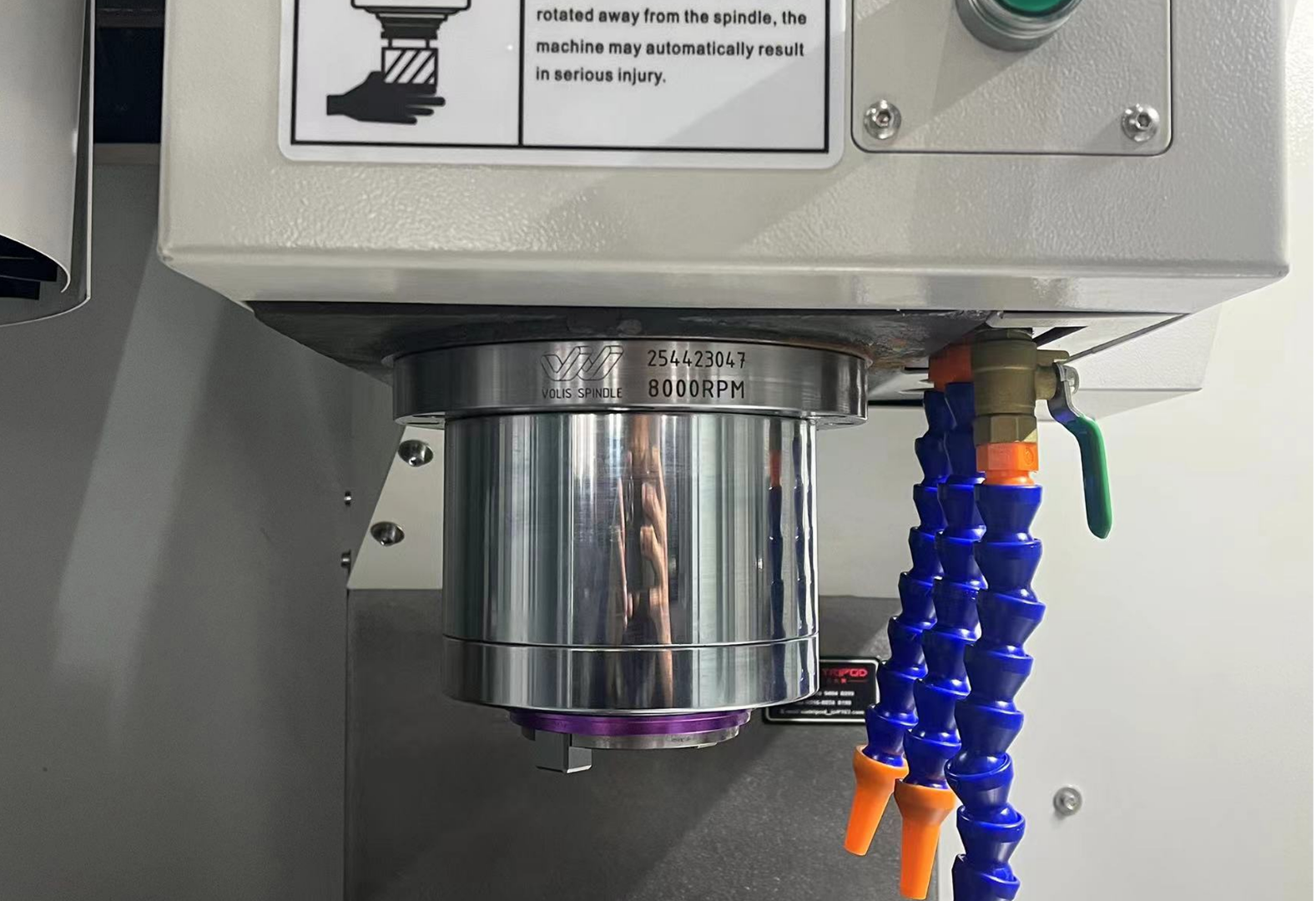

Шпиндель с защитой от загрязнений
Высокоточный и жёсткий шпиндель Volis (Тайвань) рассчитан на интенсивную эксплуатацию и стабильную работу при высоких нагрузках.
- Мощность 5,5 кВт;
- Скорость вращения до 8000 об/мин (опция - до 15000 об/мин);
- Совместим с конусами BT40 и BT50;
- Повышенная радиальная и осевая жёсткость обеспечивает точность при сложных операциях;
- Система центральной продувки шпинделя продлевает срок службы зажимного механизма;
Ускорьте производство — установите шпиндель 7,5 кВт

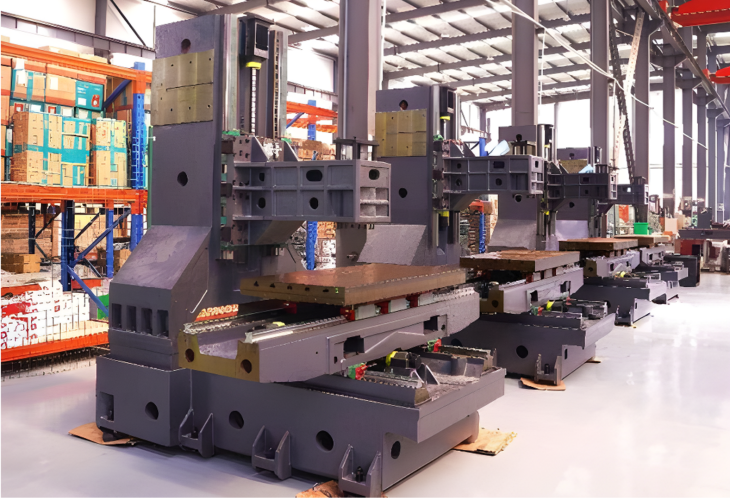

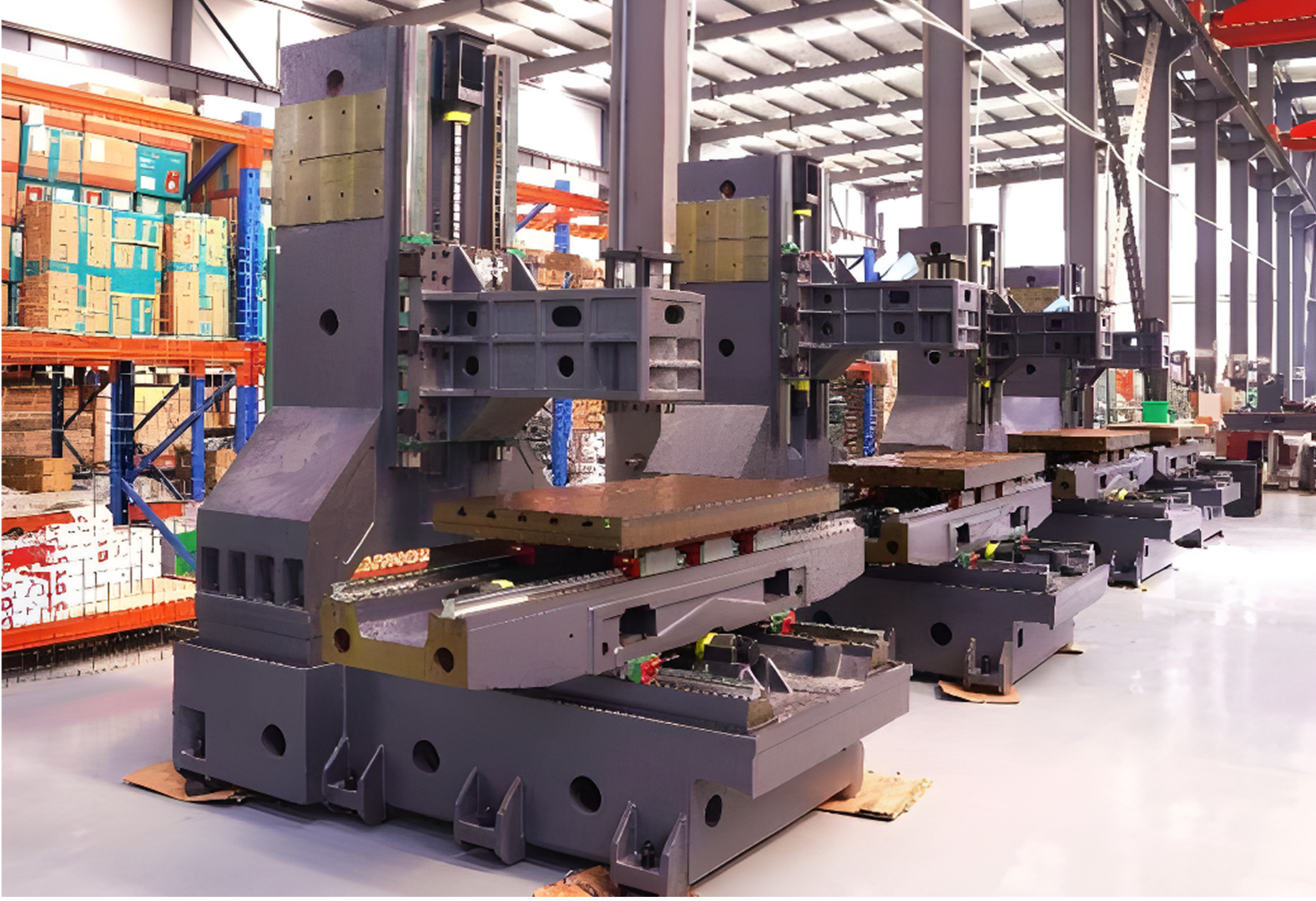

Основа, которой можно доверять
Все ключевые элементы станка — основание, стол, салазки, колонна и шпиндельный блок — выполнены из высококачественного чугуна HT250.
- Цельнолитая станина c 8 анкерными болтами устойчива к вибрациям и нагрузкам;
- Симметричная конструкция защищает станок от перегибов;
- А-образные стойки сохраняют точность даже при интенсивных нагрузках по оси Z;
- Высокая нагрузочная способность по оси Z;
- Основные детали отлиты в формы из смоляного песка и искусственно состарены, чтобы надолго сохранять точность обработки.
Надежность конструкции проверена испытаниями
Для тех, кто работает по крупному
Преимущества Wattsan VMC 650
Жесткость по всем осям

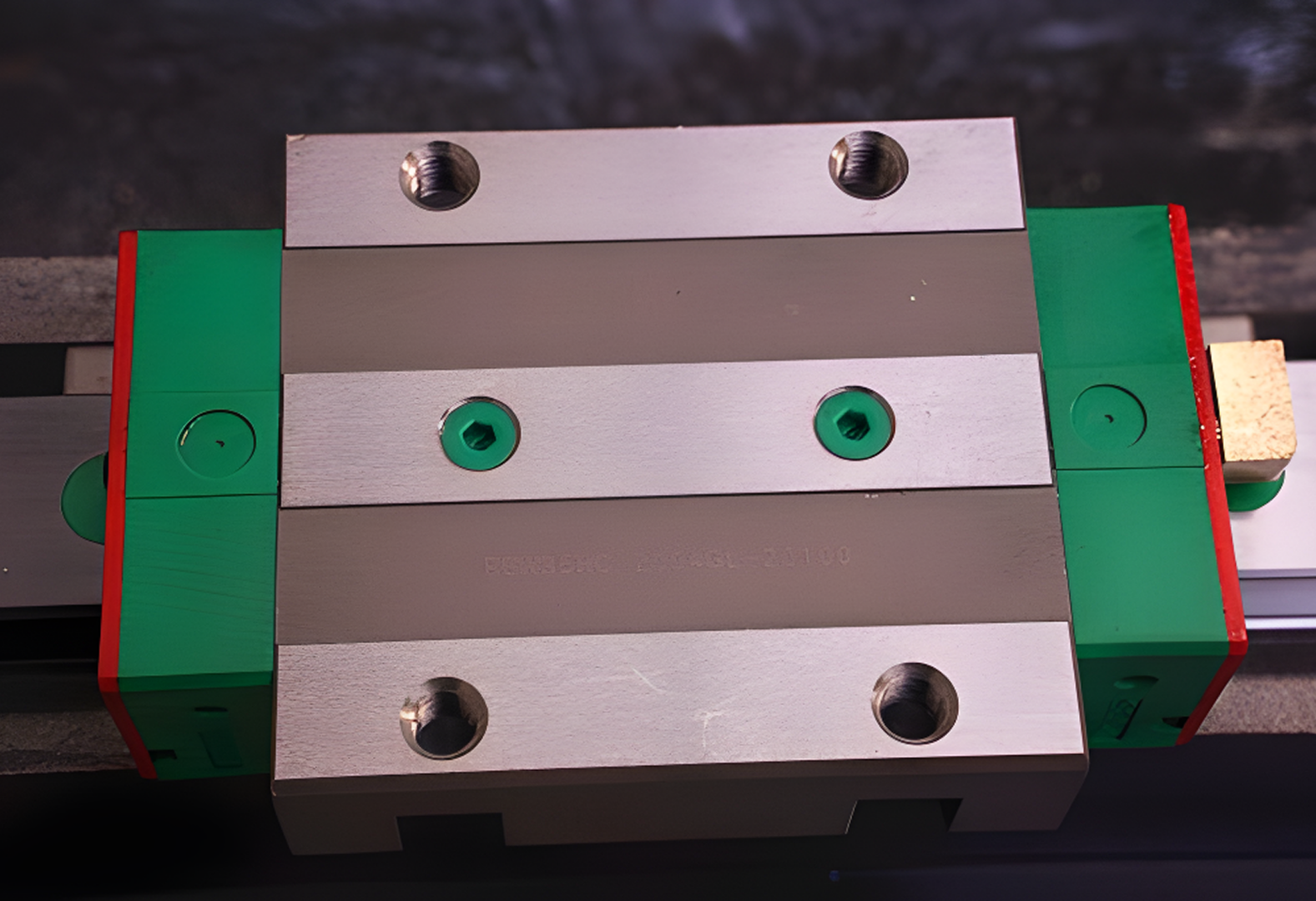

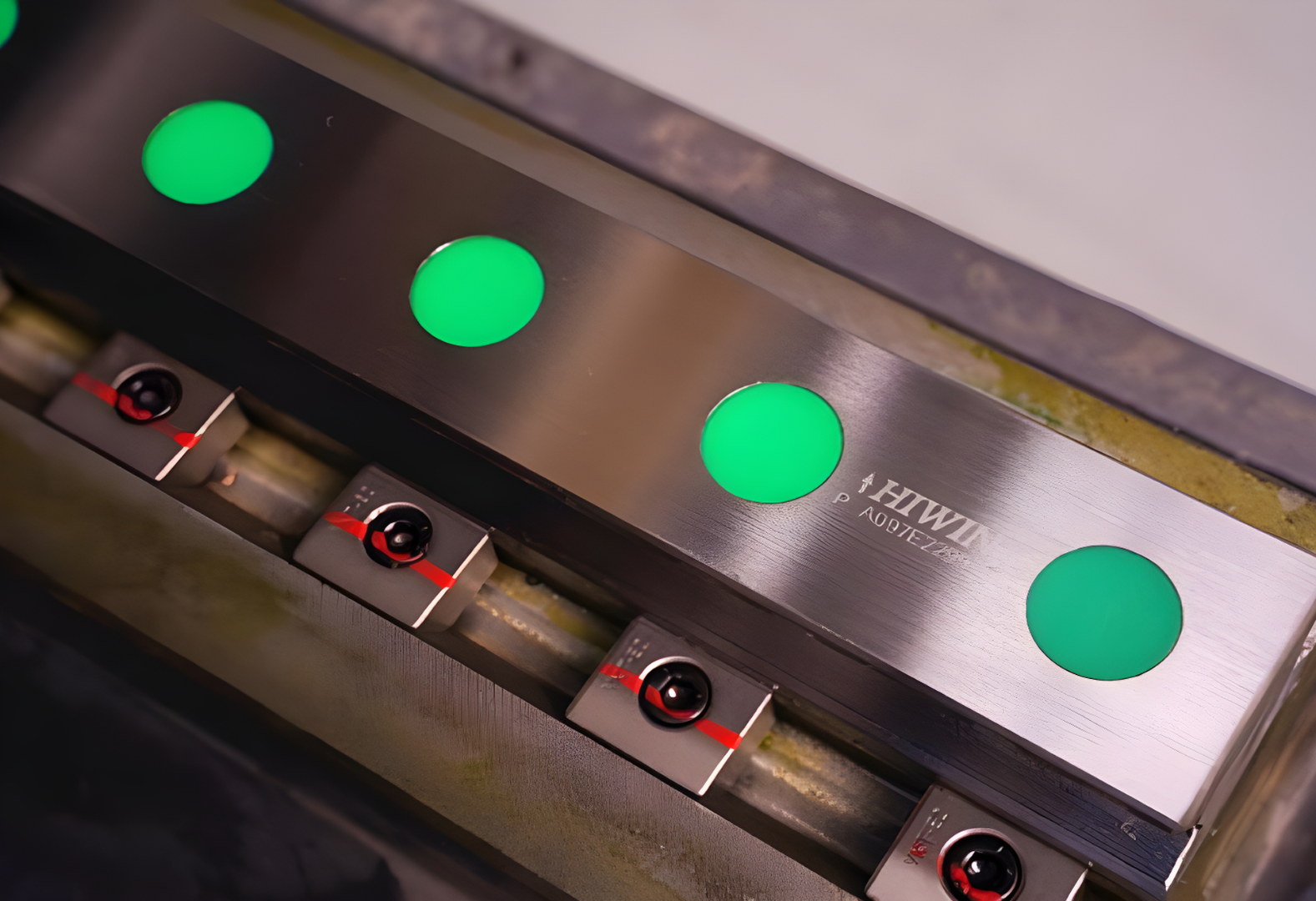

По всем осям установлены линейные направляющие HIWIN. Это надёжная база для высокоскоростной обработки с минимальным износом.
-
Выбирайте шариковые или роликовые направляющие под свои задачи
-
Стандартная 3-осевая проволочная направляющая (2 проволоки + 1 жесткая) для точного позиционирования и плавного движения шпинделя
Для задач с повышенными требованиями к жесткости подойдет 3-осевая жесткая направляющая — гарантирует устойчивость и надежность даже при больших нагрузках
-
Автоматическая смазка увеличивает срок службы оборудования
- Работа без лишнего шума

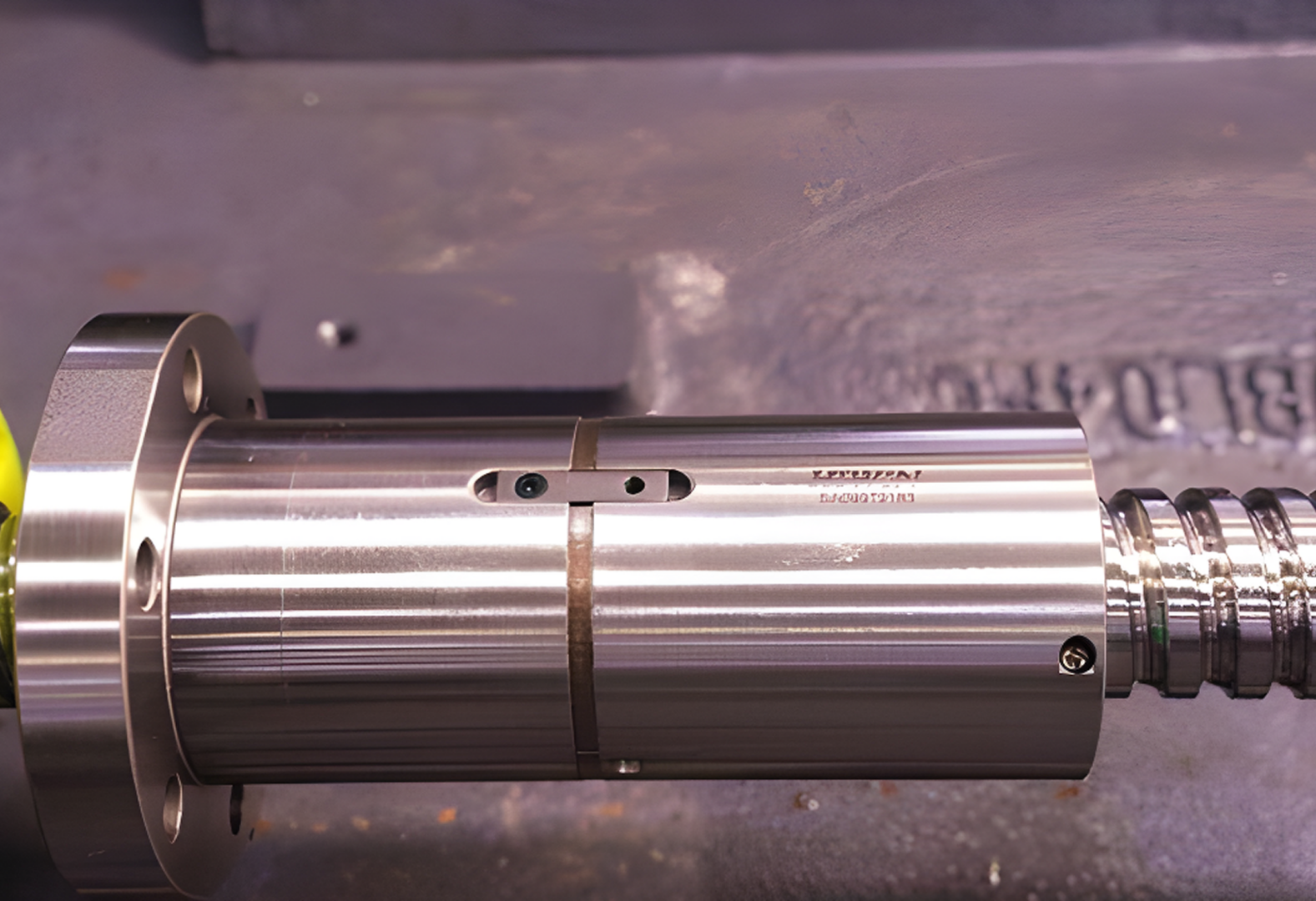

Винтовая передача без люфта
По осям X, Y и Z установлены высокоточные и высокопрочные ШВП с двойной гайкой и предварительным натягом. Такая конструкция обеспечивает высокую скорость подачи.
- Точность позиционирования ±0.008/300;
- Серводвигатель соединён с винтом напрямую через гибкую муфту, исключая люфты;
- Высокая скорость движения шпинделя;

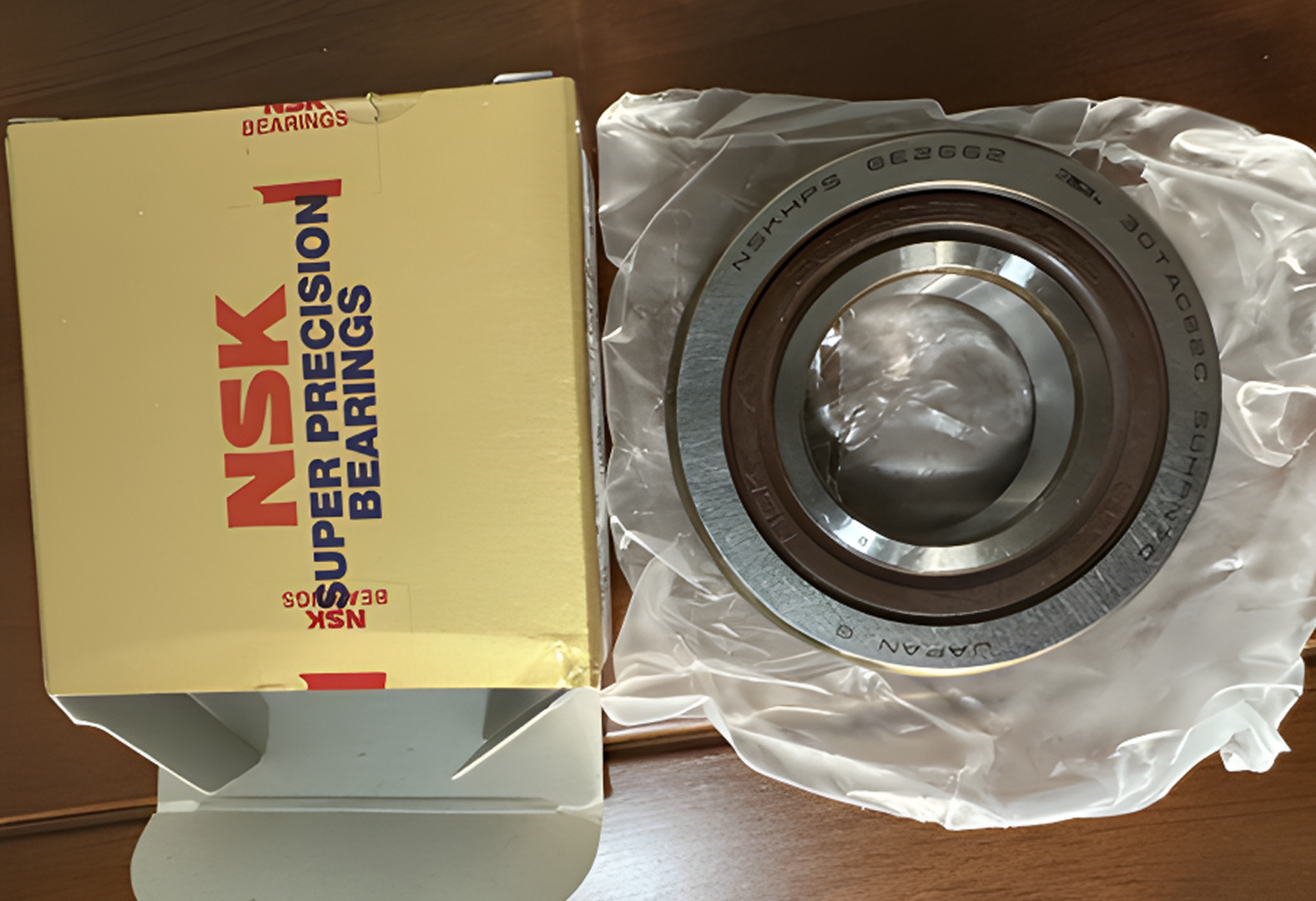

- Подшипники NSK (Япония) класса точности P4;
Охлаждение без лишнего масла
Станок оснащён системой разделения масла и охлаждающей жидкости. Это предотвращает быстрое загрязнение и разложение охлаждающей жидкости, снижает запах, улучшает рабочую среду и продлевает срок службы расходников.
Меньше загрязнений, стабильнее рез

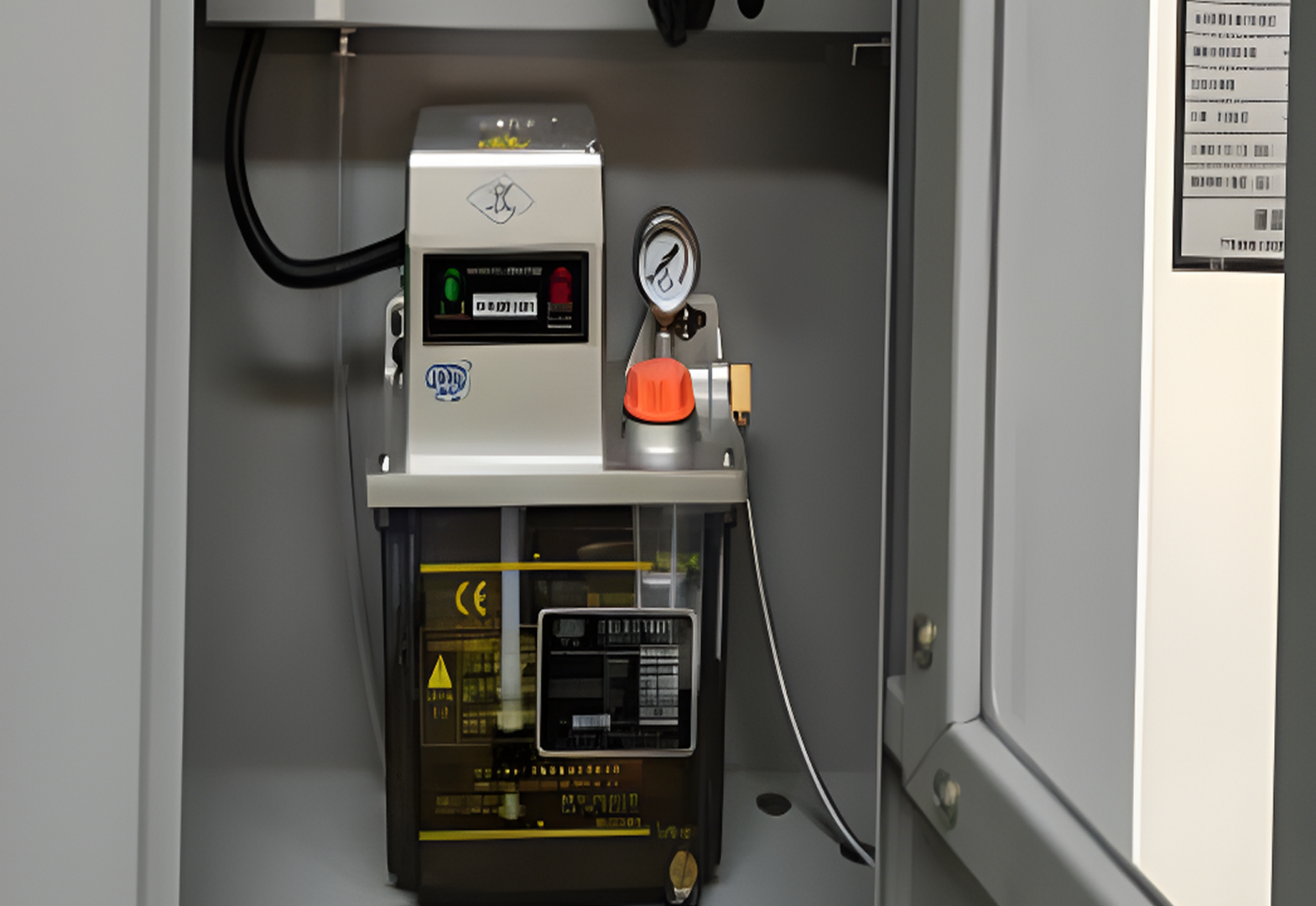

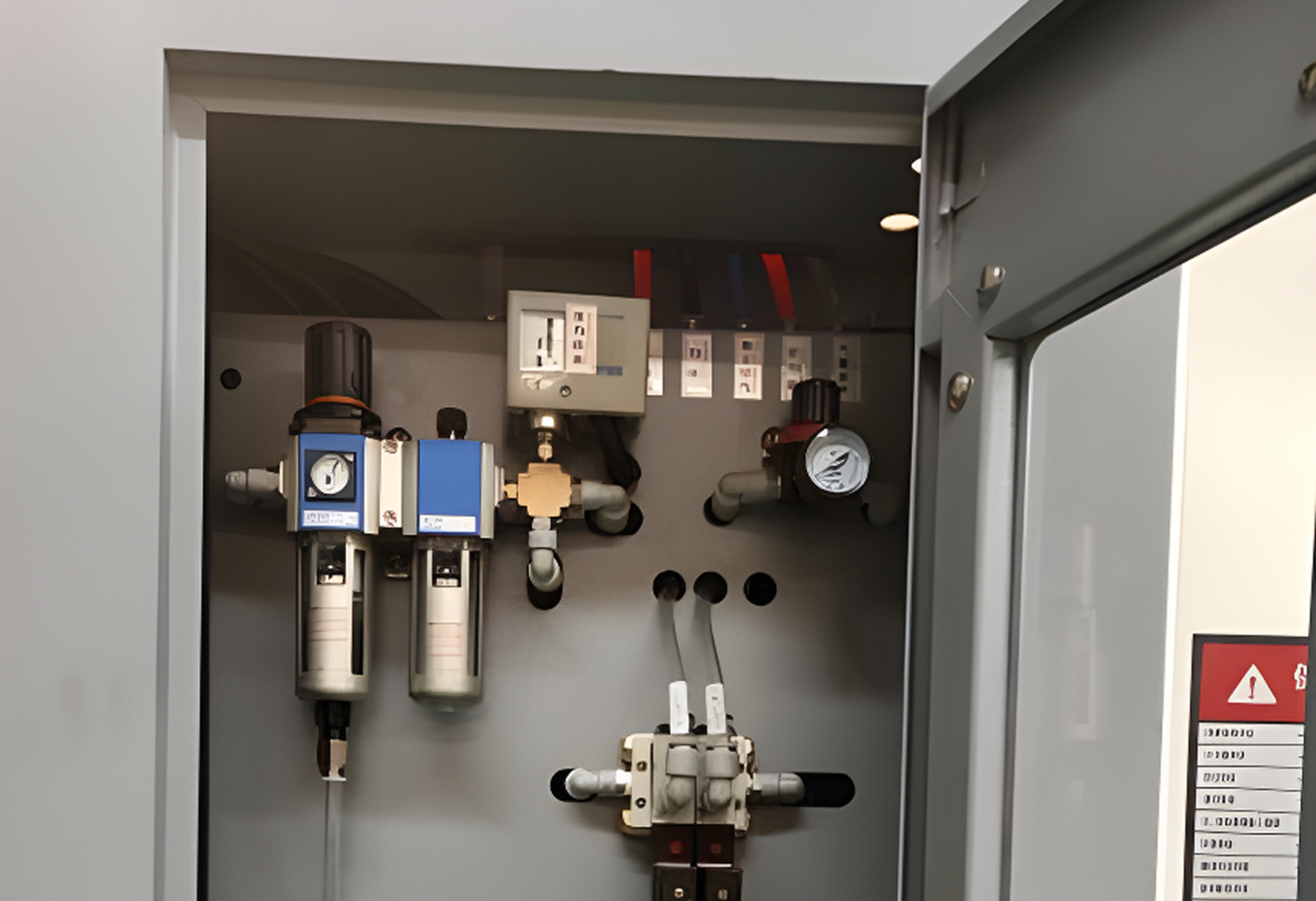

Автоматическая система смазки
Станок оснащён централизованной системой автоматической смазки Daloma (Тайвань) с программируемой подачей. Масло поступает по таймеру и в заданных дозах без участия оператора.
- Меньше износ оборудования;
- Продление ресурса направляющих и ШВП;
- Минимизация ручного обслуживания;
- Экономия масла.
Описание преимуществ Wattsan VMC 650

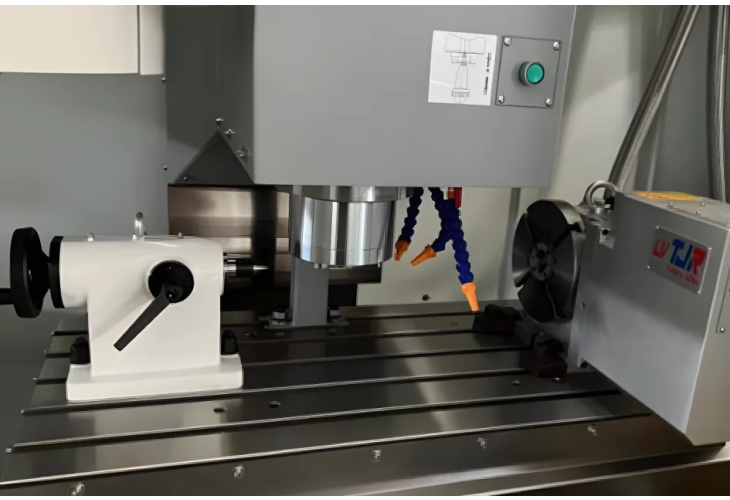

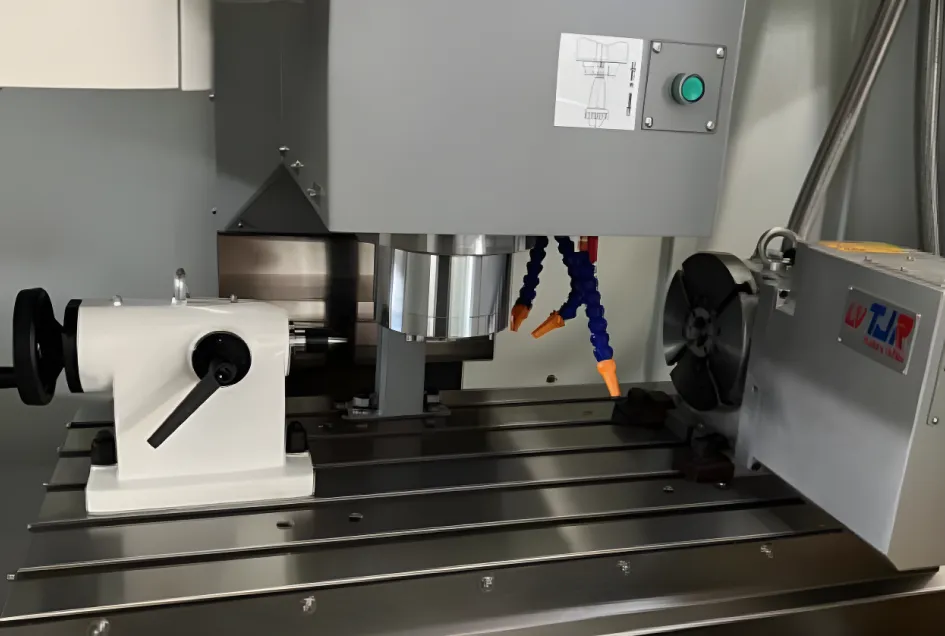

Увеличенный рабочий стол
Рабочий стол 900х400 мм позволяет обрабатывать крупные детали, выполнять сложные операции или работать с несколькими заготовками одновременно.
- Выдерживает высокие нагрузки;
- Усиленная конструкция с полной защитой от стружки и охлаждающей жидкости.
Для серьёзных задач и крупных деталей!
Отдельные преимущества Wattsan VMC 650

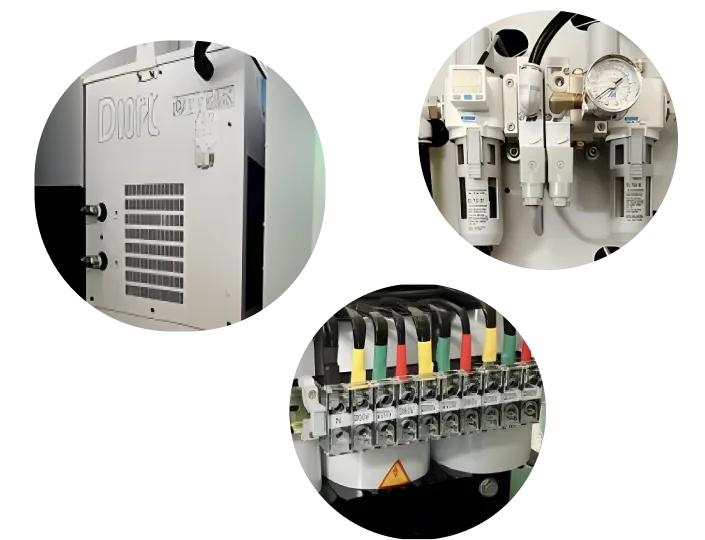

Защита от перегревов
Wattsan VMC 650
Описание преимуществ Wattsan VMC 650

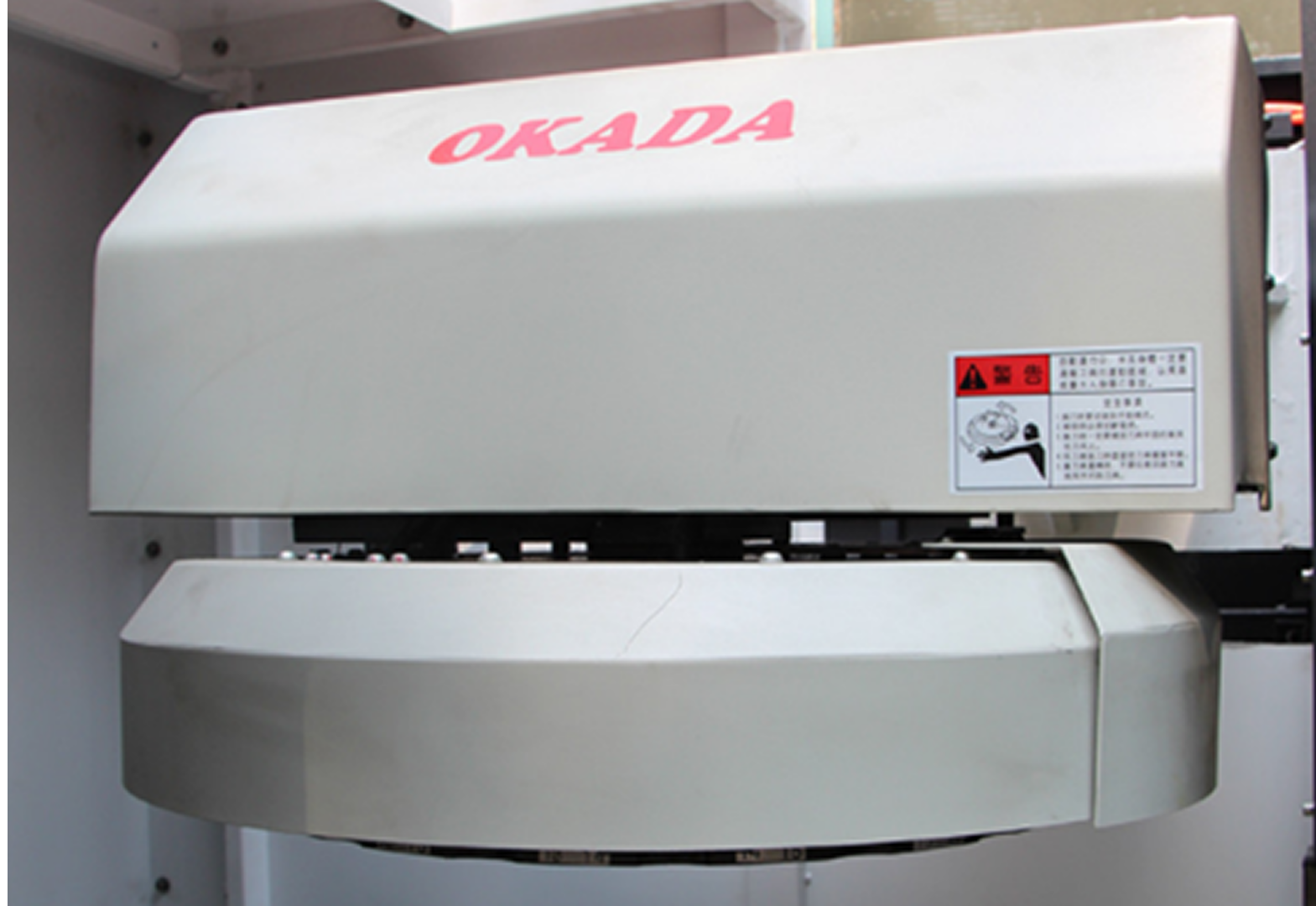

Меняет инструмент сам
Система автоматической смены инструмента тайваньских брендов Okada или Aimach поможет быстро и точно заменить инструмент без участия оператора.
- От 16 инструментов;
- Настройка очередности под каждую операцию;
- Надежность: решения от Aimach и Okada успешно применяются на высоконагруженных производственных линиях по всему миру.
Okada и Aimach — лидеры среди производителей ATC в Тайване, сочетающие доступную цену с качеством, близким к японским аналогам
Система ЧПУ — на выбор под вашу задачу

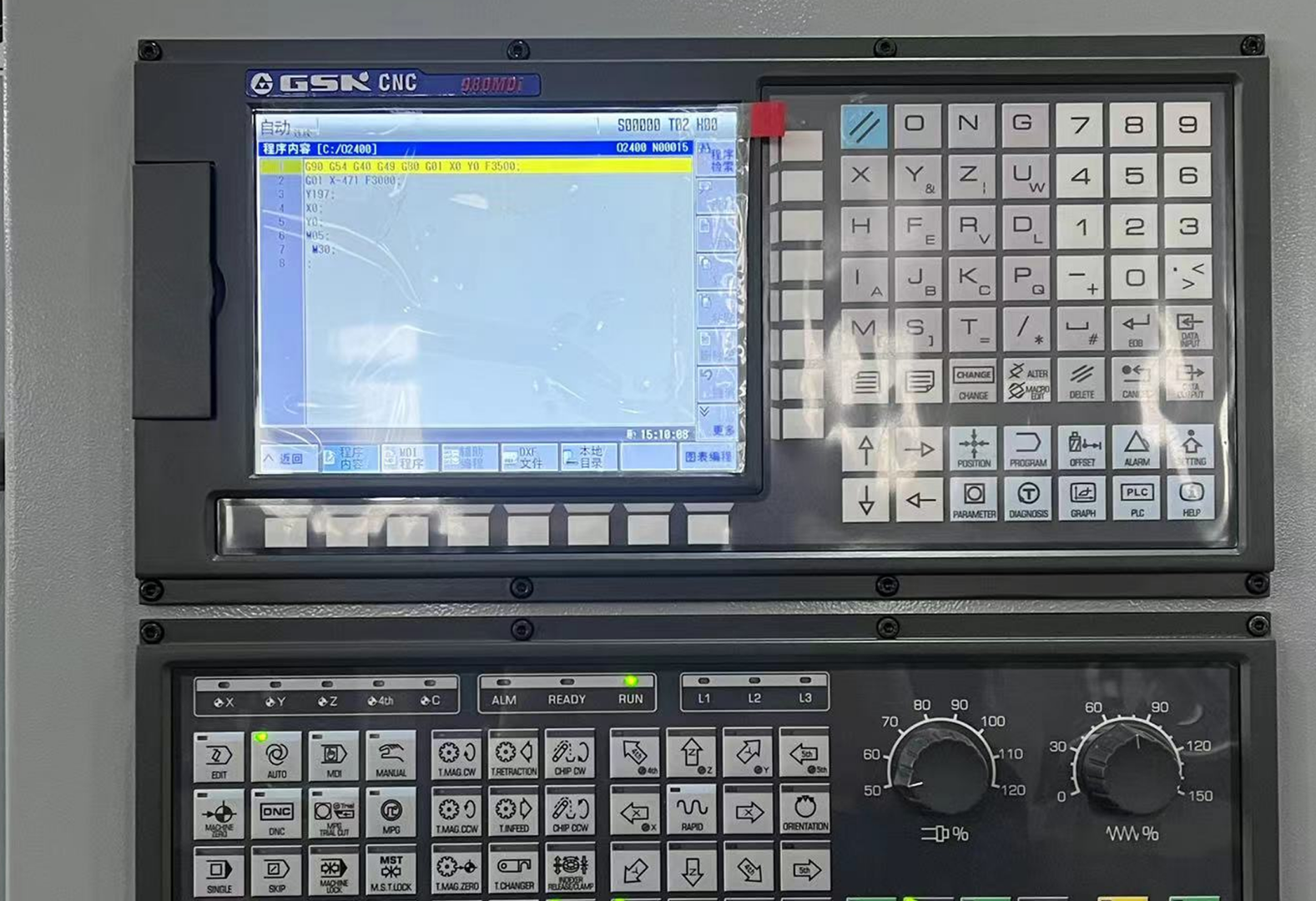

В базовой комплектации станок оснащён промышленной системой ЧПУ GSK (Китай):
-
5-осевая обработка: поддержка RTCP, позиционирование 3+2, синхронное управление подачей
- Точность до 0,001 мм;
- Коррекция и компенсация: устранение погрешностей винта, центровка, круговая коррекция;
- Поддержка функций шлифовки и позиционирования порталов;
- Удобный интерфейс и управление файлами: на базе Linux, встроенный FTP-сервер, отладка привода.
При необходимости установим системы Siemens, Fanuc, Mitsubishi — для интеграции в уже работающие линии или под требования конкретного предприятия.
Демонстрация наших станков в более 50 городах России или Online
Подберем оборудование для вашей задачи с учетом всех тонкостей.
80% клиентов выбирали оборудование благодаря нашей консультации.
Характеристики Wattsan VMC 650
Основные
- Тип станины / тип направляющих
- Роликовые
Рабочий стол
- Перемещение по осям X/Y/Z
- 650/450/500
- Размер стола
- 900х400 мм
- Нагрузка на стол
- 400 кг
Габариты
- Вес
- 3600 кг
- Габариты (ДхШхВ)
- 2300х2200х2400 мм
Механика
- Повторяемость по осям мм
- ±0,005 мм
- Смена инструмента
- Автоматическая, 16 позиций
- Ускоренное перемещение по осям X/Y/Z
- 1-10 м/мин
- Рабочее перемещение по осям
- 20/20/18 м/мин
- ШВП
- Jiangsu Qijian
- Автоматическая смена инструмента
- Aimach, Okada
- Смазка
- Baoteng, Hegu
- Количество осей
- 3
- Охлаждение
- Nuoke, Zhehong
- Точность позиционирования
- ±0.008/300 мм
- Ширина направляющих
- Hiwin/PMI 30 мм
ПО
- Система управления
- GSK, Fanuc, Siemens
Шпиндель
- Максимальный вес инструмента
- 7
- Расстояние от торца шпинделя до поверхности основания
- 120-620 мм
- Расстояние между осью шпинделя и колонной
- 500 мм
- Максимальный диаметр инструмента
- 90 мм
- Тип шпинделя
- BT40-120
- Шпиндель
- Volis
- Скорость вращения шпинделя
- 8000 об/мин
- Мощность шпинделя
- 5.5, 7.5 кВт
- Подшипники
- Japan FAG/ German NSK
