Вертикальный фрезерный станок с ЧПУ VMC 855

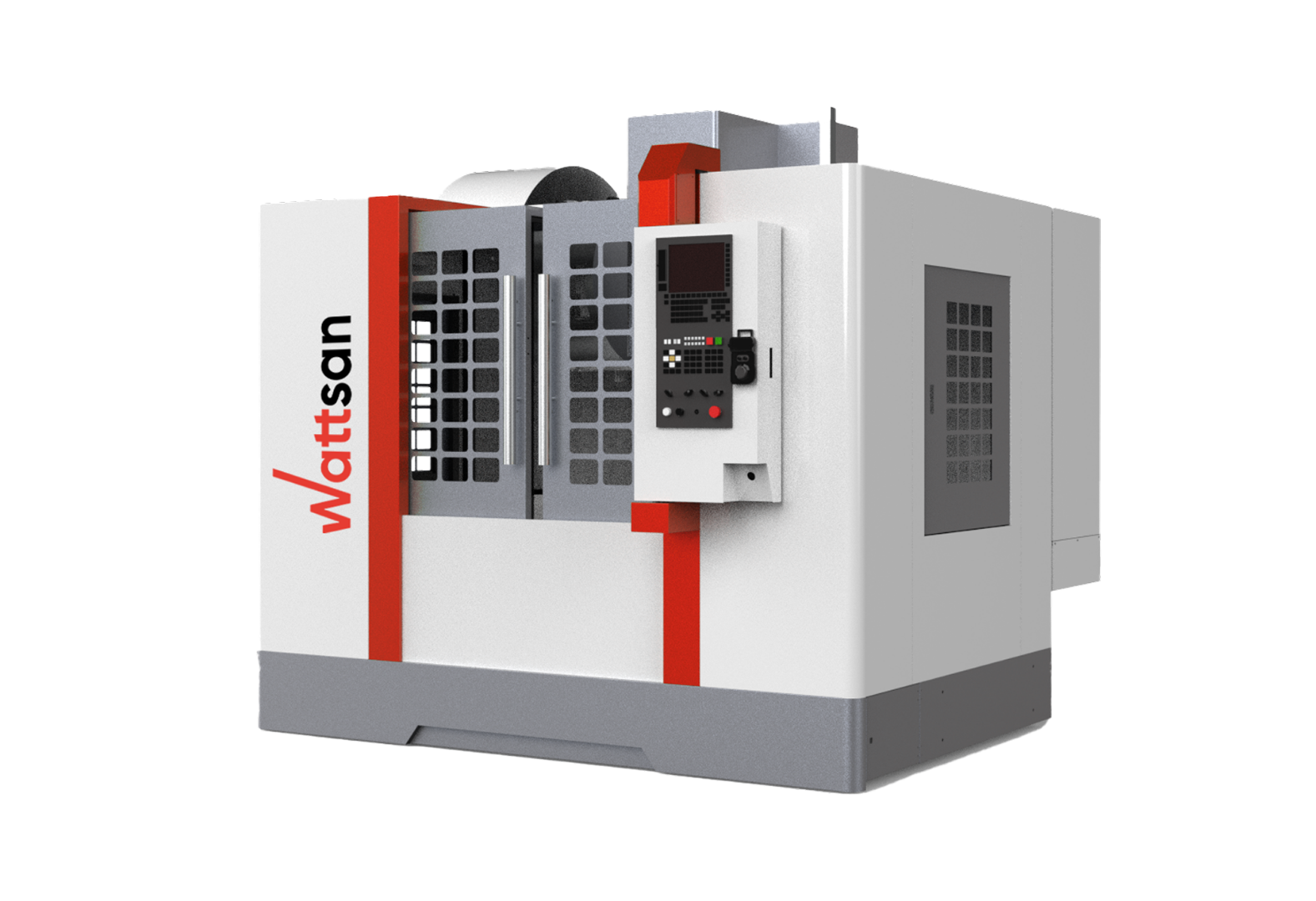

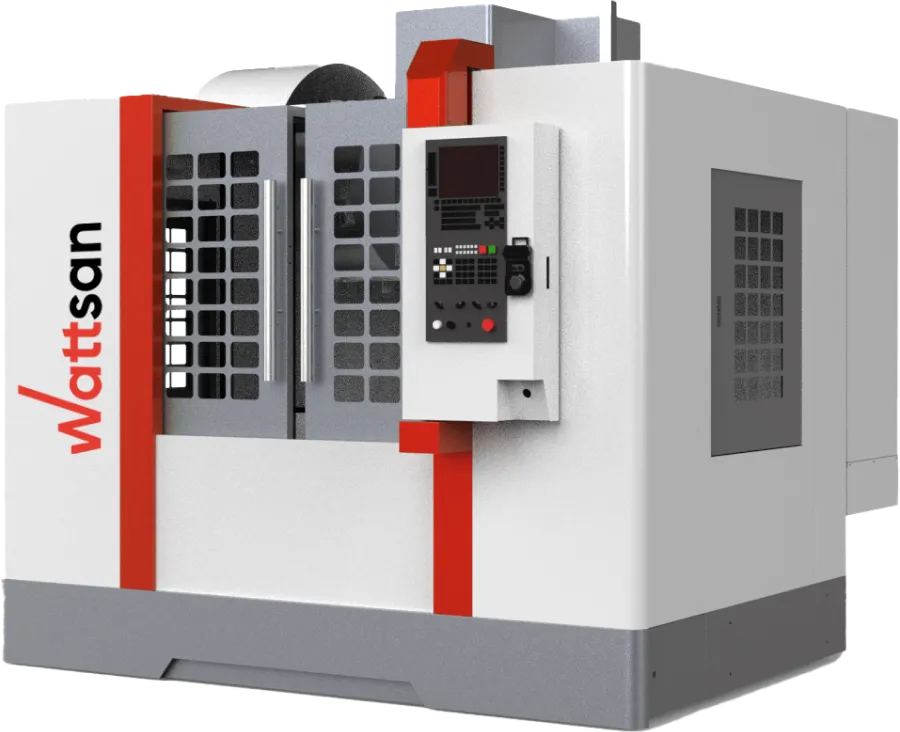

Вертикальный фрезерный станок Wattsan VMC 855
- Перемещение по осям X/Y/Z
- 800/550/550
- Шпиндель
- KERTURN
- Мощность шпинделя
- 11/15 кВт
- Скорость вращения шпинделя
- 10000 об/мин
- Вес
- 5300 кг
Идеален для машиностроения
-
Вертикальный обрабатывающий центр VMC855 — универсальное решение для производства деталей и механизмов, сочетающее высокую мощность резания, быструю и точную подачу и простоту эксплуатации.
- Роликовые направляющие с повышенной жесткостью;
- Интегрированное литое основание привода;
- ШВП с увеличенным шагом;
- Задняя система удаления стружки.

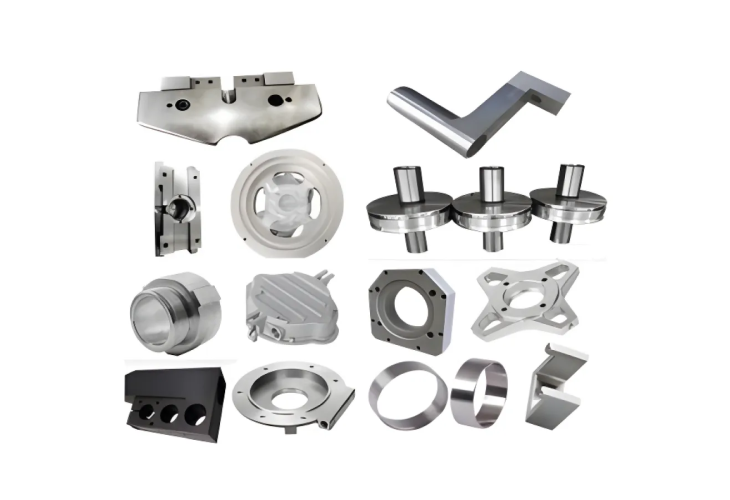

Оптимален для серийного производства
-
VMC650 выполняет сразу несколько операций:
- Фрезерование;
- Сверление;
- Зенкерование;
- Растачивание;
- Подготовка резьбы;

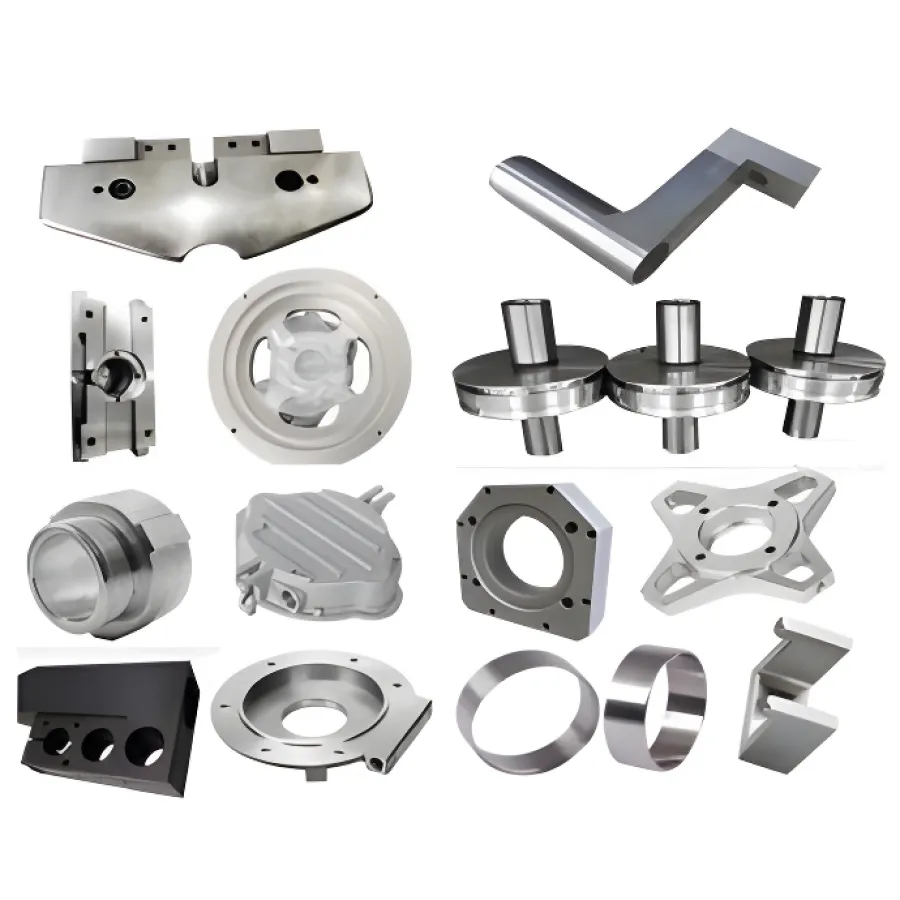

- Обработка двухмерных и трехмерных поверхностей сложных форм.
Отличное решение для машиностроения, приборостроения и металлообрабатывающих предприятий
Описание Wattsan VMC 855

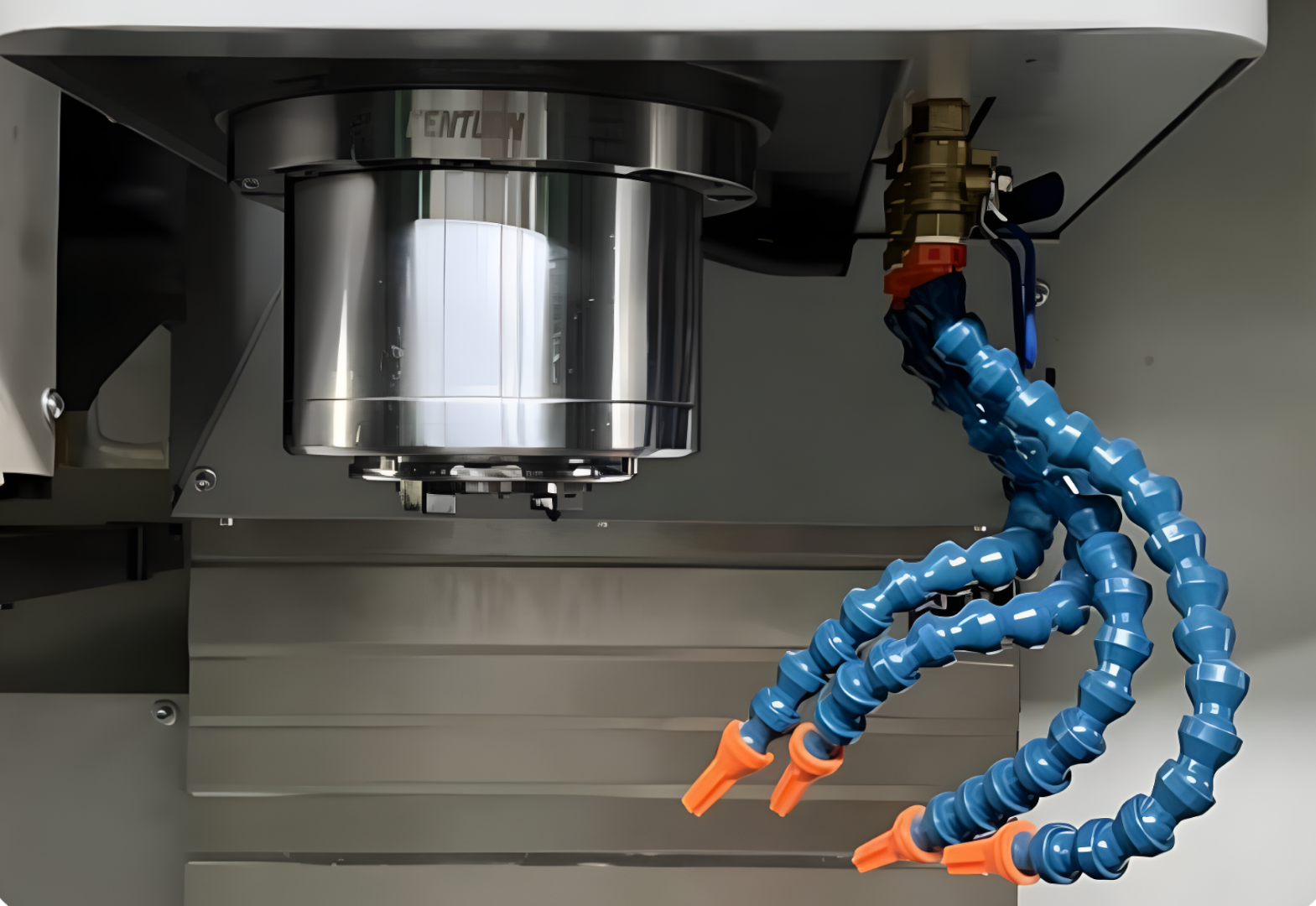

Шпиндель с защитой от загрязнений
Высокоcкоростной шпиндель Kenturn (Тайвань) рассчитан на интенсивную эксплуатацию и стабильную работу при высоких нагрузках.
- Мощность до 15 кВт;
- Скорость вращения до 10000 об/мин;
- Повышенная радиальная и осевая жёсткость для точности при сложных операциях;
- Шпиндель оснащён системой центральной продувки: при разжимании конуса он очищается потоком сжатого воздуха, чтобы увеличить точность обработки и продлить срок службы станка.
Для тех, кто не готов мириться с погрешностями
Для тех, кто работает по крупному
Преимущества Wattsan VMC 855

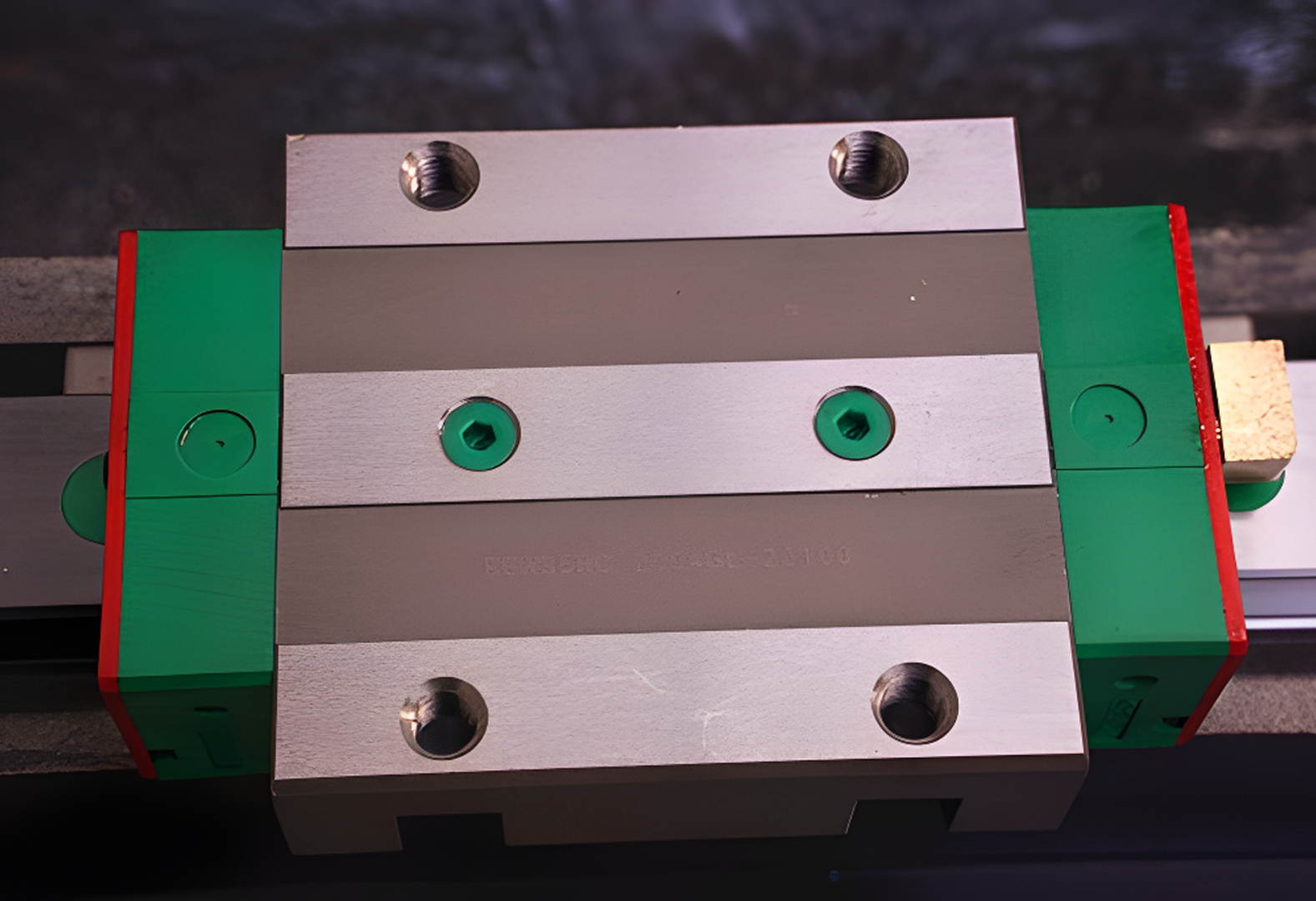

Жесткость по всем осям

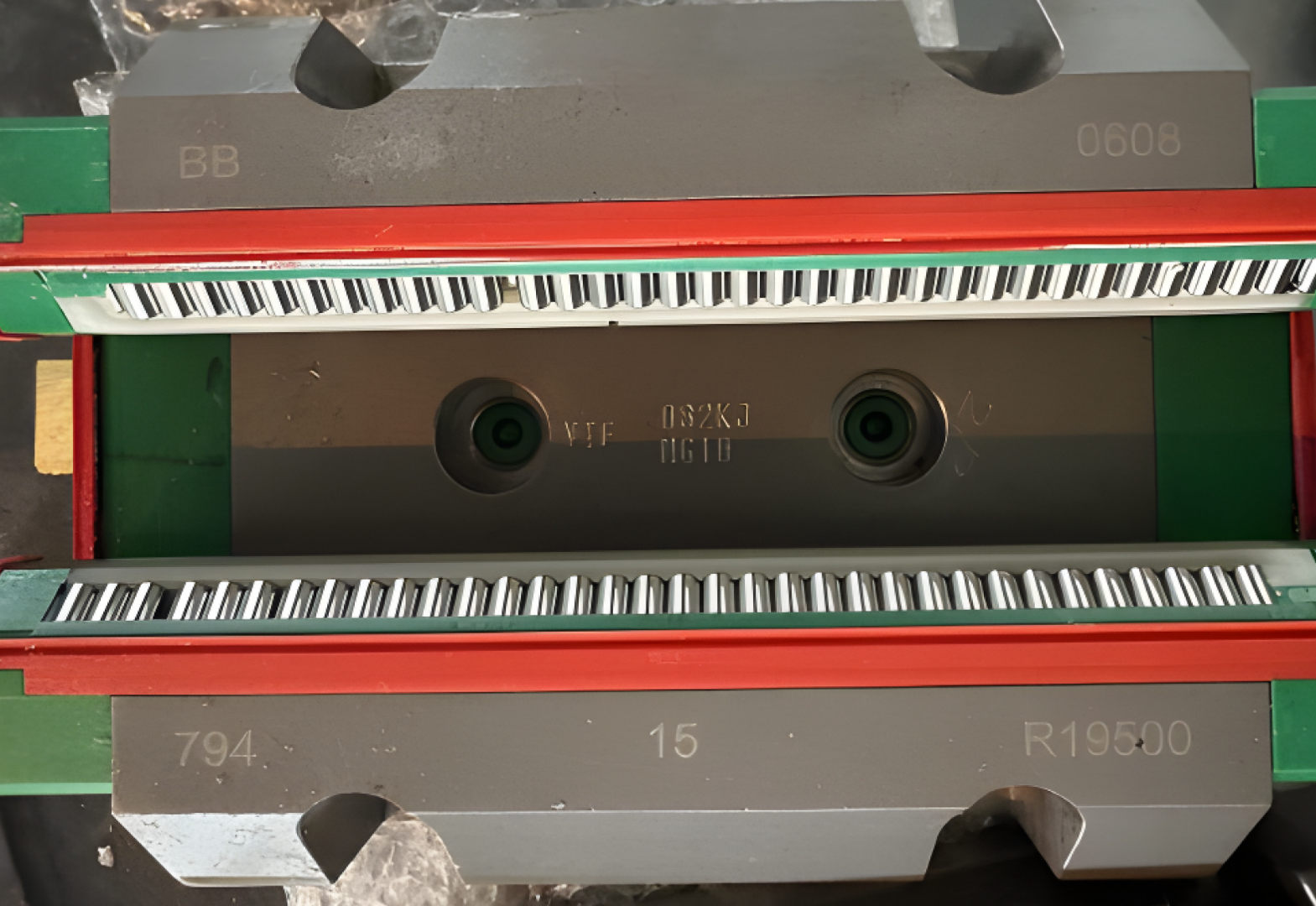

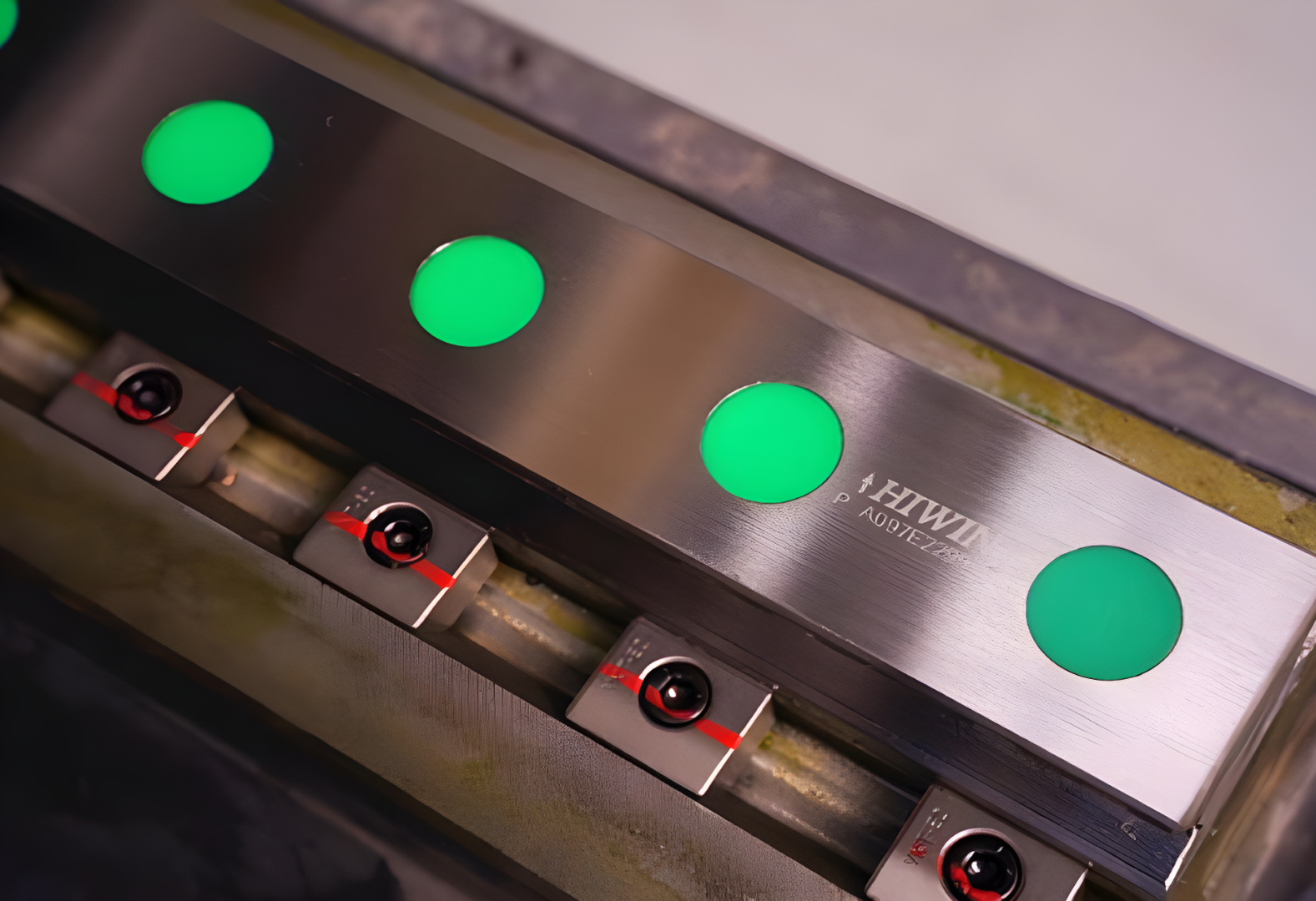

По всем осям установлены 4 линейные направляющие HIWIN класса P. Это надёжная база для высокоскоростной обработки с минимальным износом.
-
Стандартная 3-осевая проволочная направляющая (2 проволоки + 1 жесткая) для точного позиционирования и плавного движения шпинделя
Для задач с повышенными требованиями к жесткости подойдет 3-осевая жесткая направляющая
- Отклонение до 0,03 мм;
-
Автоматическая смазка увеличивает срок службы оборудования.

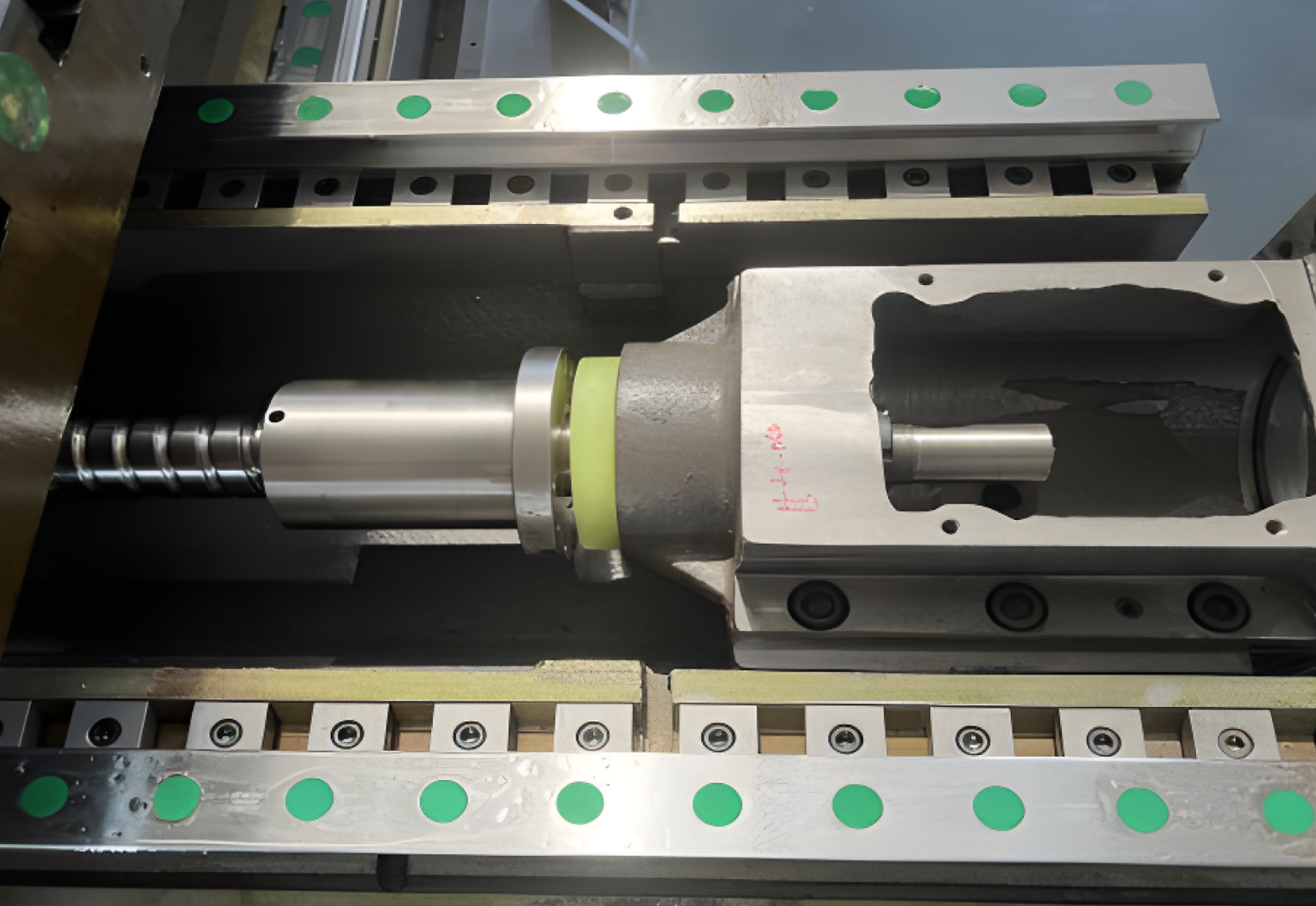

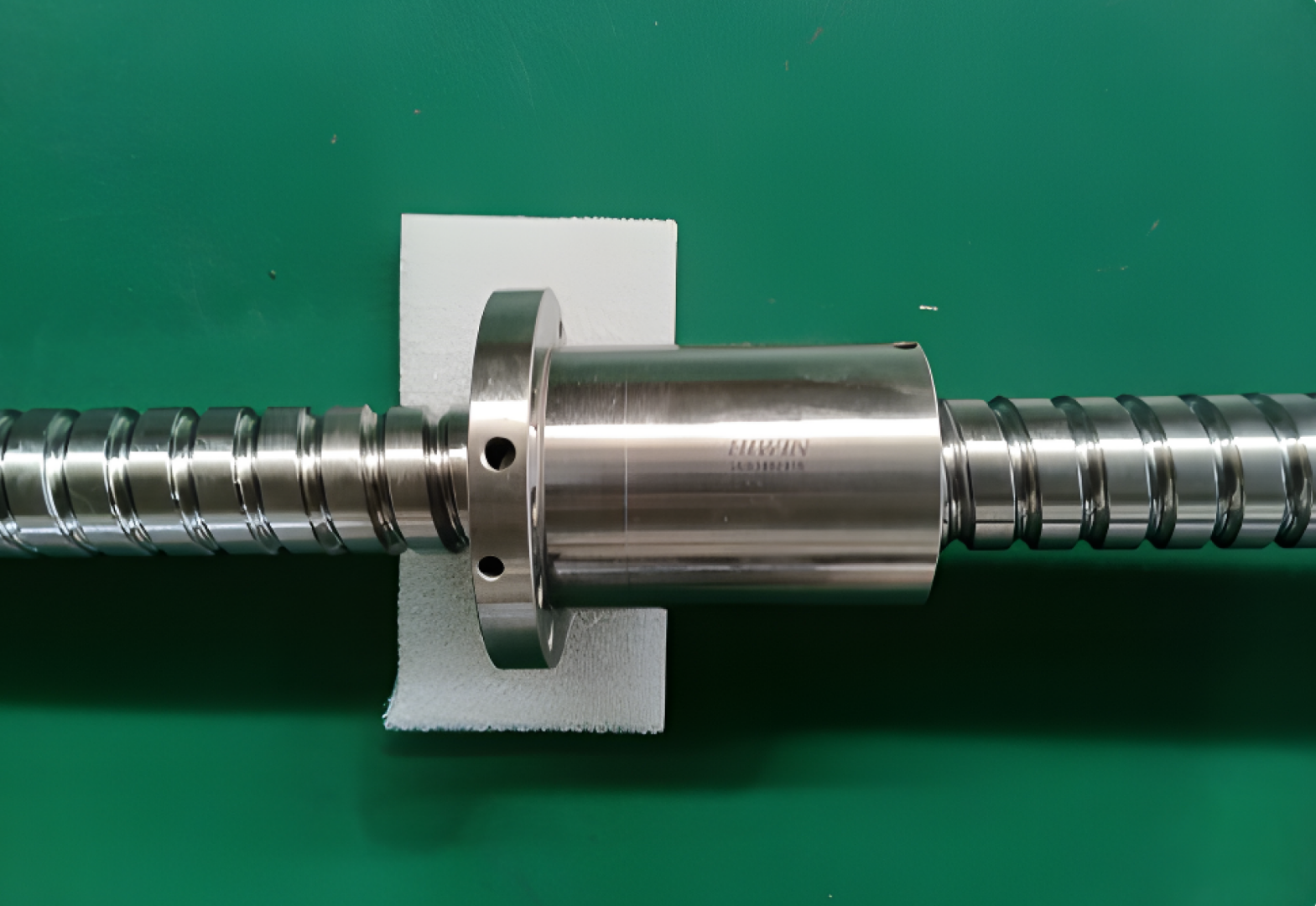

Винтовая передача без люфта
По осям X, Y и Z установлены высокоточные и высокопрочные ШВП с двойной гайкой и предварительным натягом по внутреннему кольцу. Такая конструкция обеспечивает высокую скорость подачи.
- Точность позиционирования ±0.008/300;
- Серводвигатель соединён с винтом напрямую через гибкую муфту, исключая люфты;
- Высокая скорость движения шпинделя;

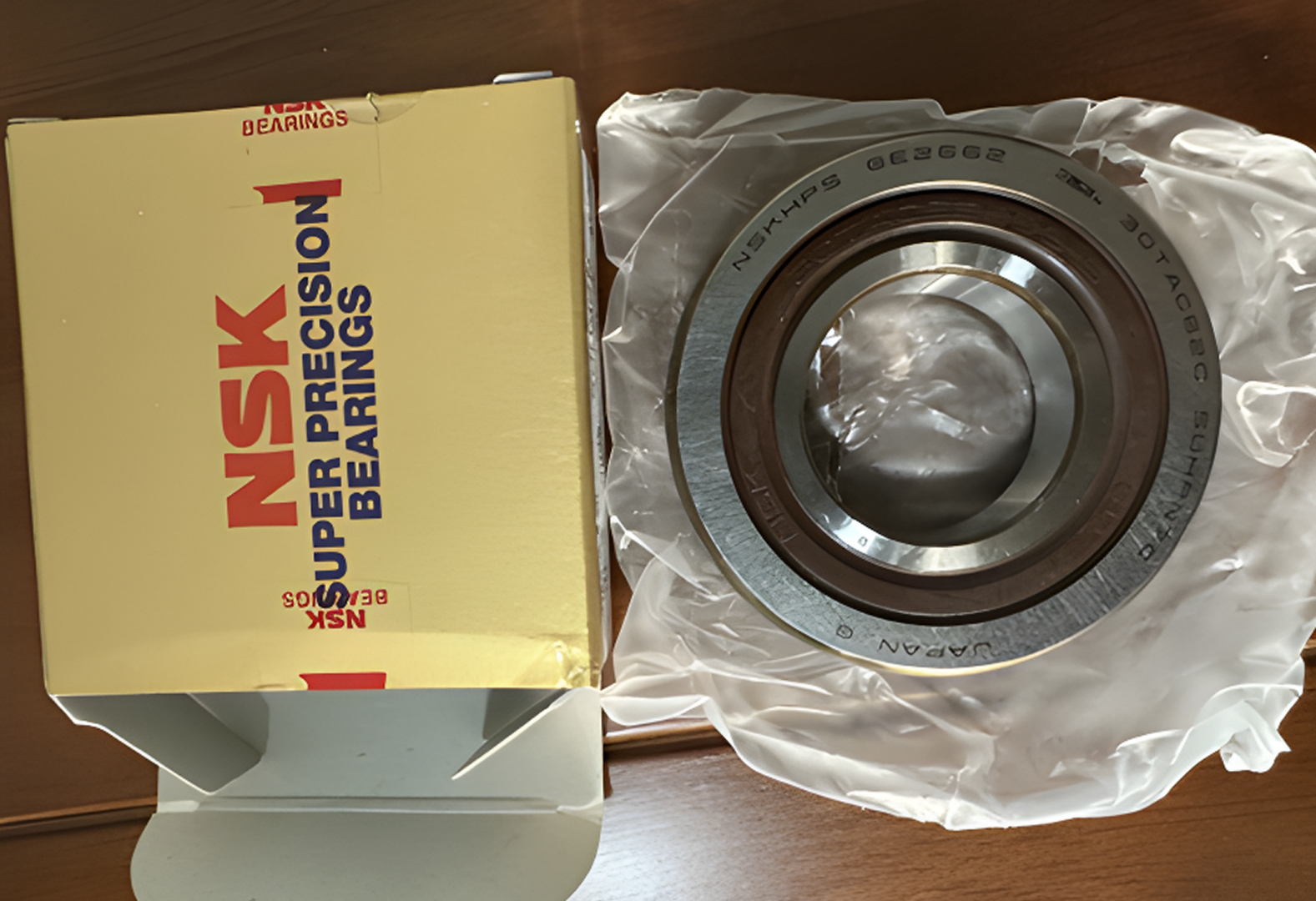

- Подшипники NSK (Япония) класса точности P4;
Охлаждение без лишнего масла
Станок оснащён системой разделения масла и охлаждающей жидкости. Это предотвращает быстрое загрязнение и разложение охлаждающей жидкости, снижает запах, улучшает рабочую среду и продлевает срок службы расходников.
Меньше загрязнений, стабильнее рез

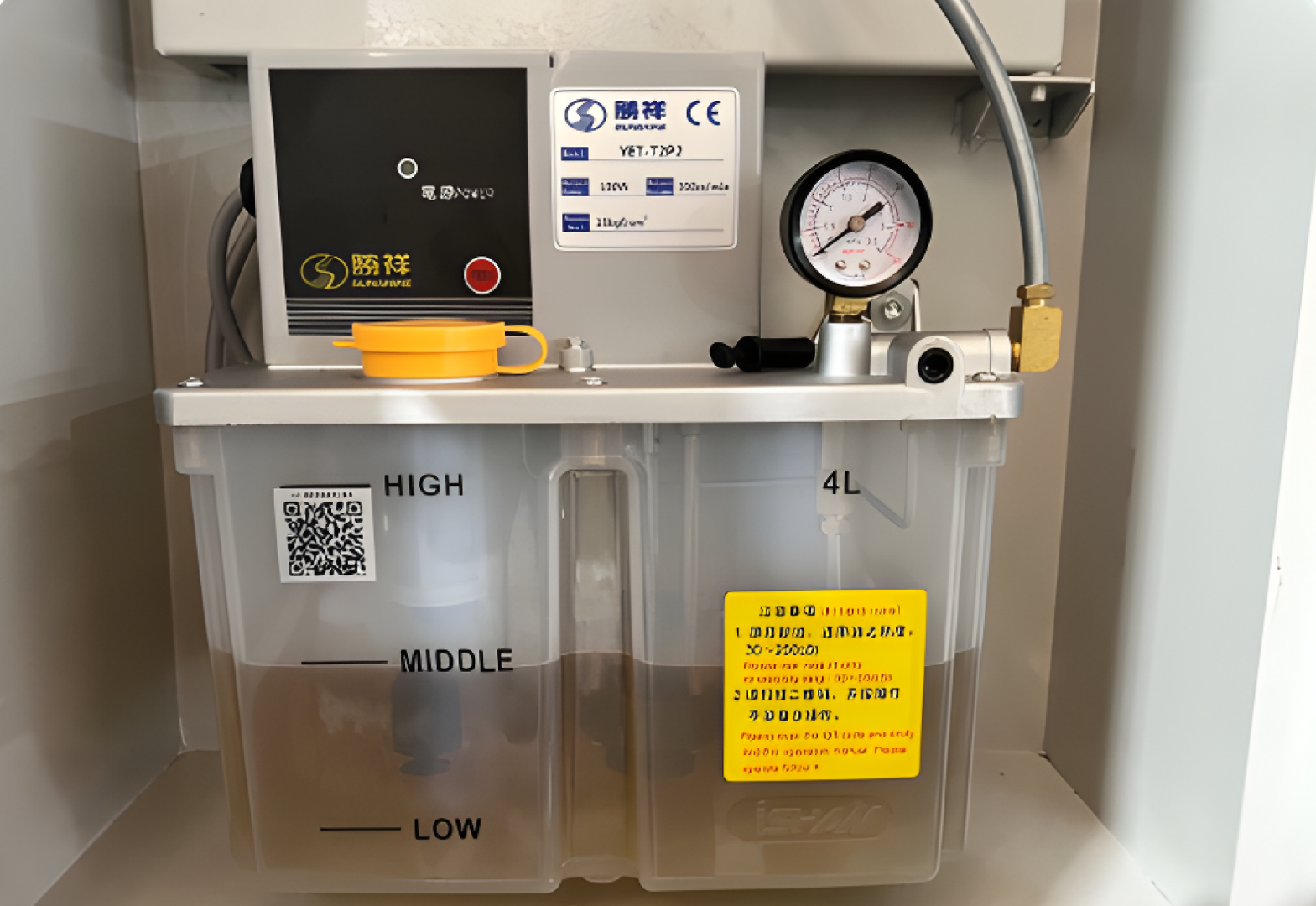

Автоматическая система смазки
Станок оснащён централизованной системой автоматической смазки Daloma (Тайвань) с программируемой подачей. Масло поступает по таймеру и в заданных дозах без участия оператора.
- При отсутствии масла система подаст сигнал и остановит работу;
- Объем 4л;
- Меньше износ оборудования;
- Продление ресурса направляющих и ШВП;
- Экономия масла.
Описание преимуществ Wattsan VMC 855

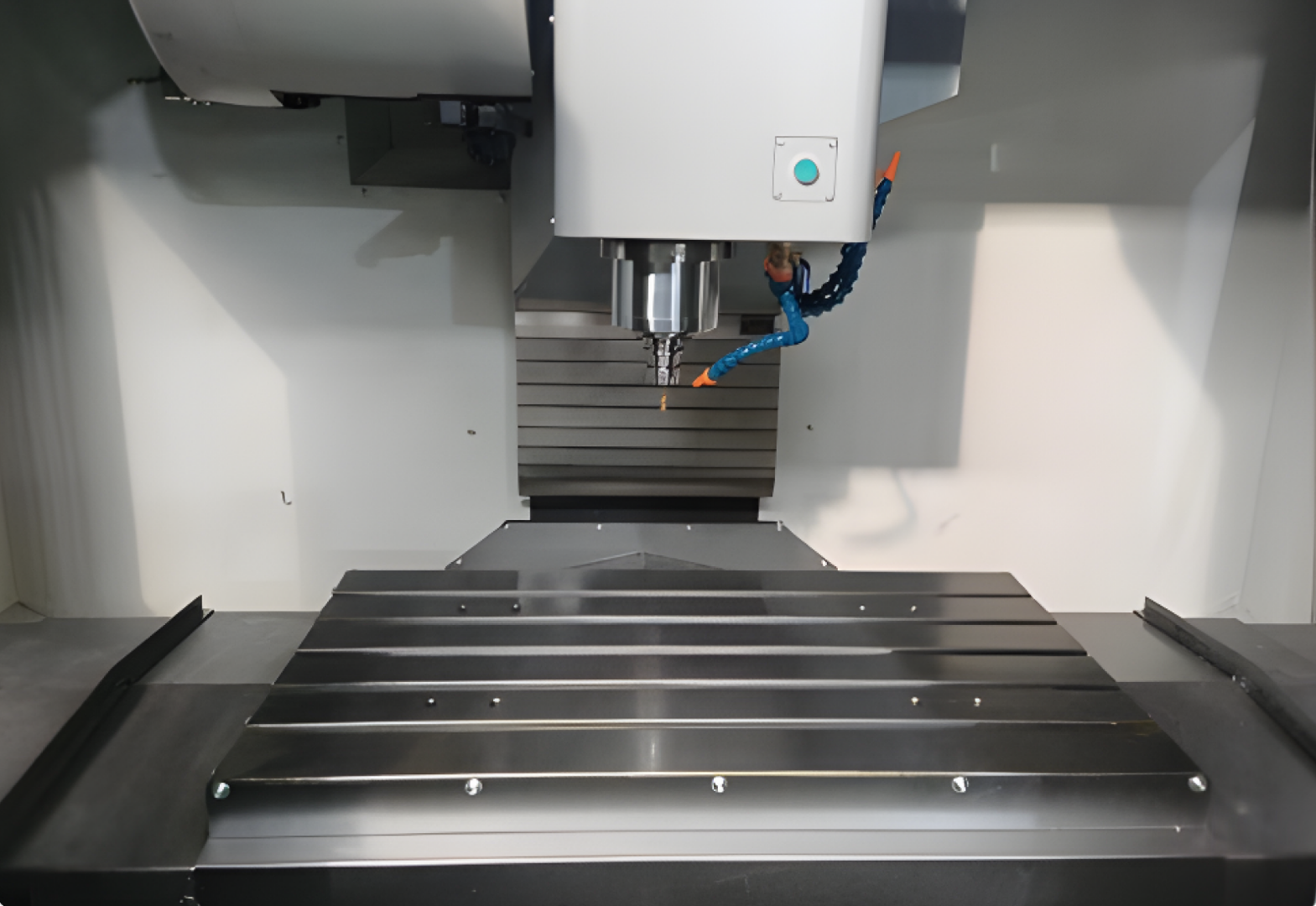

Рабочий стол под любые задачи
Программируемый рабочий стол 1000х550 мм позволяет быстро менять задачи обработки и обрабатывать разные детали, обеспечивая максимальную производительность и гибкость производства.
- Выдерживает высокие нагрузки;
- Усиленная конструкция с полной защитой от стружки и охлаждающей жидкости.
- Работает с несколькими заготовками сразу;
- Зона обработки освещена лампами по бокам.
Для серьёзных задач и крупных деталей!

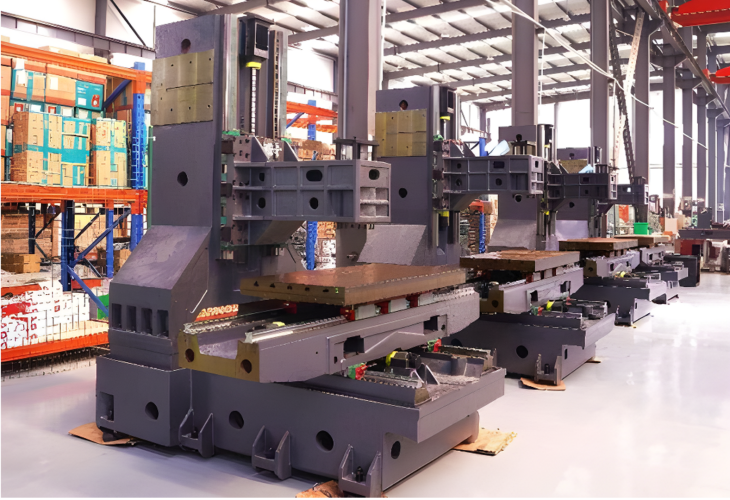

Устойчивая конструкция
-

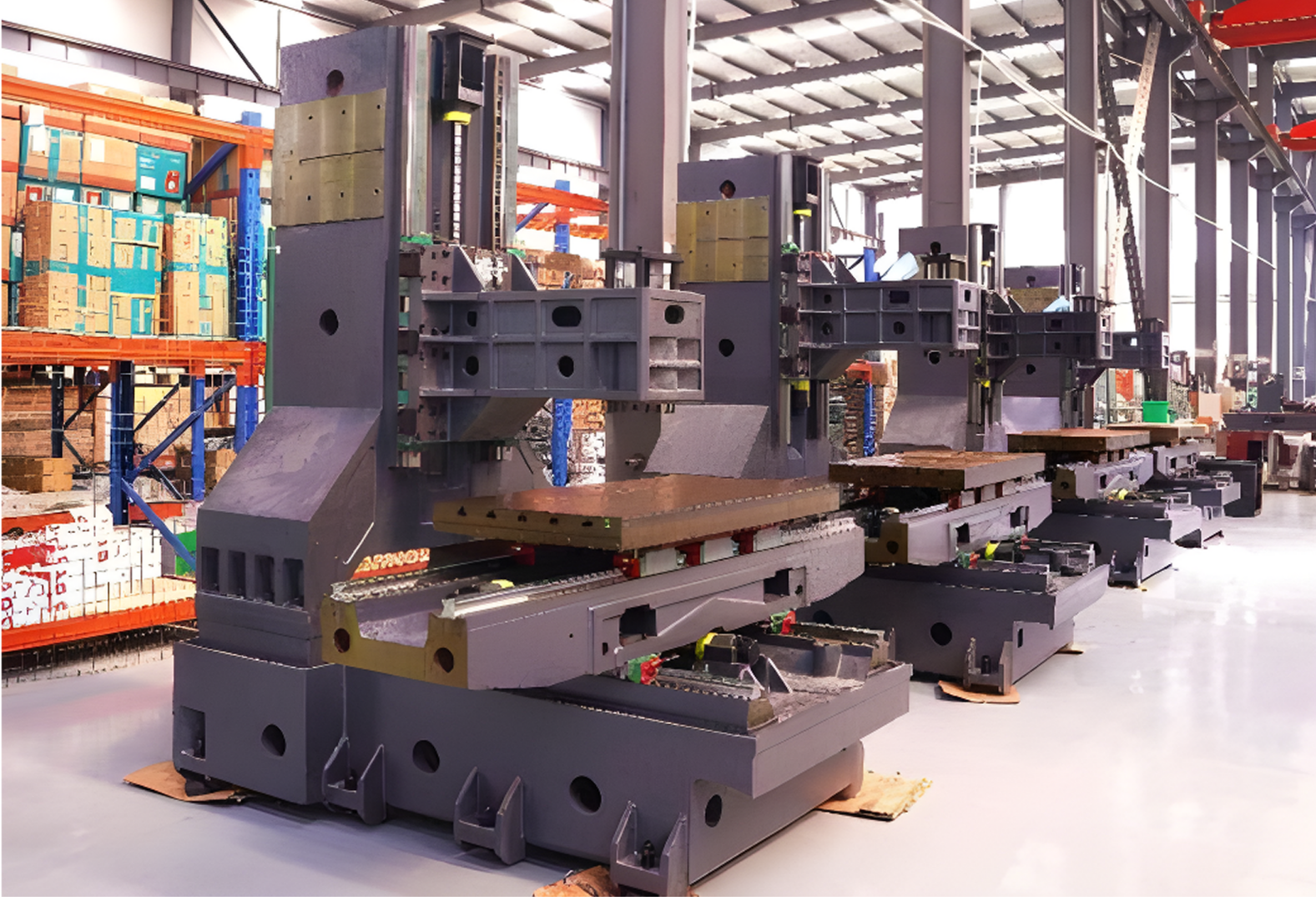

Цельнолитая станина
Все ключевые элементы станка изготовлены из высококачественного чугуна HT300.
- Чугун расплавлен в индукционной печи для сохранения качества и однородности металла;
- Основные детали отлиты в формы из смоляного песка и искусственно состарены, чтобы надолго сохранять точность обработки;
- Закалка и отпуск повышают прочность и износостойкость станка;
- 8 анкерных болтов повышают устойчивость, уменьшают вибрации, упрощают выравнивание и надёжно держат конструкцию.
-
Расширенные возможности оси Z
Вместо стандартных двух, на оси Z установлены три салазки.
- Конструкция устойчива к вибрациям и нагрузкам — особо важно при глубоком сверлении и высокоскоростной резке;
- Увеличенный ход по оси Z позволяет обрабатывать крупные детали;
- Более глубокий рез за один проход.
Отдельные преимущества Wattsan VMC 855
Защита от перегревов
Wattsan VMC 855
Описание преимуществ Wattsan VMC 855

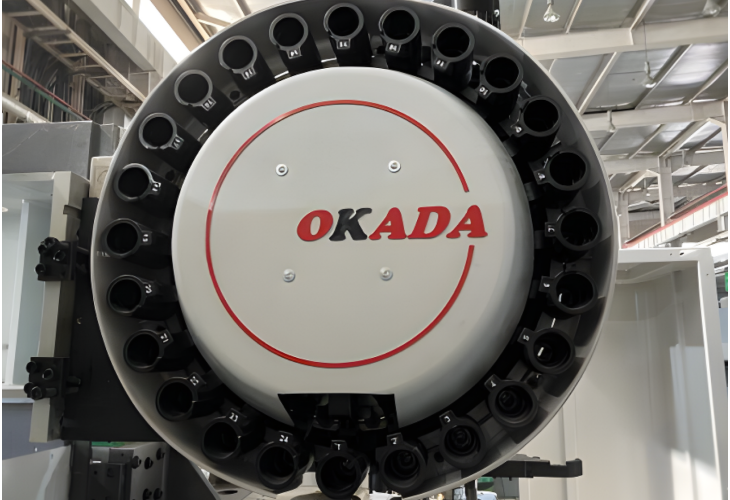

Быстрая смена инструмента
Система автоматической смены инструмента Okada поможет быстро и точно заменить инструмент без участия оператора.
- 24 инструмента;
- Распределительный рычаг с двойным подшипником;
- Цилиндрический кулачковый механизм легко обслуживается и имеет низкий уровень отказов;
- Защитный кожух инструмента выполнен из импортного пластика и устойчив к повреждениям;
Решения от Okada успешно применяются на высоконагруженных производственных линиях по всему миру

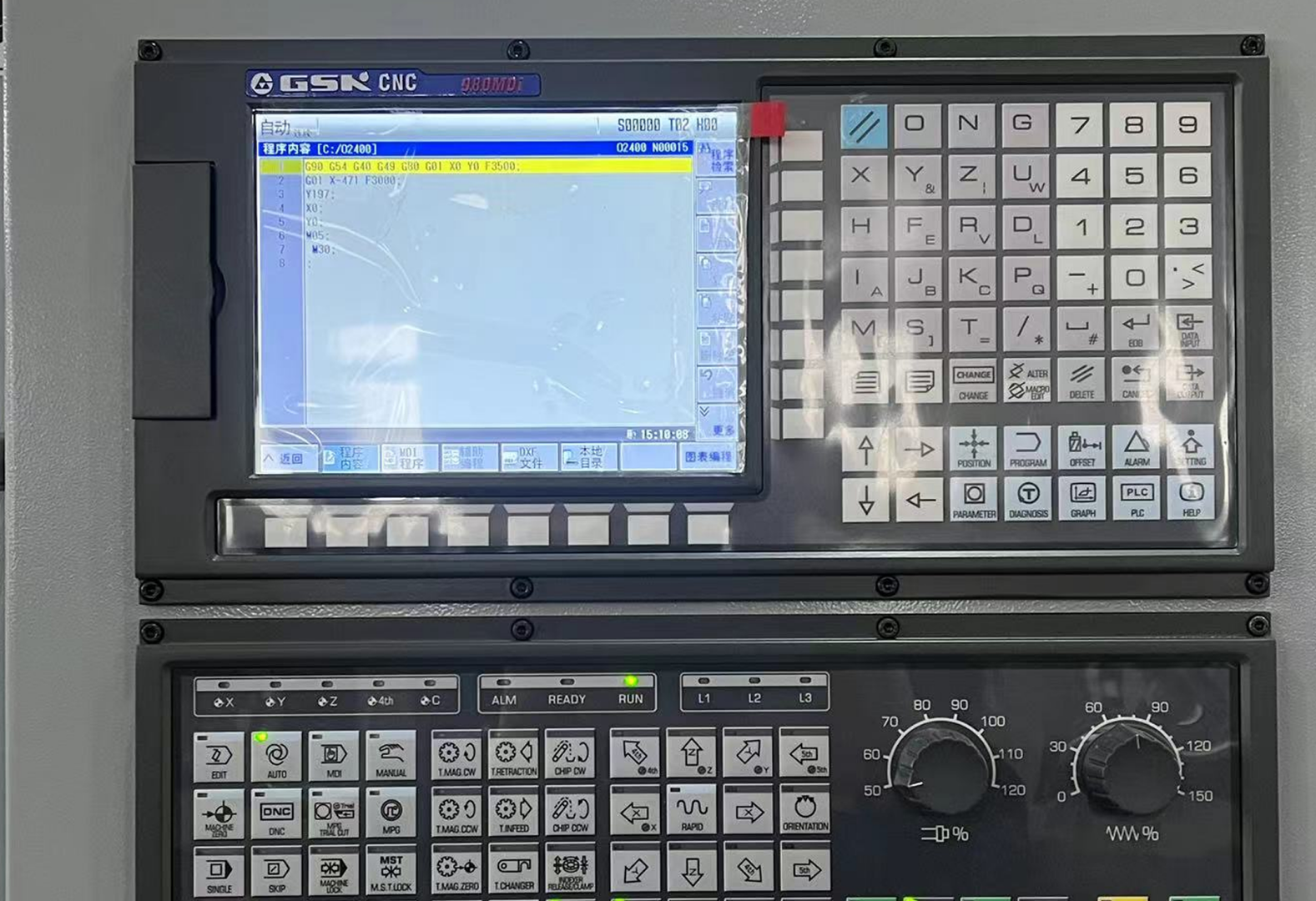

Система ЧПУ — на выбор под вашу задачу
В базовой комплектации станок оснащён промышленной системой ЧПУ GSK (Китай):
-
5-осевая обработка: поддержка RTCP, позиционирование 3+2, синхронное управление подачей
- Точность до 0,001 мм;
- Коррекция и компенсация: устранение погрешностей винта, центровка, круговая коррекция;
- Поддержка функций шлифовки и позиционирования порталов;
- Удобный интерфейс и управление файлами: на базе Linux, встроенный FTP-сервер, отладка привода.
При необходимости установим системы Siemens, Fanuc, Mitsubishi — для интеграции в уже работающие линии или под требования конкретного предприятия.
Демонстрация наших станков в более 50 городах России или Online
Подберем оборудование для вашей задачи с учетом всех тонкостей.
80% клиентов выбирали оборудование благодаря нашей консультации.
Характеристики Wattsan VMC 855
Рабочий стол
- Перемещение по осям X/Y/Z
- 800/550/550
- Размер стола
- 1000х500 мм
- Нагрузка на стол
- 600 кг
Габариты
- Вес
- 5300 кг
- Габариты (ДхШхВ)
- 2700х2400х2450 мм
Механика
- Повторяемость по осям мм
- 0,005/300 мм
- Смена инструмента
- Автоматическая, 24 позиции
- Ускоренное перемещение по осям X/Y/Z
- 1-10 м/мин
- Рабочее перемещение по осям
- 30/30/30 м/мин
- ШВП
- HIWIN / PMI
- Автоматическая смена инструмента
- Okada
- Количество осей
- 3
- Охлаждение
- TONGFEI
- Точность позиционирования
- ±0.008/300 мм
ПО
- Система управления
- Fanuc, GSK, Siemens
Шпиндель
- Максимальный вес инструмента
- 8
- Расстояние от торца шпинделя до поверхности основания
- 120-670 мм
- Расстояние между осью шпинделя и колонной
- 640 мм
- Максимальный диаметр инструмента
- 80 мм
- Тип шпинделя
- BT-40-150
- Шпиндель
- KERTURN
- Скорость вращения шпинделя
- 10000 об/мин
- Мощность шпинделя
- 11/15 кВт
- Подшипники
- NSK
