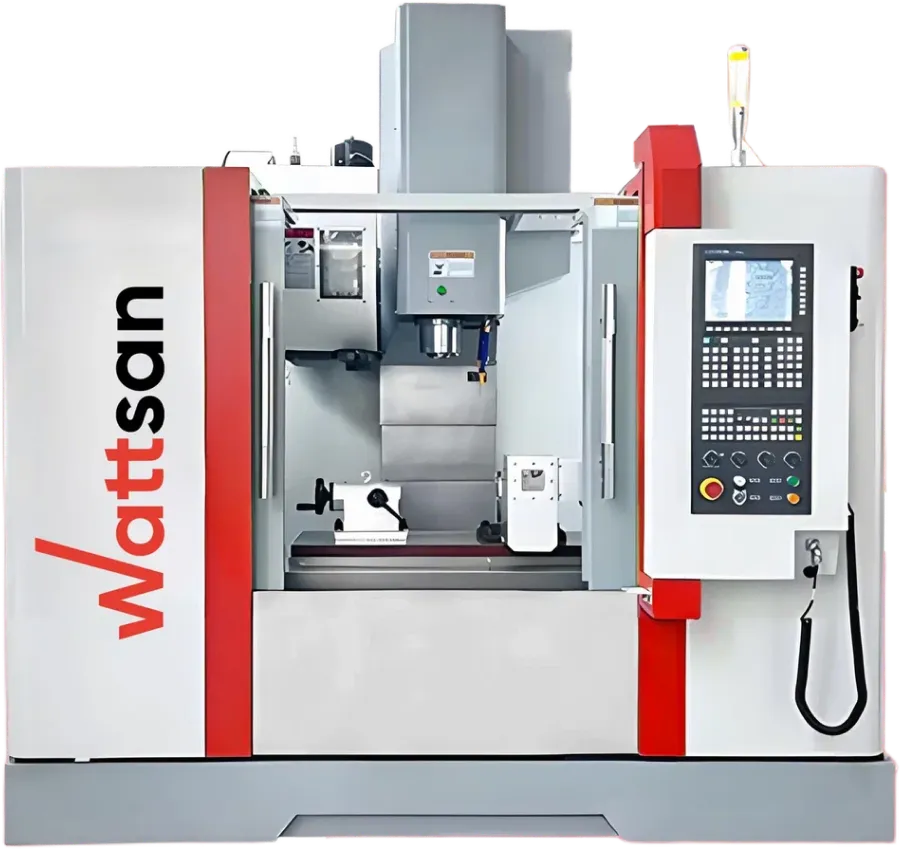

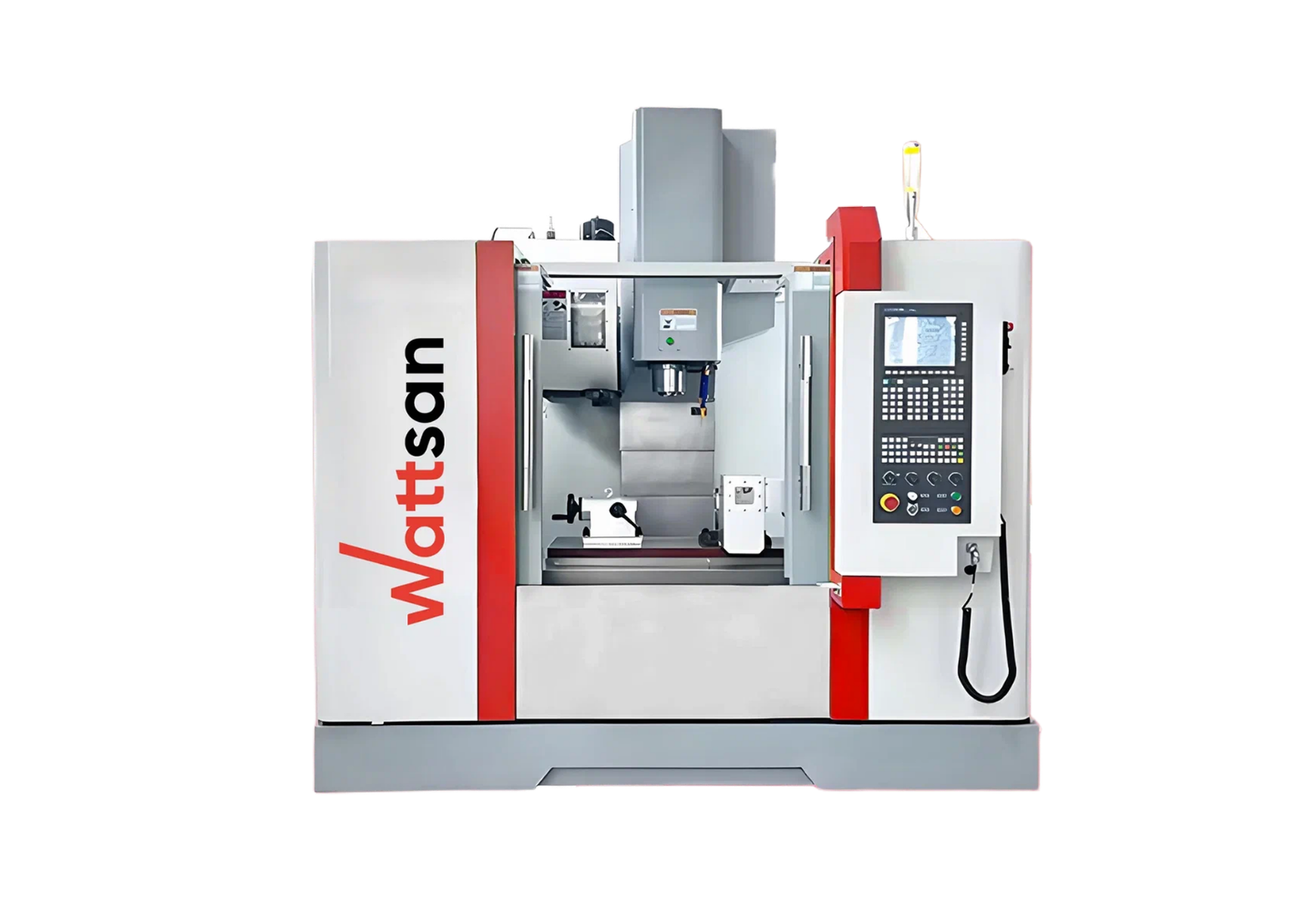

Вертикальный фрезерный станок с ЧПУ VMC 600
Вертикальный фрезерный станок Wattsan VMC 600
- Вес
- 2100 кг
- Размер стола
- 800x260 мм
- Система управления
- GSK, Fanuc, Siemens
- Габариты (ДхШхВ)
- 2200х2100х2260 мм
- Охлаждение
- Zhehong, Nuoke
Идеально для металлообрабатывающего цеха
-

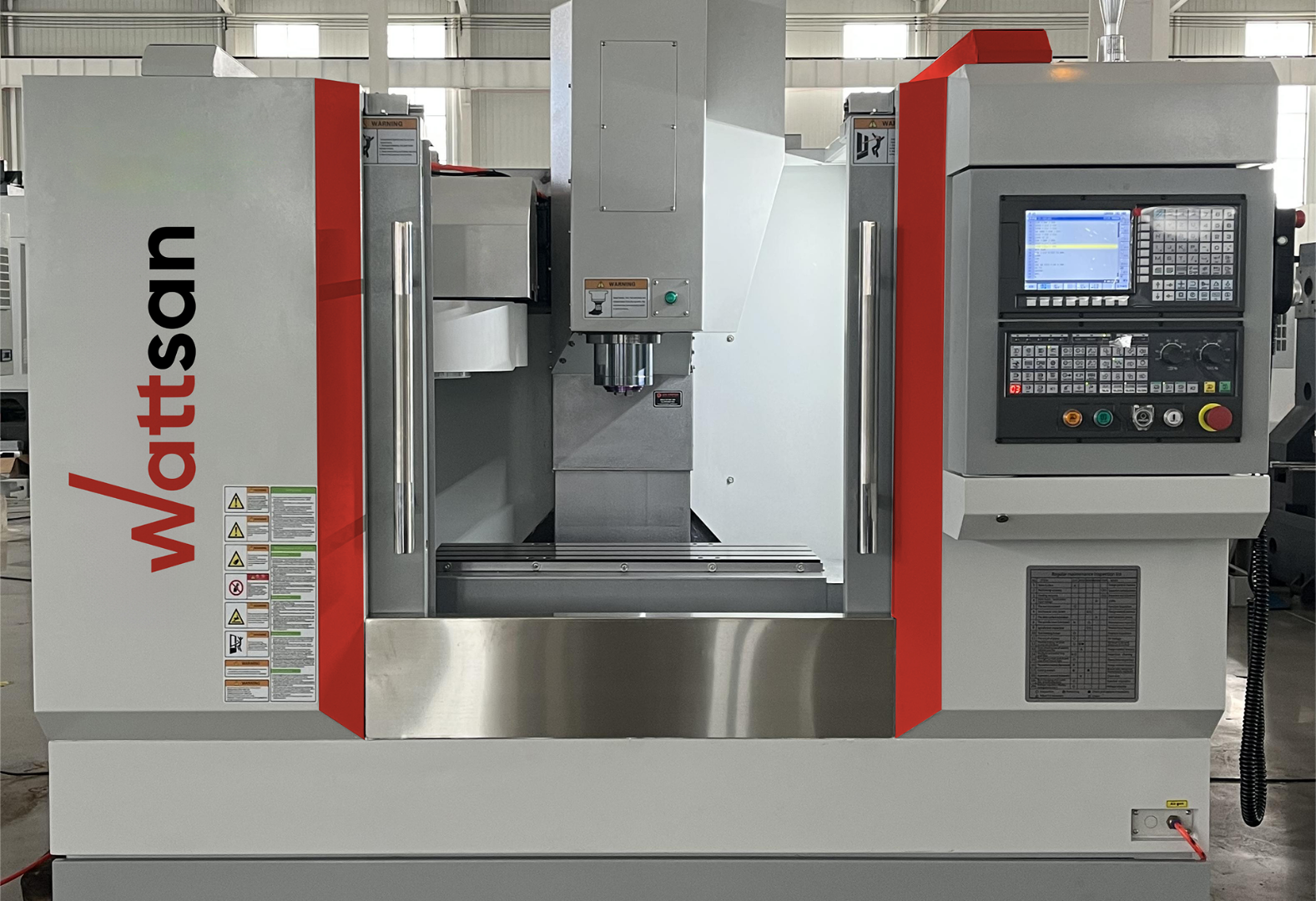

Вертикальный обрабатывающий центр VMC600 — универсальное решение для фрезерного производства, сочетающее относительно компактные габариты и высокую производительность.
- Размер стола 800х260;
- Шпиндель на 8000 об/мин.;
- Выдерживает до 400 кг;
- Автосмена инструмента;
- Оптимален для серийного производства.
-

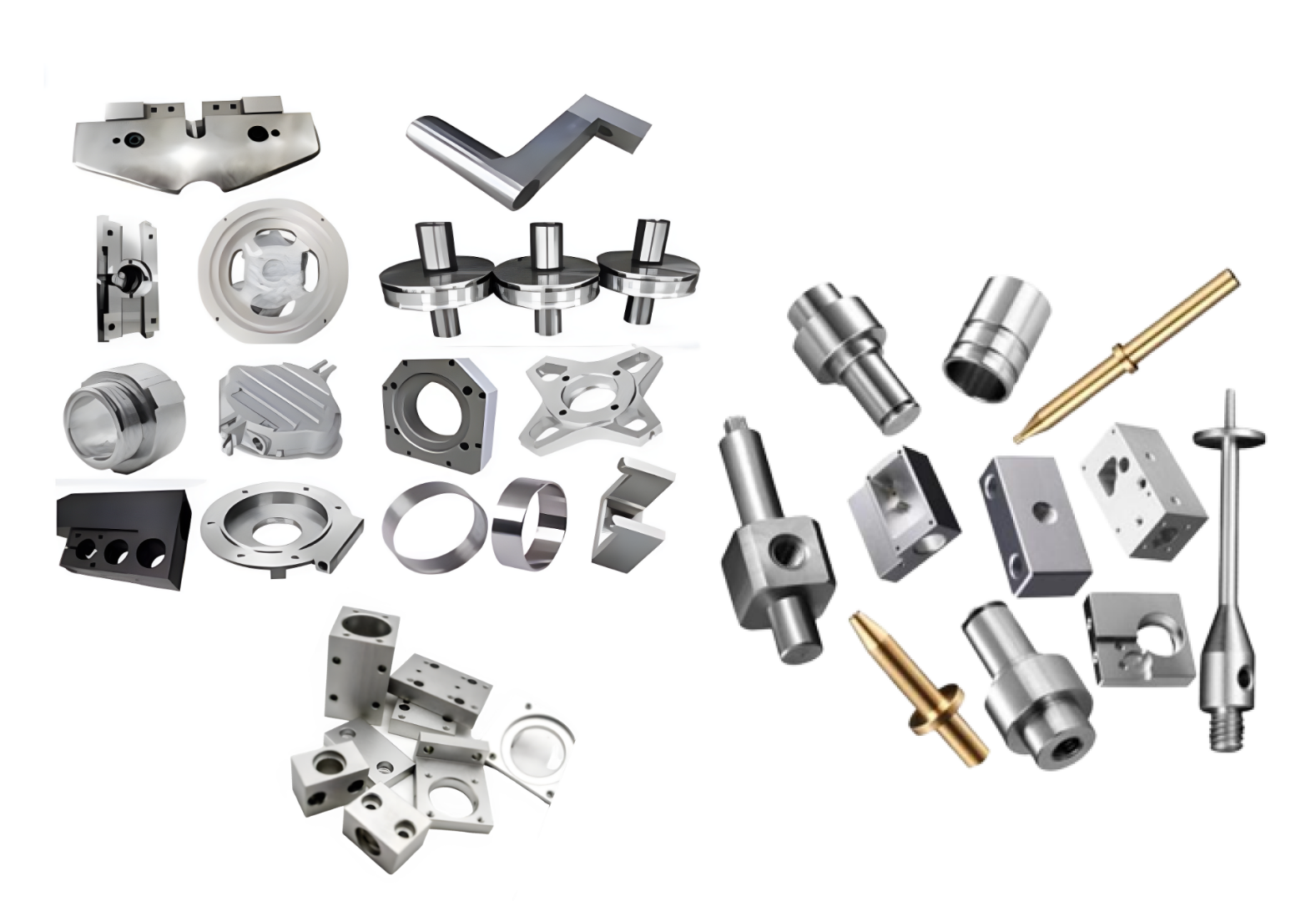

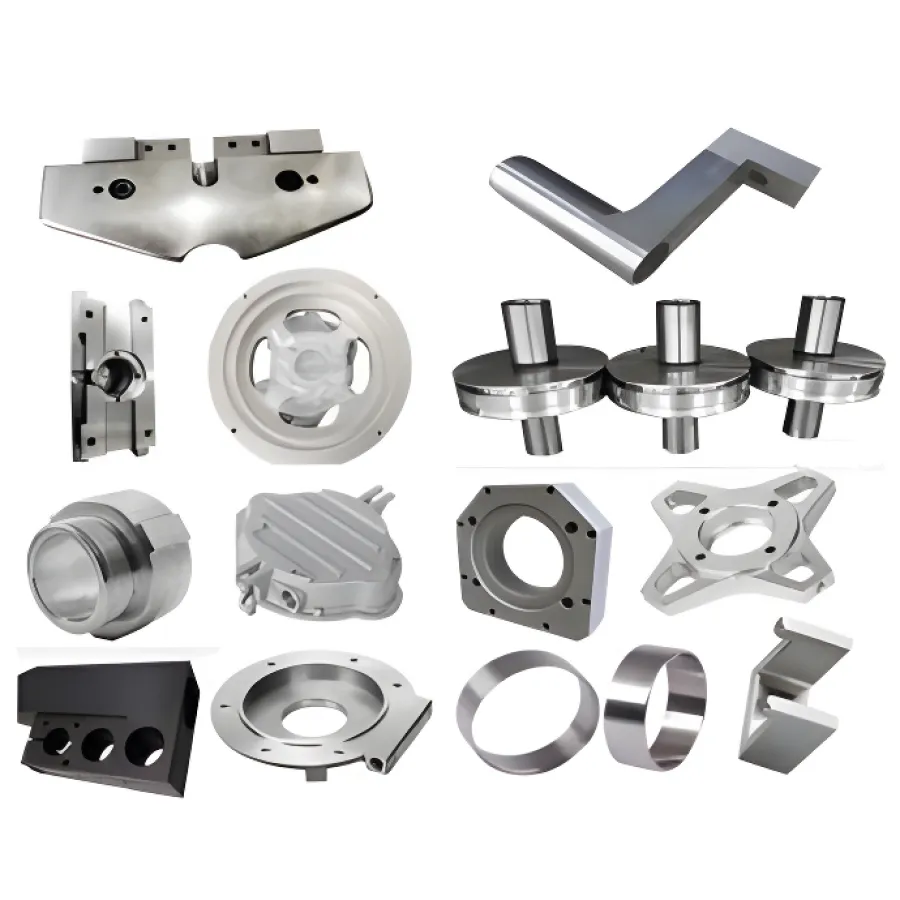

VMC600 выполняет сразу несколько операций:
- Фрезерование;
- Сверление;
- Зенкерование;
- Растачивание;
- Подготовка резьбы;
- Обработка двухмерных и трехмерных поверхностей сложных форм.
Отличное решение для машиностроения, приборостроения и металлообрабатывающих предприятий
Описание Wattsan VMC 600

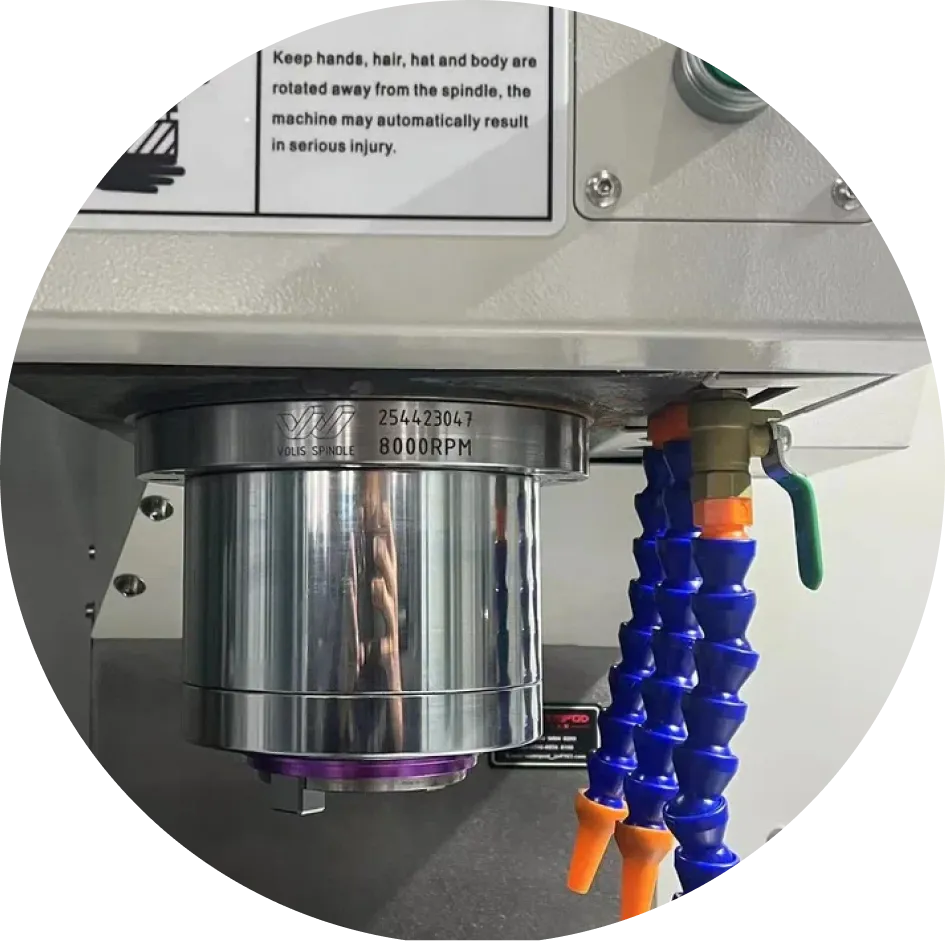

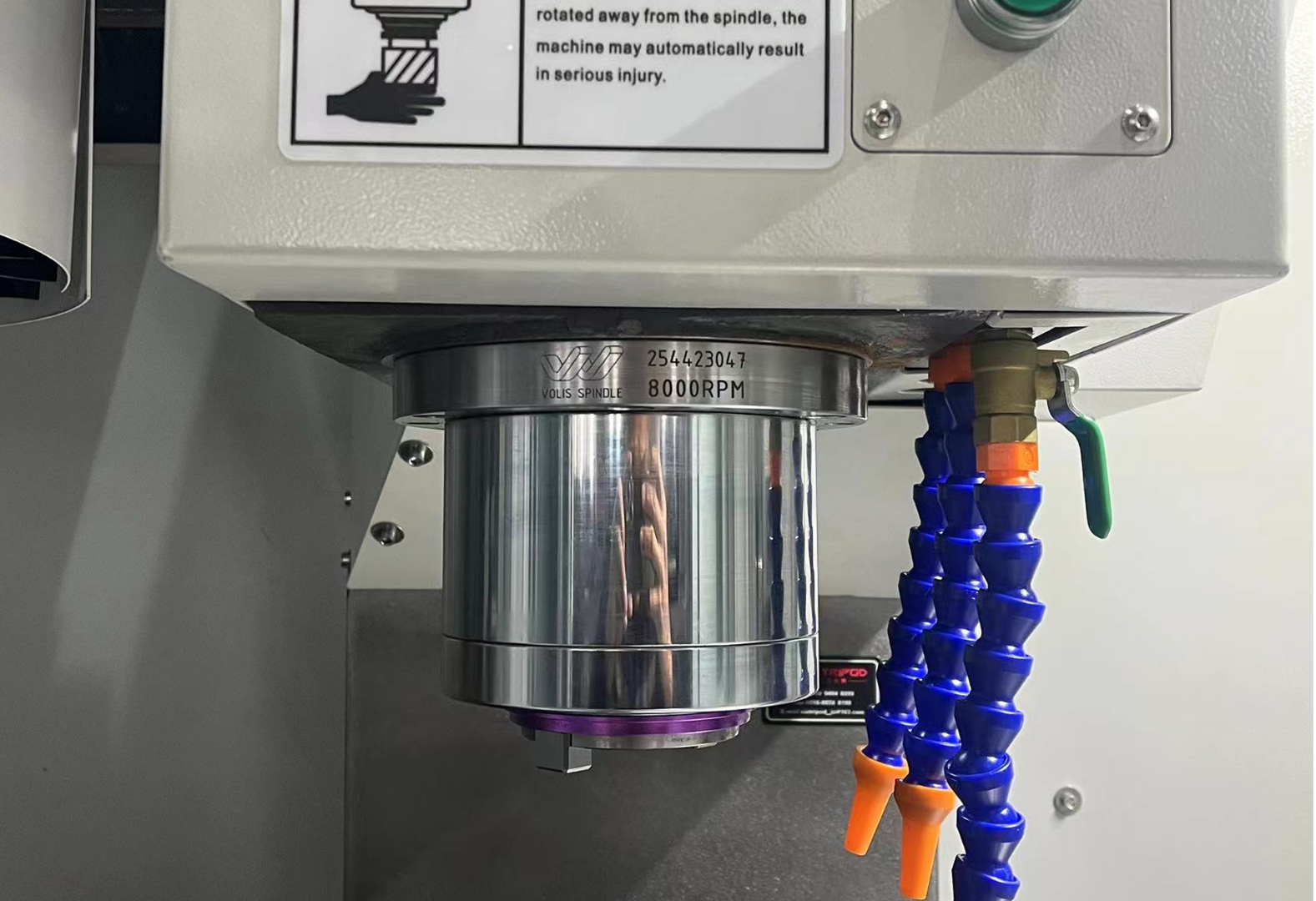

Шпиндель с защитой от загрязнений
Высокоточный и жёсткий шпиндель Volis (Тайвань) рассчитан на интенсивную эксплуатацию и стабильную работу при высоких нагрузках.
- Скорость вращения до 8000 об/мин;
- Повышенная радиальная и осевая жёсткость обеспечивает точность при сложных операциях;
- Система центральной продувки шпинделя продлевает срок службы зажимного механизма;
Служит дольше. Работает точнее

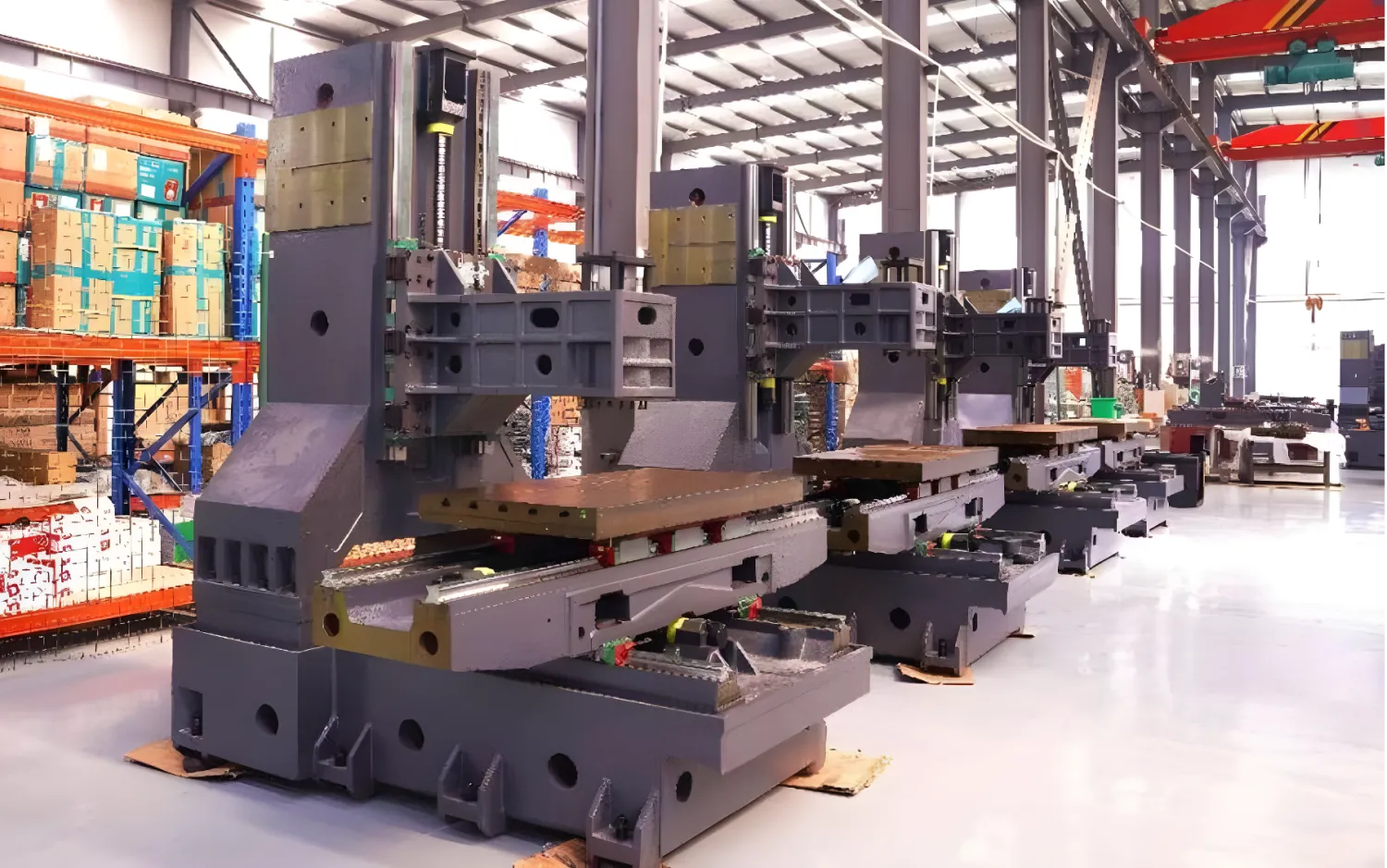

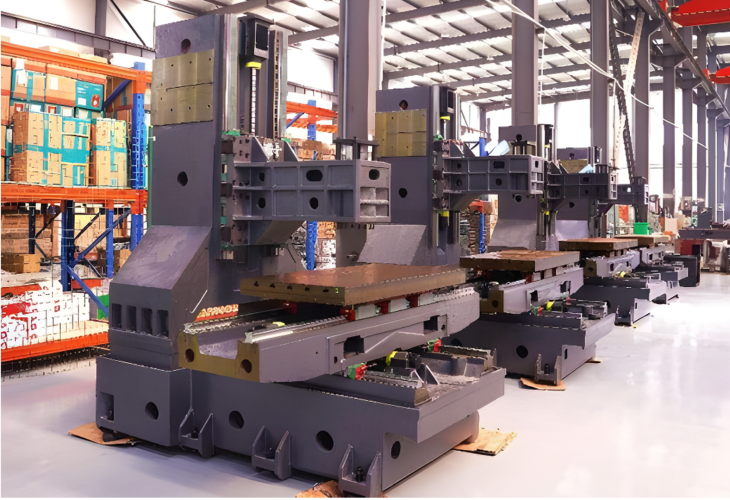

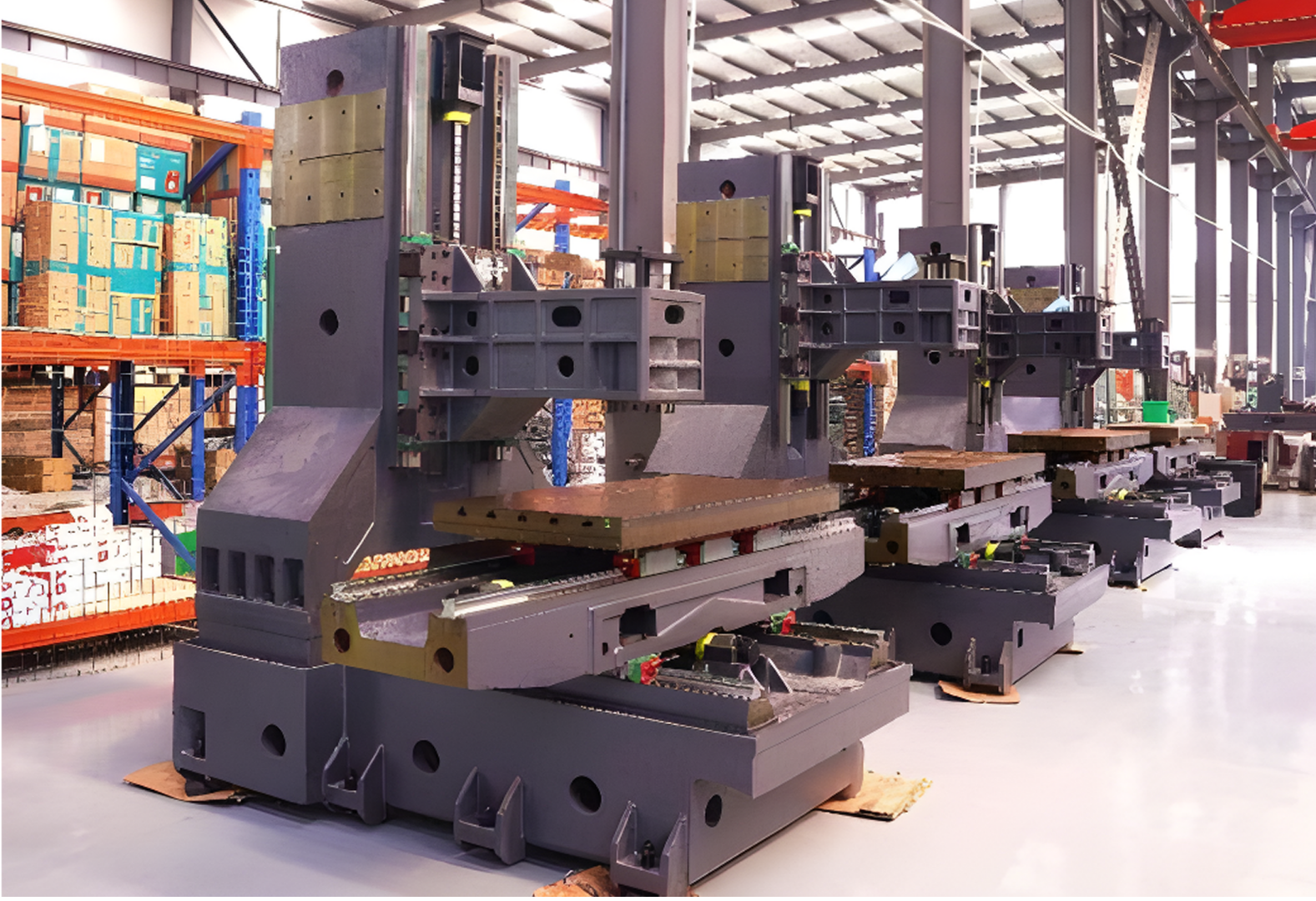

Основа, которой можно доверять
Все ключевые элементы станка — основание, стол, салазки, колонна и шпиндельный блок — выполнены из высококачественного чугуна HT250.
- Цельнолитая статнина с 8 анкерными болтами;
- Симметричная конструкция защищает станок от перегибов;
- А-образные стойки сохраняют точность даже при интенсивных нагрузках по оси Z;
- Технология изготовления деталей resin sand (из песка, смешанного со смолой) добавляет прочности конструкции и продлевает ее срок службы.
Меньше вибраций, выше точность!
Преимущества Wattsan VMC 600
Жесткость по всем осям

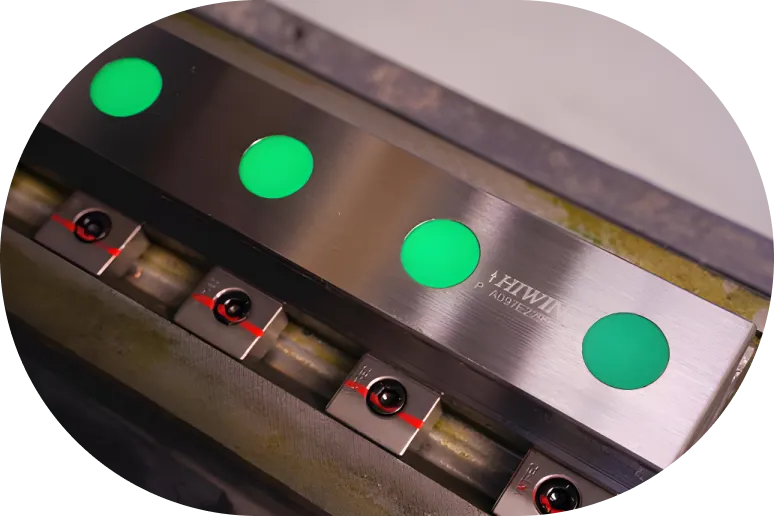

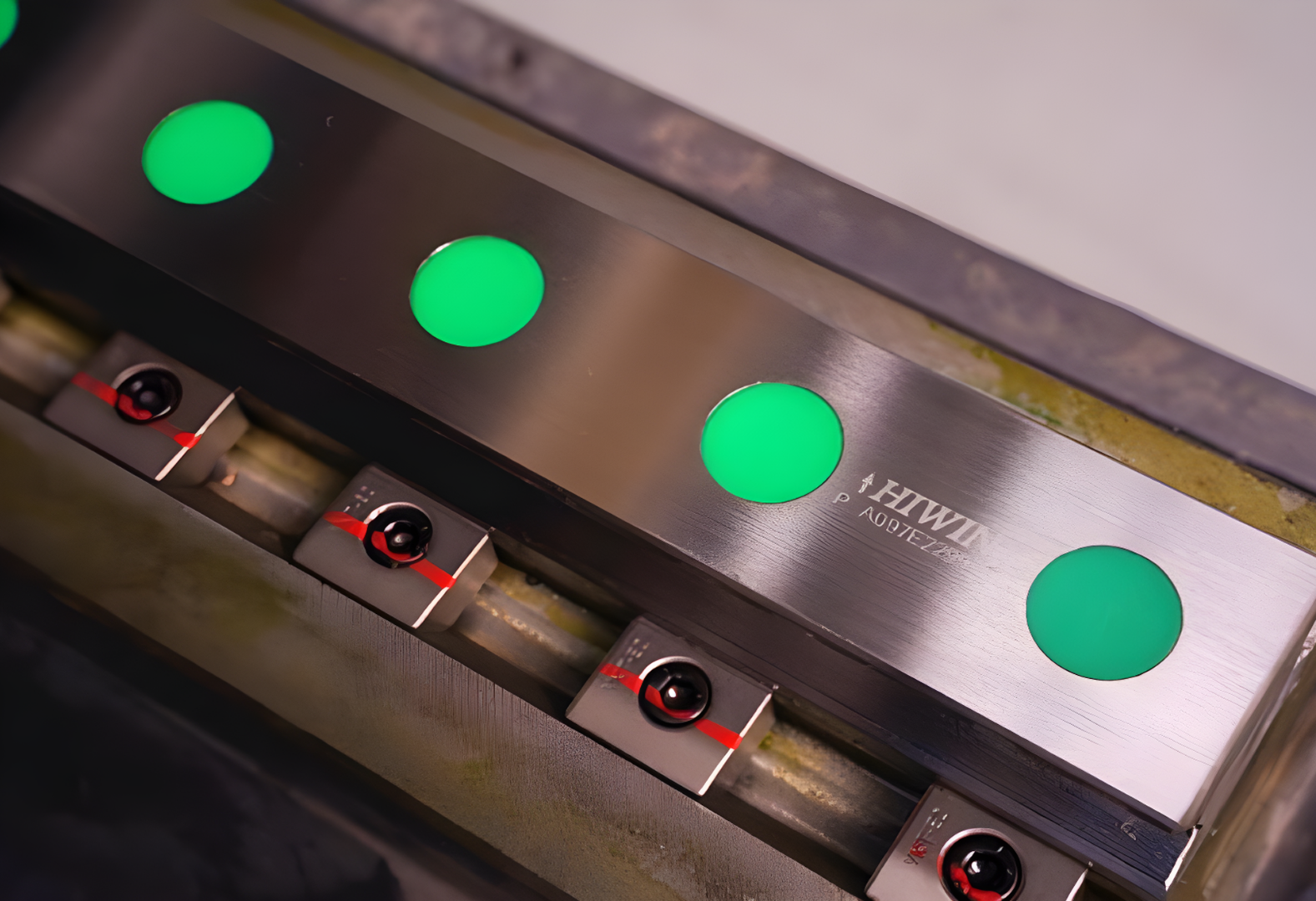

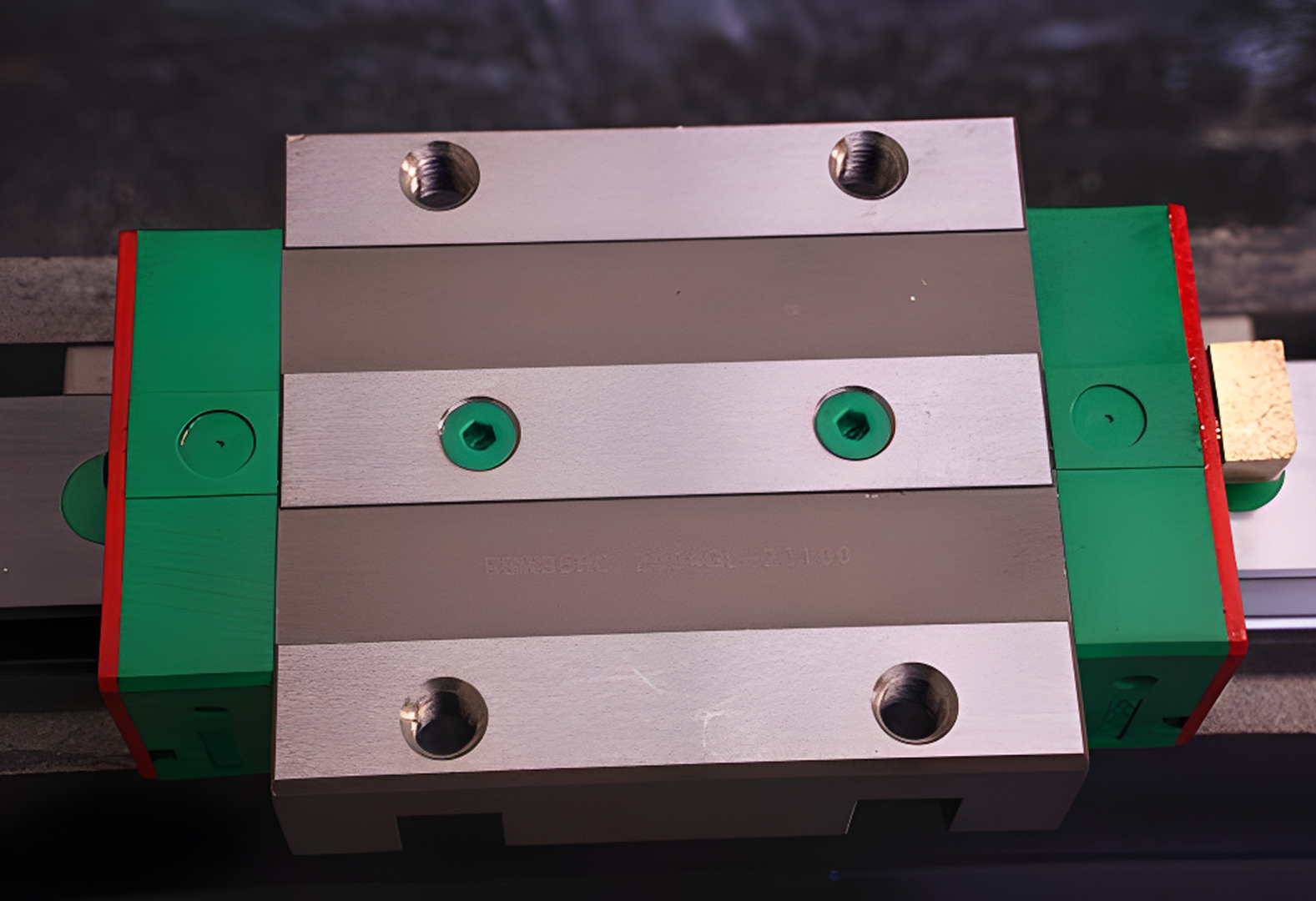

По всем осям установлены роликовые линейные направляющие HIWIN. Это надёжная база для высокоскоростной обработки с минимальным износом.
- Ширина 30 мм;
-
Высокая жёсткость даже при интенсивной обработке.
-
Низкое трение и тепловыделение — меньше износа, больше стабильности.
-
Автоматическая смазка для увеличения срока службы оборудования;
-
Шесть кареток по оси Z — дополнительная устойчивость шпинделя;
- Работа без лишнего шума.

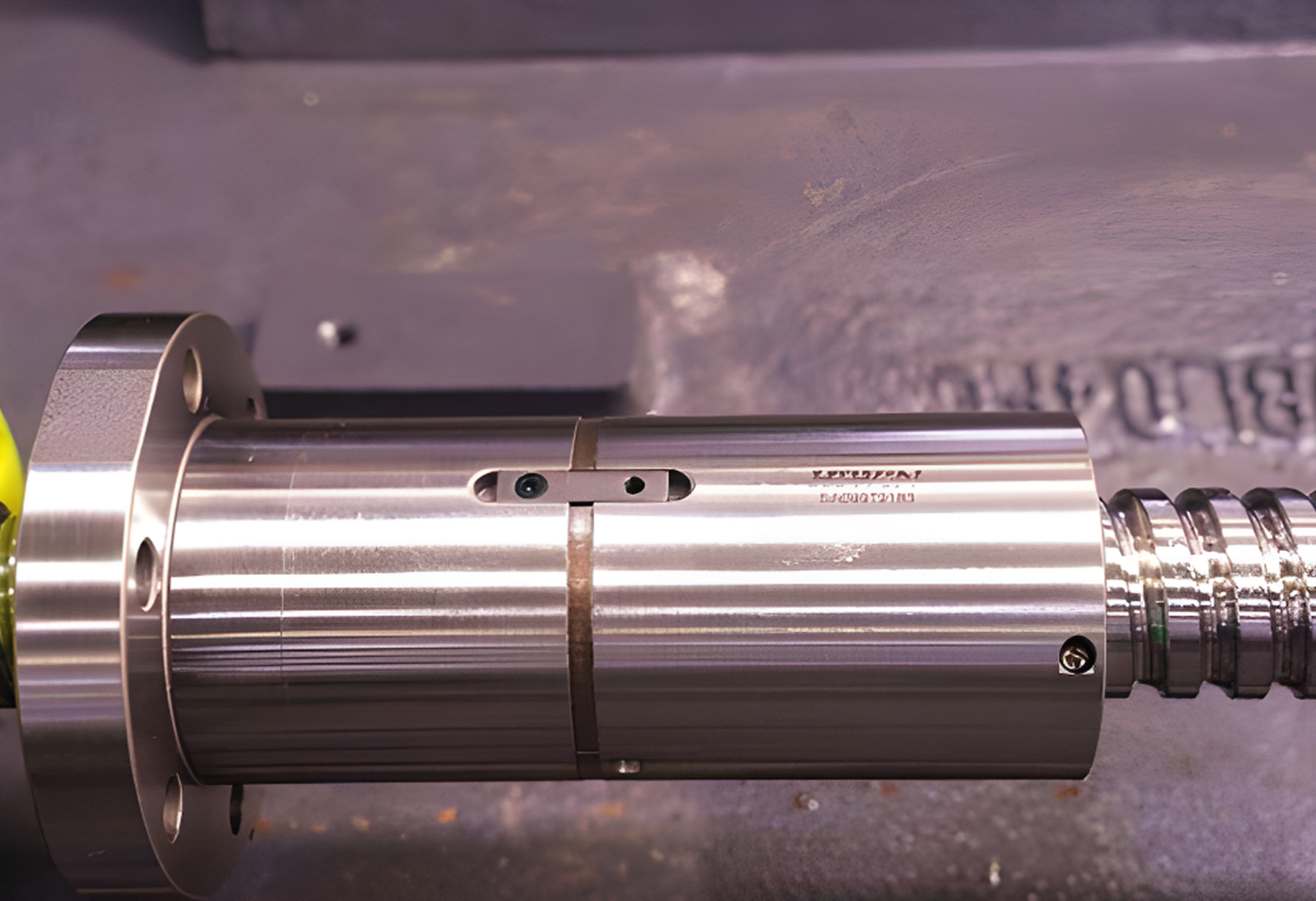

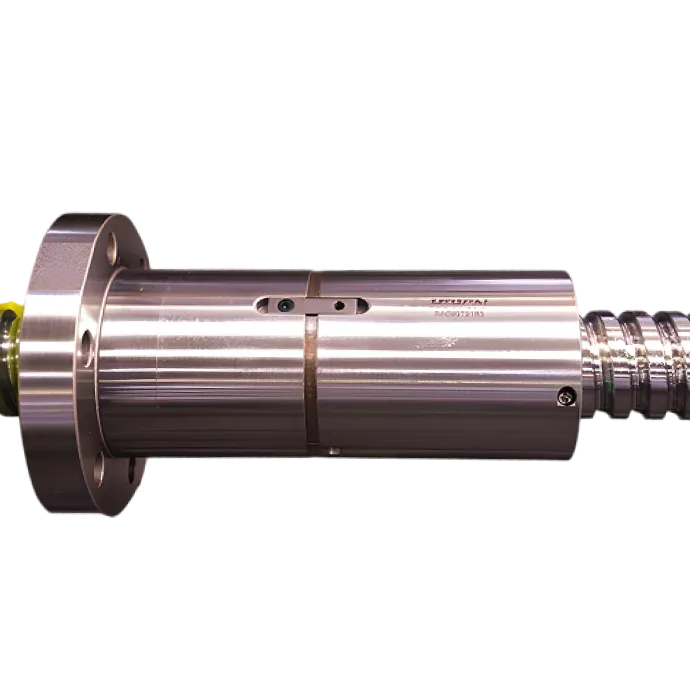

Винтовая передача без люфта
По осям X, Y и Z установлены высокоточные и высокопрочные ШВП с двойной гайкой и предварительным натягом. Такая конструкция обеспечивает высокую скорость подачи.
- Точность позиционирования ±0.008/300;
- Сервопривод соединяется с винтом через эластичную муфту для быстрой реакции на команды ЧПУ;
- Высокая скорость движения шпинделя;

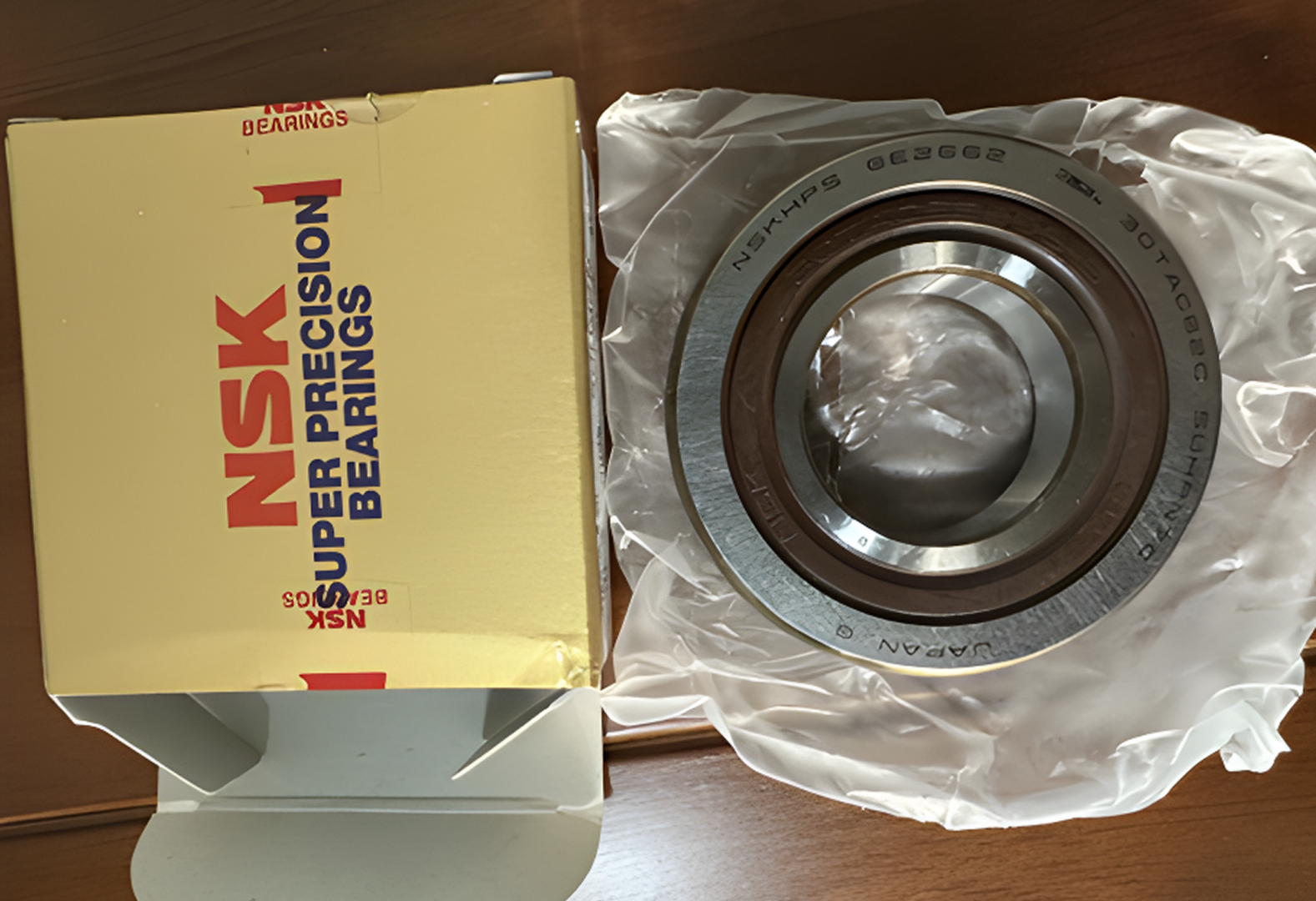

- Подшипники NSK (Япония).

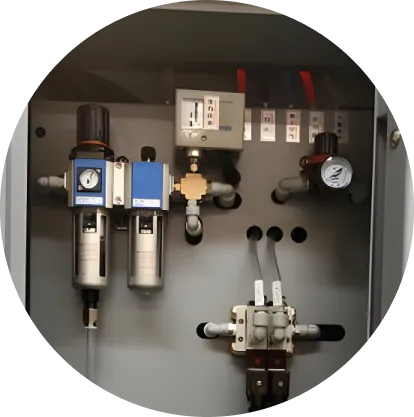

Охлаждение без лишнего масла
Станок оснащён системой разделения масла и охлаждающей жидкости. Это предотвращает быстрое загрязнение и разложение охлаждающей жидкости, снижает запах, улучшает рабочую среду и продлевает срок службы расходников.
Меньше загрязнений, стабильнее рез

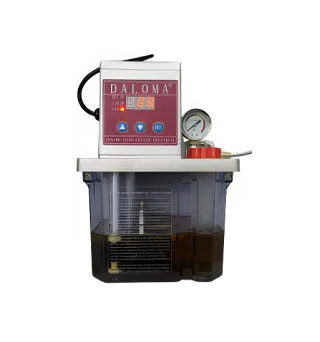

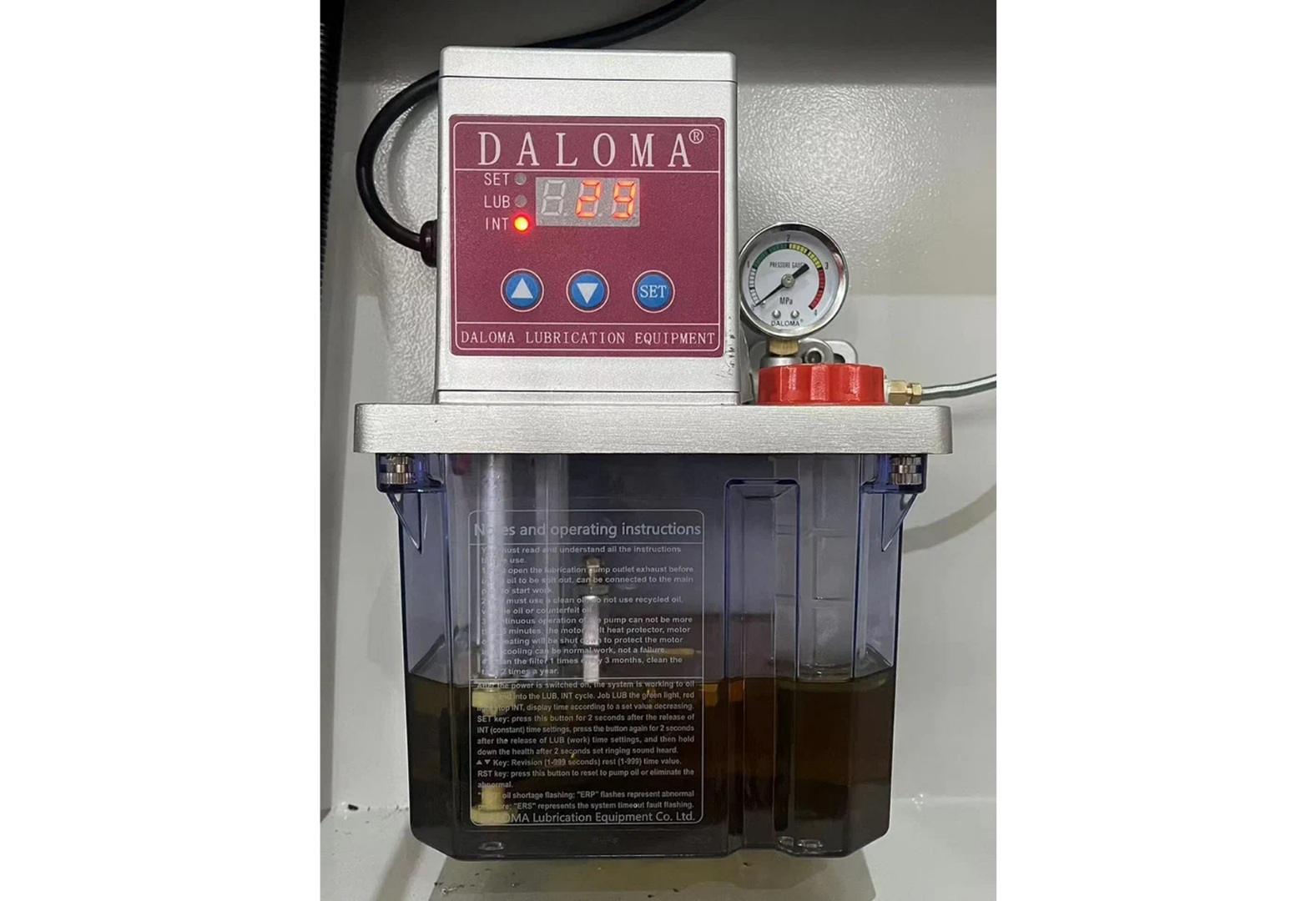

Автоматическая система смазки
Станок оснащён централизованной системой автоматической смазки Daloma (Тайвань) с программируемой подачей. поступает по таймеру и в заданных дозах без участия оператора.
- Меньше износ оборудования;
- Продление ресурса направляющих и ШВП;
- Минимизация ручного обслуживания;
- Экономия масла.
Описание преимуществ Wattsan VMC 600

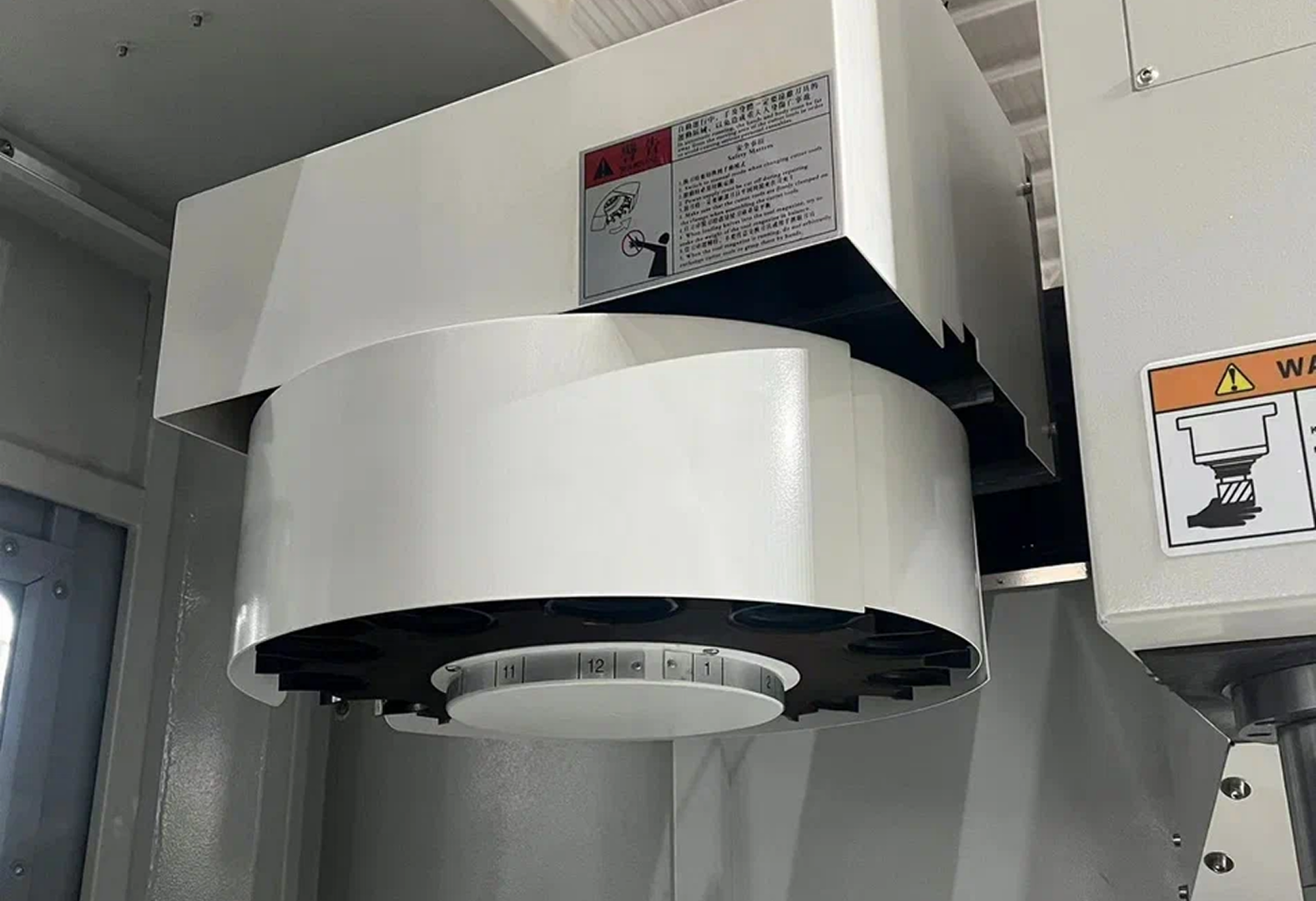

Меняет инструмент сам

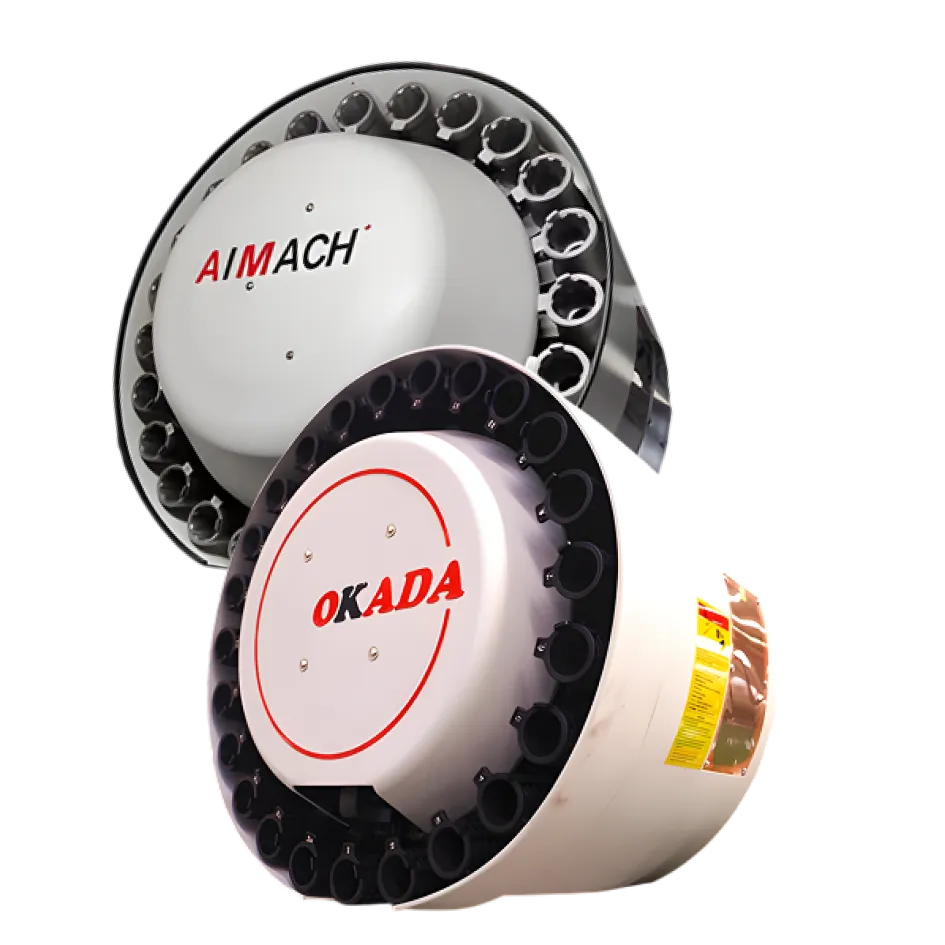

Система автоматической смены инструмента тайваньских брендов Okada или Aimach поможет быстро и точно заменить инструмент без участия оператора.
- От 12 инструментов;
- Настройка очередности под каждую операцию;
- Надежность: решения от Aimach и Okada успешно применяются на высоконагруженных производственных линиях по всему миру.
Okada и Aimach — лидеры среди производителей ATC в Тайване, сочетающие доступную цену с качеством, близким к японским аналогам

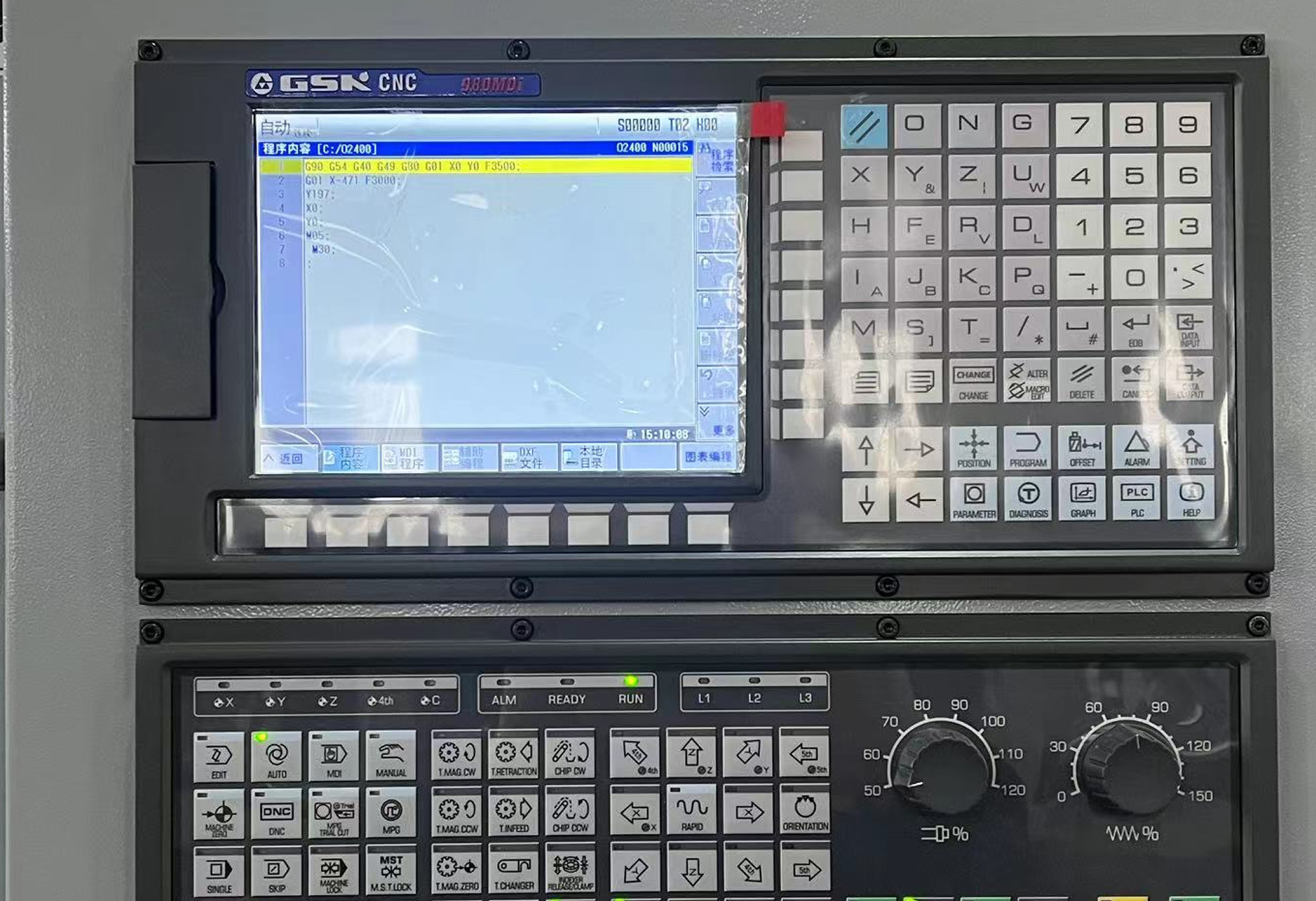

Система ЧПУ — на выбор под вашу задачу
В базовой комплектации станок оснащён промышленной системой ЧПУ GSK (Китай):
-
5-осевая обработка: поддержка RTCP, позиционирование 3+2, синхронное управление подачей
- Точность до 0,001 мм;
- Коррекция и компенсация: устранение погрешностей винта, центровка, круговая коррекция;
- Поддержка функций шлифовки и позиционирования порталов;
- Удобный интерфейс и управление файлами: на базе Linux, встроенный FTP-сервер, отладка привода.
При необходимости установим системы Simens, Fanuc, Mitsubishi — для интеграции в уже работающие линии или под требования конкретного предприятия.
Демонстрация наших станков в более 50 городах России или Online
Подберем оборудование для вашей задачи с учетом всех тонкостей.
80% клиентов выбирали оборудование благодаря нашей консультации.
Характеристики Wattsan VMC 600
Основные
- Тип станины / тип направляющих
- Роликовые
Рабочий стол
- Размер стола
- 800x260 мм
- Нагрузка на стол
- 400 кг
- Перемещение по оси X
- 450 мм
- Перемещение по оси Y
- 320 мм
- Перемещение по оси Z
- 500 мм
Габариты
- Габариты (ДхШхВ)
- 2200х2100х2260 мм
- Вес
- 2100 кг
Механика
- Рабочее перемещение по осям
- 18/18/16 м/мин
- Повторяемость по осям мм
- ±0,005 мм
- Смена инструмента
- Автоматическая, от 12 позиций
- Ускоренное перемещение по осям X/Y/Z
- 1-10 м/мин
- ШВП
- Taiwan PMI
- Пневмоцилиндр
- Haocheng, Chen Sound
- Зубчатый ремень
- 8YU-90J, SGT-860
- Зубчатый шкив
- 8YU-48T, SGT-68T
- Автоматическая смена инструмента
- Aimach, Okada
- Смазка
- Hegu, Baoteng
- Количество осей
- 3
- Охлаждение
- Zhehong, Nuoke
- Точность позиционирования
- ±0.008/300 мм
- Ширина направляющих
- Hiwin/PMI 35, Hiwin/PMI 45 мм
ПО
- Система управления
- GSK, Fanuc, Siemens
Шпиндель
- Тип шпинделя
- BT40-120
- Расстояние от торца шпинделя до поверхности основания
- 90-510 мм
- Расстояние между осью шпинделя и колонной
- 360 мм
- Максимальный диаметр инструмента
- 92 мм
- Максимальный вес инструмента
- 5
- Шпиндель
- Volis, Taida
- Скорость вращения шпинделя
- 8000 об/мин
- Подшипники
- Japan FAG/ German NSK
