Обрабатывающий центр с ЧПУ: что это и для чего он нужен?

Обрабатывающий центр с ЧПУ — это автоматизированный станок, выполняющий комплекс операций (фрезеровку, сверление, нарезку резьбы и другие) по программному управлению с высокой точностью и повторяемостью.

Обрабатывающий центр с ЧПУ — ключ к современной промышленной эффективности.

В статье вы разберетесь, как устроено это оборудование, какие бывают типы центров, чем они отличаются от обычных станков и какую пользу могут принести вашему производству. Вы получите структурированные критерии для выбора оборудования и узнаете о реальных возможностях 3-, 4- и 5-осевой обработки.

Что такое обрабатывающий центр с ЧПУ

Обрабатывающий центр с ЧПУ — это многофункциональный станок, способный выполнять сразу несколько видов обработки на одной установке заготовки. Основа работы — программное управление, которое управляет перемещением инструмента и последовательностью операций.

Такие станки совмещают функции нескольких классических единиц оборудования: фрезерного, сверлильного, расточного, а иногда и токарного. Такая многофункциональность позволяет обрабатывать заготовку без перемещения между станками, что повышает производительность и сокращает время обработки. Один обрабатывающий центр способен заменить до четырех отдельных станков, что существенно снижает затраты.

Как работает центр с ЧПУ

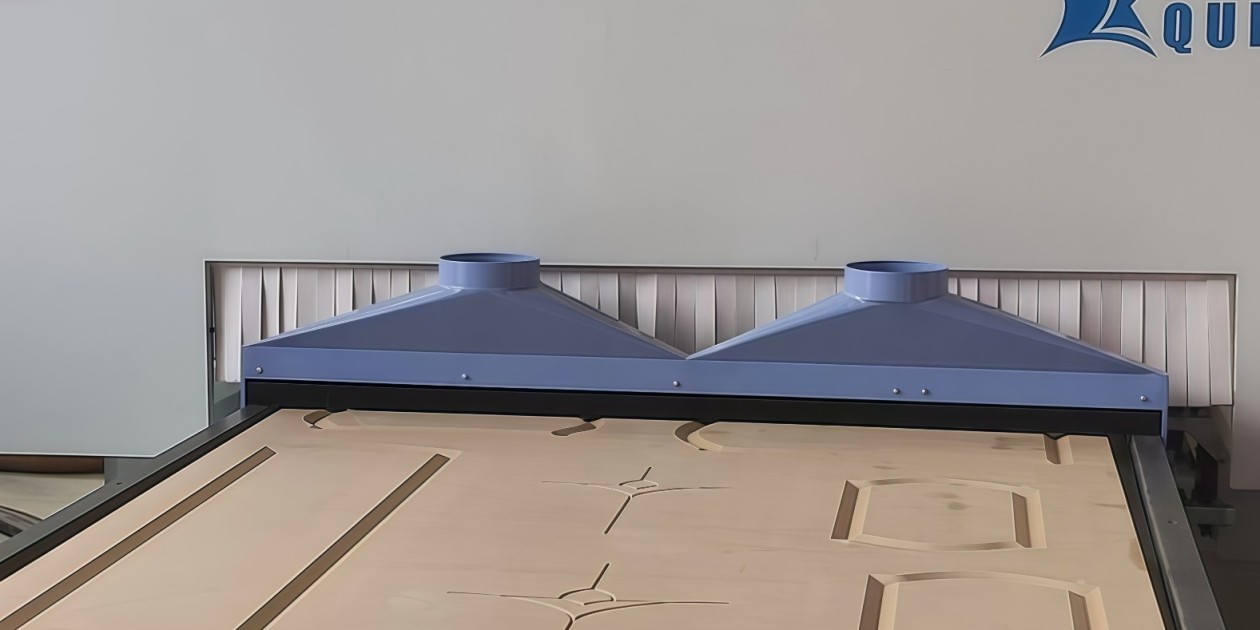

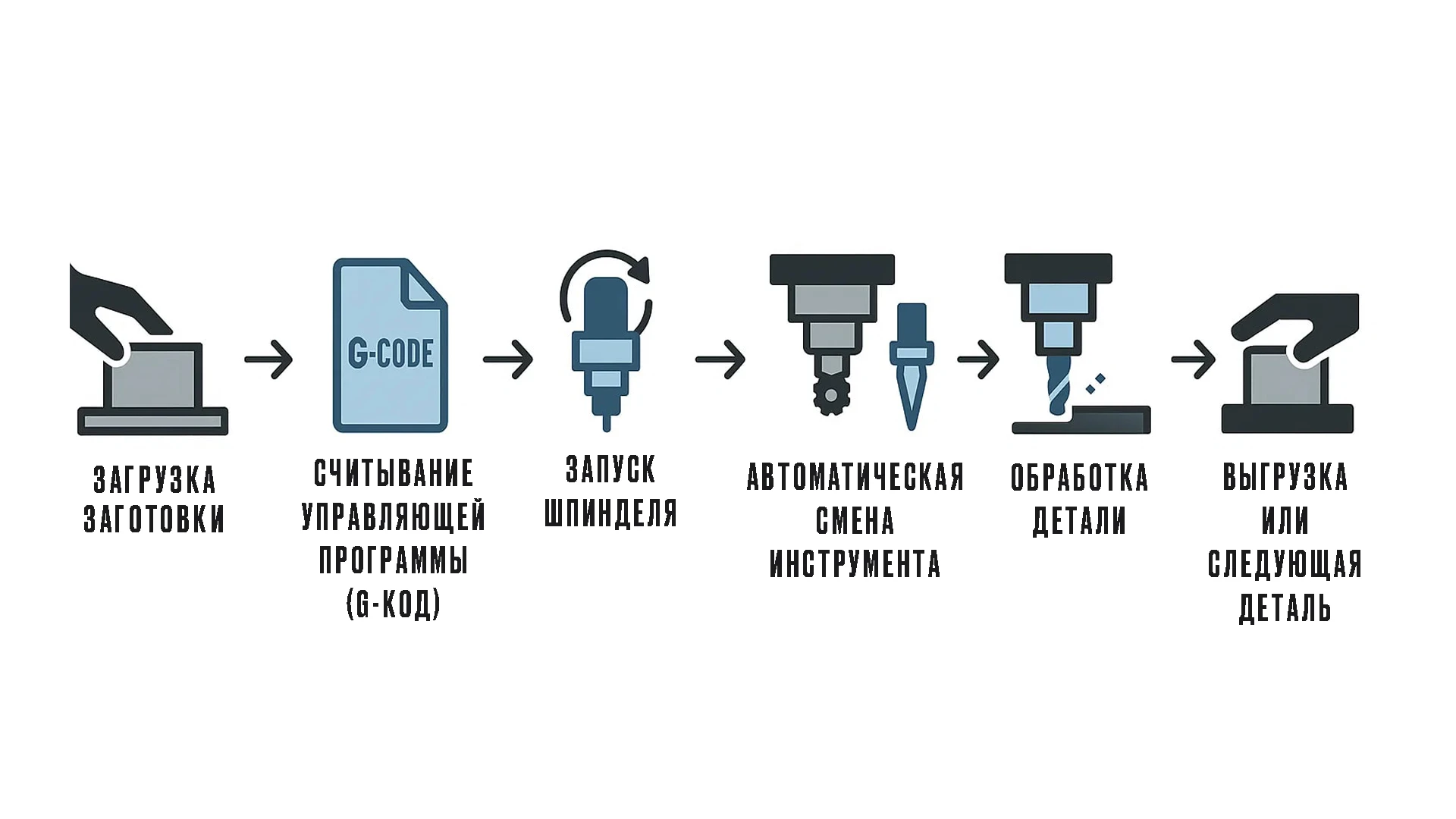

Работа центра строится по следующему алгоритму:

1. Оператор загружает заготовку и выбирает нужную программу.
2. Система ЧПУ обрабатывает код и подает команды на приводы и шпиндель.
3. Инструмент автоматически меняется в процессе, если это предусмотрено.
4. Деталь обрабатывается по заданным координатам и операциям.
5. После окончания цикла — автоматическая выгрузка (опционально) или переход к следующей детали.

Основные отличия от обычных станков

• Автоматизация. Здесь нет необходимости вручную перемещать инструмент или настраивать каждый проход.
• Высокая точность. Погрешность современных моделей — в пределах нескольких микрон.
• Гибкость настройки. Быстрая переналадка под новую деталь — вопрос минут.
• Универсальность. Один центр заменяет сразу несколько типов станков.

Совет: если вам требуется обработка нескольких плоскостей и высокая производительность — рассмотрите 4- или 5-осевой центр с ЧПУ. Это позволит сократить время обработки каждой детали на 40–60% и существенно повысит качество обработки.

Конструкция и основные узлы

Надежность и точность работы обрабатывающего центра зависят от его конструкции. Ниже рассмотрим ключевые элементы, которые определяют функциональность и производительность оборудования.

Рама и станина

Это несущая часть, формирующая каркас станка. Она должна быть массивной и жесткой, чтобы гасить вибрации и не деформироваться под нагрузкой. Чаще всего изготавливается из чугуна или сварной стали с последующей термообработкой.

Система направляющих

Отвечает за точность движения по осям. Существует два основных типа: призматические и линейные направляющие. Первые — прочные и долговечные, вторые — более скоростные и подходят для динамичных операций.

Шпиндель

Основной рабочий узел, вращающий инструмент. Может быть вертикальным или горизонтальным. Важные параметры: мощность, частота вращения, тип охлаждения (воздушное или жидкостное).

Приводы и двигатели

Обрабатывающий центр с ЧПУ комплектуется шаговыми или сервоприводами. Шаговые приводы перемещают узлы станка по заданным шагам, но не контролируют их фактическое положение — они дешевле, но менее точны. Сервоприводы, в отличие от них, работают с обратной связью: они постоянно отслеживают текущее положение и корректируют его, обеспечивая высокую точность позиционирования даже при сложных траекториях.

Координатные оси

Стандартно используются оси X, Y, Z. В 4- и 5-осевых станках добавляются поворотные оси A, B или C, что расширяет возможности обработки сложных поверхностей.

Система смазки и охлаждения

Автоматическая смазка направляющих и винтовых передач увеличивает срок службы узлов. СОЖ (смазочно-охлаждающая жидкость) защищает инструмент и заготовку от перегрева.

Панель управления и контроллер ЧПУ

Мозг системы. Управляет всеми процессами, контролирует движение осей, шпинделя и смену инструмента. Распространенные контроллеры: FANUC, Siemens SINUMERIK, Heidenhain.

CAM-софт — это программа для подготовки управляющих кодов (например, G-кода), которую оператор загружает в ЧПУ-станок. Такие программы переводят 3D-модель детали в конкретные команды обработки.

Подробнее о кодах вы можете прочитать в нашей статье “G и M коды для ЧПУ станков”

Каждый узел обрабатывающего центра с ЧПУ отвечает за конкретный аспект его работы — точность, стабильность, скорость, удобство. Зная конструкцию, проще выбрать модель под свои задачи и не переплатить за ненужные функции.

Какие операции выполняет обрабатывающий комплекс с ЧПУ

Функциональность обрабатывающего комплекса с ЧПУ определяется не только его конструкцией, но и перечнем выполняемых операций. Вот основные из них:

• Фрезеровка — обработка материала вращающимся инструментом. Может быть черновой (для съема большого объема) или чистовой (для достижения высокой точности и чистоты поверхности).
• Сверление — создание отверстий различного диаметра и глубины, включая глубокое сверление с эвакуацией стружки.
• Резьбонарезание — формирование внутренней или внешней резьбы при помощи метчиков (внутренняя резьба), резьбовых фрез (внутренняя и внешняя) или специализированных резьбонарезных головок. Плашки на центрах с ЧПУ применяются редко, поскольку менее точны и не рассчитаны на автоматическую работу.
• Расточка — увеличение диаметра или доведение отверстия до требуемой геометрии и качества поверхности.
• Зенкерование и развертывание — дополнительная чистовая обработка отверстий после сверления.
• Шлифование (на многофункциональных моделях) — точная доводка поверхности с микронной точностью.

Лайфхак: при планировании серийного производства с высокой точностью и минимизацией ручного труда — используйте центры с автоматической сменой инструмента. Это повышает эффективность и уменьшает влияние человеческого фактора.

Виды обрабатывающих центров

Обрабатывающие центры с ЧПУ классифицируются по типу обрабатываемых операций. Ниже — основные разновидности, с кратким описанием их особенностей и областей применения.

Токарный обрабатывающий центр

Предназначен для обработки вращающихся заготовок. Основные операции — точение, подрезка, сверление, нарезание резьбы. Оснащен вращающимся шпинделем, в который зажимается деталь.

Фрезерный обрабатывающий центр с ЧПУ

Выполняет фрезерование, сверление, зенкерование и нарезание резьбы на стационарной заготовке. Основной инструмент — вращающаяся фреза. Может быть оснащен вертикальным или горизонтальным шпинделем.

Токарно-фрезерный обрабатывающий центр

Совмещает функции двух станков: токарного и фрезерного. Позволяет обрабатывать деталь за один установочный цикл с нескольких сторон, выполняя токарные и фрезерные операции без переустановки.

Сверлильно-присадочный центр с ЧПУ

Сверлильно-присадочные станки с ЧПУ — специализированный тип оборудования, применяемый в мебельной и деревообрабатывающей промышленности. Осуществляет точную сверление под фурнитуру, шканты и крепежные элементы.

Многофункциональные и комбинированные центры

Это гибридные установки, способные выполнять 5 и более типов операций: точение, фрезерование, шлифование, расточку, сверление. Оснащаются автоматической сменой инструмента и поворотными осями.

Выбор разновидности обрабатывающего комплекса с ЧПУ зависит от характера обрабатываемых заготовок и требований к точности. Чем больше операций требуется выполнить без переустановки, тем актуальнее универсальные или токарно-фрезерные решения.

Типы обрабатывающих центров по конструкции и числу осей

Помимо специализации, обрабатывающие комплексы с ЧПУ различаются по компоновке шпинделя и количеству координатных осей. Эти параметры напрямую влияют на возможности станка и сферу его применения.

По ориентации шпинделя

• Вертикальные обрабатывающие центры

Шпиндель направлен вниз. Обработка ведется сверху вниз. Такая компоновка обеспечивает хорошую видимость зоны резания и упрощает загрузку заготовок.

• Горизонтальные обрабатывающие центры

Шпиндель расположен горизонтально. Обработка деталей ведется сбоку, с возможностью четырехсторонней и пятисторонней обработки.

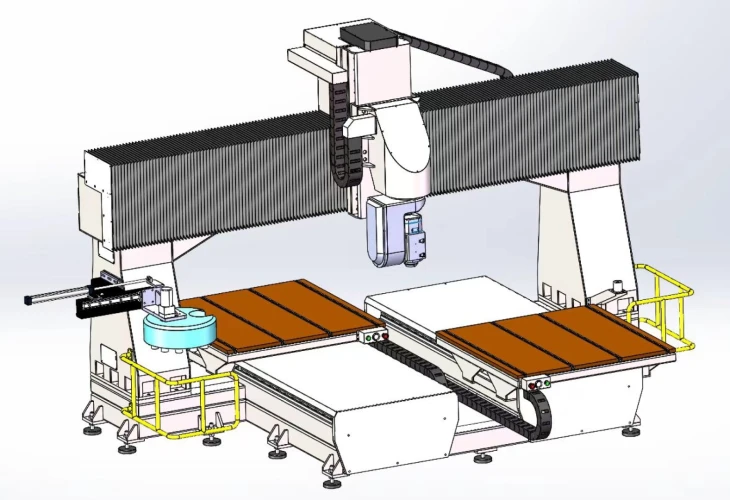

• Портальные (мостовые) центры

Рама выполнена в виде портала. Зачастую используются в тяжелой промышленности.

По числу осей обработки

• 3-осевые обрабатывающие центры

Работа осуществляется в плоскостях X, Y и Z. Подходят для большинства стандартных операций.

• 4-осевые центры

В 4х осевых добавляется поворотная ось (обычно A). Расширяются возможности при обработке цилиндрических и сложнопрофильных деталей.

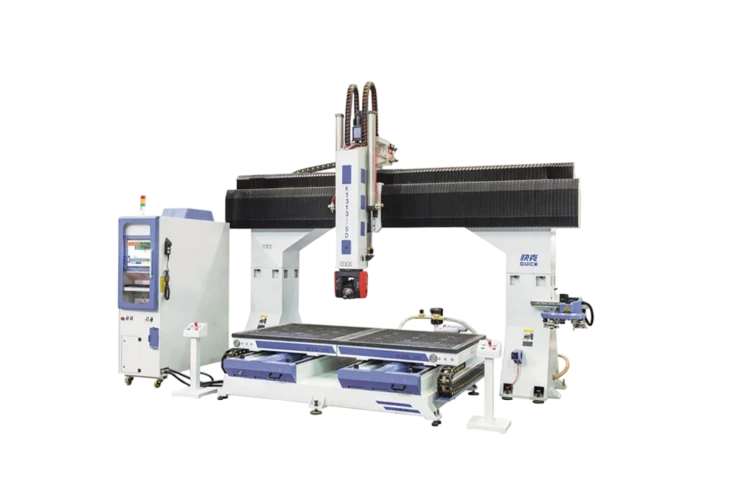

• 5-осевые обрабатывающие центры

Имеют две дополнительные оси вращения (например, A и B или A и C). Позволяют обрабатывать детали со сложной геометрией за один установочный цикл.

Совет: при выборе между 3х осевыми, 4- и 5-осевыми моделями ориентируйтесь не на количество осей как на маркетинговую метку, а на реальные требования к геометрии обрабатываемых деталей и доступ к различным зонам.

Конструктивные особенности обрабатывающего центра с ЧПУ (расположение шпинделя и количество осей) определяют не только его цену, но и область применения, допустимые размеры деталей и производительность. Чем сложнее форма — тем актуальнее многоосевая обработка.

Преимущества обрабатывающих центров с ЧПУ

Современные многофункциональные комплексы — это не просто станки, а стратегический инструмент оптимизации производства. Вот основные преимущества, которые они обеспечивают:

•  Высокая точность и повторяемость. Центры обеспечивают стабильное качество даже при большом количестве изделий. Погрешности обработки часто не превышают 0,01 мм.
• Сокращение производственного цикла. Благодаря объединению нескольких операций в одной установке, снижается общее время на изготовление детали.
• Минимизация влияния человеческого фактора. Автоматическое выполнение операций снижает вероятность ошибок и брака.
• Экономия площади. Один комплект может заменить сразу несколько станков, сократив количество необходимого оборудования.
• Гибкость и универсальность. Быстрая переналадка под другую задачу делает центры идеальными для мелкосерийного и среднесерийного производства.
• Интеграция в автоматизированные линии. Центры легко встраиваются в системы промышленной автоматизации, включая роботизированные ячейки.
• Снижение эксплуатационных расходов. Расход инструментов и энергоэффективность станков позволяют уменьшить стоимость обработки в расчете на единицу продукции.
• Повышение конкурентоспособности. Высокое качество, скорость и снижение себестоимости делают бизнес более устойчивым на рынке.

Внедрение многофункциональных центров с ЧПУ дает производству реальное преимущество — как технологическое, так и экономическое. Это один из ключевых шагов к цифровой трансформации промышленности.

На что обратить внимание при выборе

Покупка обрабатывающего центра с ЧПУ — это инвестиция, требующая расчета и четкого понимания производственных задач. Ниже — ключевые критерии, которые помогут сделать обоснованный выбор.

Тип обработки и конструкция станка

Выбирайте центр в зависимости от характера деталей:

• Для корпусных или плоских деталей подойдет вертикальный.
• Для объемных и габаритных — горизонтальный или портальный.
• Для цилиндрических — токарный с ЧПУ.
• Для сложных форм — пятиосевой.

Размеры и материалы заготовок

Важно учитывать габариты обрабатываемых деталей и тип материала:

• Для алюминия и пластика подойдут высокоскоростные шпиндели с воздушным охлаждением.
• Для стали и титана — мощные шпиндели и прочная станина.

Число осей и автоматизация

• 3 оси — базовая универсальность, подходит для простых деталей.
• 4–5 осей — расширенные возможности, особенно при работе с криволинейными и многоплоскостными поверхностями.
• Автоматическая смена инструмента — сокращает время цикла и повышает стабильность.

Контроллер и совместимость с ПО

Убедитесь, что ЧПУ-панель поддерживает нужные функции:

• Постпроцессоры для CAM-систем.
• Удобная навигация и редактирование программ.
• Поддержка диагностик и удаленного мониторинга.

Сервис и поставщик

При выборе поставщика оценивайте его по следующим критериям:

• Сервисная поддержка

Надежный поставщик оборудования имеет собственную сервисную службу на территории России. Это гарантирует, что в случае необходимости в любую точку страны сможет выехать квалифицированный инженер для запуска  станка, его гарантийного обслуживания и обучения персонала.

• Репутация и опыт

При выборе оборудования стоит ориентироваться на бренды с подтвержденной историей и репутацией. Дилер также должен обладать опытом и квалифицированной командой менеджеров, способных предоставить развернутую техническую консультацию. Изучение отзывов и прямая коммуникация с представителями компании помогут оценить уровень ее профессионализма.

• Склады и демонстрационные зоны

Проверьте наличие складов в разных регионах — это обеспечит быструю поставку запчастей. Наличие демонстрационных залов позволит лично ознакомится с работой оборудования и убедиться в компетентности сотрудников.

• Отдел разработки

Современные производители и дилеры оборудования имеют собственные инженерные подразделения, занимающиеся доработкой и адаптацией оборудования. Такие изменения основаны на обратной связи от клиентов и позволяют учитывать особенности конкретных производственных задач — от модификации ПО до изменения комплектации и конструкции станков.

Частые вопросы

• Подходит ли обрабатывающий центр с ЧПУ для работы по дереву и пластику?

Да, если центр оснащен подходящим шпинделем и системой крепления, он справляется с деревом, МДФ, пластиком и композитами. Главное — правильно настроить режимы резания и использовать соответствующий инструмент.

• Можно ли дооснастить центр с ЧПУ автоматической подачей заготовок?

Да, многие модели поддерживают интеграцию с роботизированными модулями и автоматическими податчиками. Лучше уточнять совместимость еще на этапе выбора модели и контроллера.

• Что делать, если нет опыта программирования ЧПУ?

Современные CAM-программы позволяют генерировать G-код из 3D-моделей автоматически. Кроме того, многие производители предлагают обучение операторов и поддержку в освоении интерфейса.

• Есть ли компактные обрабатывающие центры для мастерских?

Да, на рынке есть компактные 3-осевые и даже 5-осевые центры, рассчитанные на ограниченное пространство. Они подходят для учебных заведений, технопарков и небольших производств.

• Какой уход требуется обрабатывающему центру?

Регулярная очистка от стружки, контроль уровня смазки и СОЖ, проверка направляющих и инструментов. Также важно проводить профилактическое обслуживание по регламенту производителя.

• Насколько сложно интегрировать центр в уже существующее производство?

Если у вас есть CAD/CAM-система и обученный персонал, интеграция занимает от нескольких дней до пары недель. Главное — совместимость по софту и интерфейсам передачи данных.
